Идентификация сервера и получение доступа к Lenovo XClarity Controller

В этом разделе приведены сведения о том, как идентифицировать сервер и где найти информацию о доступе к Lenovo XClarity Controller.

Идентификация сервера​

Прим.
В зависимости от модели сервер может выглядеть несколько иначе, чем на рисунке.

При обращении в службу поддержки Lenovo информация о типе, модели и серийном номере компьютера помогает техническим специалистам идентифицировать сервер и быстрее предоставить услуги поддержки.

На рисунке ниже показано расположение идентификационной этикетки с информацией о номере модели, типе компьютера и серийном номере сервера. На лицевую панель сервера в места, где нет клиентских наклеек, можно также добавить другие наклейки с информацией о системе.

Рис. 1. Расположение идентификационной этикетки в корпусе

Наклейка для обслуживания системы и QR-код​

Кроме того, в зависимости от конфигурации наклейка для обслуживания системы может располагаться в разных местах, как показано на рисунке ниже.
  • Узел в режиме установки в стойку: на внутренней поверхности кожуха вентилятора для установки в стойку
  • Корпус 1U2N / 1U3N: на поверхности среднего верхнего кожуха корпуса
На наклейке для обслуживания системы нанесен QR-код, позволяющий получить доступ к служебной информации с мобильного устройства. Этот QR-код можно отсканировать мобильным устройством с помощью приложения считывания QR-кодов, чтобы быстро получить доступ к веб-странице со служебной информацией. На веб-странице со служебной информацией предоставляется дополнительная видеоинформация по установке и замене компонентов, а также содержатся коды ошибок для поддержки решения.
Рис. 2. Наклейка для обслуживания и QR-код на кожухе вентилятора для установки в стойку

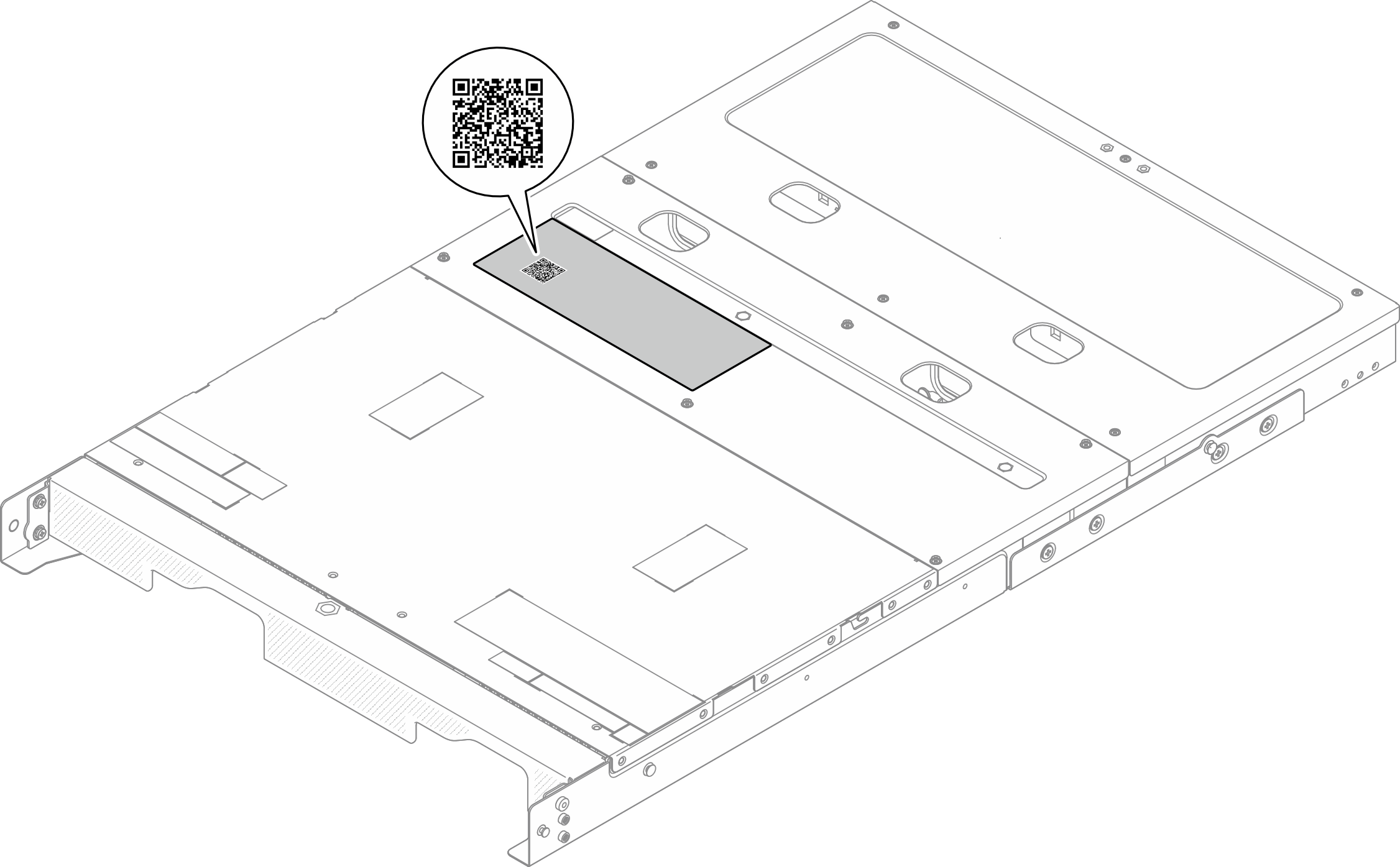

Рис. 3. Наклейка для обслуживания и QR-код на корпусе
