Instalación las unidades y el adaptador de arranque M.2

Consulte este tema para aprender a instalar las unidades M.2 y el adaptador de arranque.

Acerca de esta tarea

ThinkEdge SE450 admite los diferentes tipos de placa posterior M.2. Dependiendo de la configuración, se puede instalar una de las siguientes placas posteriores M.2:

• ThinkSystem M.2 SATA/NVMe 2-Bay Enablement Kit (Placa posterior SATA/NVMe de 2 bahías)

• ThinkSystem M.2 RAID B540i-2i SATA/NVMe Adapter (Placa posterior SATA/NVMe B540i-2i)

Si se va a instalar una placa posterior SATA/NVMe B540i-2i, asegúrese de quitar la cubierta del adaptador antes de instalar la placa posterior.

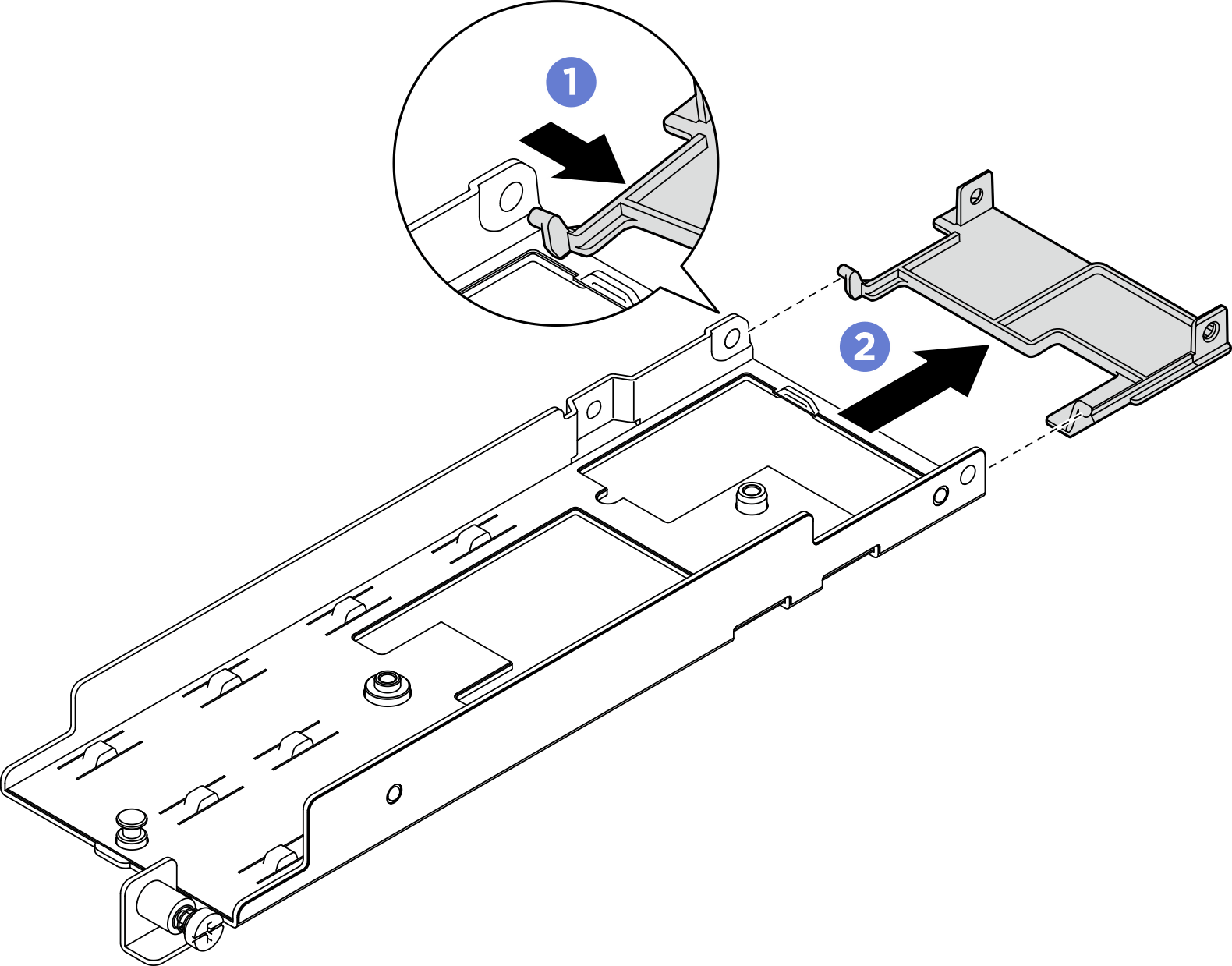

Figura 1. Extracción de la cubierta del adaptador

• Presione un lado de la cubierta del adaptador como se muestra para desengancharla del adaptador.
• Quite la cubierta del adaptador.

Procedimiento

Nota

Dependiendo de la configuración, el aspecto del adaptador de arranque M.2 y la placa posterior de la unidad puede ser algo diferente de la ilustración de esta sección.

1. De ser necesario, instale la placa posterior de sustitución en el adaptador.
   1. Instale la placa posterior.

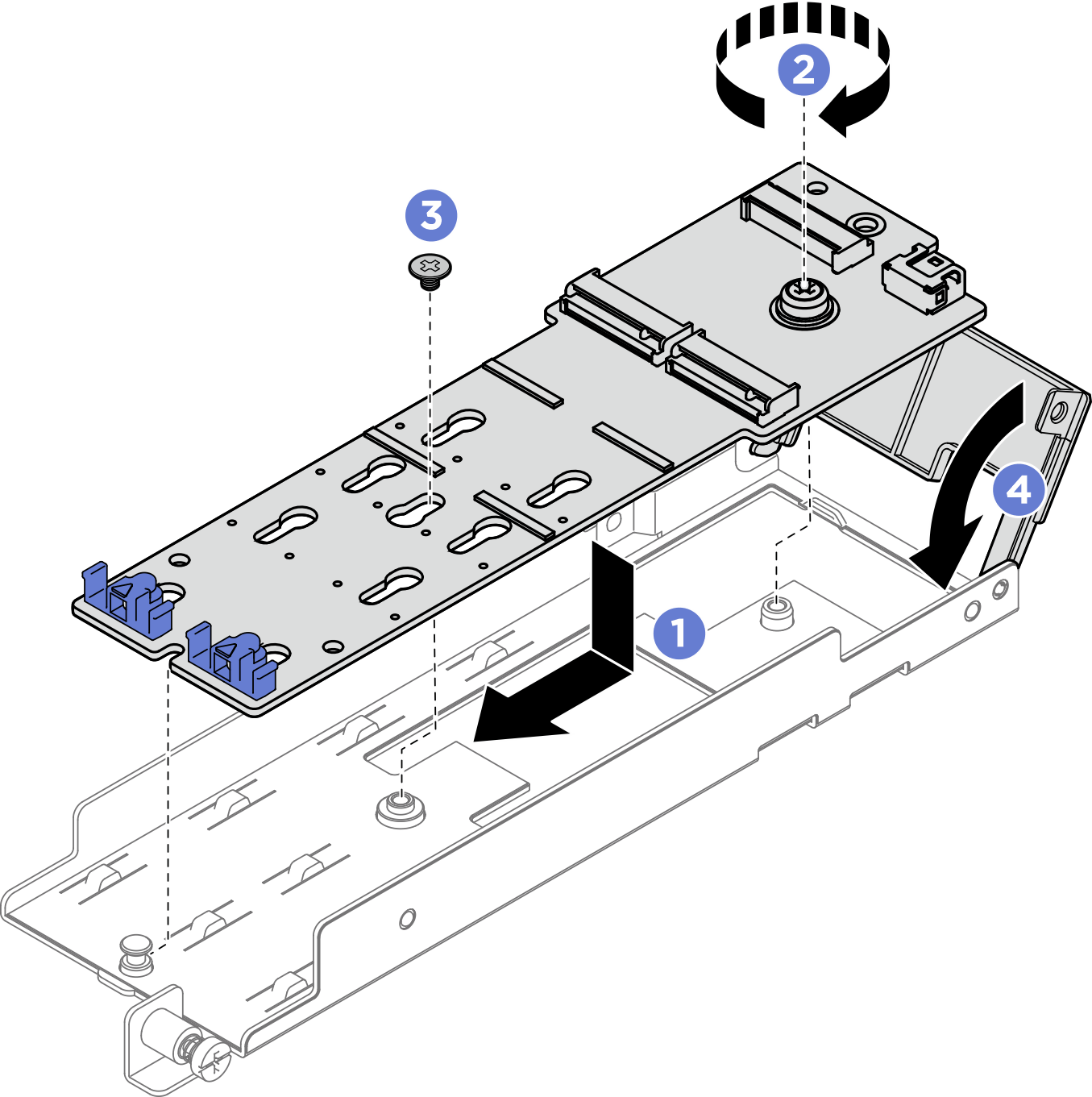

      Figura 2. Instalación de la placa posterior M.2



      • Alinee la placa posterior con la ranura del adaptador.
      • Apriete el tornillo cautivo en la placa posterior M.2.
      • Fije la placa posterior M.2 con un tornillo.
      • Si corresponde, cierre la cubierta del adaptador.
   2. Conecte el cable M.2 a la placa posterior.
      Placa posterior SATA/NVMe de 2 bahías

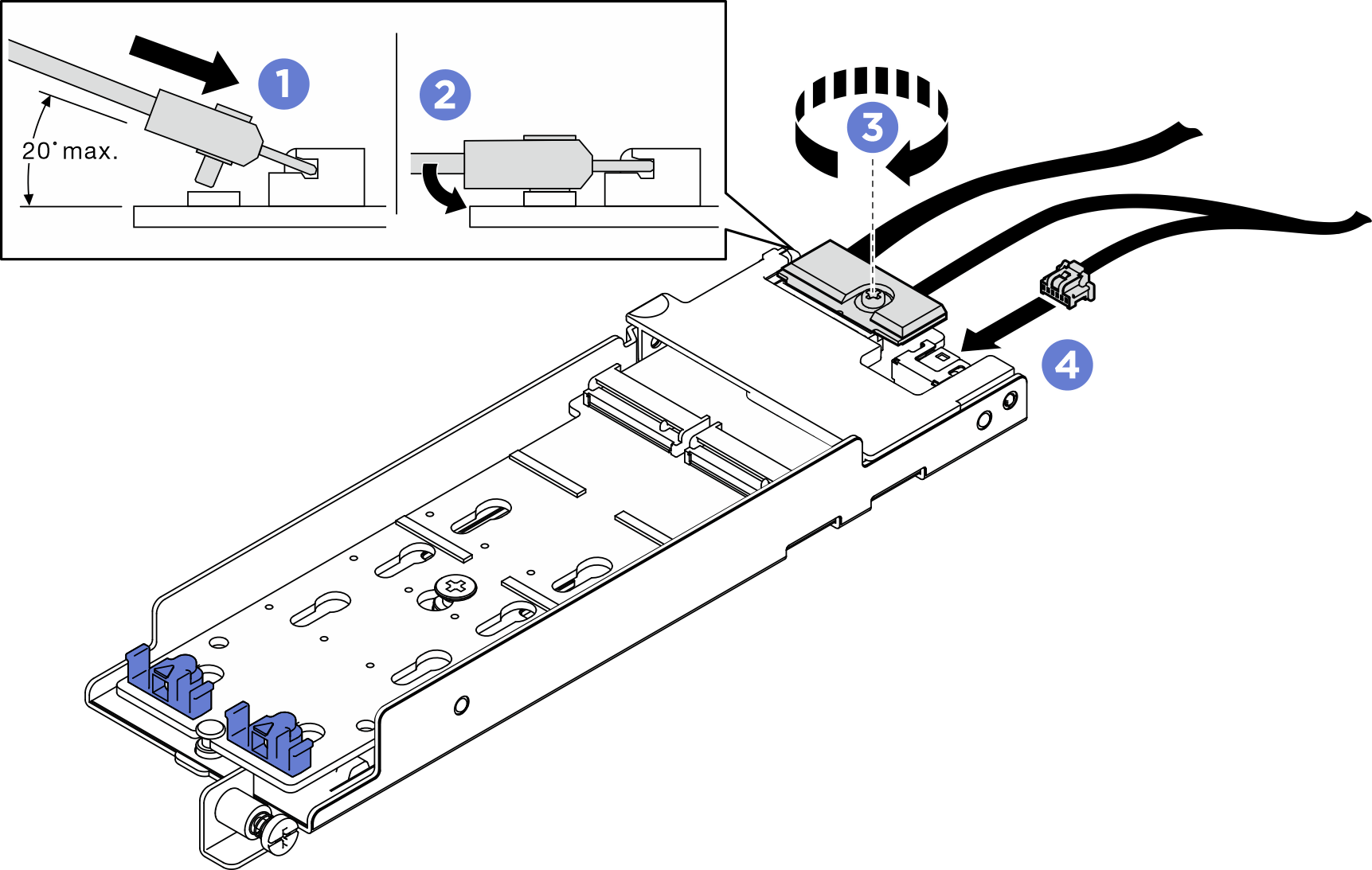

      Figura 3. Conexión del cable M.2



      • Incline el conector en un ángulo de 20 grados o menos e insértelo hasta que su superficie inferior alcance la rampa.
      • Presione el conector hacia abajo.
      • Apriete los tornillos del cable de señal
      • Conecte el cable de alimentación.

      Placa posterior SATA/NVMe B540i-2i

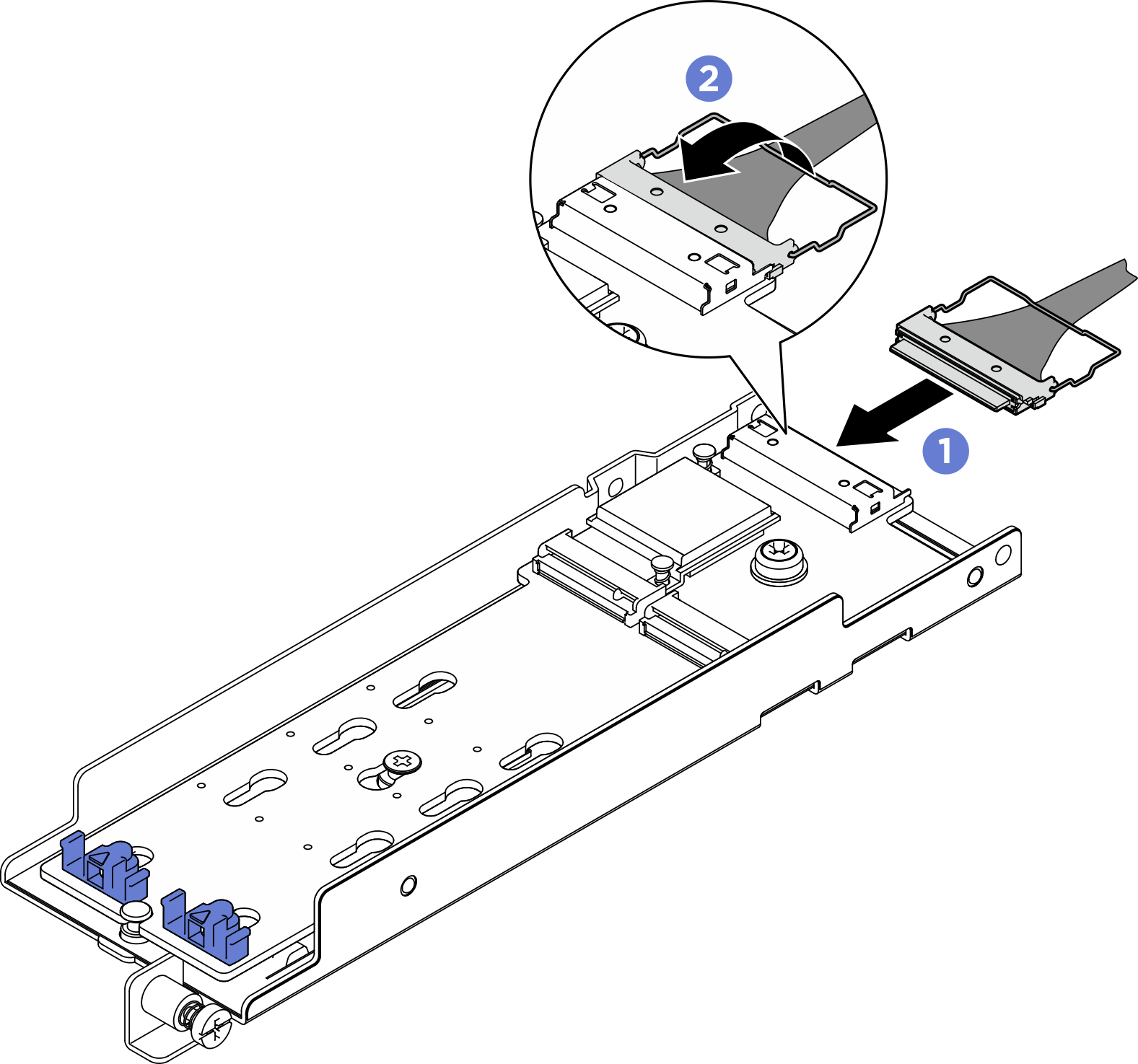

      Figura 4. Conexión del cable M.2



      • Conecte el cable a la placa posterior M.2.
      • Enganche la barra del cable al conector.
2. Instalación de las unidades M.2 en la placa posterior.
   Figura 5. Instalación de las unidades M.2



   • Alinee las unidades M.2 con los conectores.
   • Gire el otro extremo de las unidades M.2 hacia la placa posterior.
   • Deslice los clips de sujeción hacia delante para fijar las unidades a la placa posterior.
3. Contenga los cables entre la patilla guía y los dos clips para cables, como se muestra. Alinee los extremos con punta de los dos triangulares del adaptador y el compartimiento de la fuente de alimentación y baje la abrazadera. A continuación, deslice el adaptador ligeramente hacia atrás y apriete el tornillo cautivo para fijar el adaptador.
   Nota

   • Si el adaptador no tiene la cubierta del adaptador, asegúrese de NO dejar que la placa posterior toque los componentes cercanos. Tocar los componentes cercanos puede ocasionar daños en la placa posterior.

   • Para ahorrar espacio para la instalación adecuada, asegúrese de contener los cables con los dos clips para cables, como se muestra antes de instalar el adaptador.

   Figura 6. Instalación del adaptador de arranque M.2
