ติดตั้งอะแดปเตอร์บูตและไดรฟ์ M.2

ดูหัวข้อนี้เพื่อเรียนรู้วิธีติดตั้งอะแดปเตอร์บูตและไดรฟ์ M.2

เกี่ยวกับงานนี้

ThinkEdge SE450 รองรับแบ็คเพลน M.2 ประเภทต่างๆ สามารถติดตั้งแบ็คเพลน M.2 ต่อไปนี้ได้ ขึ้นอยู่กับการกำหนดค่า:

• ThinkSystem M.2 SATA/NVMe 2-Bay Enablement Kit (แบ็คเพลน SATA/NVMe 2 ช่อง)

• ThinkSystem M.2 RAID B540i-2i SATA/NVMe Adapter (แบ็คเพลน B540i-2i SATA/NVMe)

หากต้องติดตั้งแบ็คเพลน B540i-2i SATA/NVMe โปรดตรวจสอบให้แน่ใจว่าได้ถอดฝาครอบอะแดปเตอร์ออกก่อนติดตั้งแบ็คเพลน

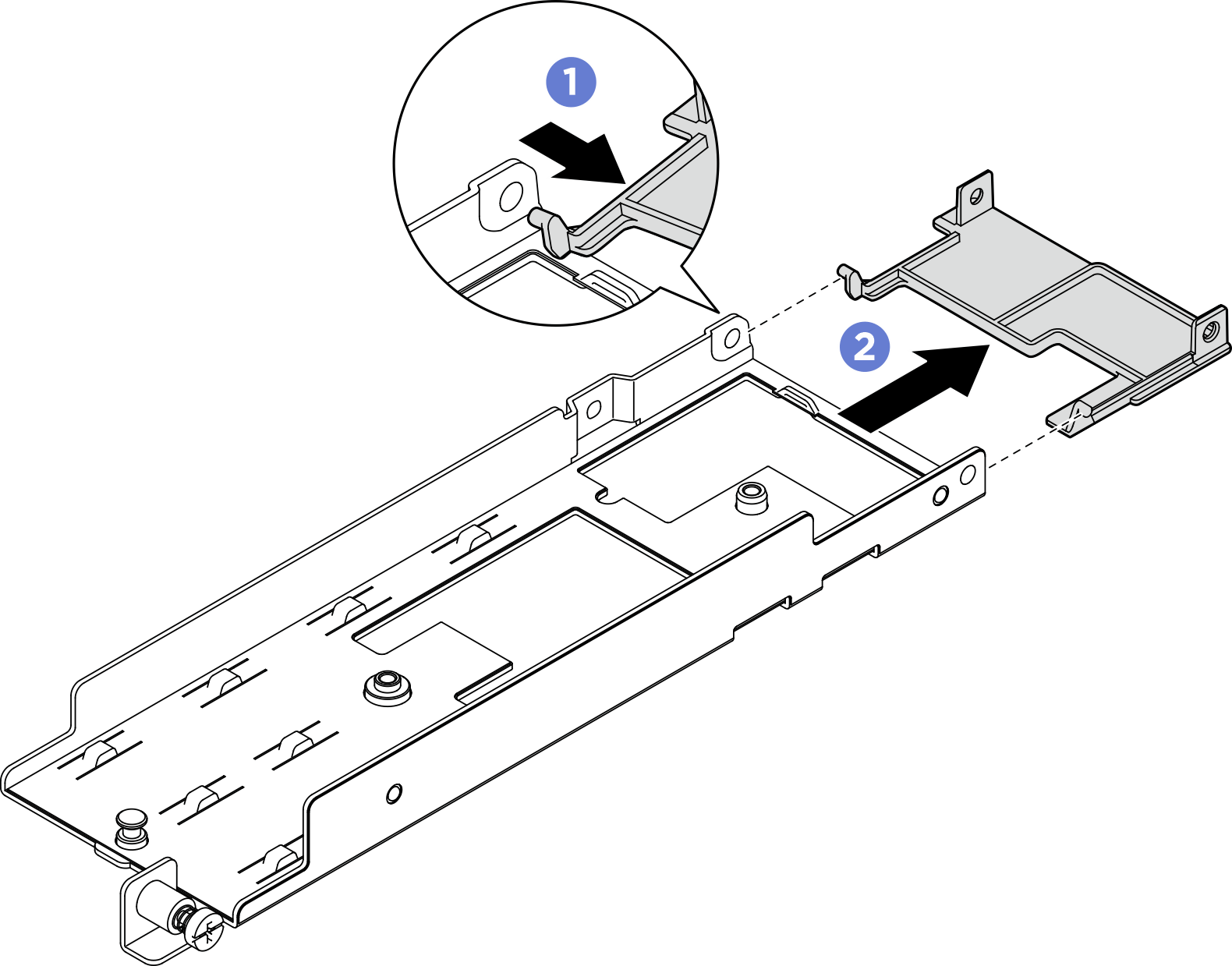

รูปที่ 1. การถอดฝาครอบอะแดปเตอร์

• กดด้านหนึ่งของฝาครอบอะแดปเตอร์ตามที่แสดงในภาพเพื่อปลดฝาครอบออกจากอะแดปเตอร์
• ถอดฝาครอบออกจากอะแดปเตอร์

ขั้นตอน

หมายเหตุ

อะแดปเตอร์บูต M.2 และแบ็คเพลนอาจดูแตกต่างไปเล็กน้อยจากภาพประกอบในส่วนนี้ ทั้งนี้ขึ้นอยู่กับการกำหนดค่า

1. หากจําเป็น ให้ติดตั้งแบ็คเพลนเปลี่ยนทดแทนกับอะแดปเตอร์
   1. ติดตั้งแบ็คเพลน

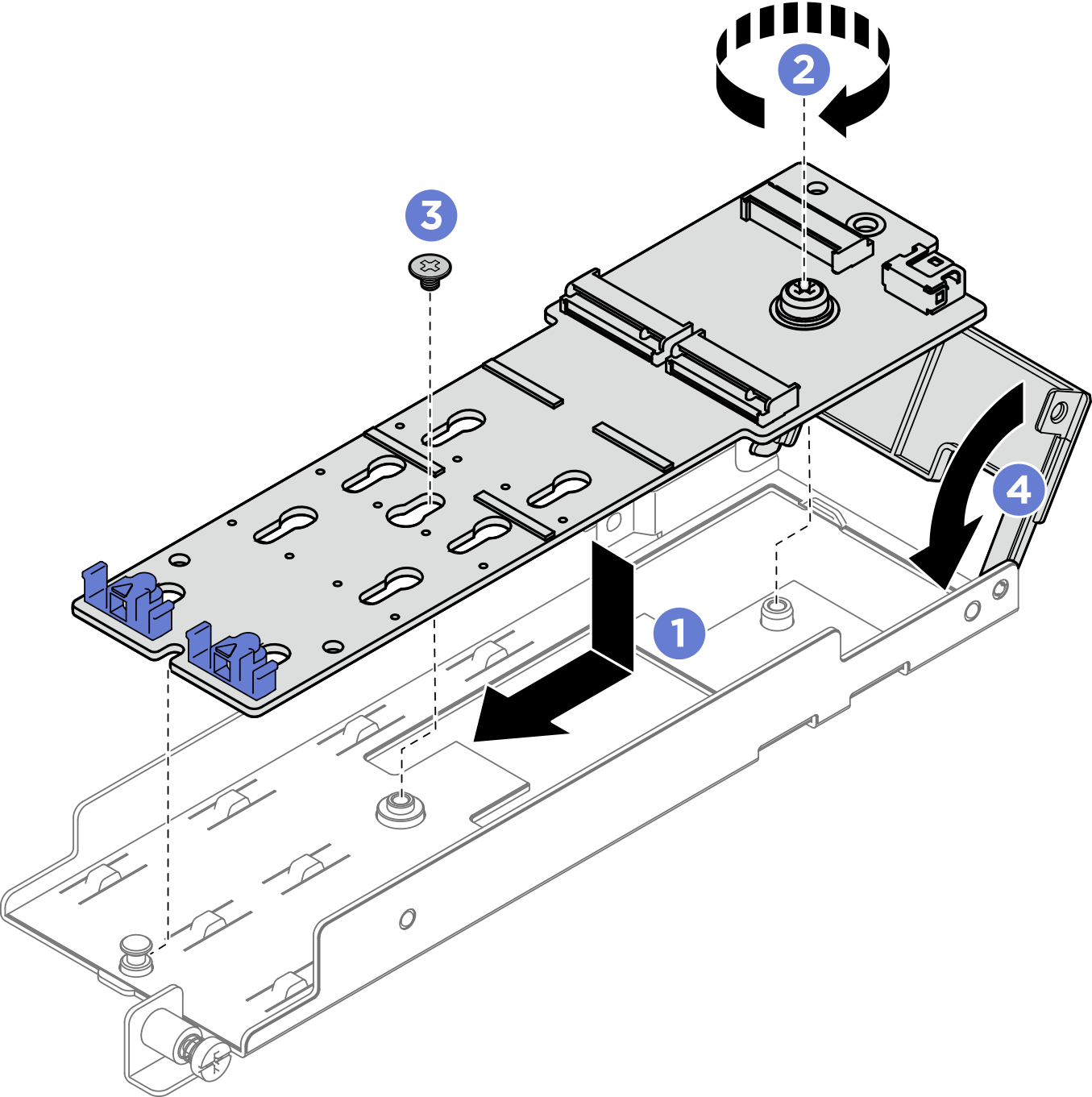

      รูปที่ 2. การติดตั้งแบ็คเพลน M.2



      • จัดแนวแบ็คเพลนให้ตรงกับช่องเสียบในอะแดปเตอร์
      • ขันสกรูยึดบนแบ็คเพลน M.2
      • ยึดแบ็คเพลน M.2 ให้แน่นด้วยสกรู
      • หากมี ให้ปิดฝาครอบอะแดปเตอร์
   2. ต่อสาย M.2 เข้ากับแบ็คเพลน
      (แบ็คเพลน SATA/NVMe 2 ช่อง)

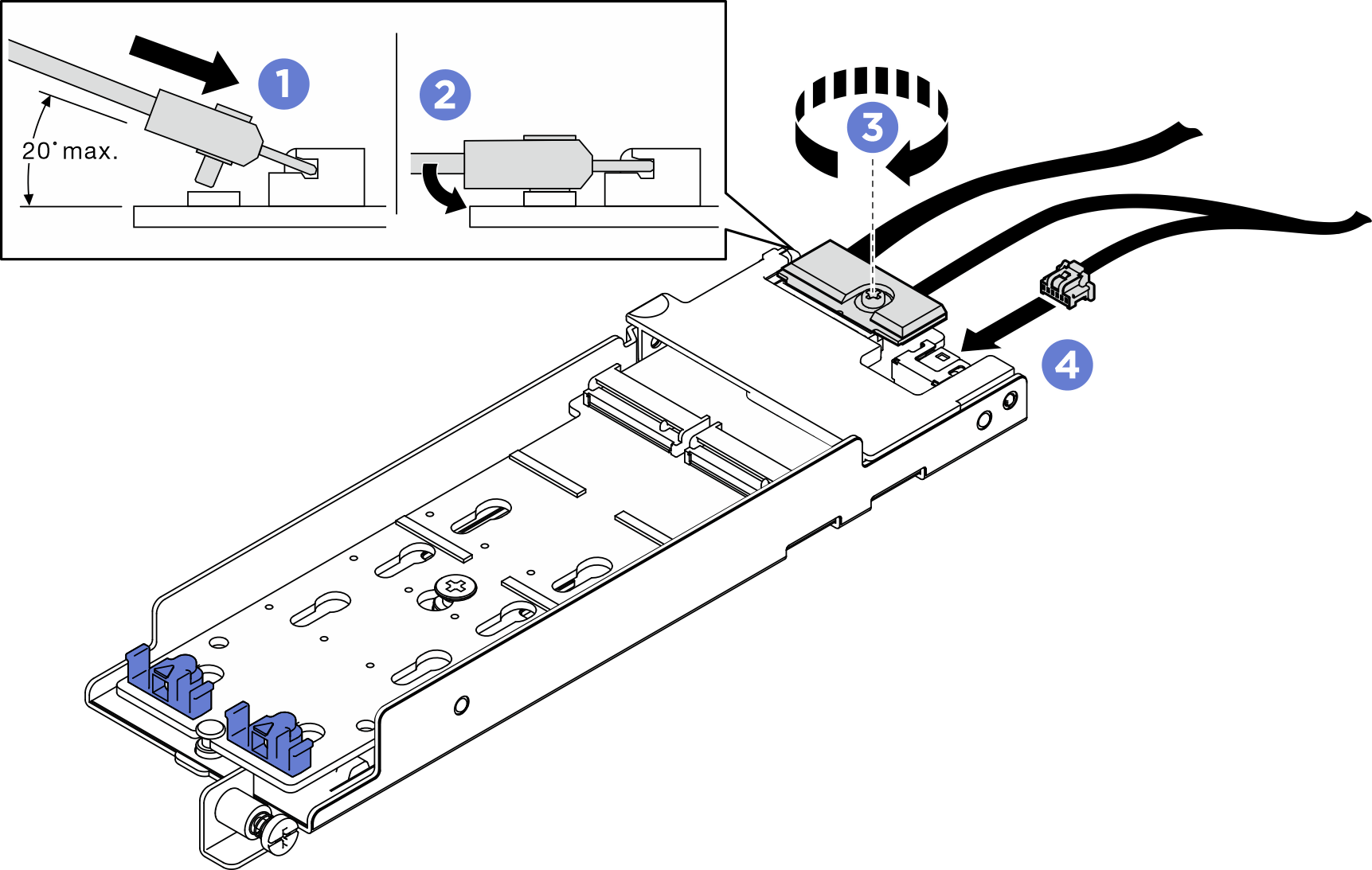

      รูปที่ 3. การต่อสาย M.2



      • เอียงขั้วต่อที่มุม 20 องศาหรือน้อยกว่า แล้วเสียบลงไปจนกว่าพื้นผิวด้านล่างจะถึงส่วนลาด
      • กดขั้วต่อลงขนานพื้น
      • ขันสกรูบนสายสัญญาณ
      • เชื่อมต่อสายไฟ

      (แบ็คเพลน B540i-2i SATA/NVMe)

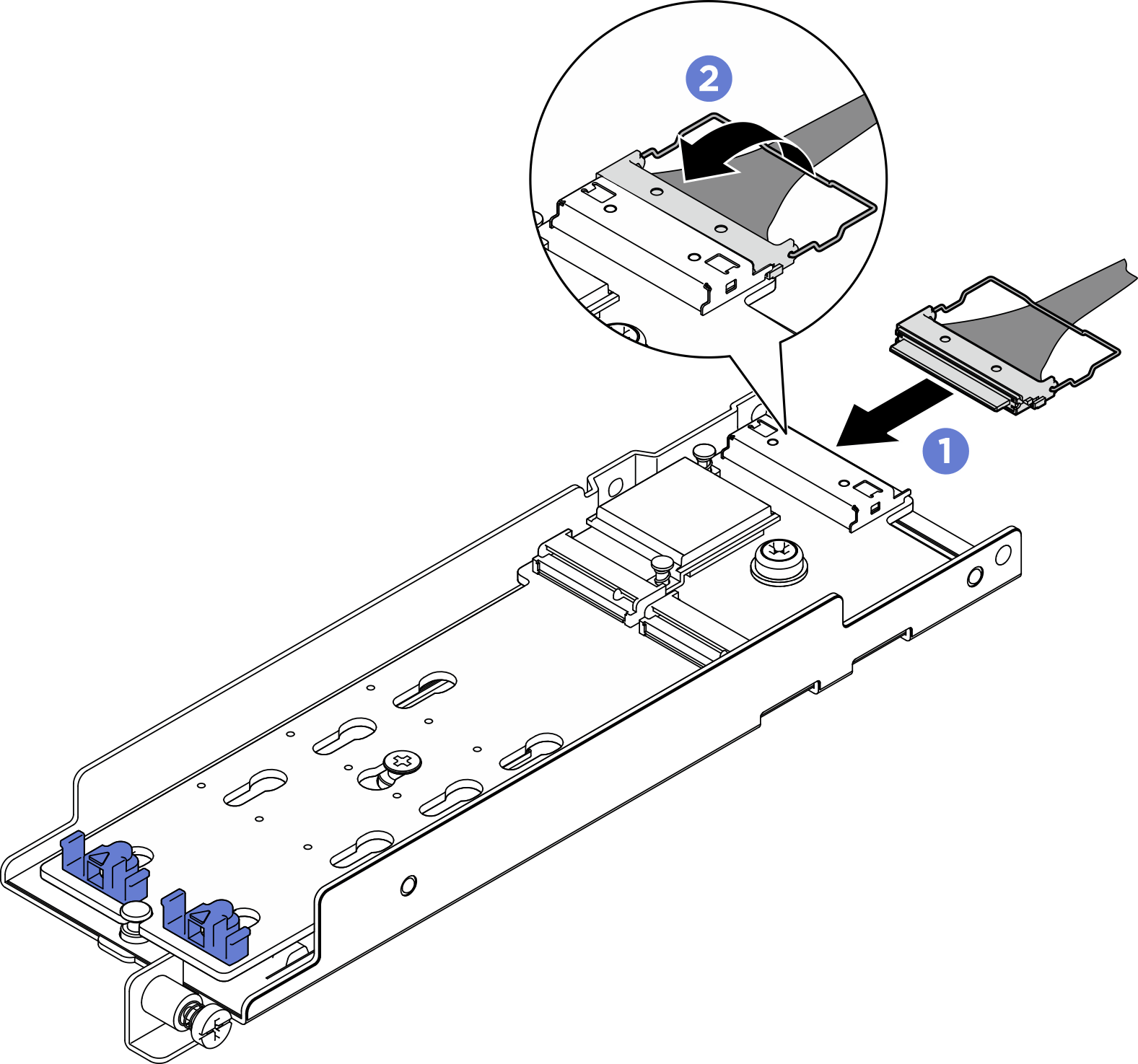

      รูปที่ 4. การต่อสาย M.2



      • เชื่อมต่อสายเข้ากับแบ็คเพลน M.2
      • เกี่ยวตัวเก็บสายบนสายเข้ากับขั้วต่อ
2. ติดตั้งไดรฟ์ M.2 ลงในแบ็คเพลน
   รูปที่ 5. การติดตั้งไดรฟ์ M.2



   • จัดแนวไดรฟ์ M.2 ให้ตรงกับขั้วต่อ
   • หมุนปลายอีกด้านของไดรฟ์ M.2 ไปทางแบ็คเพลน
   • เลื่อนคลิปยึดไปข้างหน้าเพื่อยึดไดรฟ์เข้ากับแบ็คเพลน
3. มีสายระหว่างหมุดนำร่องและคลิปหนีบสายสองตัวตามภาพ จัดตำแหน่งปลายแหลมของสามเหลี่ยมสองรูปบนอะแดปเตอร์และตัวครอบแหล่งจ่ายไฟ แล้วลดโครงยึดลง จากนั้น เลื่อนอะแดปเตอร์ไปด้านหลังเล็กน้อย และขันสกรูยึดให้แน่นเพื่อยึดอะแดปเตอร์
   หมายเหตุ

   • หากอะแดปเตอร์ไม่มีฝาครอบอะแดปเตอร์ โปรด อย่า ให้แบ็คเพลนสัมผัสกับส่วนประกอบที่อยู่ใกล้เคียง การสัมผัสส่วนประกอบที่อยู่ใกล้เคียงอาจทำให้แบ็คเพลนเสียหายได้

   • หากต้องการพื้นที่ว่างเพื่อการติดตั้งที่เหมาะสม ตรวจสอบให้แน่ใจว่าได้ใส่สายที่มีคลิปยึดสายสองตัวตามภาพแล้วก่อนที่จะติดตั้งอะแดปเตอร์

   รูปที่ 6. การติดตั้งอะแดปเตอร์บูต M.2
