安装 M.2 硬盘和引导适配器

请参阅本主题了解如何安装 M.2 硬盘和引导适配器。

关于本任务

ThinkEdge SE450 支持不同类型的 M.2 背板。根据配置,可安装以下 M.2 背板之一:
  • ThinkSystem M.2 SATA/NVMe 2-Bay Enablement Kit(SATA/NVMe 2 插槽背板)

  • ThinkSystem M.2 RAID B540i-2i SATA/NVMe Adapter(B540i-2i SATA/NVMe 背板)

如果要安装 B540i-2i SATA/NVMe 背板,请确保在安装背板前卸下适配器外盖。

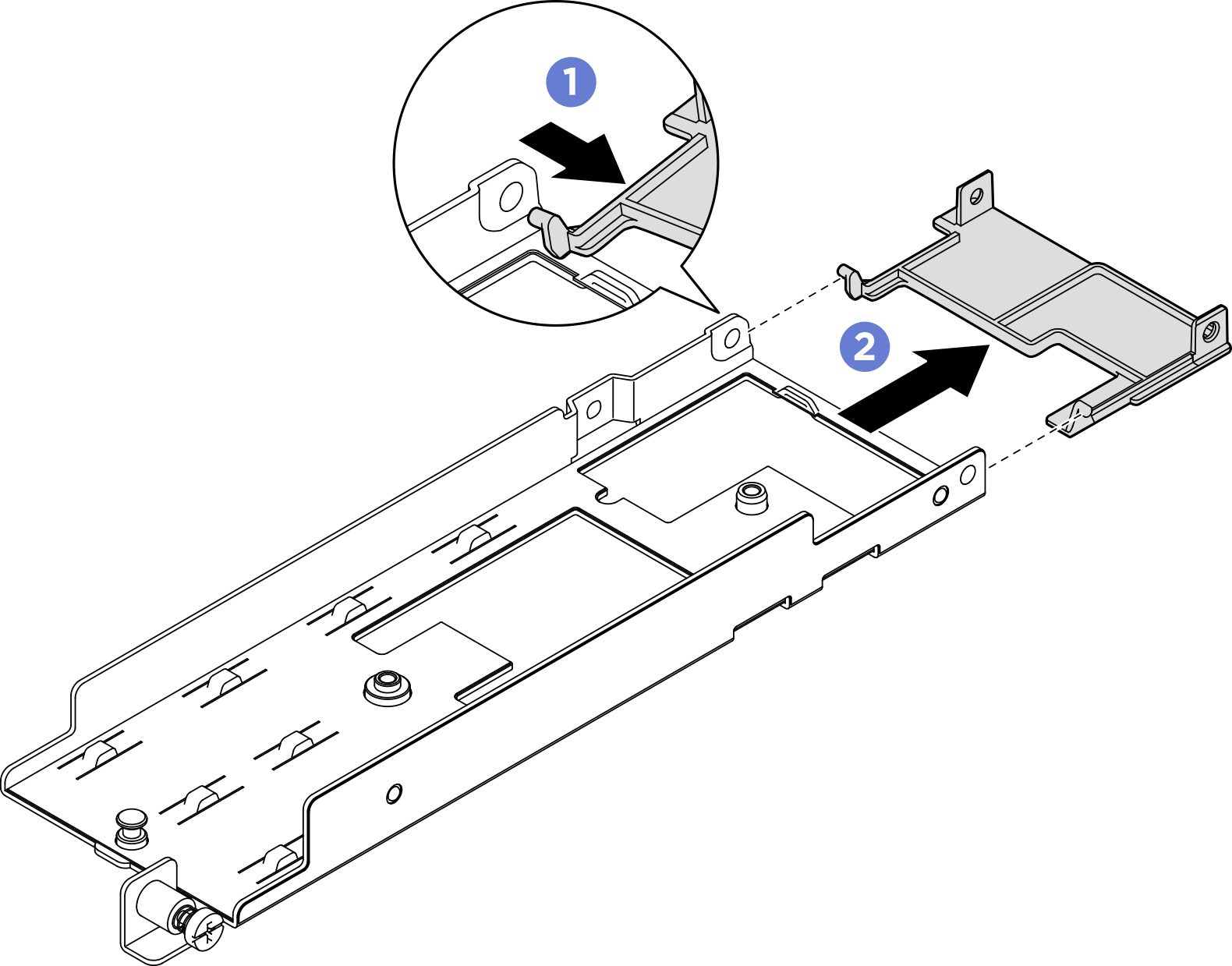

图 1. 卸下适配器外盖

  • 如图所示按压适配器外盖的一侧,使其与适配器脱离。
  • 从适配器上卸下外盖。

过程

根据配置,M.2 引导适配器和背板可能与本节中的插图略有不同。
  1. 如有必要,请将替换背板安装到适配器上。
    1. 安装背板。

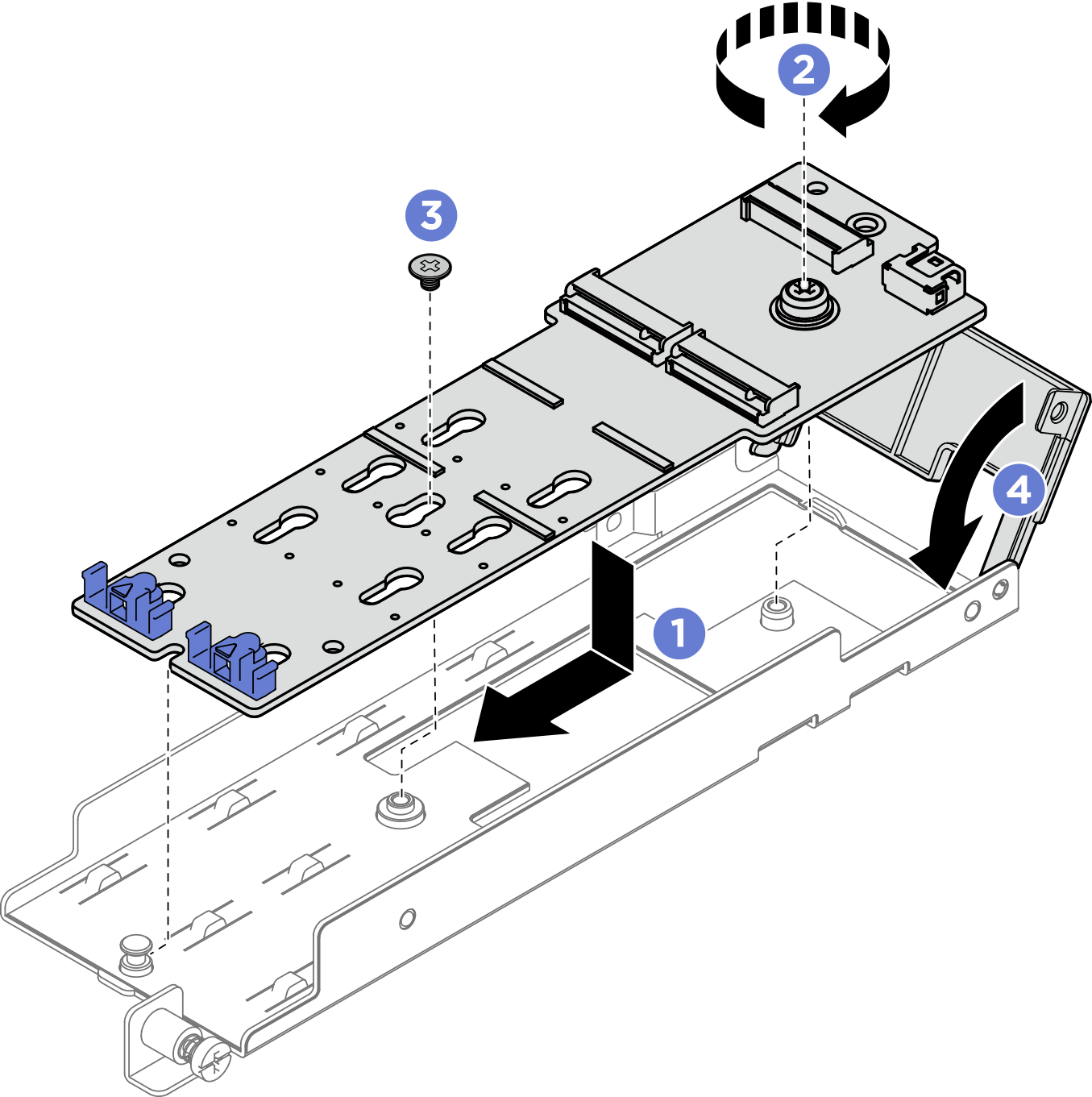

      图 2. 安装 M.2 背板

      • 将背板与适配器中的插槽对齐。
      • 拧紧 M.2 背板上的松不脱螺钉。
      • 用螺钉固定 M.2 背板。
      • 如果适用,请合上适配器外盖。
    2. 将 M.2 线缆连接到背板。
      SATA/NVMe 2 插槽背板

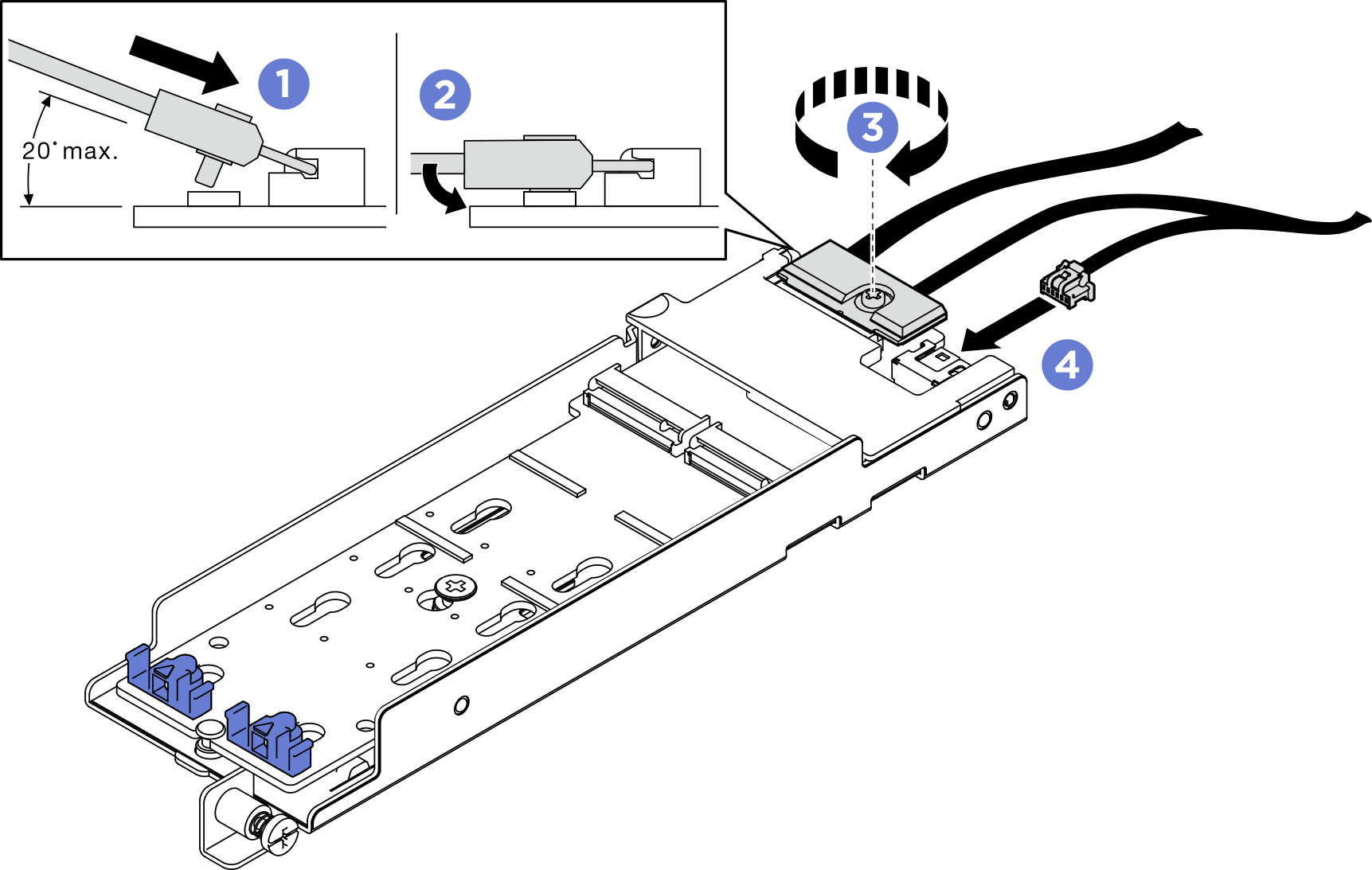

      图 3. 连接 M.2 线缆

      • 将接口倾斜至少 20 度,然后将其插入,直至底部表面接触到斜面。
      • 将接口向下按平。
      • 拧紧信号线缆上的螺钉
      • 连接电源线。
      B540i-2i SATA/NVMe 背板

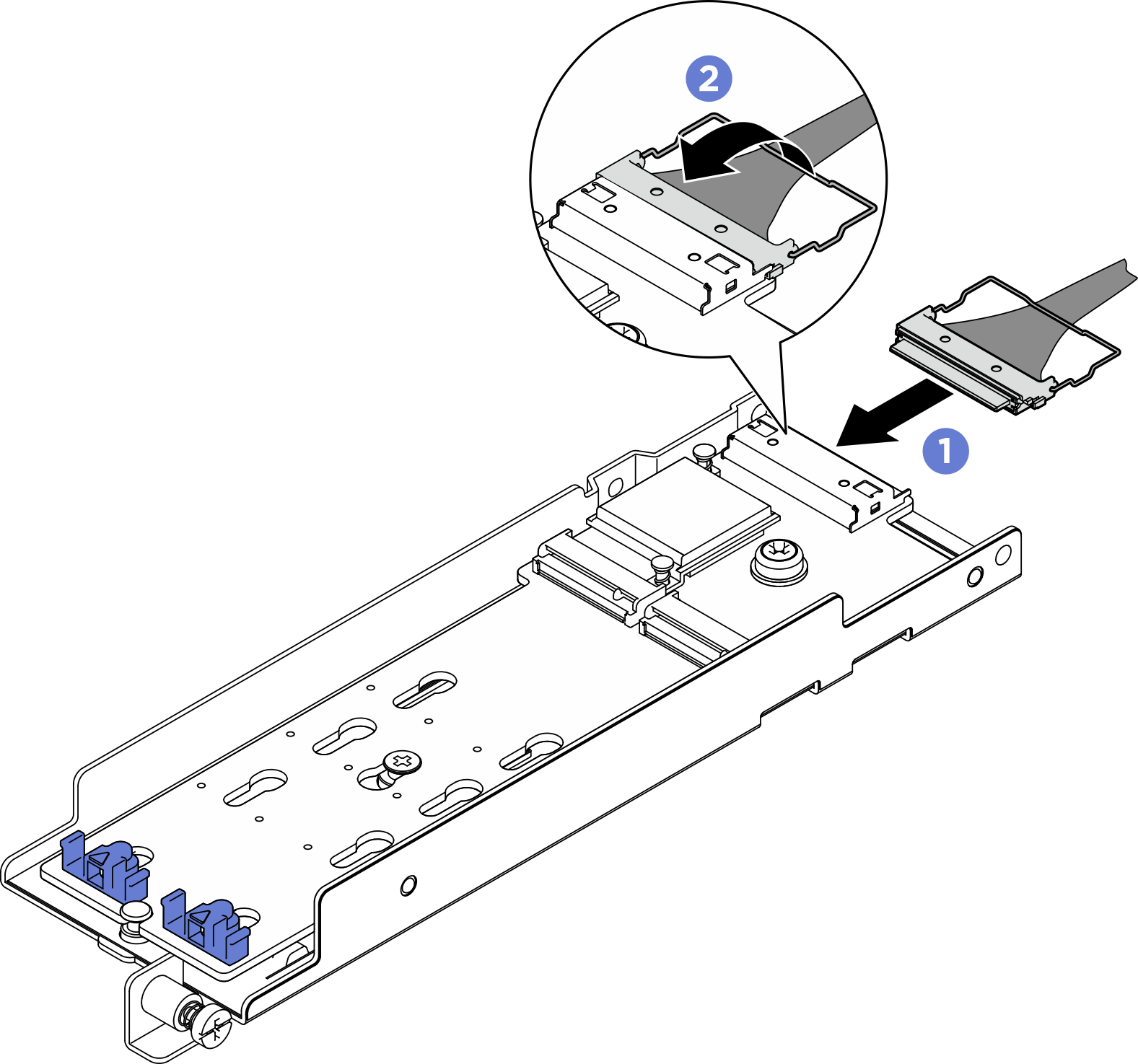

      图 4. 连接 M.2 线缆

      • 将线缆连接到 M.2 背板。
      • 将线缆上的丝架挂到接口上。
  2. 将 M.2 硬盘安装到背板。
    图 5. 安装 M.2 硬盘

    • 将 M.2 硬盘与接口对齐。
    • 将 M.2 硬盘的另一端朝着背板旋转。
    • 向前滑动固定夹,将硬盘固定至背板。
  3. 如图所示,将线缆布放到导销和两个线缆夹之间。将适配器和电源模块保持架上的两个三角形的尖端对齐,然后向下放置支架。将适配器稍稍向后滑动,并拧紧松不脱螺钉以固定适配器。
    • 如果适配器不带外盖,切勿让背板接触到附近的组件。接触附近的组件可能会损坏背板。

    • 为了腾出空间以方便安装,请确保在安装适配器之前将线缆束缚在两个线缆夹中,如图所示。

    图 6. 安装 M.2 引导适配器

完成本任务之后

  1. 继续完成部件更换(请参阅完成部件更换)。

  2. 部署操作系统(请参阅部署操作系统)。

在 YouTube 上观看操作过程
