Vista frontal

Consulte este tópico para saber mais sobre os controles, LEDs e conectores na parte frontal do servidor.

Nota
Todos os números de slot/compartimento neste tópico estão listados de cima para baixo.

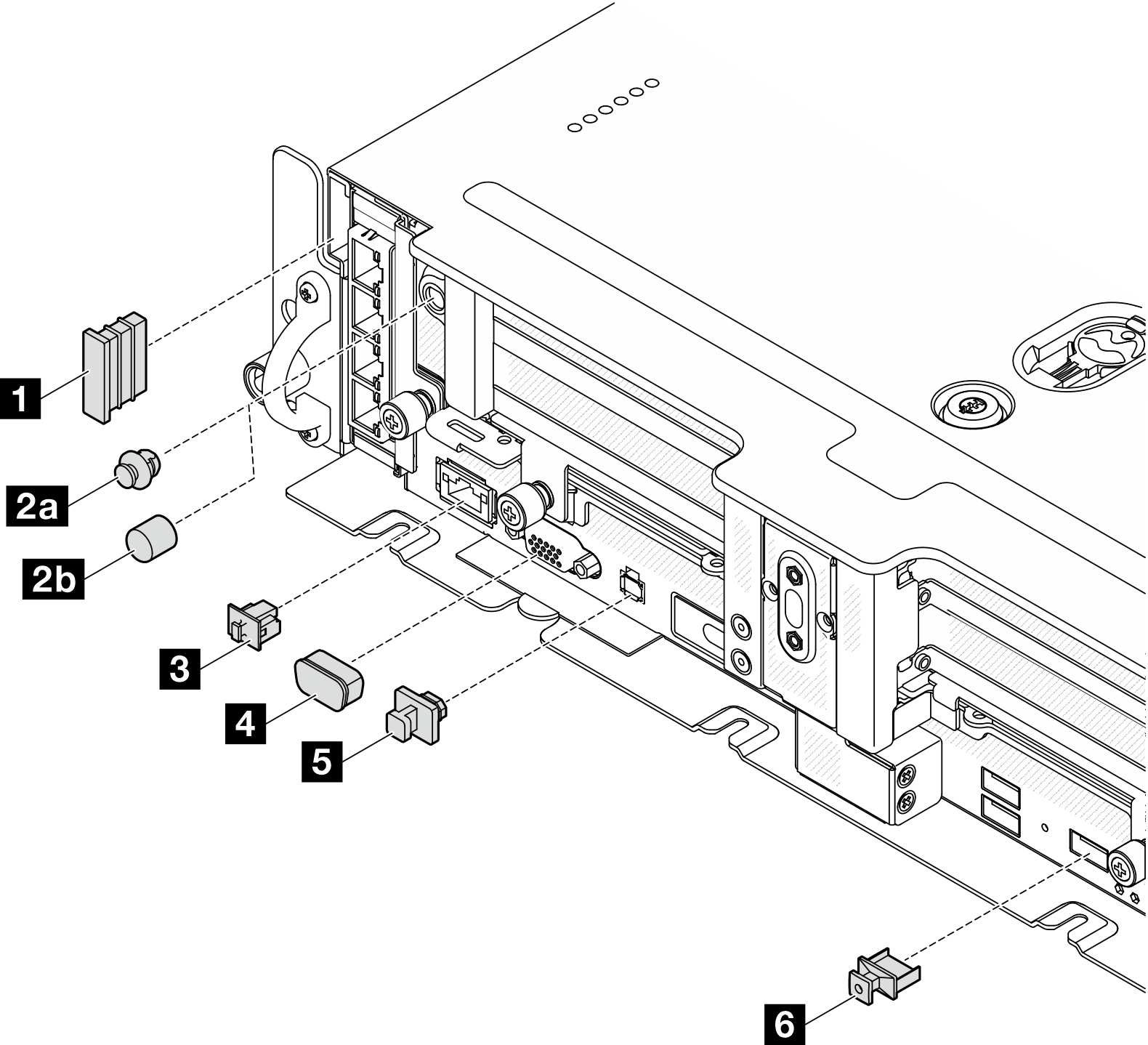

Figura 1. Vista frontal

1 Placa riser 1 (slot PCIe 5 e 6)

Oferece suporte ao seguinte:

  • PCI Express 4.0 x16/x8 de largura única (slot 5, 6)

  • PCI Express 4.0 x16/x16 de largura única (slot 5, 6)

  • PCI Express 4.0 x16 de largura simples/dupla (slot 5)

    Nota
    O adaptador RAID deve ser instalado no Slot 6.

2 Placa riser 2 (slot PCIe 3 e 4 / unidade hot-swap 4 e 5)

Oferece suporte ao seguinte:

  • PCI Express 4.0 x8/x16 de largura única (slot 3, 4)

  • PCI Express 4.0 x16/x16 de largura única (slot 3, 4)

  • PCI Express 4.0 x16 de largura simples/dupla (slot 4)

  • Duas unidades SAS/SATA/NVMe hot-swap de 2,5 polegadas (unidade 4, 5)

3 Unidades de fonte de alimentação (compartimento 2 e 1)

Este servidor oferece suporte a até duas unidades de fontes de alimentação CFF V4 (ventilador reverso). A redundância N+1 é compatível quando duas unidades são instaladas. Veja a seguir a lista de tipos com suporte:
  • 1.100-Watt Platinum, energia de entrada 100-240 Vac
  • 1.100-Watt Titanium, energia de entrada 100-240 Vac
  • 1.800-Watt Platinum, energia de entrada 200-240 Vac
  • 1.100-Watt -48V dc

4 LEDs da fonte de alimentação

  • LED de entrada de energia (verde)

    • Desligado: a fonte de alimentação está desconectada da fonte de alimentação CA ou ocorreu um problema de alimentação.

    • Verde: a fonte de alimentação está conectada à fonte de alimentação CA.

  • LED de saída de energia (verde)

    • Verde: o servidor está ligado e a fonte de alimentação está funcionando normalmente.

    • Verde piscando: a fonte de alimentação está no modo de saída zero (espera). Quando a carga de energia do servidor está fraca, uma das fontes de alimentação instaladas entra em estado de espera enquanto a outra entrega carga inteira. Quando a carga de energia aumentar, a fonte de alimentação em espera alternará para o estado ativo para fornecer energia suficiente ao servidor.

      Para desativar o modo de saída zero, inicie o Setup Utility e acesse Configurações do Sistema > Energia> Saída Zero e selecione Desativar. Se você desabilitar o modo de saída zero, ambas as fontes de alimentação estarão em estado ativo.

    • Apagado: o servidor está desligado ou a fonte de alimentação não está funcionando corretamente. Se o servidor estiver ligado, mas o LED de saída de energia estiver apagado, substitua a fonte de alimentação.

  • LED de erro da fonte de alimentação (amarelo)

    • Desligado: a fonte de alimentação está funcionando.

    • Amarelo: a fonte de alimentação falhou. Para resolver o problema, substitua a fonte de alimentação.

5 Parafusos rosqueados para aterramento

Conecte os fios de aterramento a esses terminais.

6 USB 2.0 com gerenciamento do Lenovo XClarity Controller

A conexão com o XClarity Controller primeiro é destinada a usuários com um dispositivo móvel que execute o aplicativo móvel XClarity Controller. Quando um dispositivo móvel estiver conectado a essa porta USB, uma conexão Ethernet por USB será estabelecida entre o aplicativo móvel em execução no dispositivo e o XClarity Controller. Selecione Rede na Configuração do BMC para exibir ou modificar as configurações.

Apenas um modo é compatível:
  • Modo apenas BMC

    Nesse modo, a porta USB sempre está somente conectada ao XClarity Controller.

7 Botão NMI

Pressione este botão para forçar uma interrupção não mascarável no processador. Pode ser necessário utilizar uma caneta ou a ponta de um clipe de papel para pressionar o botão. Também é possível usá-la para forçar um dump de memória da tela azul. Use este botão somente quando for instruído a fazer isso pelo Suporte Lenovo.

8 Conectores USB 3.0 (1 e 2)

Conecte um dispositivo USB, como mouse, teclado ou outros dispositivos, em um desses conectores.

9 Painel frontal do operador

Consulte Painel frontal do operador para obter detalhes.

10 Conector de monofone de diagnóstico externo

Conecte o monofone de diagnóstico externo a esse conector para diagnóstico do sistema e solução de problemas. Consulte Monofone de diagnóstico LCD externo para obter detalhes.

11 Conector VGA

Conecte um monitor nesse conector. A resolução máxima de vídeo é 1.920 x 1.200 a 60 Hz.

12 Conector de rede do XClarity Controller (XCC)

Use este conector para gerenciar o servidor, usando uma rede de gerenciamento dedicada. Se usar este conector, o Lenovo XClarity Controller não poderá ser acessado diretamente a partir da rede de produção. Uma rede de gerenciamento dedicada fornece segurança adicional separando fisicamente o tráfego de rede de gerenciamento da rede de produção. É possível usar o utilitário de configuração para configurar o servidor para usar uma rede de gerenciamento de sistemas dedicada ou uma rede compartilhada.

13 Adaptador OCP 3.0 (slot 7)

O adaptador OCP 3.0 Ethernet fornece dois ou quatro conectores Ethernet adicionais para conexões de rede. Consulte o seguinte para ver a numeração da porta:

Figura 2. Numeração da porta: adaptador Ethernet OCP 3.0 de 2 portas
Figura 3. Numeração da porta: adaptador Ethernet OCP 3.0 de 4 portas

Um dos conectores Ethernet no adaptador OCP 3.0 Ethernet também pode funcionar como um conector de gerenciamento usando a capacidade de gerenciamento compartilhado. Se o conector de gerenciamento compartilhado falhar, o tráfego poderá alternar automaticamente para outro conector no adaptador.
