Vista anteriore
Consultare questo argomento per informazioni su controlli, LED e connettori presenti nella parte anteriore del server.

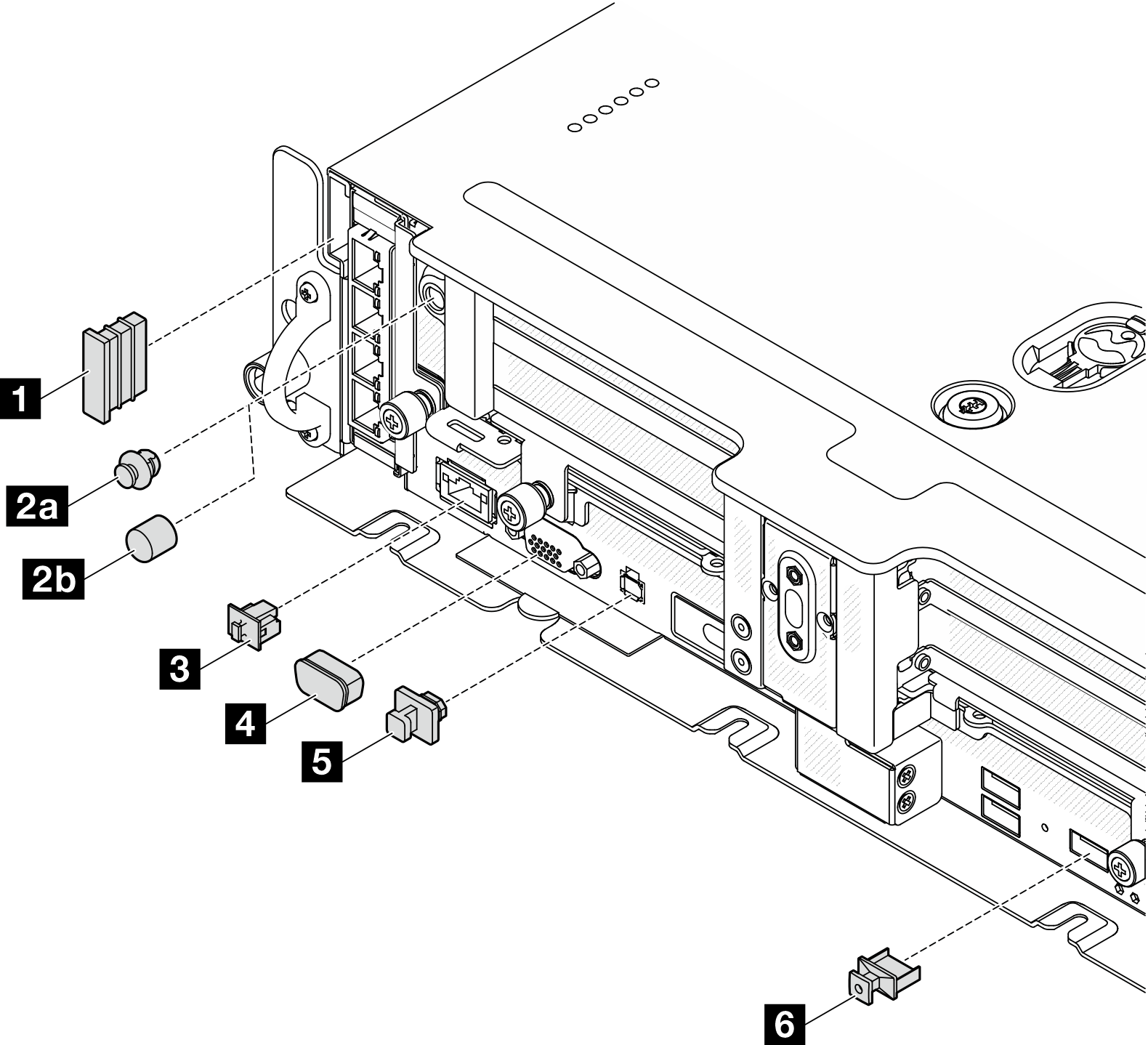

![](se450-002-450.png)
1 | Scheda verticale 1 (slot PCIe 5 e 6) | 8 | Connettori USB 3.0 (1 e 2) |
2 | Scheda verticale 2 (slot PCIe 3 e 4/unità hot-swap 4 e 5) | 9 | Pannello anteriore dell'operatore |
3 | Unità di alimentazione (vano 2 e 1) | 10 | Connettore del ricevitore di diagnostica esterno |
4 | LED dell'alimentatore | 11 | Connettore VGA |
5 | Piedini filettati per messa a terra | 12 | Connettore di rete XClarity Controller (XCC) |
6 | USB 2.0 con gestione Lenovo XClarity Controller | 13 | Adattatore OCP 3.0 (slot PCIe 7) |
7 | Pulsante NMI |
1 Scheda verticale 1 (slot PCIe 5 e 6)
Supporta le seguenti unità:
PCI Express 4.0 x16/x8 single-width (slot 5, 6)
PCI Express 4.0 x16/x16 single-width (slot 5, 6)
PCI Express 4.0 x16 single/double-width (slot 5)
NotaL'adattatore RAID deve essere installato nello slot 6.
2 Scheda verticale 2 (slot PCIe 3 e 4/unità hot-swap 4 e 5)
Supporta le seguenti unità:
PCI Express 4.0 x8/x16 single-width (slot 3, 4)
PCI Express 4.0 x16/x16 single-width (slot 3, 4)
PCI Express 4.0 x16 single/double-width (slot 4)
Due unità hot-swap SAS/SATA/NVMe da 2,5 pollici (unità 4, 5)
3 Unità di alimentazione (vano 2 e 1)
- Platinum da 1.100 watt, alimentazione in ingresso 100-240 V CA
- Titanium da 1.100 watt, alimentazione in ingresso 100-240 V CA
- Platinum da 1.800 watt, alimentazione in ingresso 200-240 V CA
- 1.100 watt -48 V CC
4 LED dell'alimentatore
LED di ingresso dell'alimentazione (verde)
Spento: l'alimentatore non è collegato alla fonte di alimentazione CA oppure si è verificato un problema di alimentazione.
Verde: l'alimentatore è collegato alla fonte di alimentazione CA.
LED di uscita dell'alimentazione (verde)
Verde: il server è acceso e l'alimentatore funziona normalmente.
Verde lampeggiante: l'alimentatore è in modalità zero output (standby). Quando il carico di alimentazione del server è ridotto, uno degli alimentatori installati passa allo stato di standby, mentre l'altro distribuisce l'intero carico. Quando il carico di alimentazione aumenta, l'alimentatore in standby passa allo stato attivo per fornire alimentazione sufficiente al server.
Per disabilitare la modalità zero output, avviare Configurazione Utility, passare a Impostazioni di sistema > Alimentazione > Output zero e selezionare Disabilita. Se si disabilita la modalità zero output, entrambi gli alimentatori avranno stato attivo.
Spento: il server è spento oppure l'alimentatore non funziona correttamente. Se il server è acceso ma il LED di uscita dell'alimentazione è spento, sostituire l'alimentatore.
LED di errore dell'alimentatore (giallo)
Spento: l'alimentatore funziona correttamente.
Giallo: si è verificato un malfunzionamento dell'alimentatore. Per risolvere il problema, sostituire l'alimentatore.
5 Piedini filettati per messa a terra
Collegare i fili di messa a terra a questi capicorda.
6 USB 2.0 con gestione Lenovo XClarity Controller
Il collegamento a XClarity Controller è destinato principalmente agli utenti con un dispositivo mobile su cui è in esecuzione l'applicazione XClarity Controller. Quando un dispositivo mobile è collegato a questa porta USB, viene stabilita una connessione Ethernet su USB tra l'applicazione mobile in esecuzione sul dispositivo e XClarity Controller. Selezionare Rete in Configurazione BMC per visualizzare o modificare le impostazioni.
Modalità solo BMC
In questa modalità, la porta USB è sempre collegata esclusivamente a XClarity Controller.
7 Pulsante NMI
Premere questo pulsante per forzare un'interruzione NMI (Non Maskable Interrupt) per il processore. Potrebbe essere necessario utilizzare una penna o l'estremità di una graffetta raddrizzata per premere il pulsante. Può essere utilizzato per forzare un dump della memoria della schermata blu. Utilizzare questo pulsante solo quando viene indicato da supporto Lenovo.
8 Connettori USB 3.0 (1 e 2)
Collegare un dispositivo USB, quali un mouse, una tastiera o altri dispositivi a uno di questi connettori.
9 Pannello anteriore dell'operatore
Per maggiori dettagli, vedere Pannello anteriore dell'operatore.
10 Connettore del ricevitore di diagnostica esterno
Collegare il ricevitore di diagnostica esterno a questo connettore per la diagnostica e la risoluzione dei problemi del sistema. Per maggiori dettagli, vedere Ricevitore di diagnostica LCD esterno.
11 Connettore VGA
Collegare un monitor a questo connettore. La risoluzione video massima è 1.920 x 1.200 a 60 Hz.
12 Connettore di rete XClarity Controller (XCC)
Usare questo connettore per gestire il server, utilizzando una rete di gestione dedicata. Se si utilizza tale connettore, non è possibile accedere direttamente a Lenovo XClarity Controller da una rete di produzione. Una rete di gestione dedicata fornisce ulteriore protezione tramite separazione fisica del traffico della rete di gestione dalla rete di produzione. È possibile utilizzare Setup Utility per configurare il server in modo da utilizzare una rete di gestione dei sistemi dedicata o una rete condivisa.
13 Adattatore OCP 3.0 (slot 7)
L'adattatore Ethernet OCP 3.0 fornisce due o quattro connettori Ethernet aggiuntivi per le connessioni di rete. Per la numerazione delle porte, consultare le seguenti sezioni:
Figura 2. Numerazione delle porte: adattatore OCP 3.0 a 2 porte ![]() | Figura 3. Numerazione delle porte: adattatore OCP 3.0 a 4 porte ![]() |
Uno dei connettori Ethernet sulla scheda Ethernet OCP 3.0 può funzionare anche come connettore di gestione con la capacità di gestione condivisa. Se un connettore di gestione condiviso si guasta, il traffico può essere gestito automaticamente da un altro connettore della scheda.
