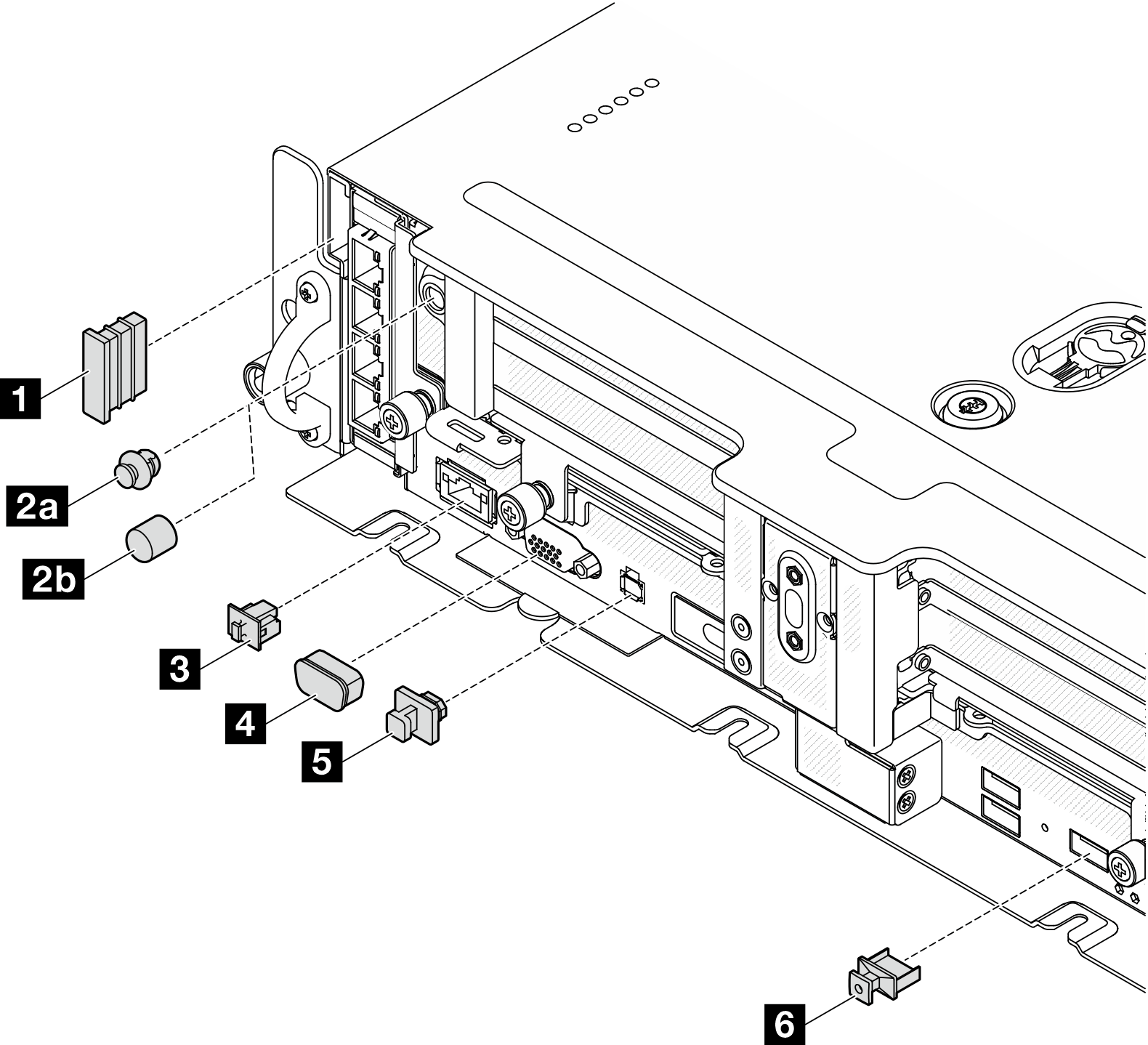

正面圖
請參閱本主題以瞭解伺服器正面的控制元件、LED 和接頭。
| 1 | 擴充卡 1（PCIe 插槽 5 和 6） | 8 | USB 3.0 接頭（1 和 2） |
| 2 | 擴充卡 2（PCIe 插槽 3 和 4/熱抽換硬碟 4 和 5） | 9 | 前方操作面板 |
| 3 | 電源供應器（機槽 2 和 1） | 10 | 外部診斷手持裝置接頭 |
| 4 | 電源供應器 LED | 11 | VGA 接頭 |
| 5 | 用於接地的螺柱 | 12 | XClarity Controller (XCC) 網路接頭 |
| 6 | 配備 Lenovo XClarity Controller 管理的 USB 2.0 | 13 | OCP 3.0 配接卡（PCIe 插槽 7） |
| 7 | NMI 按鈕 |
1 擴充卡 1（PCIe 插槽 5 和 6）
支援下列：
單倍寬 PCI Express 4.0 x16/x8（插槽 5、6）
單倍寬 PCI Express 4.0 x16/x16（插槽 5、6）
單/雙倍寬 PCI Express 4.0 x16（插槽 5）
註RAID 配接卡必須安裝在插槽 6 中。
2 擴充卡 2（PCIe 插槽 3 和 4/熱抽換硬碟 4 和 5）
支援下列：
單倍寬 PCI Express 4.0 x8/x16（插槽 3、4）
單倍寬 PCI Express 4.0 x16/x16（插槽 3、4）
單/雙倍寬 PCI Express 4.0 x16（插槽 4）
兩個 2.5 吋熱抽換 SAS/SATA/NVMe 硬碟（硬碟 4、5）
3 電源供應器（機槽 2 和 1）
- 1100 瓦特白金牌認證，輸入功率 100-240 Vac
- 1100 瓦特鈦金牌認證，輸入功率 100-240 Vac
- 1800 瓦特白金牌認證，輸入功率 200-240 Vac
- 1100 瓦特 -48V dc
4 電源供應器 LED
電源輸入 LED（綠色）
熄滅：電源供應器與 AC 電源中斷連接，或發生電源問題。
綠色：電源供應器連接到 AC 電源。
電源輸出 LED（綠色）
綠色：伺服器已啟動，且電源供應器運作正常。
綠色閃爍：電源供應器處於零輸出模式（待命）。伺服器電源的負載不高時，其中一個安裝的電源供應器會進入待命狀態，而另一個則承擔整個負載。當電源負載增加時，待命的電源供應器會切換為作用中狀態，以提供充足的電源給伺服器。
若要停用零輸出模式，請啟動 Setup Utility，移至「系統設定」>「電源」>「零輸出」，然後選取「停用」。如果您停用零輸出模式，兩個電源供應器都會處於作用中狀態。
熄滅：伺服器電源關閉，或電源供應器運作不正常。如果伺服器電源開啟，但電源輸出 LED 熄滅，則請更換電源供應器。
電源供應器錯誤 LED（黃色）
熄滅：電源供應器運作正常。
黃色：電源供應器發生故障。若要解決此問題，請更換電源供應器。
5 用於接地的螺柱
將接地線連接到這些接地片。
6 配備 Lenovo XClarity Controller 管理的 USB 2.0
與 XClarity Controller 的連線主要適用於具有執行 XClarity Controller 行動應用程式之行動裝置的使用者。當行動裝置連接至此 USB 埠時，在裝置上執行的行動應用程式和 XClarity Controller 之間，會建立 Ethernet over USB 連線。在 BMC 配置中選取網路，以檢視或修改設定。
僅限 BMC 模式
在此模式中，USB 埠一律僅連接至 XClarity Controller。
7 NMI 按鈕
按下此按鈕，可對處理器強制執行不可遮罩式岔斷。您可能必須使用一支筆或拉直的迴紋針的一端，才能按下此按鈕。您也可以用它來強制執行藍色畫面記憶體傾出。僅限於在「Lenovo 支援中心」的指示下使用此按鈕。
8 USB 3.0 接頭（1 和 2）
將 USB 裝置（如滑鼠、鍵盤或其他裝置）連接到這些接頭的任何一個。
10 外部診斷手持裝置接頭
將外部診斷手持裝置連接到此接頭以進行系統診斷和疑難排解。如需詳細資料，請參閱外部 LCD 診斷手持裝置。
11 VGA 接頭
將顯示器連接到此接頭。最大視訊解析度為 1920 x 1200（頻率為 60 Hz）。
12 XClarity Controller (XCC) 網路接頭
透過專用的管理網路，使用此接頭來管理伺服器。如果您使用此接頭，則無法直接從正式作業網路存取 Lenovo XClarity Controller。專用的管理網路會實際將管理網路資料流量與正式作業網路分開，可提供額外的安全。您可以使用 Setup Utility，將伺服器配置為使用專用的系統管理網路或共用網路。
13 OCP 3.0 配接卡（插槽 7）
OCP 3.0 乙太網路配接卡為網路連線提供兩個或四個額外的乙太網路接頭。如需瞭解埠編號，請參閱下列內容：
圖 2. 埠編號：2 埠 OCP 3.0 配接卡  | 圖 3. 埠編號：4 埠 OCP 3.0 配接卡  |
OCP 3.0 乙太網路配接卡上其中一個乙太網路接頭也可以做為使用共用管理容量的管理接頭。如果共用管理接頭失敗，流量可以自動切換至配接卡上另一個接頭。
