8 x 2.5'' NVMe 드라이브(4 x 2.5'' NVMe 백플레인 2개 포함)(프로세서 2개 및 Compute Complex Neptune 코어 모듈)

이 섹션을 사용하여 4 x 2.5'' NVMe 백플레인 2개가 장착된 NVMe 드라이브 8개의 프로세서 2개 및 Compute Complex Neptune 코어 모듈 구성에 대한 케이블 배선을 알아보십시오.

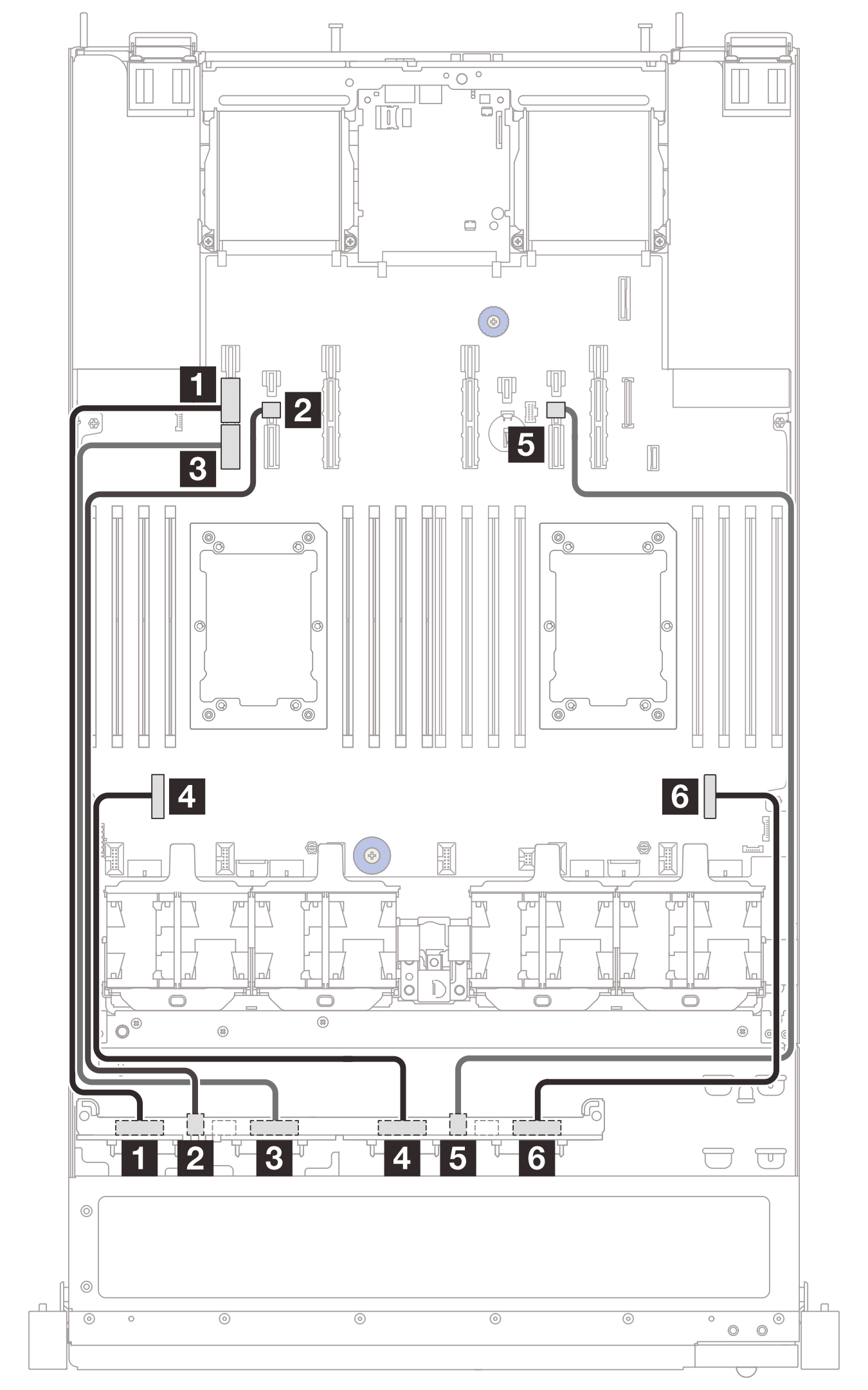

그림 1. 8 x 2.5인치 앞면 NVMe 드라이브의 케이블 배선

백플레인	시작: 백플레인	케이블 실크스크린	끝	케이블 길이
4 x 2.5'' NVMe 백플레인 1	1 NVMe 0–1	1 NVMe 0–1	1 PCIe 커넥터 15A	600mm
	2 전원	2 전원	2 전원 커넥터 14	700mm
	3 NVMe 2–3	3 NVMe 2–3	3 PCIe 커넥터 15B	600mm
4 x 2.5'' NVMe 백플레인 2	4 NVMe 0–1	4 NVMe 4–5	4 PCIe 커넥터 7	350mm
	5 전원	5 전원	5 전원 커넥터 10	800mm
	6 NVMe 2–3	6 NVMe 6–7	6 PCIe 커넥터 2	350mm
