Объединительная панель E3.S 2
В этом разделе содержится информация о прокладке кабелей объединительной панели E3.S 2.

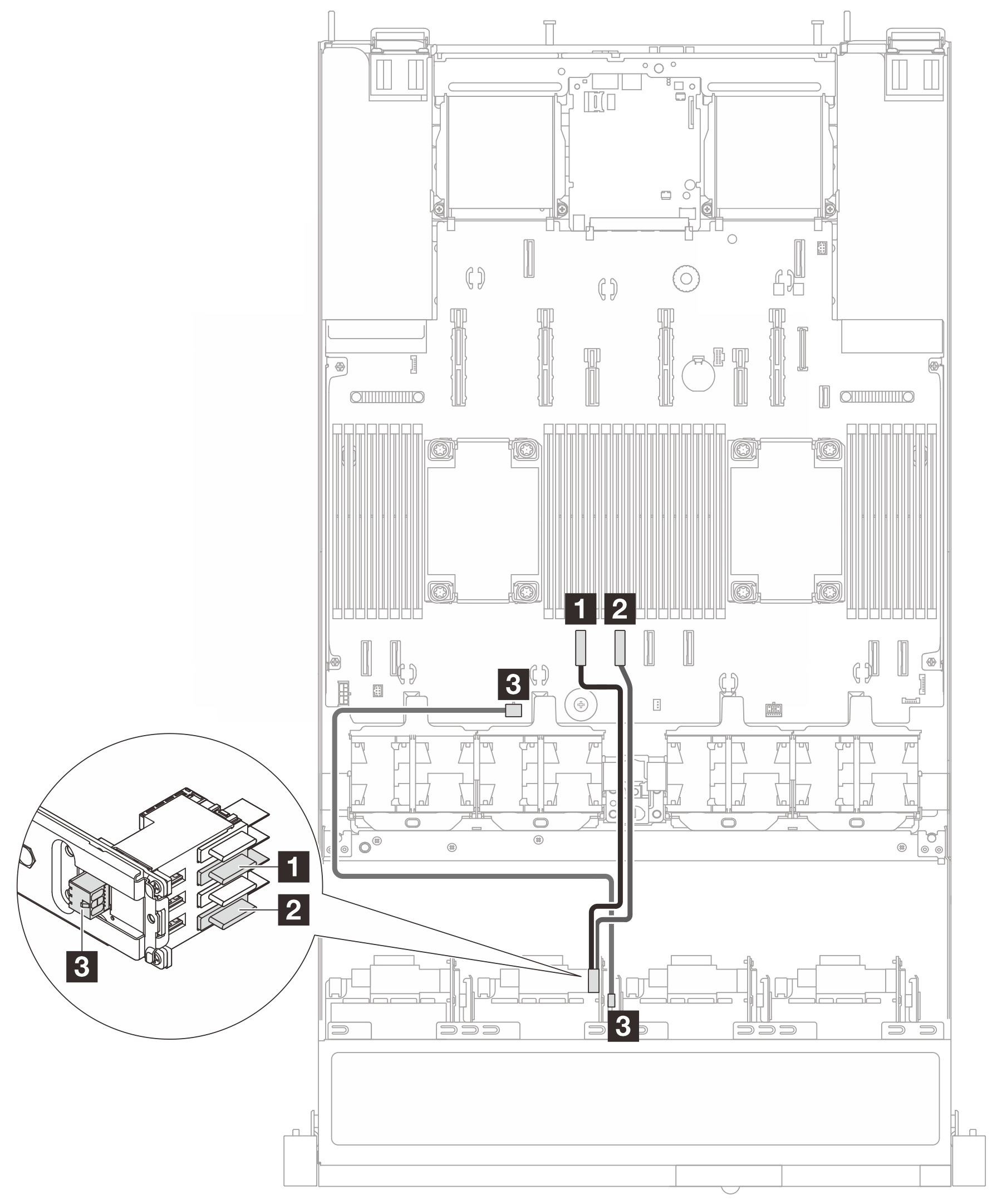

Рис. 1. Прокладка кабелей для встроенной конфигурации с объединительной панелью E3.S 2 (стандартная конфигурация)
| От | К | Длина кабеля |
|---|---|---|
1
| 1 Разъем PCIe 6 | 300 мм |
2
| 2 Разъем PCIe 5 | 300 мм |
| 3 Разъем питания | 3 Разъем питания 2A | 520 мм |

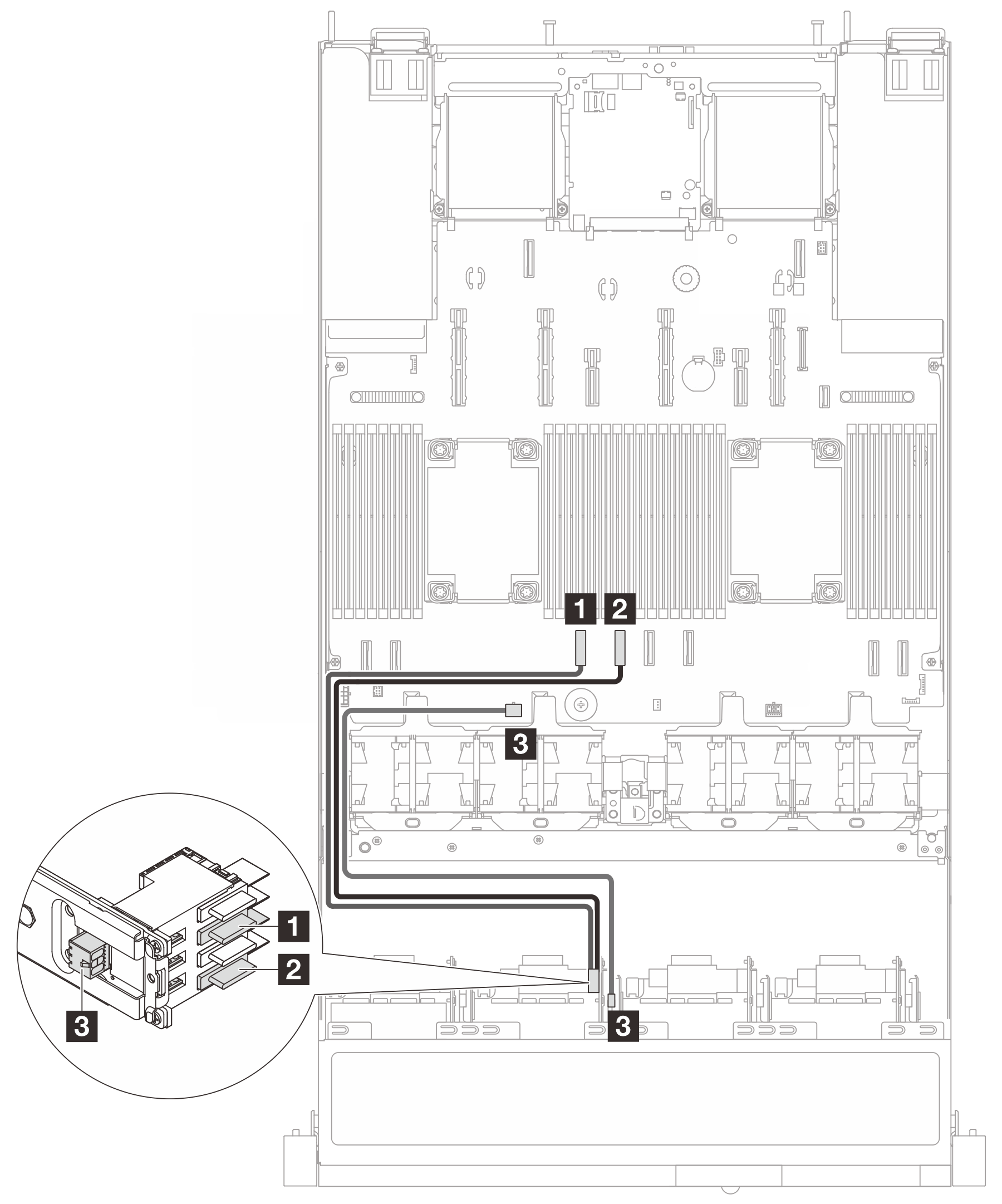

Рис. 2. Прокладка кабелей для встроенной конфигурации с объединительной панелью E3.S 2 (жидкостное охлаждение)
| От | К | Длина кабеля |
|---|---|---|
1
| 1 Разъем PCIe 6 | 630 мм |
2
| 2 Разъем PCIe 5 | 630 мм |
| 3 Разъем питания | 3 Разъем питания 2A | 520 мм |
