卸下 Lenovo Compute Complex Neptune Core Module

請依照本節中的指示卸下 Compute Complex Neptune Core Module。

重要

• 此作業必須由訓練有素且通過 Lenovo 服務認證的技術人員執行。沒有經過適當的培訓和資格認證，請不要嘗試卸下或安裝它。

• 首次安裝零件時，請聯絡 Lenovo Professional Services 團隊尋求協助。

關於此作業

洩漏偵測感應器模組纜線的安全資訊

S011

注意

附近有銳利的邊緣、邊角或接頭。

小心

• 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。

• 關閉伺服器和週邊裝置的電源，並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。

• 將靜電敏感零件保存在防靜電保護袋中，直到安裝時才取出，以避免暴露於靜電之中，使用靜電放電腕帶或其他接地系統處理零件。將零件放在防靜電表面上。

準備以下螺絲起子，以確保您可以正確地安裝和卸下對應的螺絲。

扭矩螺絲起子類型清單	螺絲類型
Torx T30 螺絲起子	Torx T30 螺絲
2 號十字螺絲起子	2 號十字螺絲

程序

1. 若要從歧管卸下快速連接插頭，請參閱卸下歧管（機架式系統）或卸下歧管（排式系統）。
2. 如要從機架卸下伺服器，請參閱從機架卸下伺服器（摩擦滑軌）和從機架卸下伺服器（滑動滑軌）。
3. 卸下上蓋。（請參閱卸下上蓋）。
4. 卸下記憶體模組。請參閱卸下記憶體模組。
5. 從主機板組件上的接頭拔下 Compute Complex Neptune Core Module 的洩漏偵測感應器模組纜線。
   小心

   為避免損壞主機板組件，請確保在從主機板組件斷開纜線時，遵循內部纜線佈線中的指示。
6. 打開水管固定器蓋。

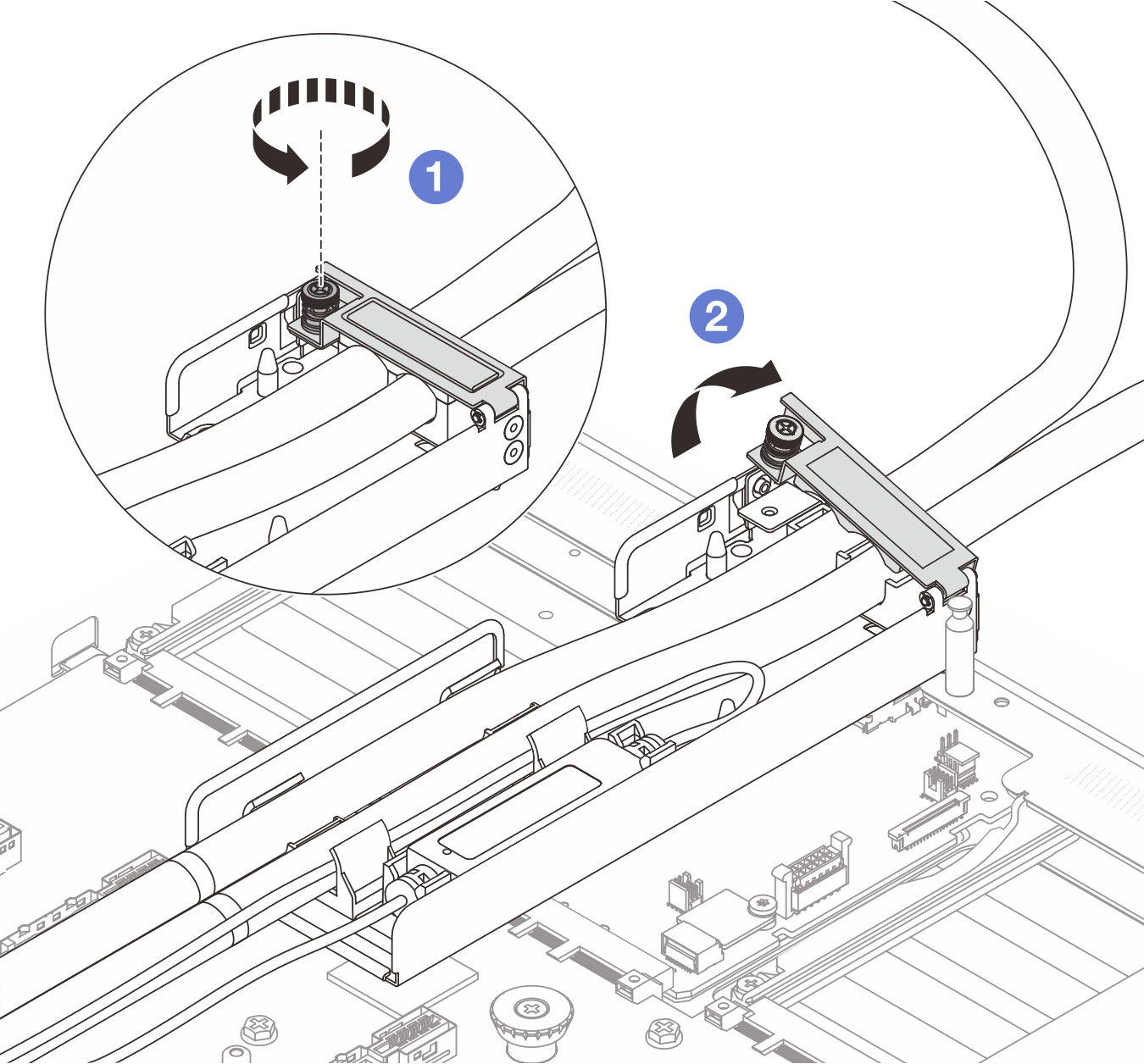

   圖 1. 打開固定器蓋


   1. 鬆開蓋板上的指旋螺絲。
   2. 打開蓋板。
7. 鬆開軟管和洩漏偵測感應器模組。

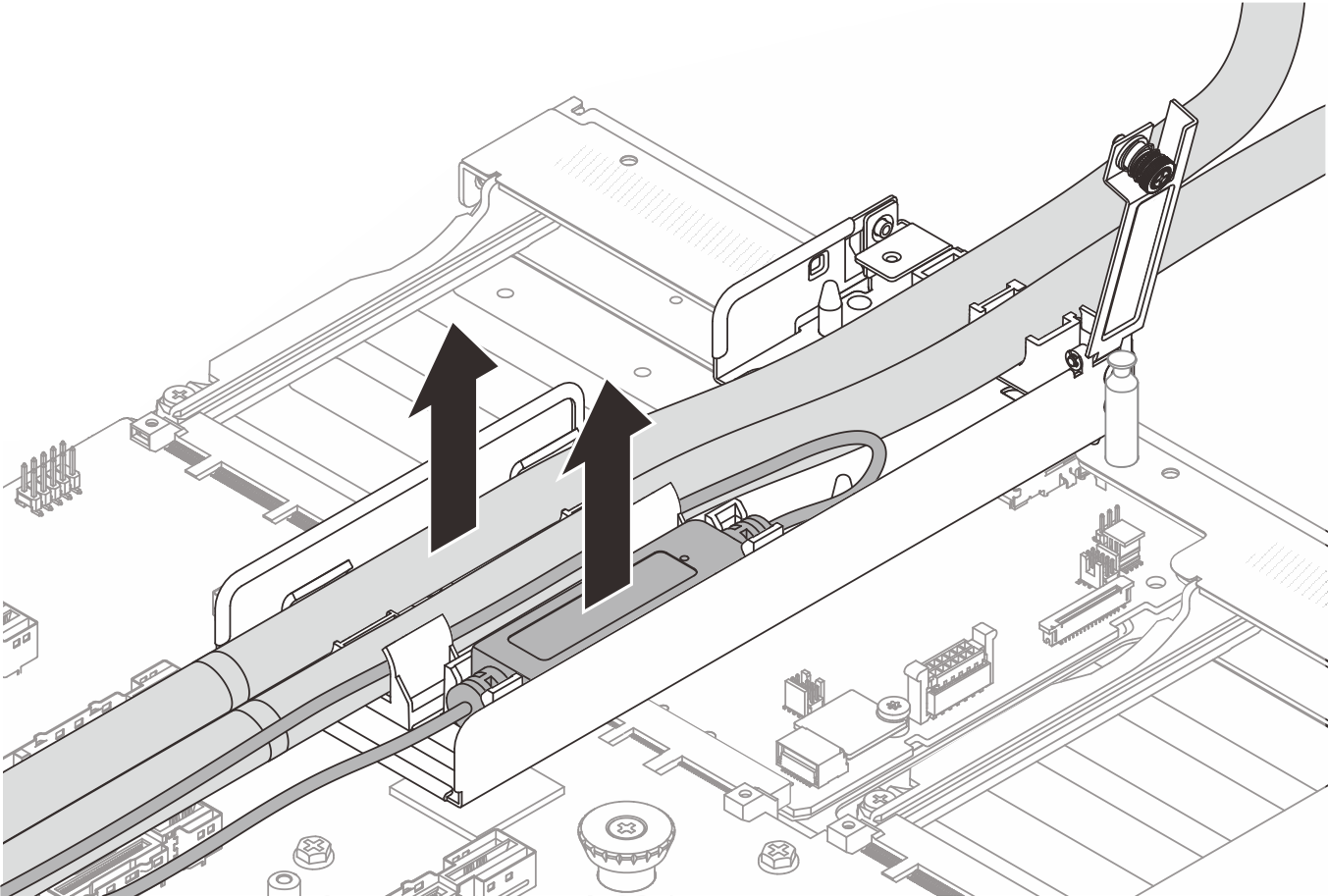

   圖 2. 拔開水管和模組


   1. 將固定器閂鎖推向兩側以使模組解除鎖定。
   2. 從水管固定器上鬆開水管和模組。
8. 鬆開 Compute Complex Neptune Core Module 上的六個螺絲和八個 Torx T30 螺帽。

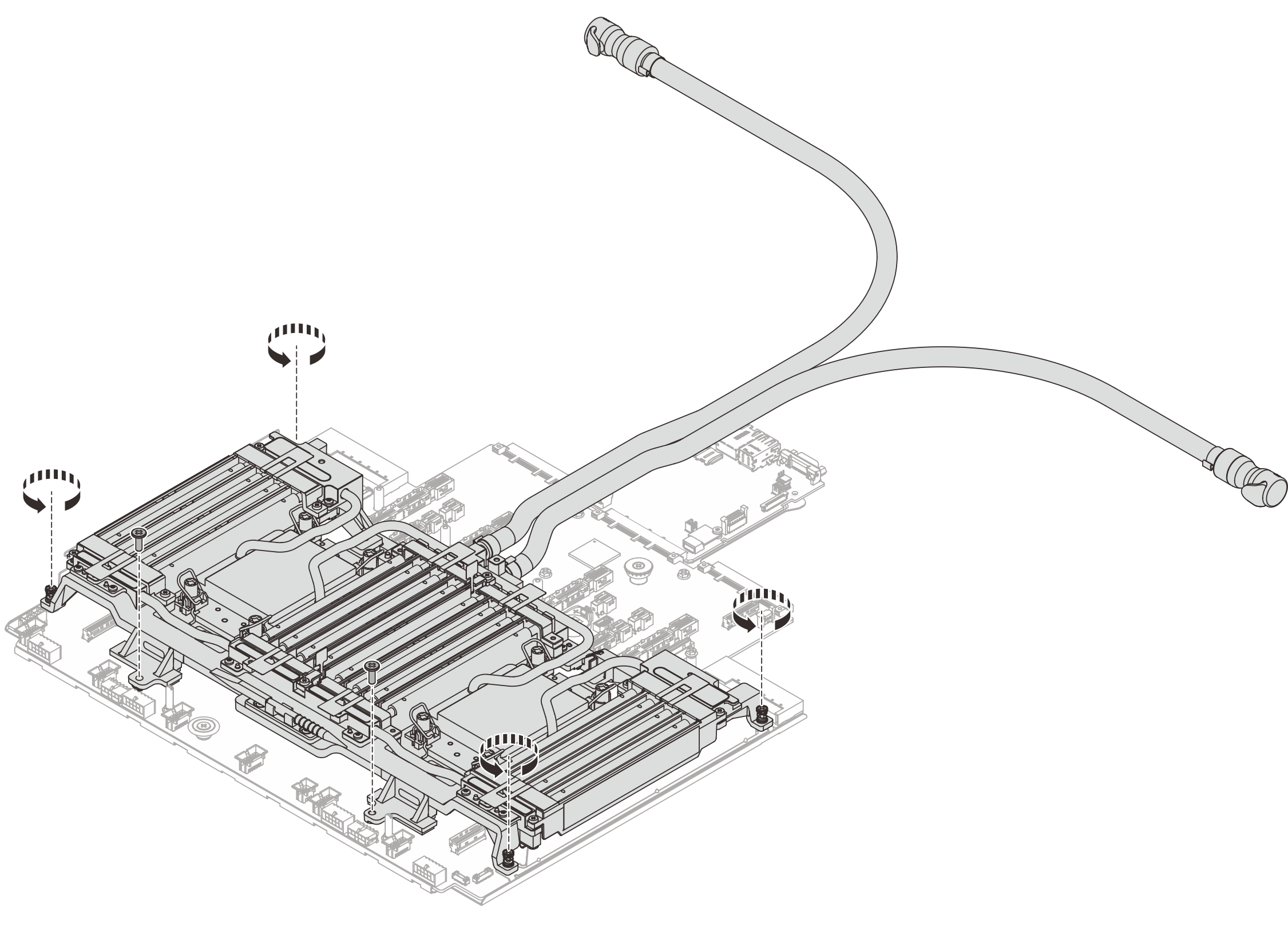

   圖 3. 鬆開螺絲


9. 將運送匣安裝在模組上。

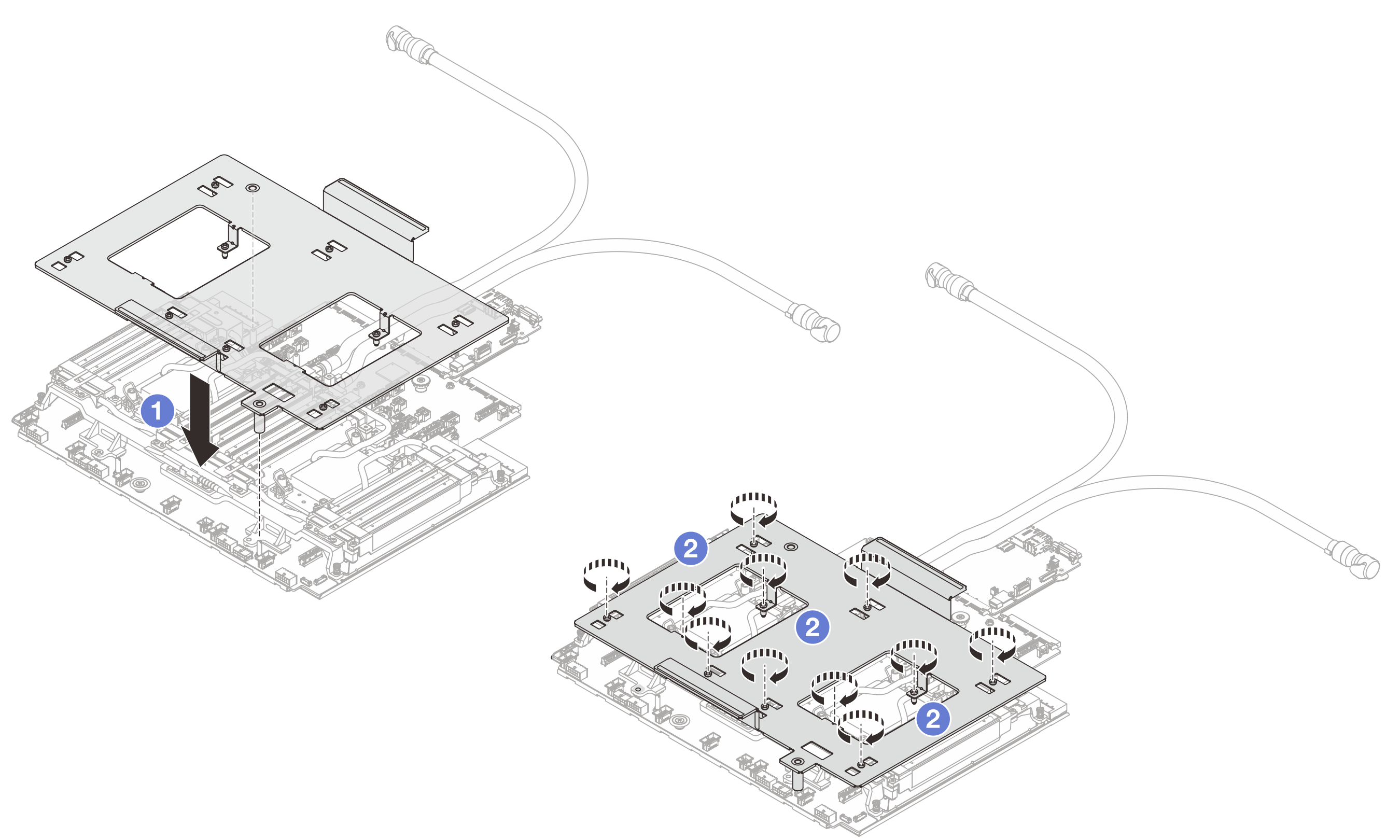

   圖 4. 安裝運送匣


   1. 將運送匣安裝在模組上。
   2. 鎖緊螺絲以鎖定運送匣。
10. 從處理器板鬆開模組。

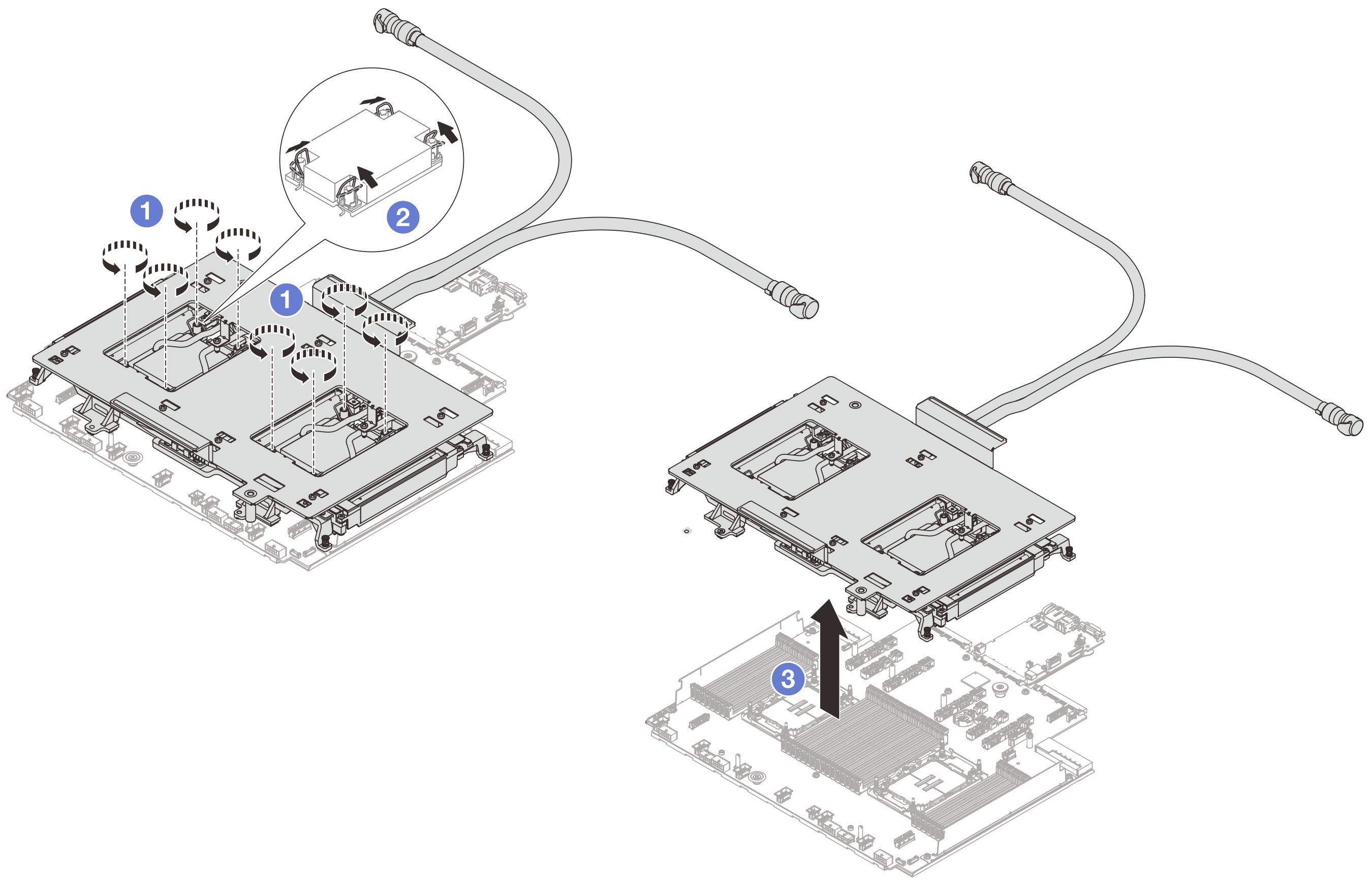

    圖 5. 卸下模組


    1. 向內旋轉防傾導線環。
    2. 抓住模組，小心地將 從處理器插座中提起。如果無法將模組完全從插座中提出來，請進一步鬆開 Torx T30 螺帽，然後再次嘗試提起模組。
11. 將處理器與模組分開。請參閱將處理器與支架和散熱槽分開。
12. 如果處理器和冷卻板上有舊的散熱膏，請使用酒精清潔布輕輕地清潔處理器和冷卻板。
13. 卸下水管固定器。

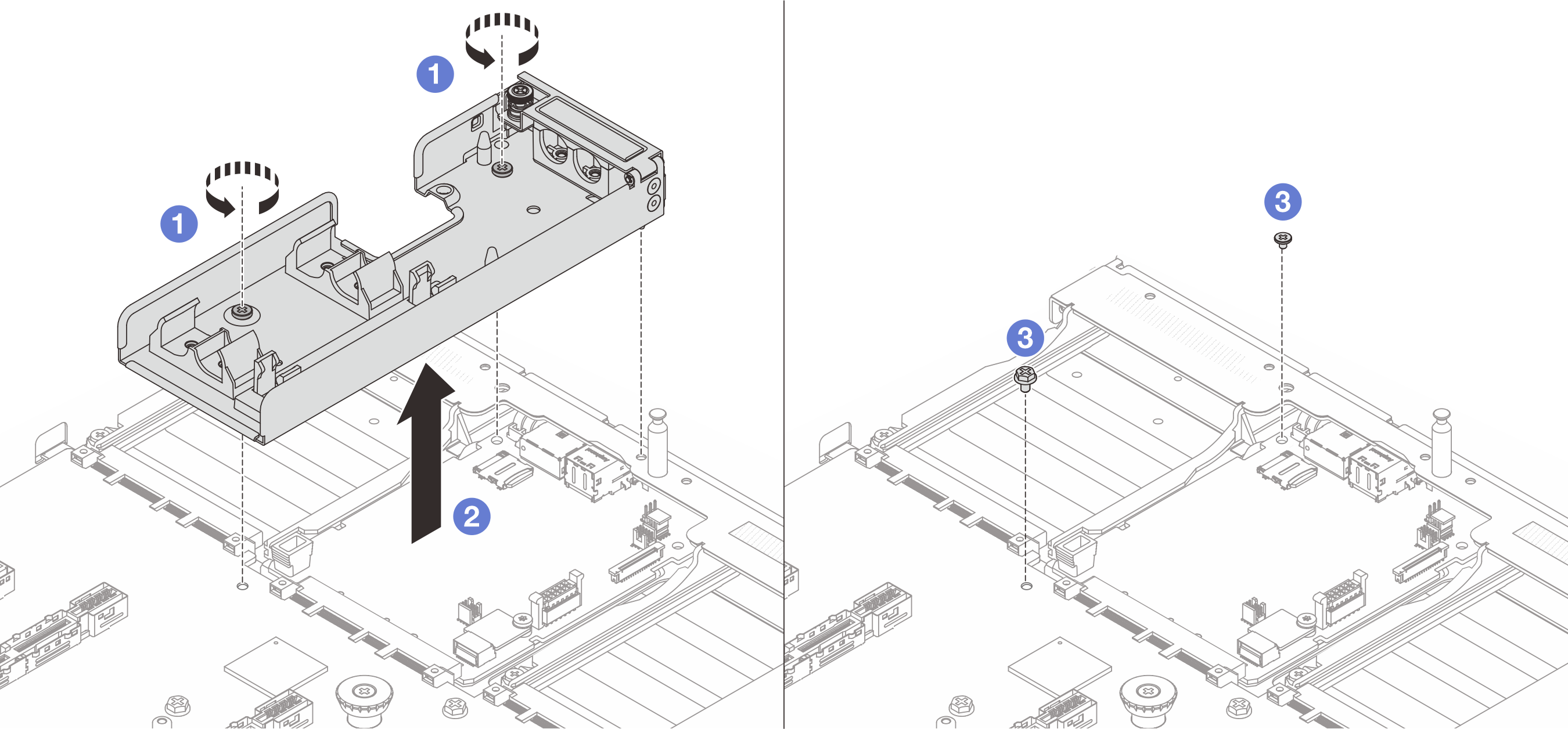

    圖 6. 卸下固定器


    1. 鬆開將固定架鎖在系統 I/O 板和處理器板上的螺絲。
    2. 將固定器提起，從機箱取出。
    3. 將螺絲重新安裝回系統 I/O 板和處理器板上。
