Rack-Verriegelungen entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um die Rack-Verriegelungen zu entfernen.

Zu dieser Aufgabe

Achtung

  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Informationen dazu finden Sie im Abschnitt Server ausschalten.

  • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem.

Vorgehensweise

  1. Bereiten Sie die Aufgabe vor.
    1. Wenn der Server in einem Rack installiert ist, schieben Sie ihn aus den Laufschienen des Racks heraus, um Zugriff zur oberen Abdeckung zu erhalten oder den Server aus dem Rack zu schieben. Siehe Server austauschen.
    2. (Optional) Entfernen Sie die Sicherheitsfrontblende. Informationen dazu finden Sie im Abschnitt Sicherheitsfrontblende entfernen.
    3. Entfernen Sie die obere Abdeckung. Siehe Obere Abdeckung entfernen.
    4. Entfernen Sie die Luftführung. Siehe Luftführung entfernen.
    5. Entfernen Sie den Systemlüfterrahmen. Siehe Systemlüfterrahmen entfernen.
  2. Trennen Sie das Kabel an der Rack-Verriegelung von der Systemplatinenbaugruppe.
    Achtung
    Stellen Sie sicher, dass Sie beim Trennen von Kabeln von der Systemplatinenbaugruppe die Anweisungen im Interne Kabelführung befolgen, um eine Beschädigung der Systemplatinenbaugruppe zu vermeiden.
  3. Entfernen Sie den Kabelhalter.

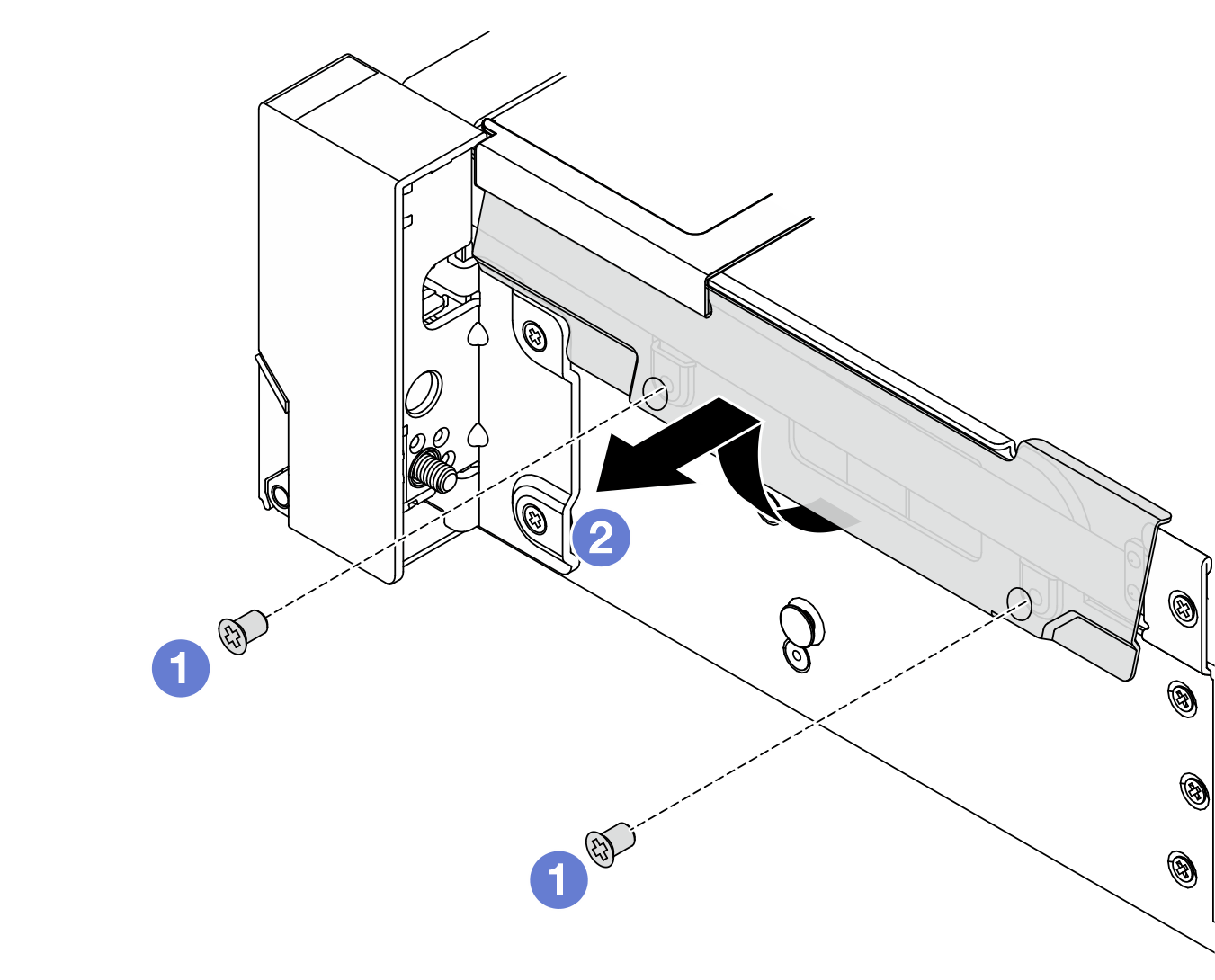

    Abbildung 1. Entfernen der Kabelhalterung
    Removing the cable retainer
    1. Entfernen Sie an der Seite des Servers die Schrauben an der Kabelhalterung.
    2. Drehen Sie den unteren Teil der Kabelhalterung und entfernen Sie sie aus dem Gehäuse.
  4. Entfernen Sie die Schrauben, mit denen die Rack-Verriegelung gesichert ist.

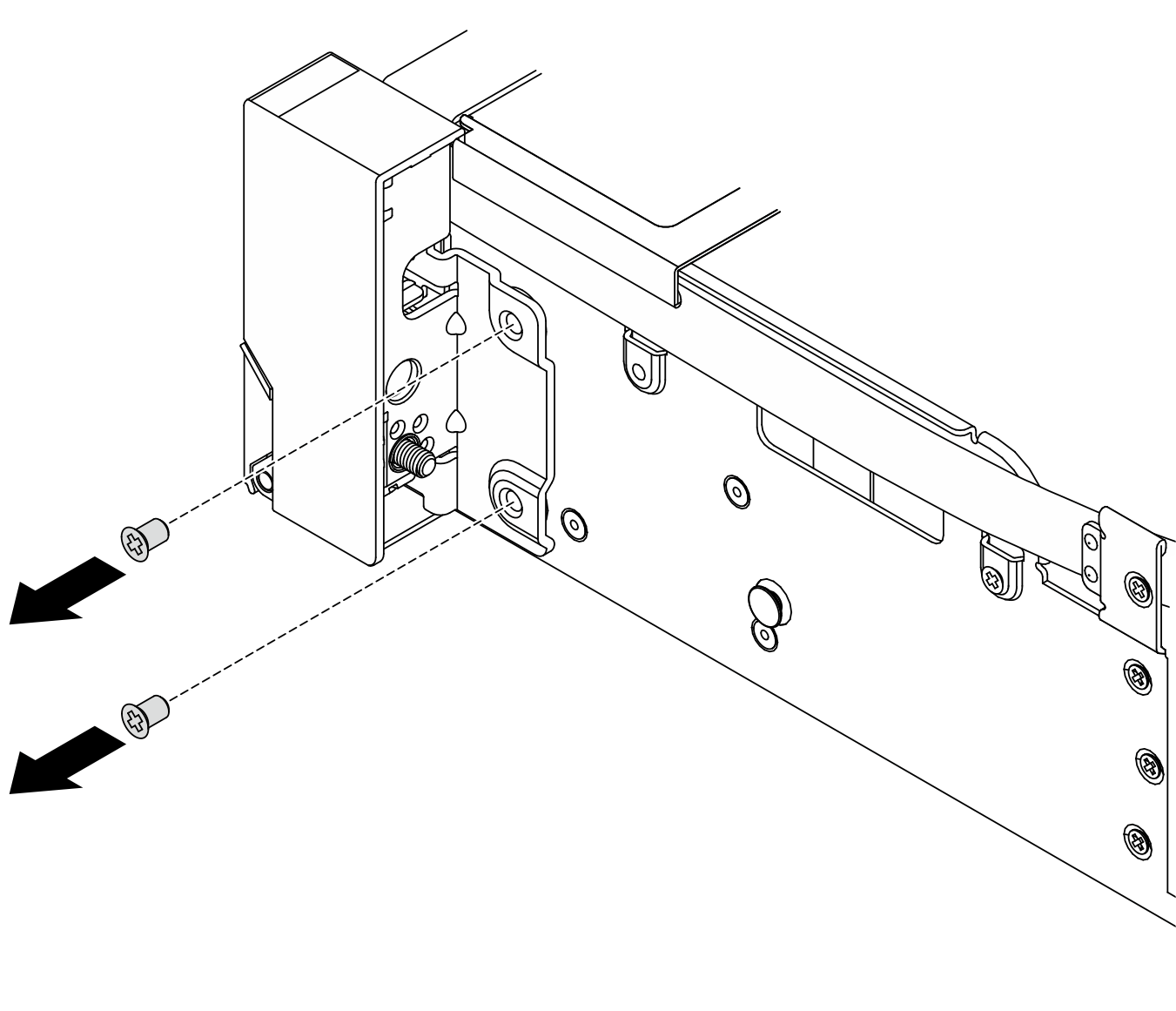

    Abbildung 2. Entfernen der Schrauben
    Removing the screws
  5. Schieben Sie die Rack-Verriegelung leicht nach vorne und entfernen Sie sie anschließend vom Gehäuse.

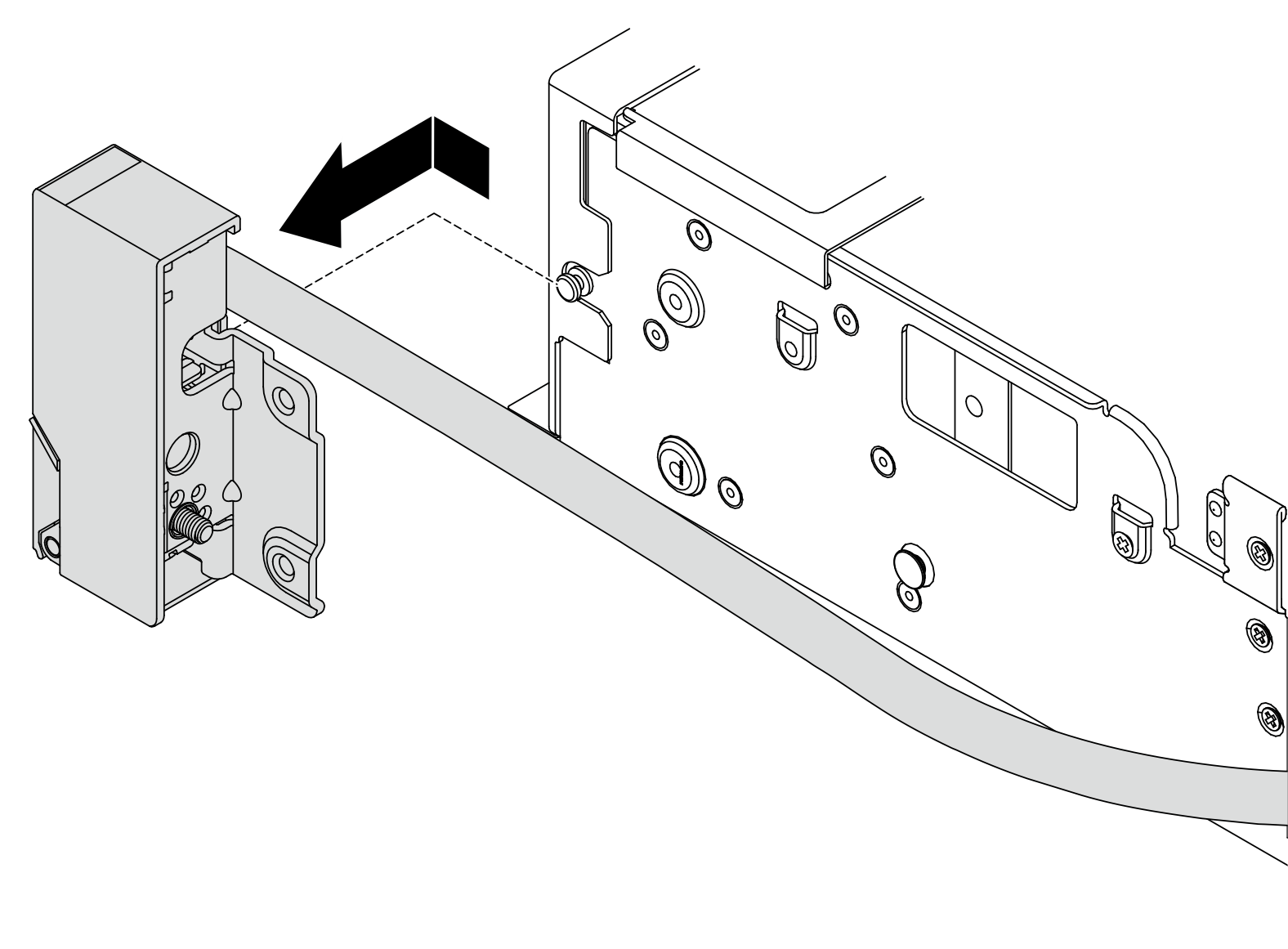

    Abbildung 3. Entfernen der Rack-Verriegelung
    Removing the rack latch

Nach dieser Aufgabe

Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.
