Remover as travas do rack

Siga as instruções nesta seção para remover as travas do rack.

Sobre esta tarefa

Atenção

  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

Procedimento

  1. Faça as preparações para a tarefa.
    1. Se o servidor estiver instalado em um rack, deslize o servidor para fora dos trilhos deslizantes do rack para acessar a tampa superior ou remover o servidor do rack. Consulte Substituição do servidor.
    2. (Opcional) remova o painel de segurança. Consulte o Remover o painel de segurança.
    3. Remova a tampa superior. Consulte Remover a tampa superior.
    4. Remova a placa defletora de ar. Consulte Remover o defletor de ar.
    5. Remova o compartimento do ventilador do sistema. Consulte Remover o compartimento do ventilador do sistema.
  2. Desconecte o cabo na trava do rack do conjunto de placa-mãe.
    Atenção
    Para evitar danos ao conjunto da placa-mãe, siga as instruções em Roteamento de cabos internos ao desconectar os cabos do componente.
  3. Remova o retentor do cabo.

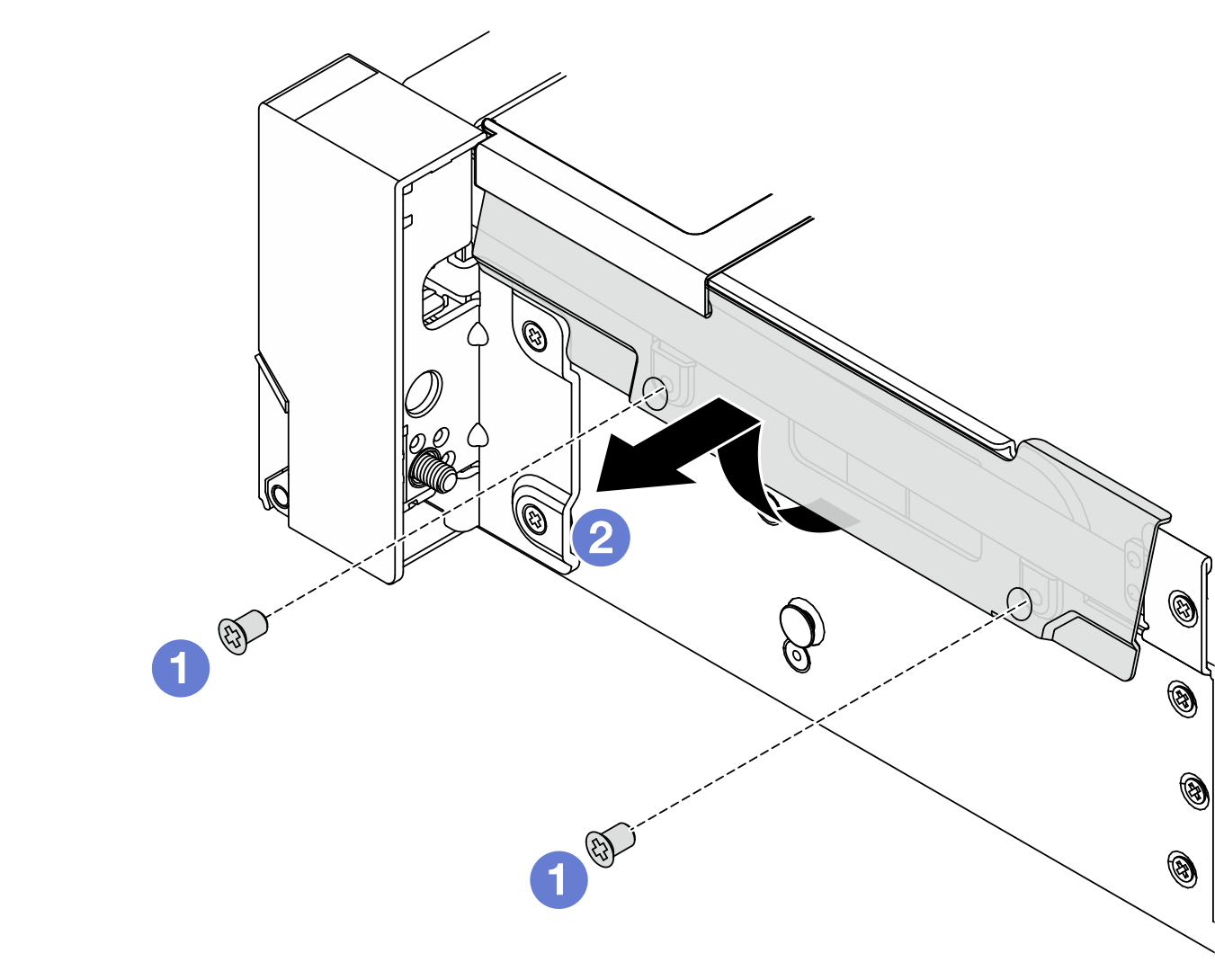

    Figura 1. Removendo o retentor de cabo
    Removing the cable retainer
    1. Remova os parafusos que prendem o retentor de cabos na lateral do servidor.
    2. Gire a parte inferior do retentor de cabos e remova-a do chassi.
  4. Remova os parafusos que fixam a trava do rack.

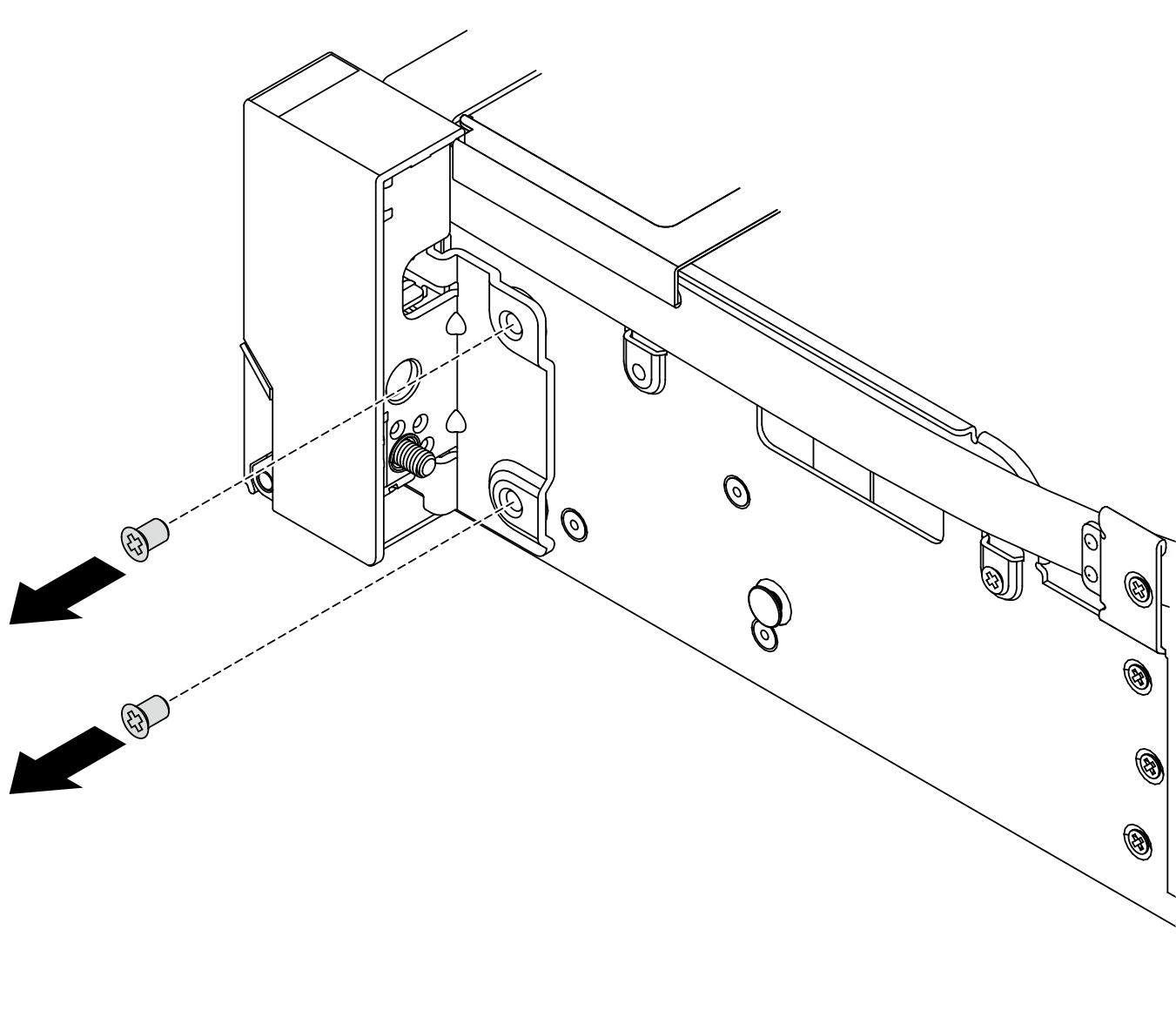

    Figura 2. Removendo os parafusos
    Removing the screws
  5. Deslize levemente a trava do rack para a frente e, em seguida, remova-a do chassi.

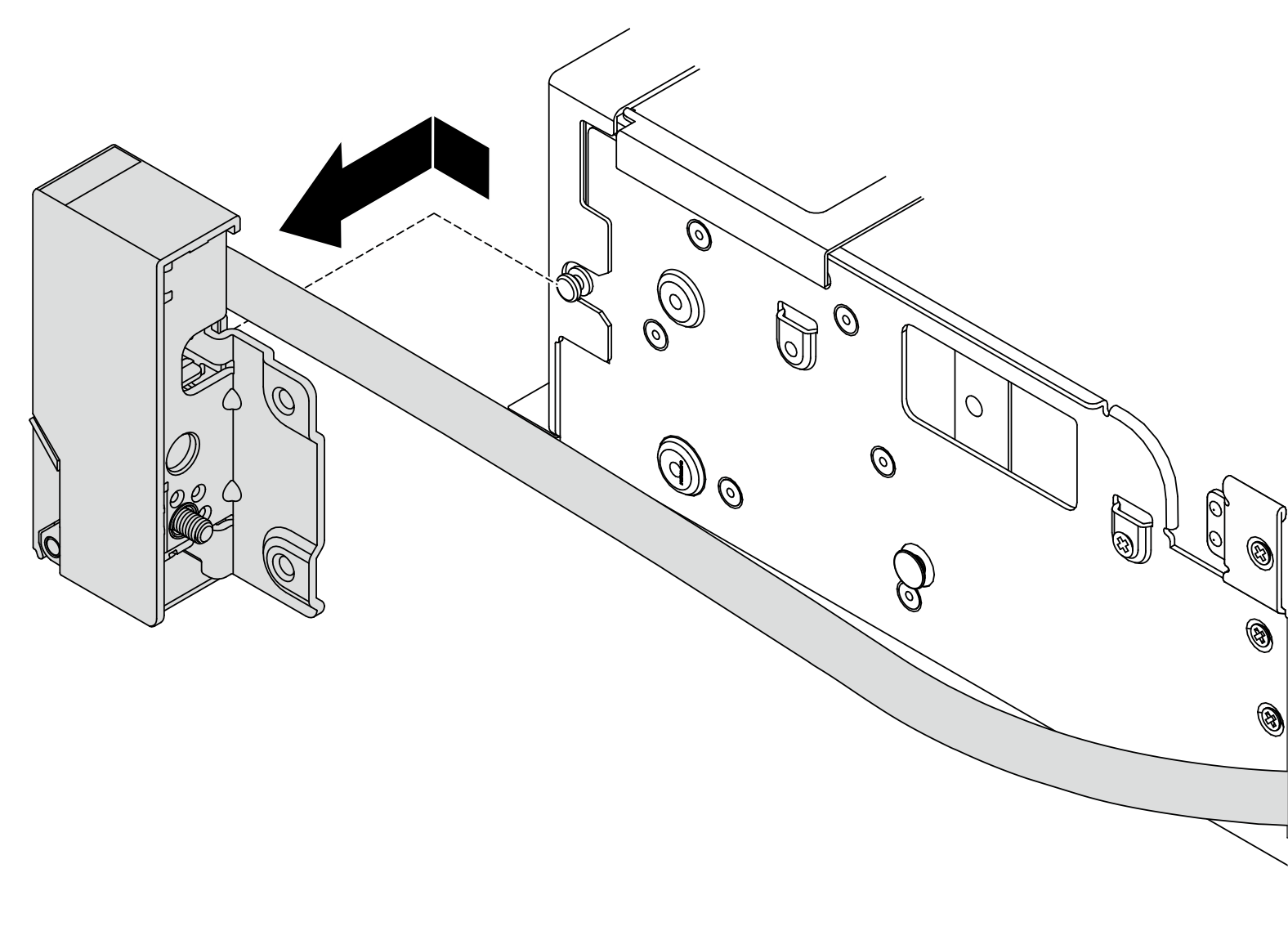

    Figura 3. Removendo a trava do rack
    Removing the rack latch

Depois de concluir

Se você receber instruções para retornar o componente ou o dispositivo opcional, siga todas as instruções do pacote e use os materiais do pacote para remessa que foram fornecidos.
