卸下機架閂鎖

請依照本節中的指示卸下機架閂鎖。

關於此作業

小心

  • 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。

  • 關閉伺服器和週邊裝置的電源，並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。

  • 將靜電敏感元件保存在防靜電保護袋中，直到安裝時才取出，且處理這些裝置時配戴靜電放電腕帶或使用其他接地系統，以避免暴露於靜電之中，否則可能導致系統停止運轉和資料遺失。

程序

  1. 為作業做好準備。
    1. 如果伺服器安裝在機架中，請沿著其機架滑軌將伺服器滑出以接觸上蓋，或從機架卸下伺服器。請參閱更換伺服器。
    2. （選用）卸下安全擋板。請參閱卸下安全擋板。
    3. 卸下上蓋。請參閱卸下上蓋。
    4. 卸下空氣擋板。請參閱卸下空氣擋板。
    5. 卸下系統風扇機盒。請參閱卸下系統風扇機盒。
  2. 從主機板組件上拔下機架閂鎖上的纜線。
    小心
    為避免損壞主機板組件，請確保在從主機板組件斷開纜線時，遵循內部纜線佈線中的指示。
  3. 卸下纜線固定夾。

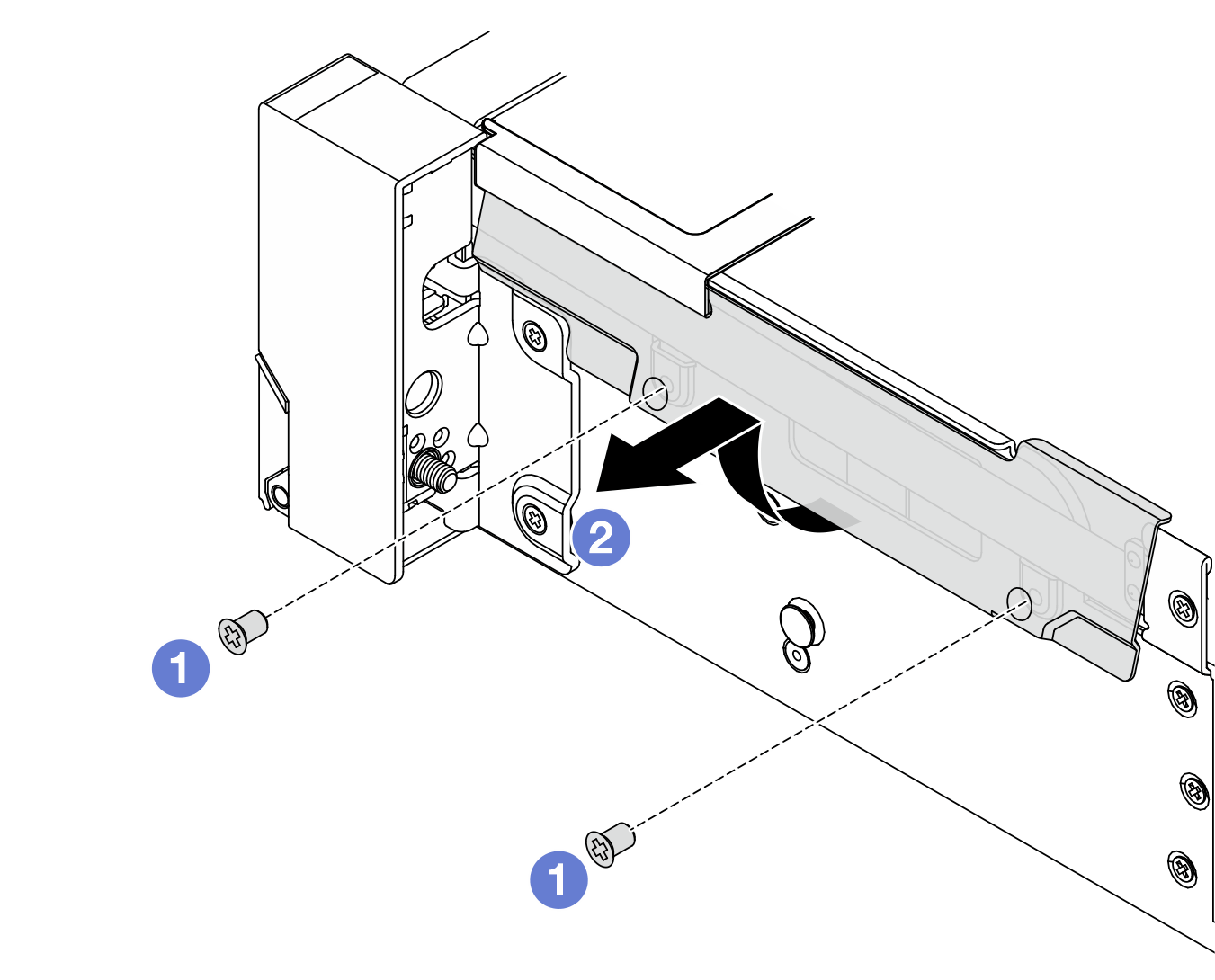

    圖 1. 卸下纜線固定夾
    Removing the cable retainer
    1. 將伺服器側邊用來固定纜線固定夾的螺絲卸下。
    2. 旋轉纜線固定器的下部，然後將其從機箱卸下。
  4. 卸下固定機架閂鎖的螺絲。

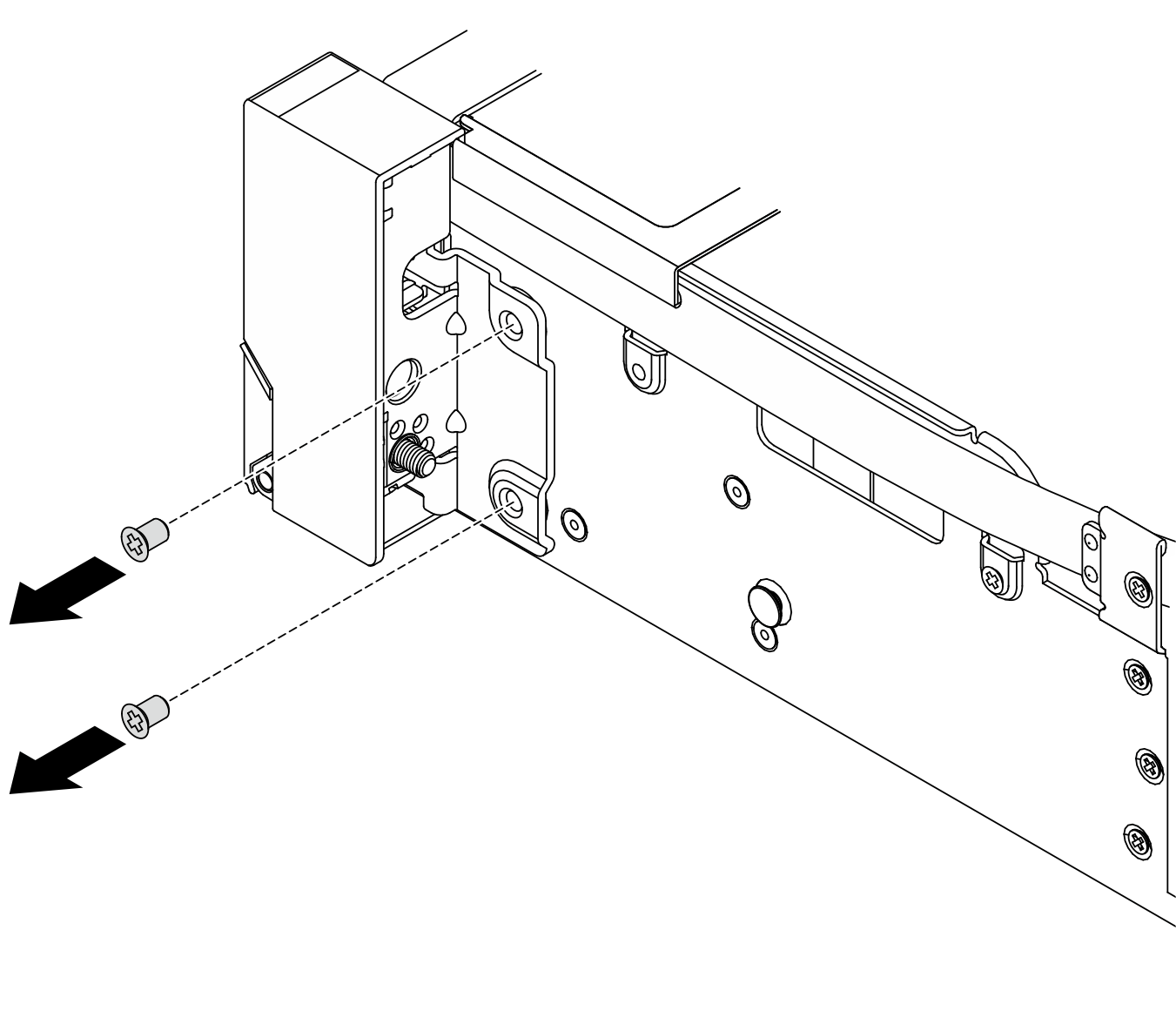

    圖 2. 卸下螺絲
    Removing the screws
  5. 將機架閂鎖稍微向前滑動，然後從機箱取出機架閂鎖。

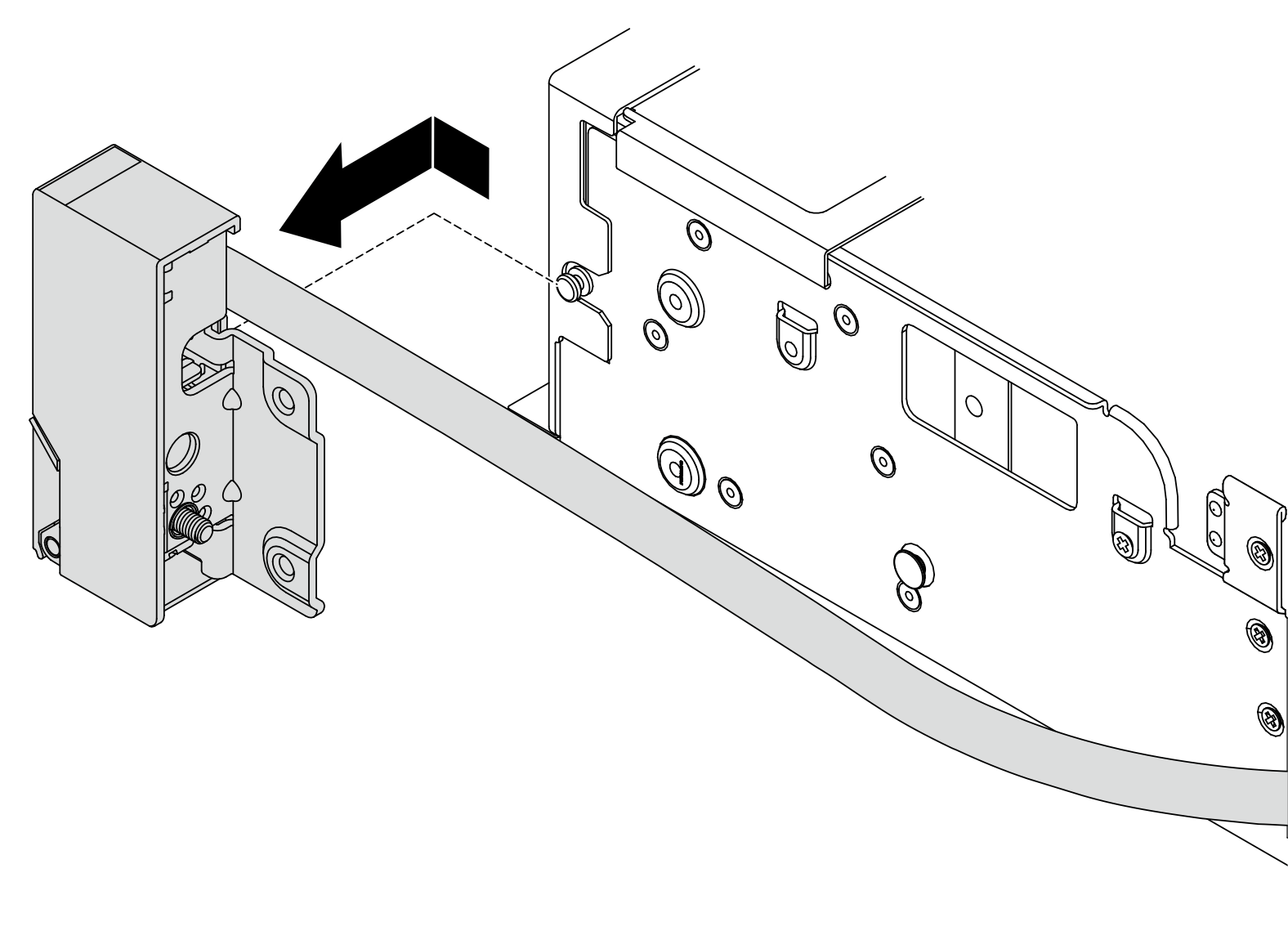

    圖 3. 卸下機架閂鎖
    Removing the rack latch

在您完成之後

如果指示您送回元件或選配裝置，請遵循所有包裝指示，並使用提供給您的任何包裝材料來運送。
