安裝機架閂鎖

請依照本節中的指示安裝機架閂鎖。

關於此作業

小心

  • 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。

  • 關閉伺服器和週邊裝置的電源，並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。

  • 將靜電敏感元件保存在防靜電保護袋中，直到安裝時才取出，且處理這些裝置時配戴靜電放電腕帶或使用其他接地系統，以避免暴露於靜電之中，否則可能導致系統停止運轉和資料遺失。

程序

  1. 將裝有新零件的防靜電保護袋與伺服器外部任何未上漆的表面進行接觸。然後從保護袋中取出新零件，並將其放置在防靜電表面上。
  2. 將機架閂鎖與機箱上的插腳對齊。然後，將機架閂鎖按至機箱，將其稍微向後滑動。
    註
    為避免纜線損壞，請確保纜線正確佈線，且未覆蓋螺絲孔，如下圖所示。

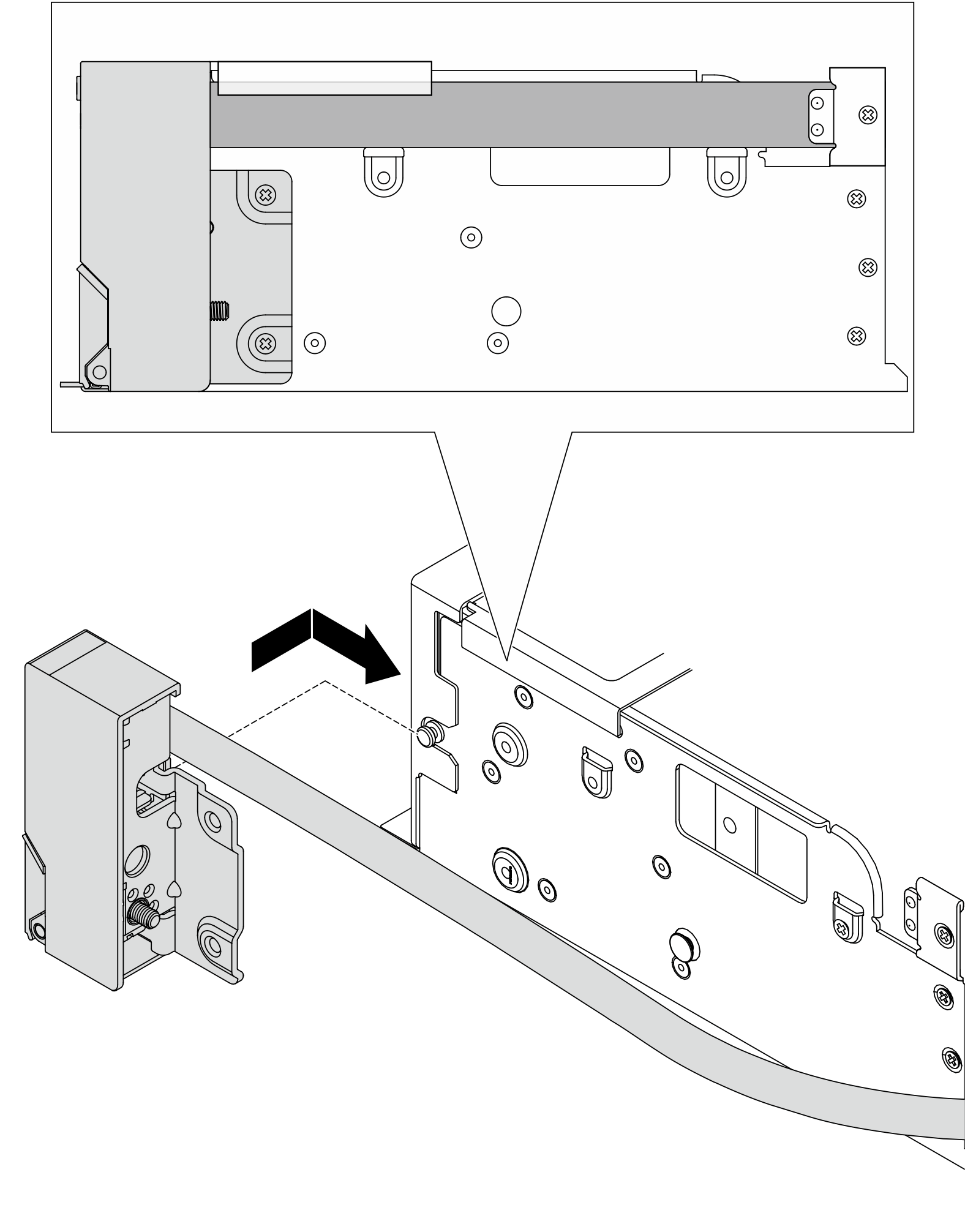

    圖 1. 安裝機架閂鎖
    Installing the rack latch
  3. 在伺服器側面鎖上螺絲以固定機架閂鎖。

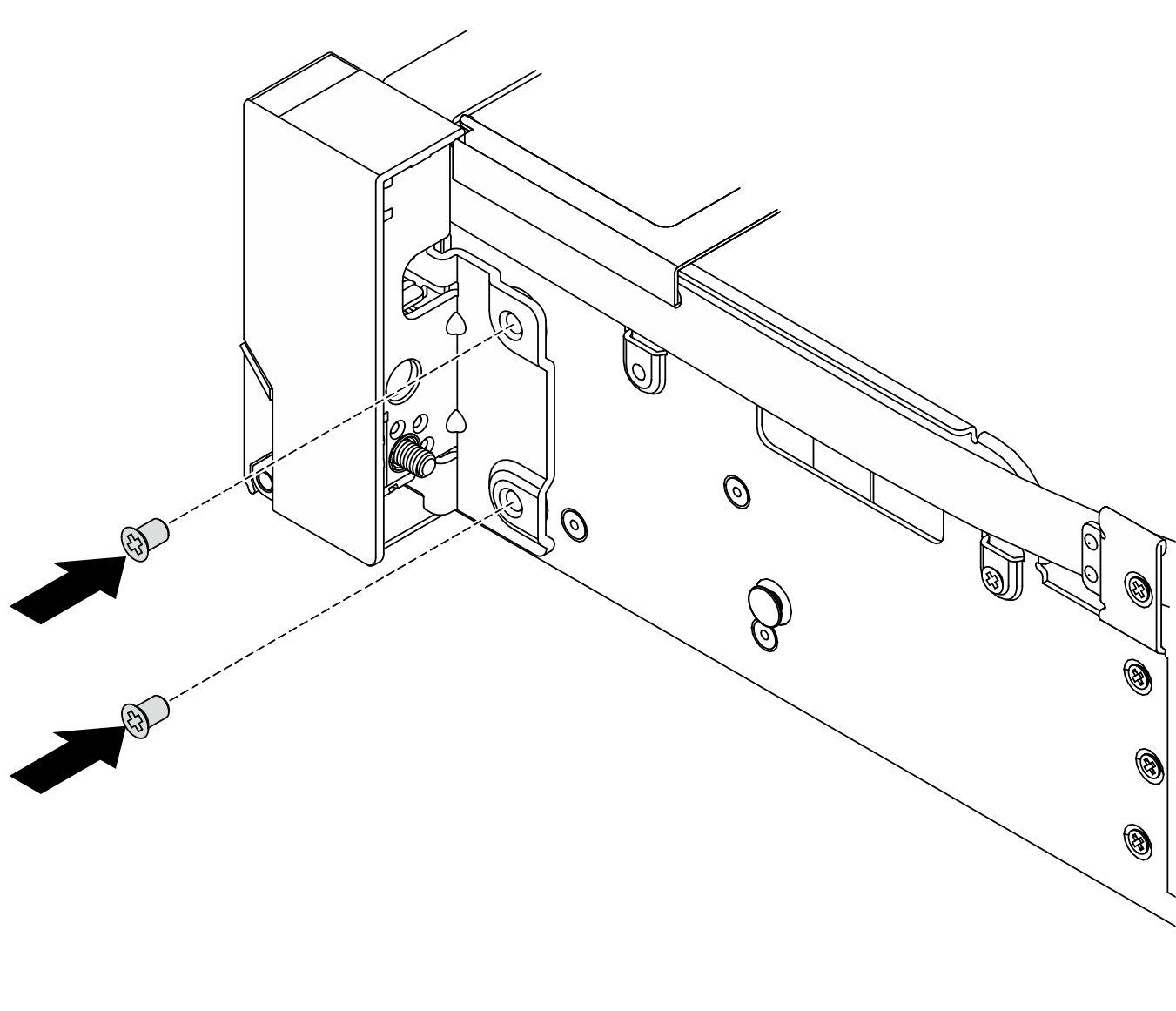

    圖 2. 鎖上螺絲
    Installing the screws
  4. 安裝纜線固定夾。

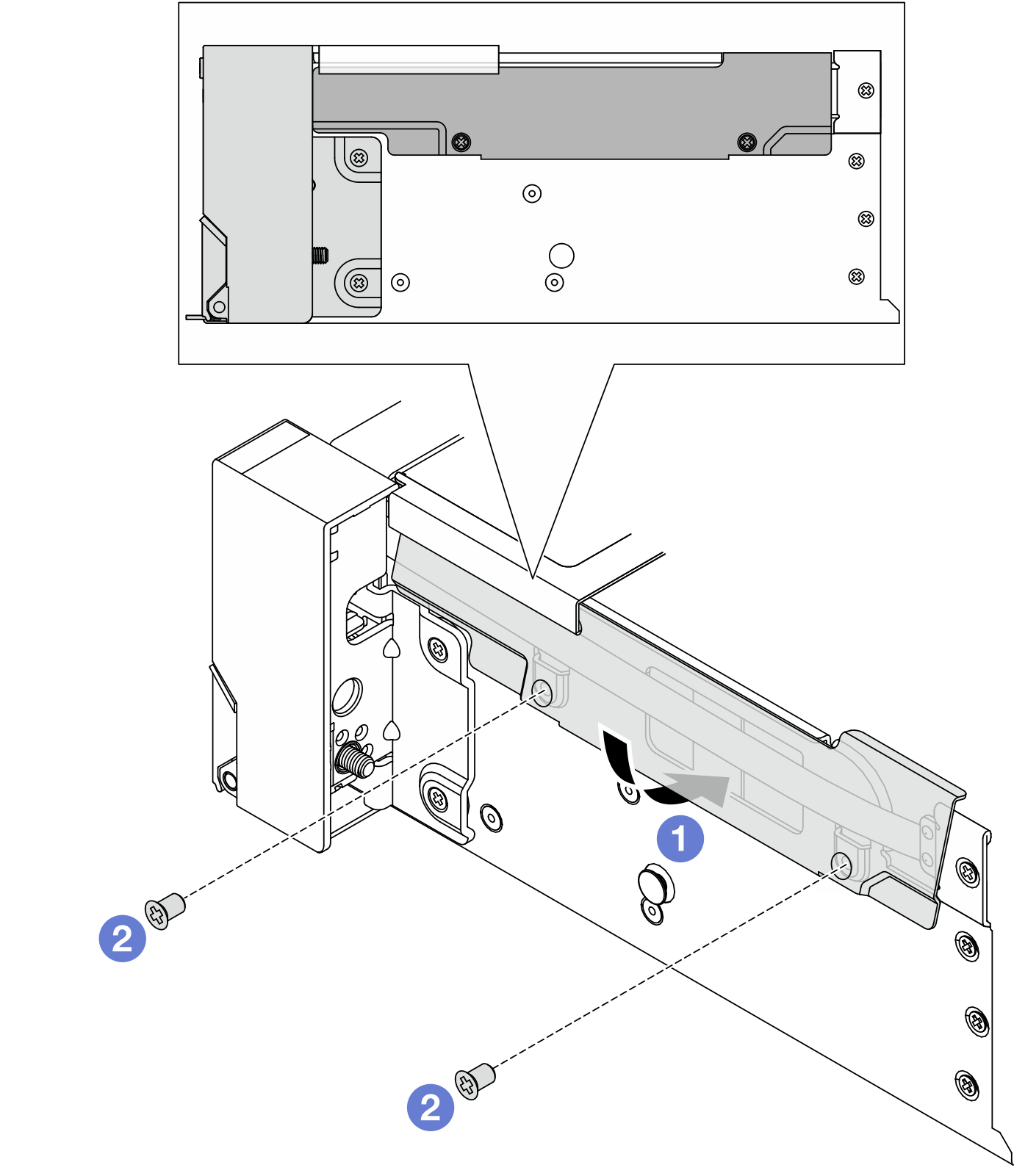

    圖 3. 安裝纜線固定夾
    Installing the cable retainer
    1. 將纜線固定器的上部插入機箱，然後旋轉下部以將機架閂鎖安裝到位。
    2. 鎖緊螺絲以固定纜線固定夾。
  5. 將機架閂鎖上的纜線連接到主機板組件。請參閱內部纜線佈線。

在您完成之後

  1. 安裝系統風扇機盒。請參閱安裝系統風扇機盒。

  2. 安裝空氣擋板。請參閱安裝空氣擋板。

  3. 完成零件更換請參閱完成零件更換。

  4. （選用）安裝安全擋板。請參閱安裝安全擋板。
