Installazione dei fermi del rack

Seguire le istruzioni riportate in questa sezione per installare i fermi del rack.

Informazioni su questa attività

Attenzione

  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

  • Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

Procedura

  1. Mettere a contatto l'involucro antistatico che contiene la nuova parte con una superficie non verniciata esterna al server. Quindi, estrarre la nuova parte dalla confezione e collocarla su una superficie antistatica.
  2. Allineare il fermo del rack al piedino sullo chassis. Quindi, premere il fermo del rack sullo chassis e farlo scorrere leggermente indietro.
    Nota
    Per evitare danni al cavo, assicurarsi che il cavo sia instradato correttamente e non copra i fori per viti, come mostrato di seguito.

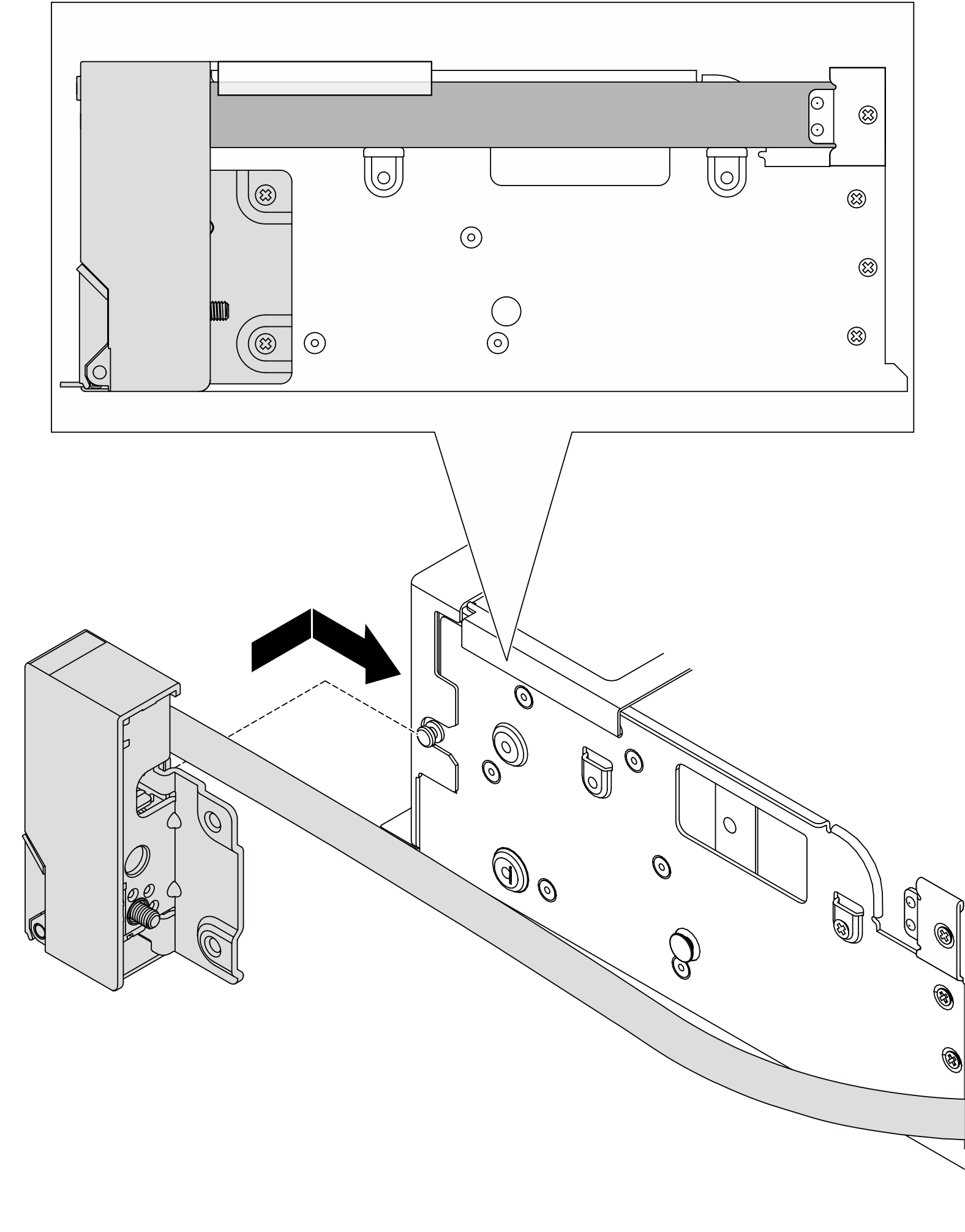

    Figura 1. Installazione del fermo del rack
    Installing the rack latch
  3. Installare le viti per fissare il fermo del rack sul lato del server.

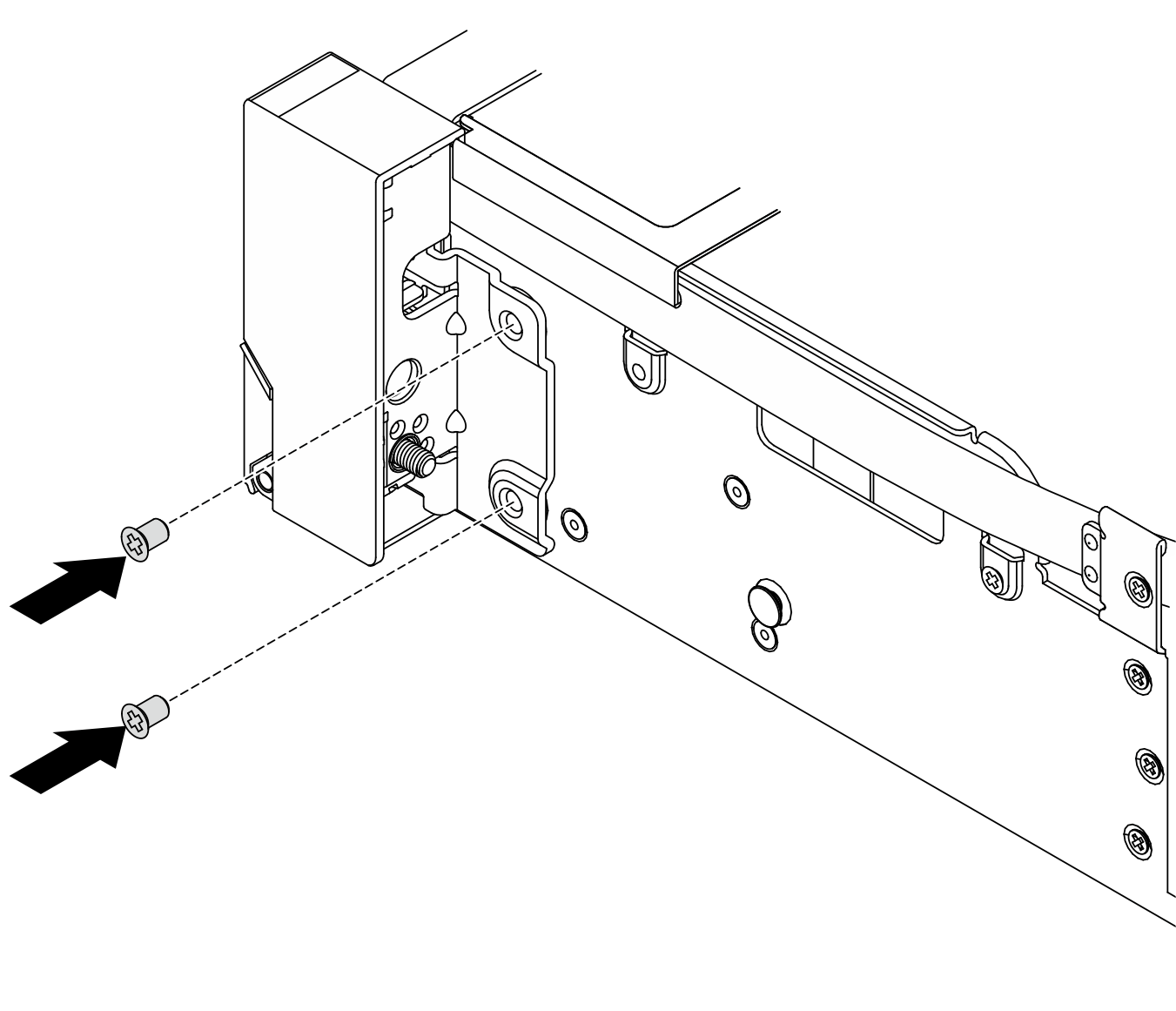

    Figura 2. Installazione delle viti
    Installing the screws
  4. Installare il fermacavo.

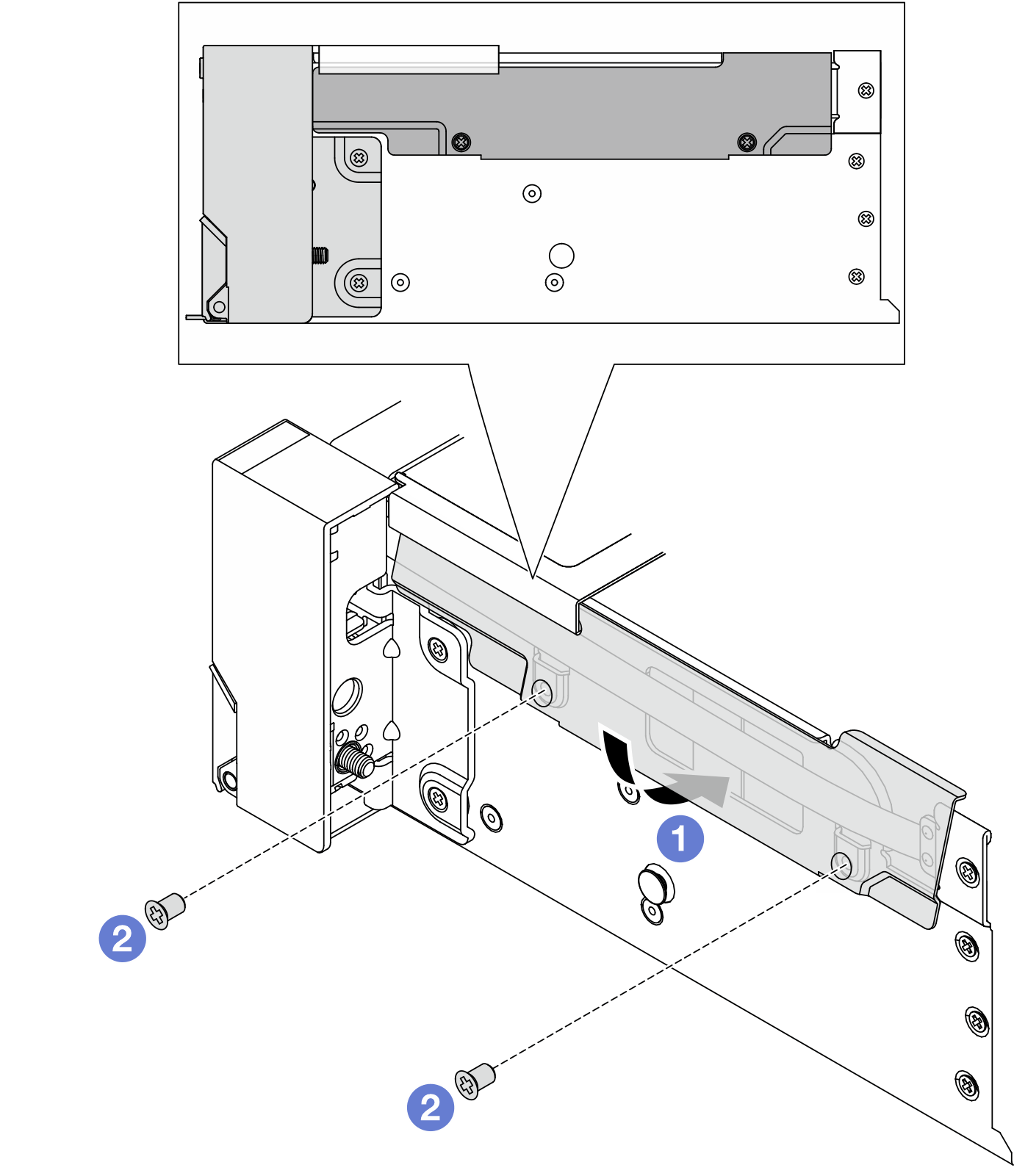

    Figura 3. Installazione del fermacavo
    Installing the cable retainer
    1. Inserire la parte superiore del fermacavo nello chassis, quindi ruotare la parte inferiore per installare il fermo del rack in posizione.
    2. Installare le viti per fissare il fermacavo.
  5. Collegare il cavo sul fermo del rack all'assieme della scheda di sistema. Vedere Instradamento dei cavi interni.

Dopo aver terminato

  1. Installare l'alloggiamento della ventola di sistema. Vedere Installazione dell'alloggiamento della ventola del sistema.

  2. Installare il deflettore d'aria. Vedere Installazione del deflettore d'aria.

  3. Completare la sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.

  4. (Facoltativo) Installare la mascherina di sicurezza. Vedere Installazione della mascherina di sicurezza.
