Установка защелок стойки

В этом разделе приведены инструкции по установке защелок стойки.

Об этой задаче

Внимание

  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

Процедура

  1. Коснитесь антистатической упаковкой, в которой находится новая деталь, любой неокрашенной поверхности вне сервера. Затем извлеките новую деталь из упаковки и разместите ее на антистатической поверхности.

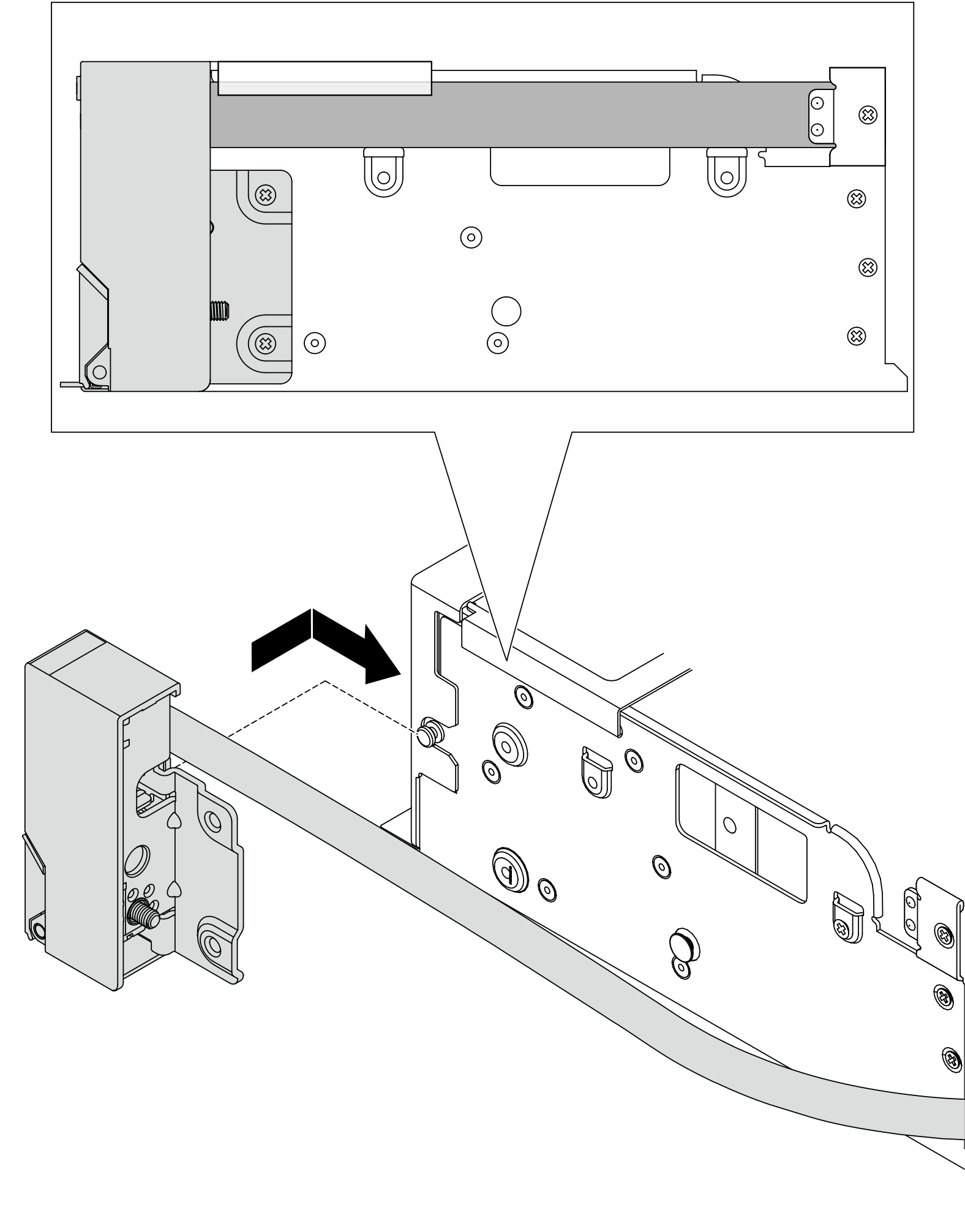

  2. Совместите защелку стойки со штырьком на раме. Затем нажмите на защелку стойки в направлении рамы и слегка сдвиньте ее назад.
    Прим.
    Во избежание повреждения кабеля убедитесь, что он проложен правильно и не закрывает отверстия для винтов, как показано ниже.
    Рис. 1. Установка защелки стойки
    Installing the rack latch

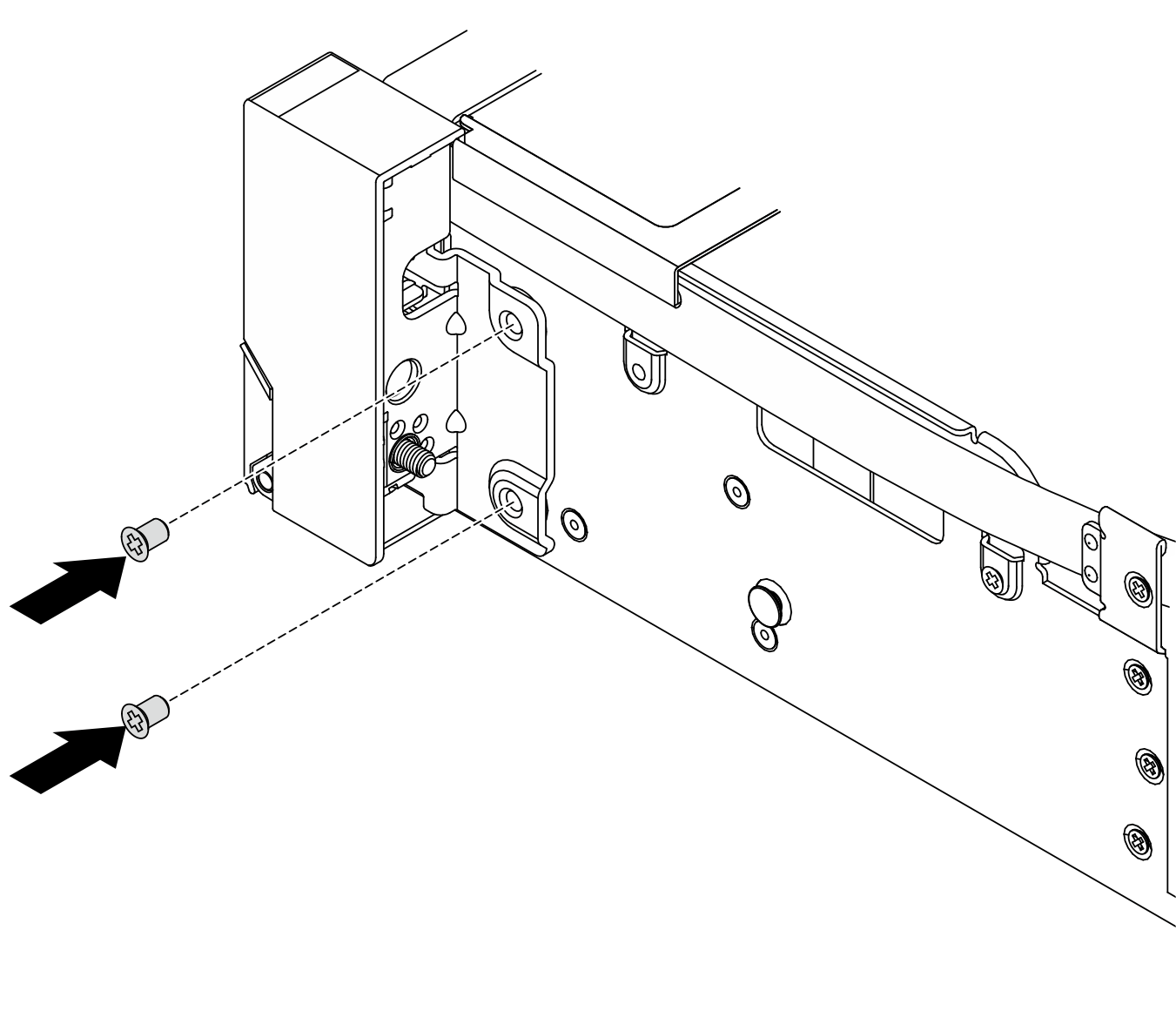

  3. Зафиксируйте защелку стойки с боковой стороны сервера винтами.
    Рис. 2. Установка винтов
    Installing the screws

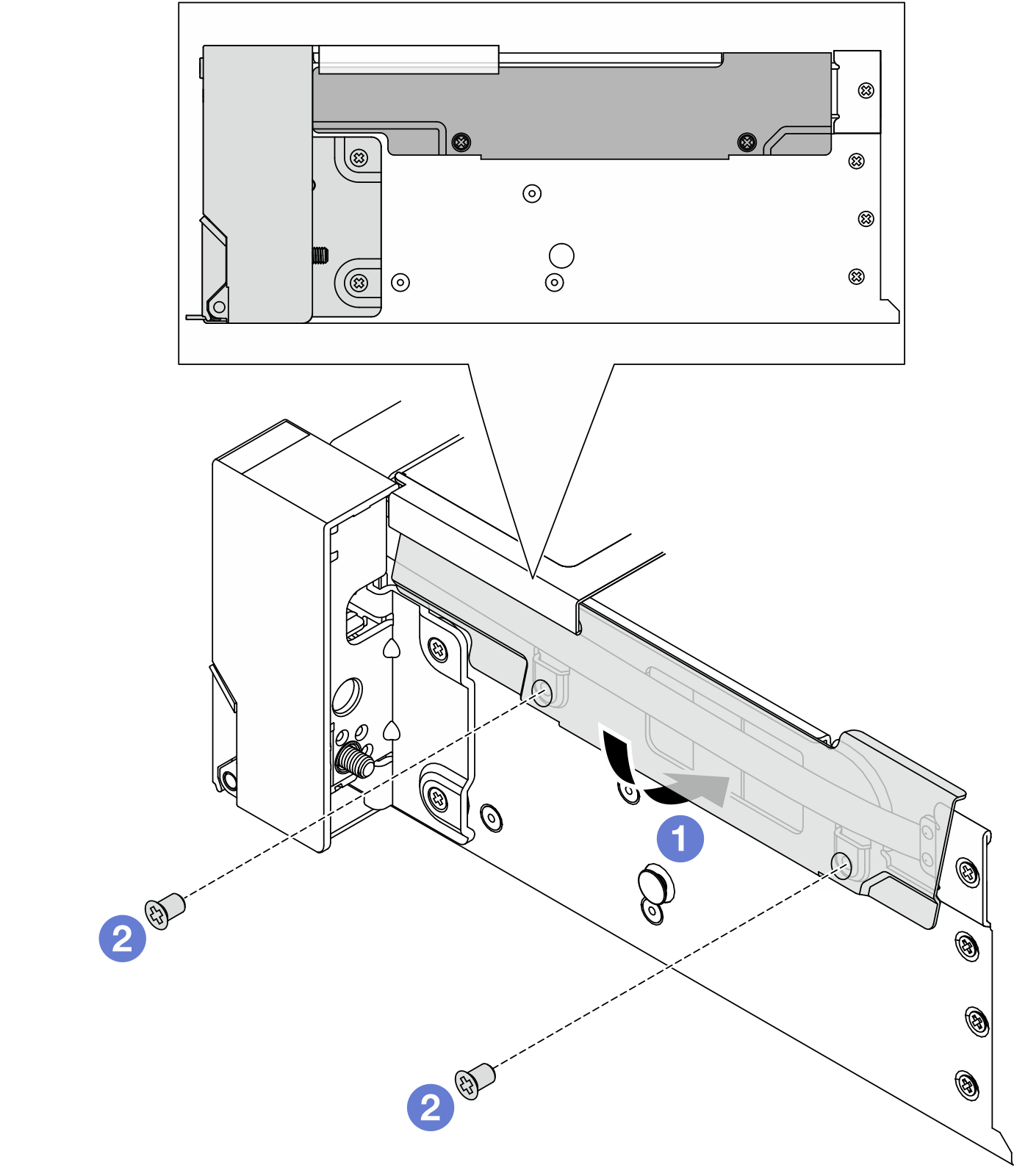

  4. Установите фиксатор кабелей.
    Рис. 3. Установка фиксатора кабелей
    Installing the cable retainer
    1. Вставьте верхнюю часть фиксатора кабелей в раму, а затем поверните нижнюю часть, чтобы установить защелку стойки на место.
    2. Закрепите фиксатор кабелей винтами.
  5. Подключите кабель на защелке стойки к блоку материнской платы. См. раздел Прокладка внутренних кабелей.

После завершения

  1. Установите отсек вентиляторов компьютера. См. раздел Установка отсека вентиляторов компьютера.

  2. Установите дефлектор. См. раздел Установка дефлектора.

  3. Завершите замену компонентов. См. раздел Завершение замены компонентов.

  4. (Необязательно) Установите защитную панель. См. раздел Установка защитной панели.
