Instalación de los pestillos del bastidor

Siga las instrucciones que aparecen en esta sección para instalar los pestillos del bastidor.

Acerca de esta tarea

Atención

  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

  • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

  • Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.

Procedimiento

  1. Ponga en contacto el envase antiestático que contiene la nueva pieza con cualquier superficie no pintada de la parte exterior del servidor. A continuación, saque la pieza nueva de la bolsa y colóquela en una superficie antiestática.
  2. Alinee el pestillo del bastidor con las patillas del chasis. A continuación, presione el pestillo del bastidor sobre el chasis y deslícelo suavemente hacia atrás.
    Nota
    Para evitar daños en el cable, asegúrese de que el cable esté bien colocado y de que no cubra los orificios de los tornillos, como se muestra a continuación.

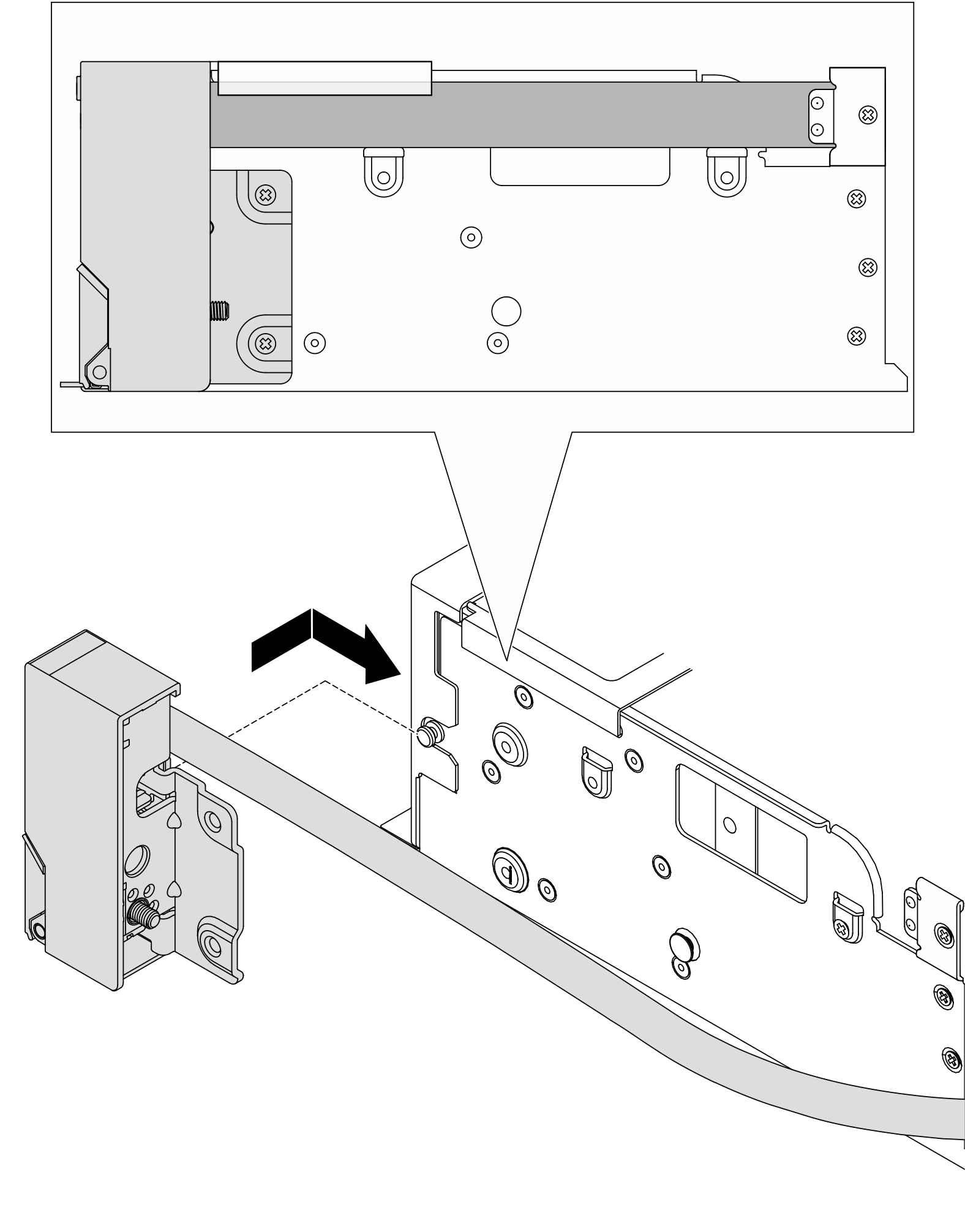

    Figura 1. Instalación del pestillo del bastidor
    Installing the rack latch
  3. Instale los tornillos para fijar el pestillo del bastidor en el lado del servidor.

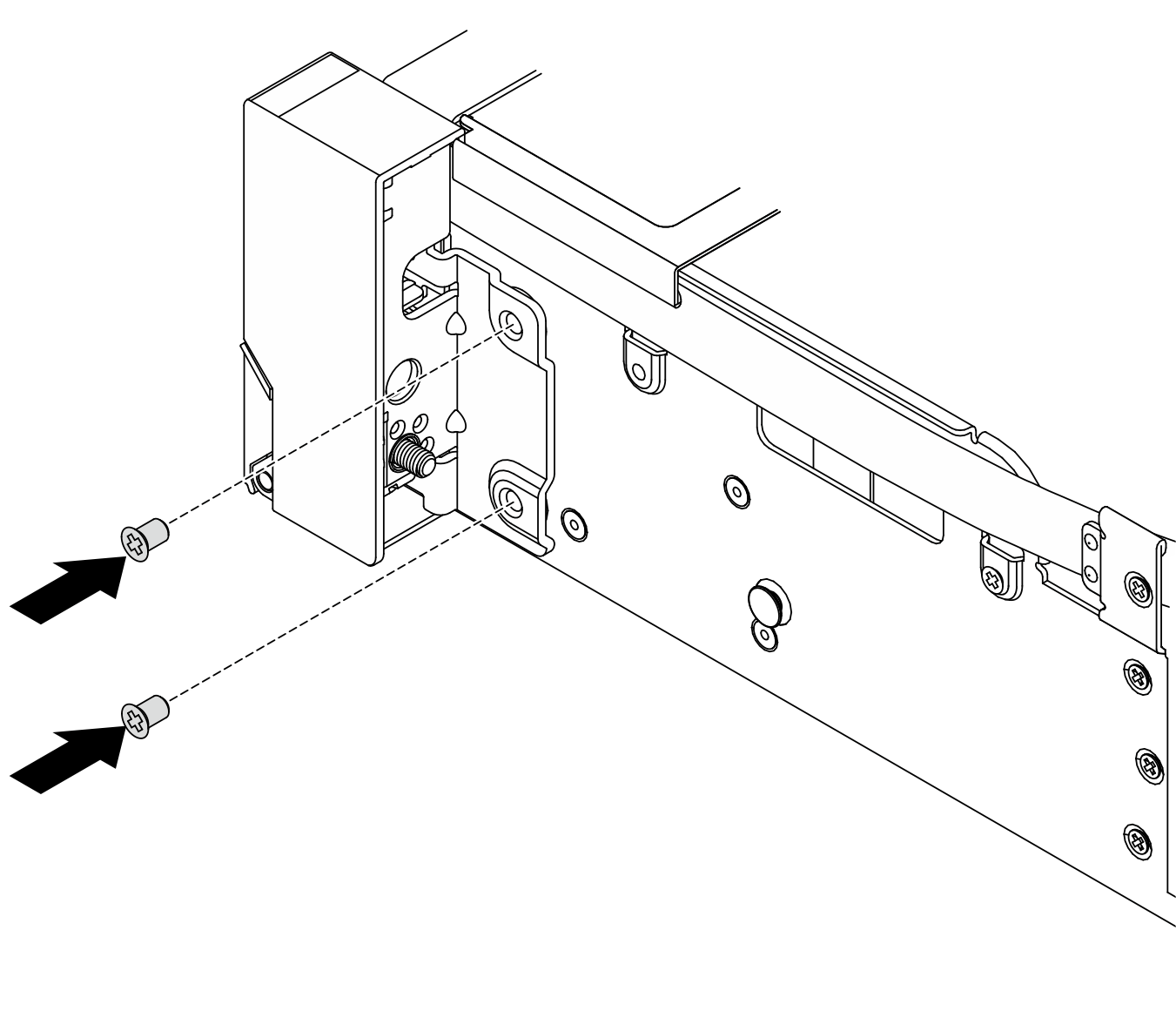

    Figura 2. Instalación de los tornillos
    Installing the screws
  4. Instale el soporte de cable.

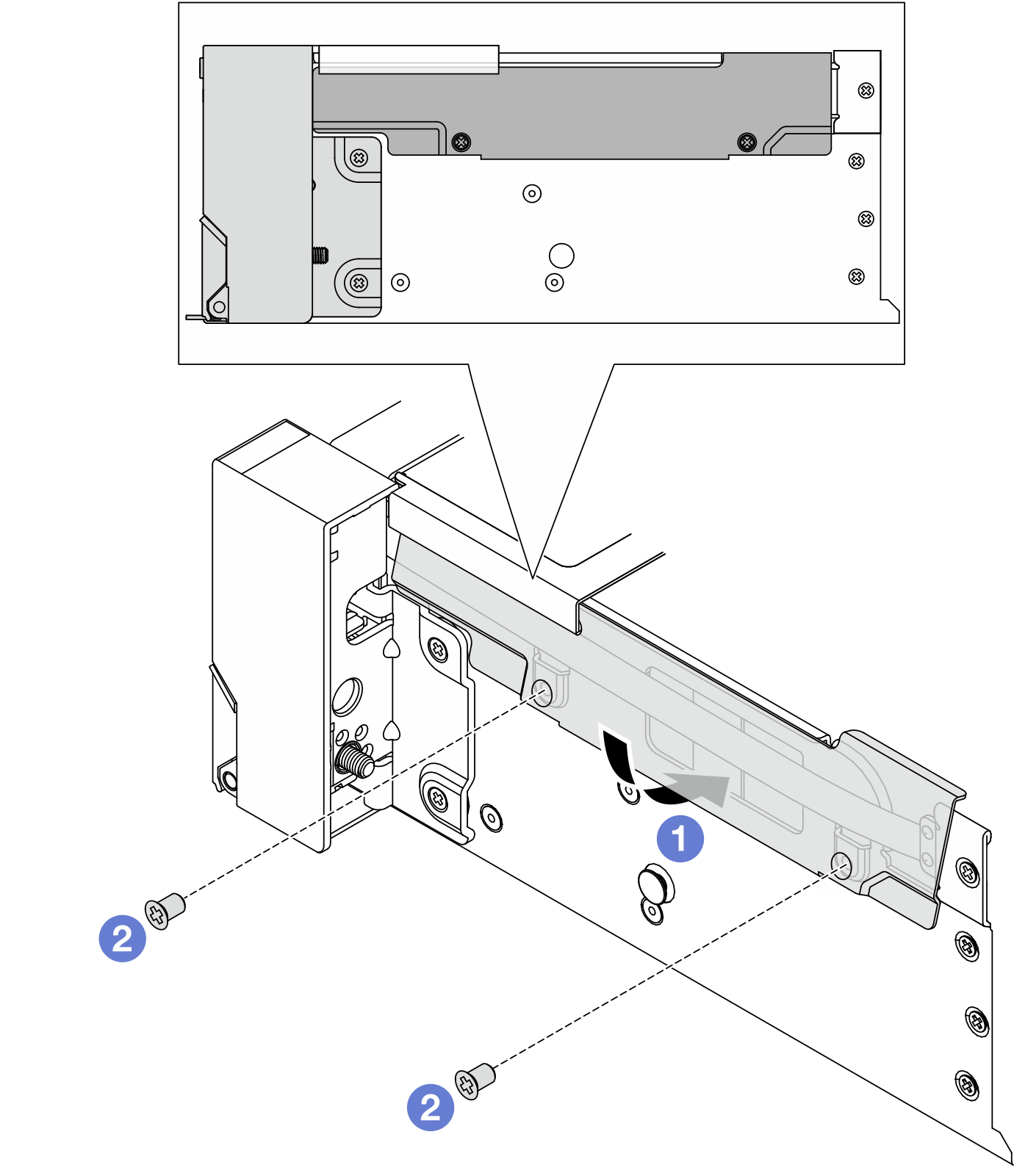

    Figura 3. Instalación del soporte de cable
    Installing the cable retainer
    1. Inserte la parte superior del soporte de cable en el chasis y, a continuación, gire la parte inferior para instalar el pestillo del bastidor en su lugar.
    2. Instale los tornillos para fijar el soporte de cable.
  5. Conecte el cable del pestillo del bastidor al conjunto de la placa del sistema. Consulte Disposición interna de los cables.

Después de finalizar

  1. Instale el compartimiento del ventilador del sistema. Consulte Instalación del compartimiento del ventilador del sistema.

  2. Instale el deflector de aire. Consulte Instalación del deflector de aire.

  3. Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.

  4. (Opcional) Instale el marco biselado de seguridad. Consulte Instalación del marco biselado de seguridad.
