ラック・ラッチの取り付け

ラック・ラッチを取り付けるには、このセクションの説明に従ってください。

このタスクについて

重要

  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

  • サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。

  • 静電気の影響を受けやすいコンポーネントは取り付け時まで帯電防止パッケージに収め、システム停止やデータの消失を招く恐れのある静電気にさらされないようにしてください。また、このようなデバイスを取り扱う際は静電気放電用リスト・ストラップや接地システムなどを使用してください。

手順

  1. 新しいパーツが入っている帯電防止パッケージを、サーバーの外側の塗装されていない面に接触させます。次に、新しいパーツを帯電防止パッケージから取り出し、帯電防止板の上に置きます。
  2. ラック・ラッチをシャーシ上のピンと位置合わせします。次に、ラック・ラッチをシャーシに押し付け、後方に少しスライドさせます。
    注
    ケーブルの損傷を避けるため、以下に示すように、ケーブルが正しく配線され、ねじ穴を覆っていないことを確認してください。

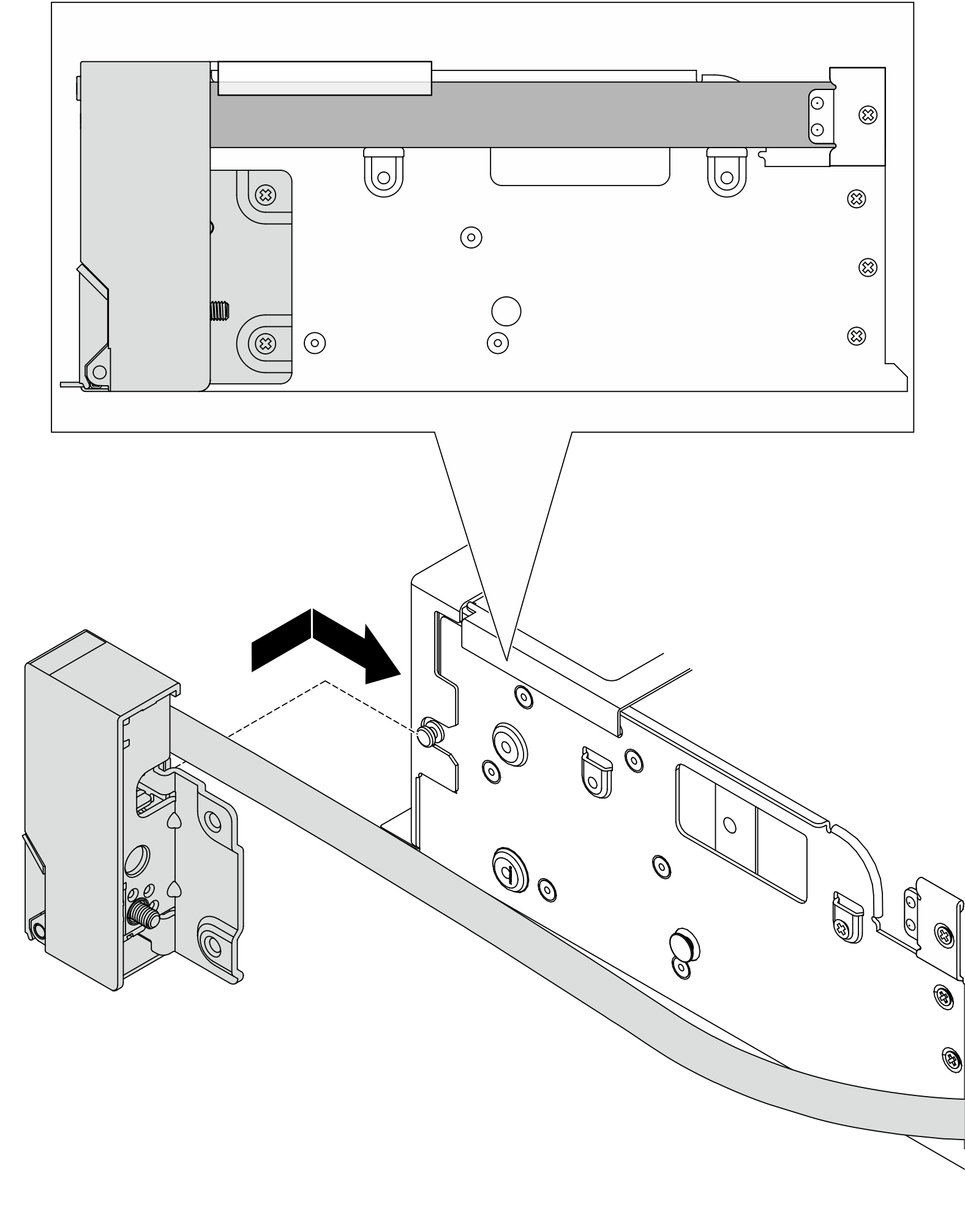

    図 1. ラック・ラッチの取り付け
    Installing the rack latch
  3. ねじを使用して、サーバーの側面にラック・ラッチを固定します。

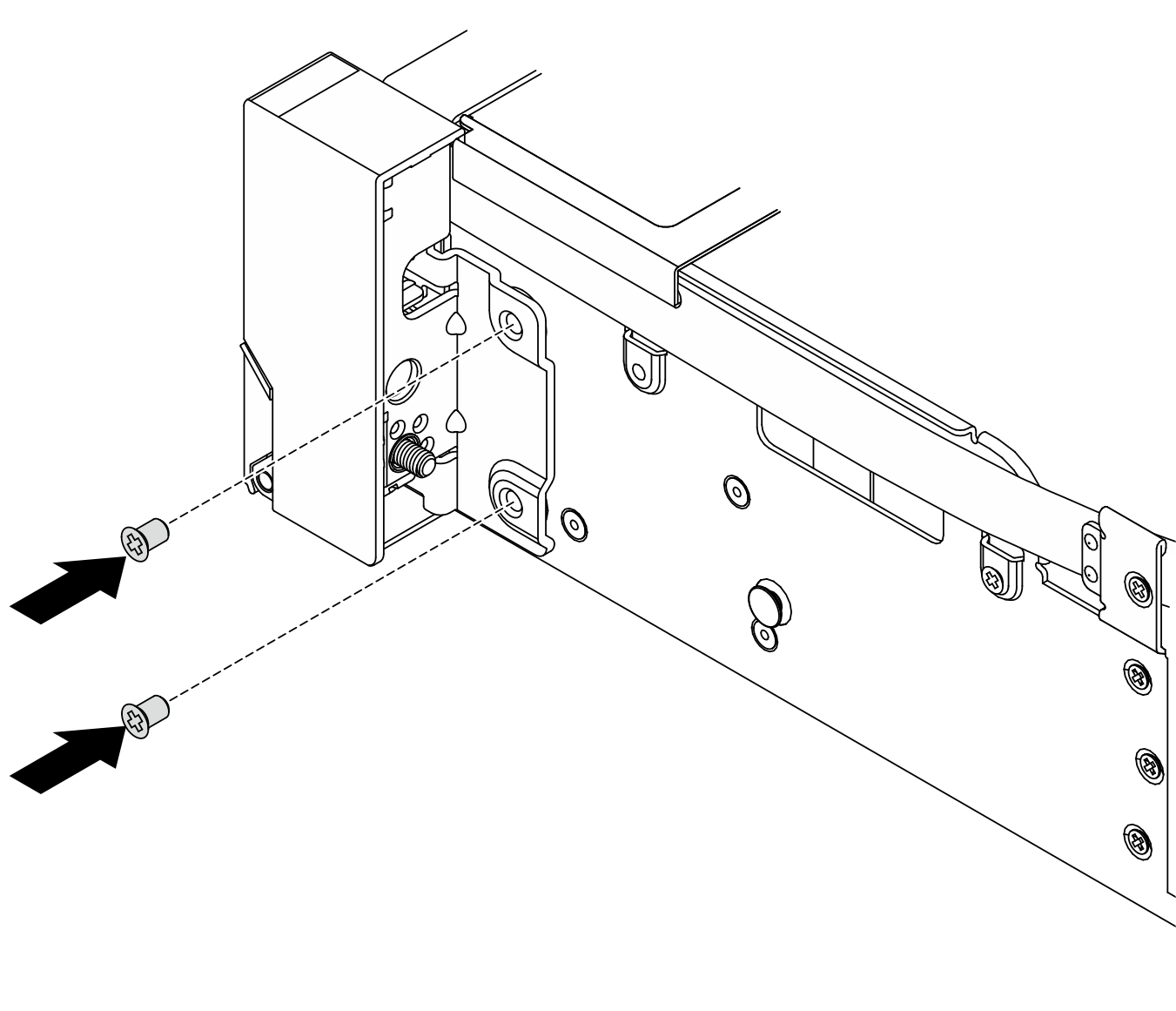

    図 2. ねじの取り付け
    Installing the screws
  4. ケーブル保持具を取り付けます。

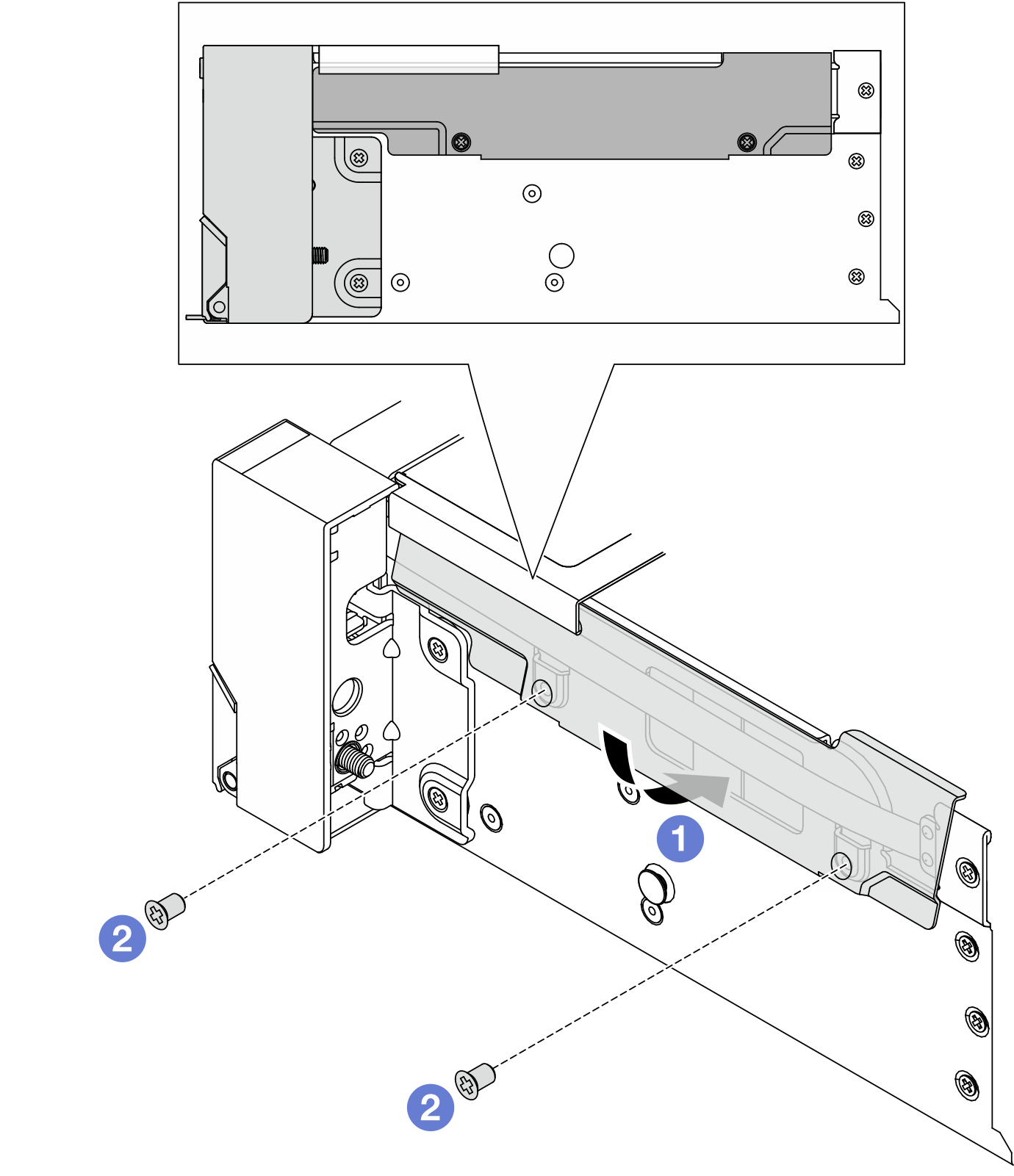

    図 3. ケーブル保持具の取り付け
    Installing the cable retainer
    1. ケーブル保持具の上部をシャーシに挿入し、下部を回転させてラック・ラッチを所定の位置に取り付けます。
    2. ねじを取り付けてケーブル保持具を固定します。
  5. ラック・ラッチのケーブルをシステム・ボード・アセンブリーに接続します。内部ケーブルの配線を参照してください。

完了したら

  1. システム・ファン・ケージを取り付けます。システム・ファン・ケージの取り付けを参照してください。

  2. エアー・バッフルを取り付けます。エアー・バッフルの取り付けを参照してください。

  3. 部品交換を完了します。部品交換の完了を参照してください。

  4. (オプション)セキュリティー・ベゼルを取り付けます。セキュリティー・ベゼルの取り付けを参照してください。
