Installation des taquets de l’armoire

Suivez les instructions de cette section pour installer les loquets de l'armoire.

À propos de cette tâche

Avertissement

  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

  • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

Procédure

  1. Mettez l’emballage antistatique contenant le nouveau composant en contact avec une zone extérieure non peinte du serveur. Ensuite, déballez le nouveau composant et posez-le sur une surface de protection électrostatique.
  2. Alignez le taquet d’armoire sur la broche du châssis. Poussez ensuite le taquet d’armoire sur le châssis et faites-le glisser légèrement vers l’arrière.
    Remarque
    Pour éviter d'endommager le câble, assurez-vous qu'il est acheminé de manière correcte et qu'il ne recouvre pas les trous de vis, comme illustré ci-dessous.

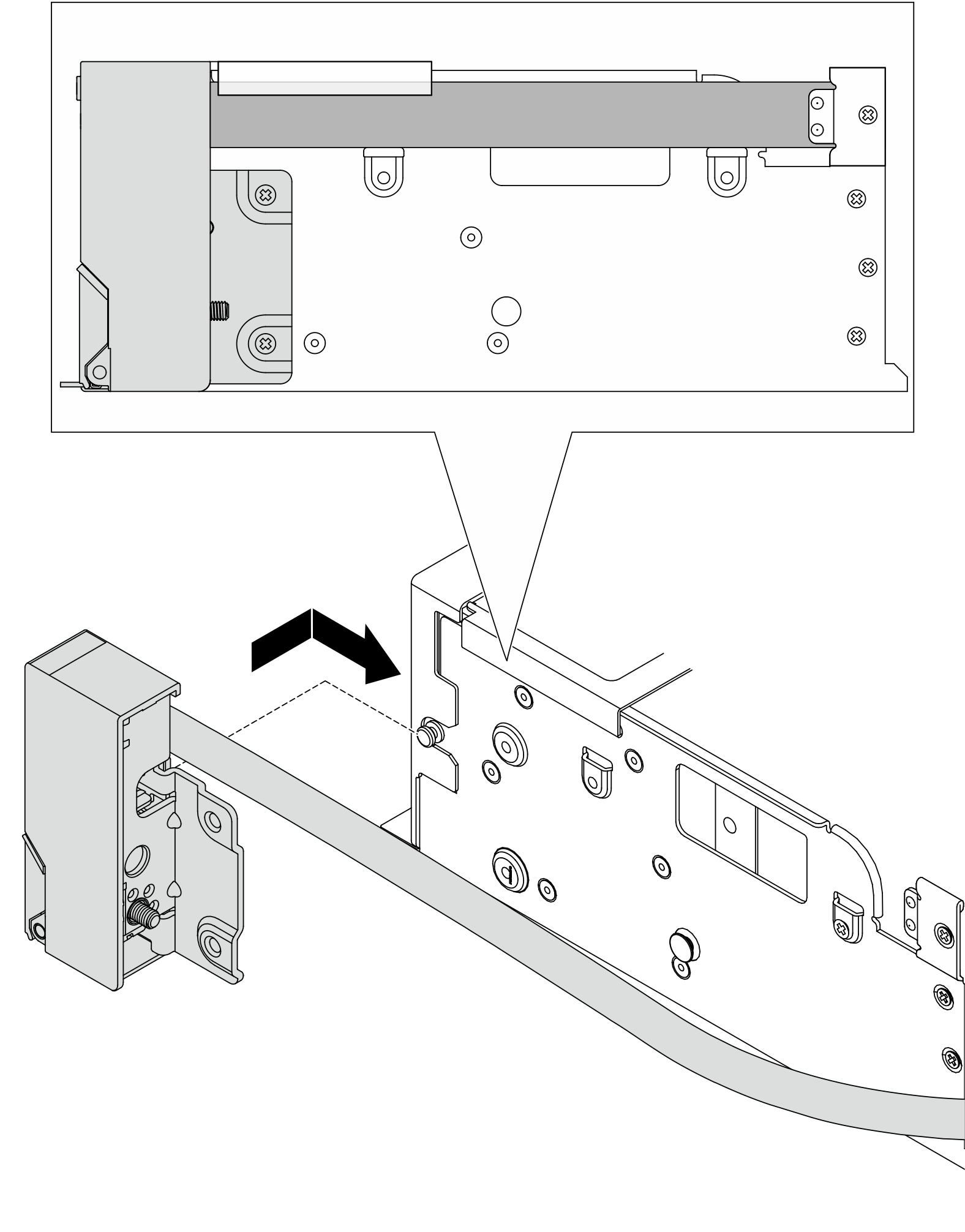

    Figure 1. Installation du taquet d’armoire
    Installing the rack latch
  3. Installez les vis pour fixer le taquet d’armoire sur le côté du serveur.

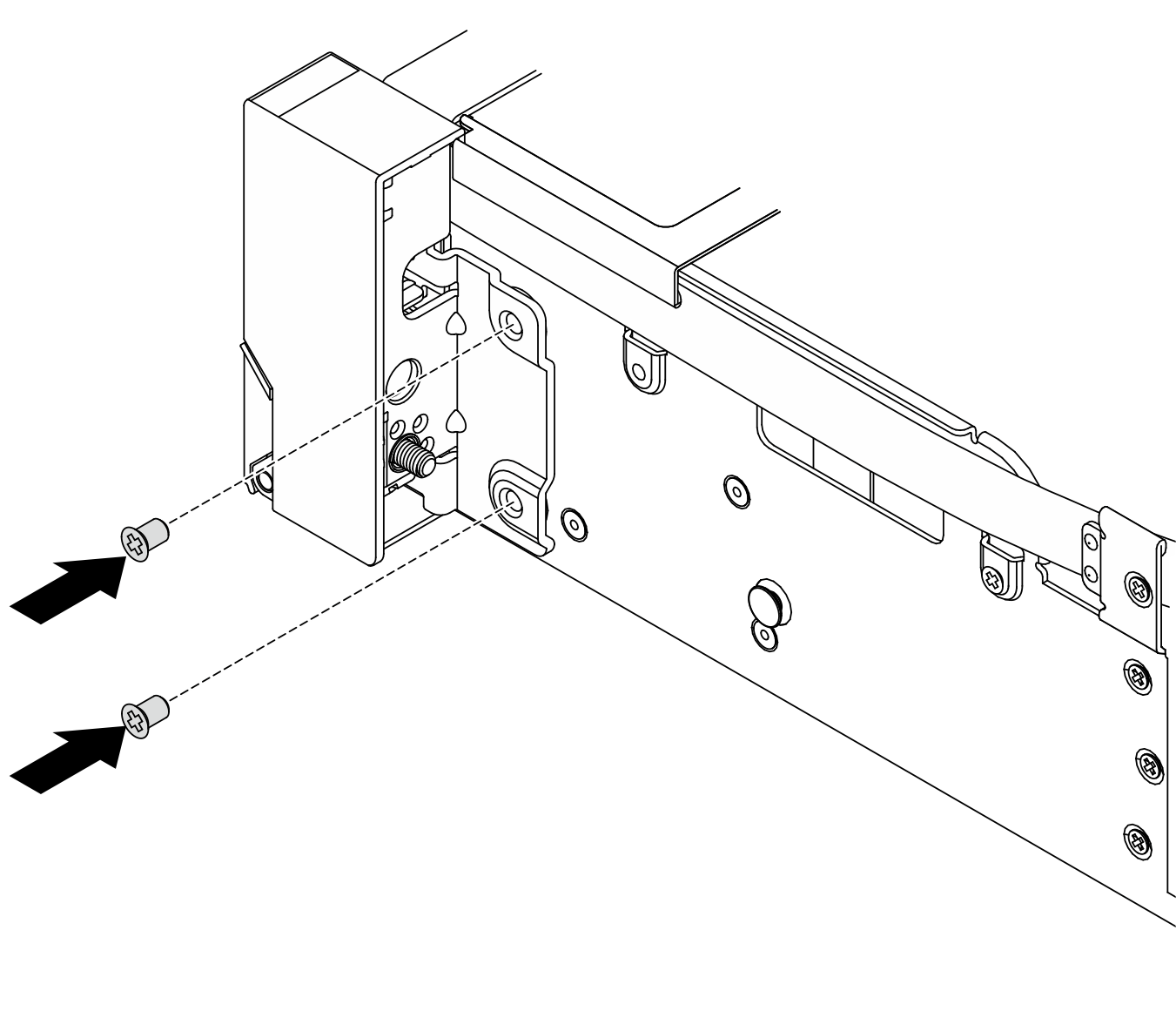

    Figure 2. Installation des vis
    Installing the screws
  4. Installez le dispositif de retenue de câble.

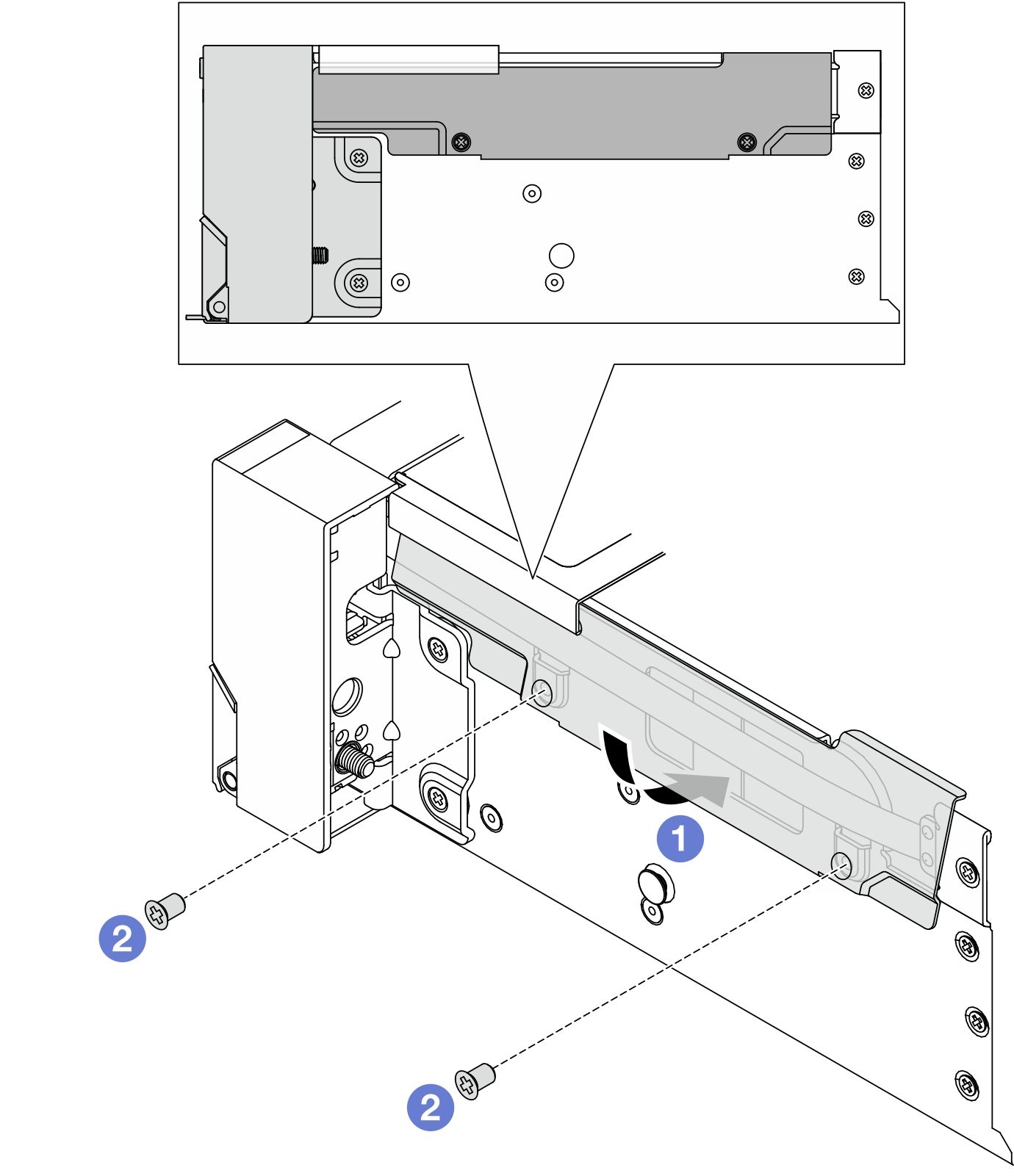

    Figure 3. Installation du dispositif de retenue de câble
    Installing the cable retainer
    1. Insérez la partie supérieure du dispositif de retenue de câble dans le châssis, puis faites pivoter la partie inférieure pour installer le taquet d'armoire.
    2. Installez les vis pour fixer le dispositif de retenue des câbles.
  5. Branchez le câble du taquet d'armoire au bloc carte mère. Voir Cheminement interne des câbles.

Après avoir terminé

  1. Installez le boîtier de ventilateur système. Voir Installation du boîtier de ventilateur système.

  2. Installez la grille d’aération. Voir Installation de la grille d’aération.

  3. Terminez le remplacement des composants. Pour plus d’informations, voir Fin du remplacement des composants.

  4. (En option) Installez le panneau de sécurité. Pour plus d’informations, voir Installation du panneau de sécurité.
