랙 래치 설치

이 섹션의 지침에 따라 랙 래치를 설치하십시오.

이 작업 정보

주의

  • 설치 지침 및 안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

  • 서버와 주변 장치의 전원을 끄고 전원 코드와 모든 외부 케이블을 분리하십시오. 서버 전원 끄기의 내용을 참조하십시오.

  • 설치하기 전까지 정전기에 민감한 구성 요소는 정전기 방지 포장재에 넣어 두고 정전기 방전 손목 스트랩 또는 기타 접지 시스템을 갖춘 상태로 장치를 다루어 정전기에 노출되지 않도록 하십시오.

절차

  1. 새 부품이 들어 있는 정전기 방지 포장재를 서버 외부의 도포되지 않은 표면에 대십시오. 그런 다음 포장재에서 새 부품을 꺼내 정전기 방지 표면에 놓으십시오.
  2. 섀시의 핀에 랙 래치를 맞추십시오. 그런 다음 랙 래치를 섀시에 대고 뒤로 살짝 밀어 넣으십시오.
    주
    케이블 손상을 방지하려면 아래 그림과 같이 케이블이 올바르게 배선되어 있고 나사 구멍을 덮지 않는지 확인하십시오.

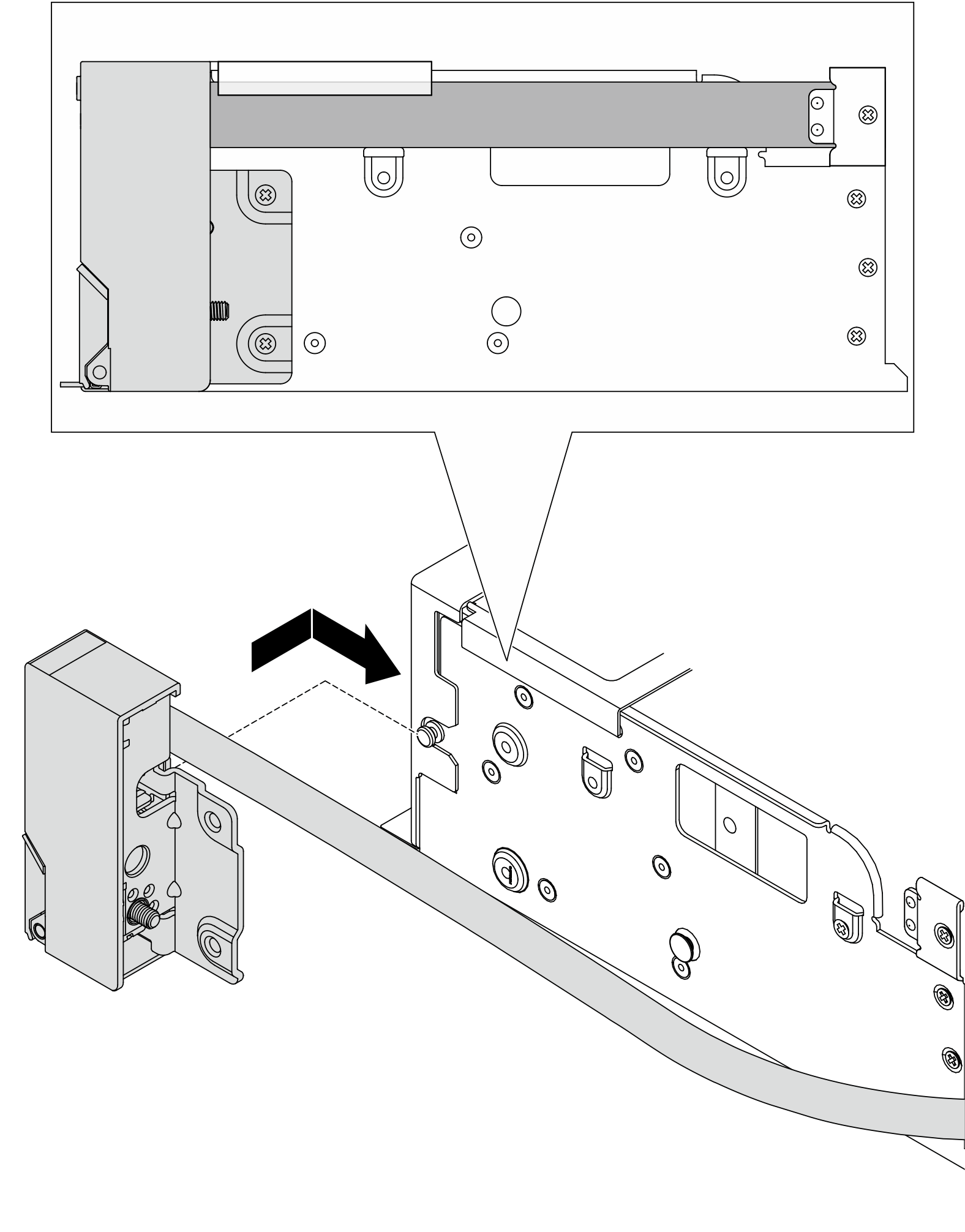

    그림 1. 랙 래치 설치
    Installing the rack latch
  3. 나사를 설치하여 서버의 측면에 랙 래치를 고정하십시오.

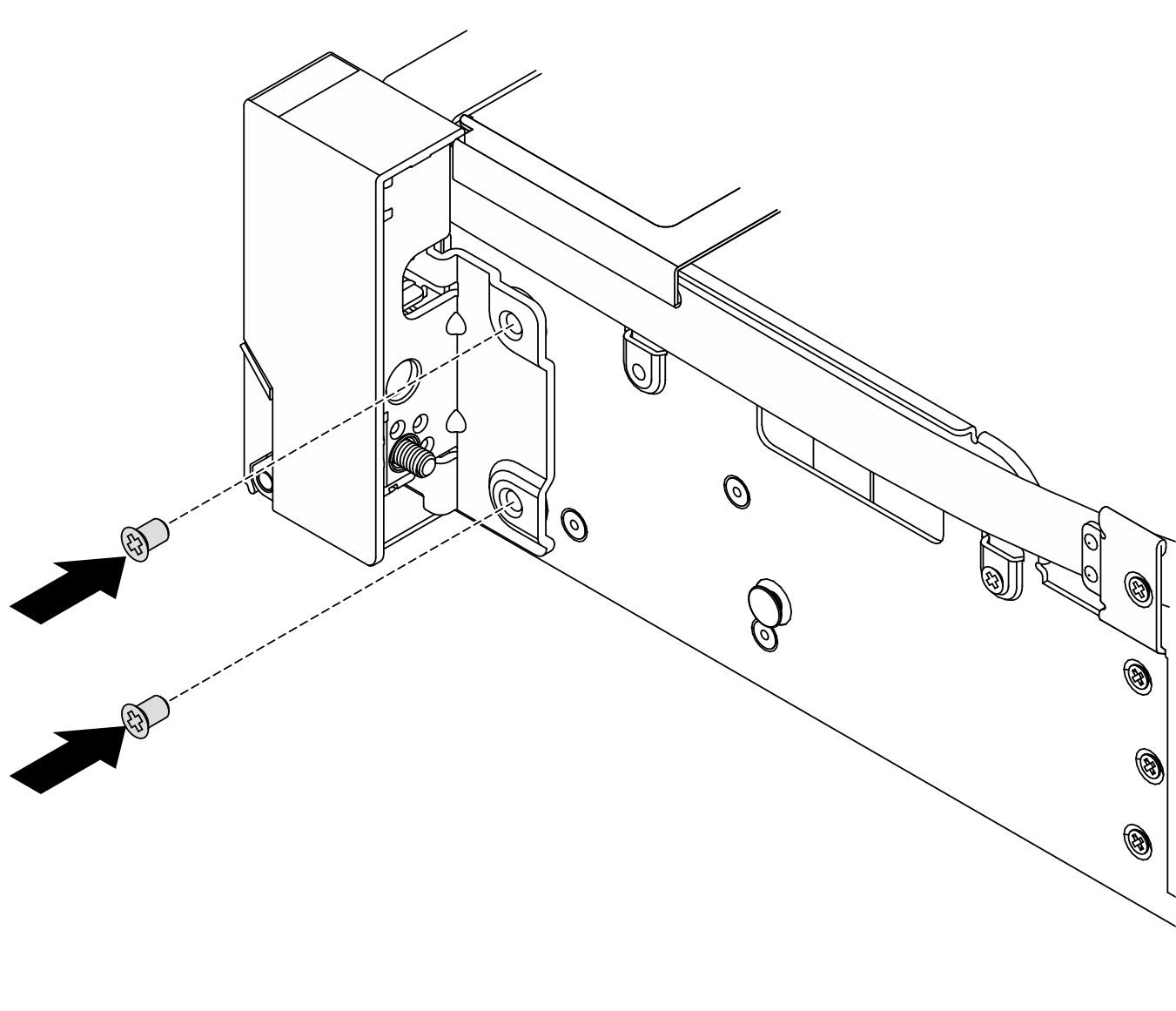

    그림 2. 나사 설치
    Installing the screws
  4. 케이블 고정장치를 설치하십시오.

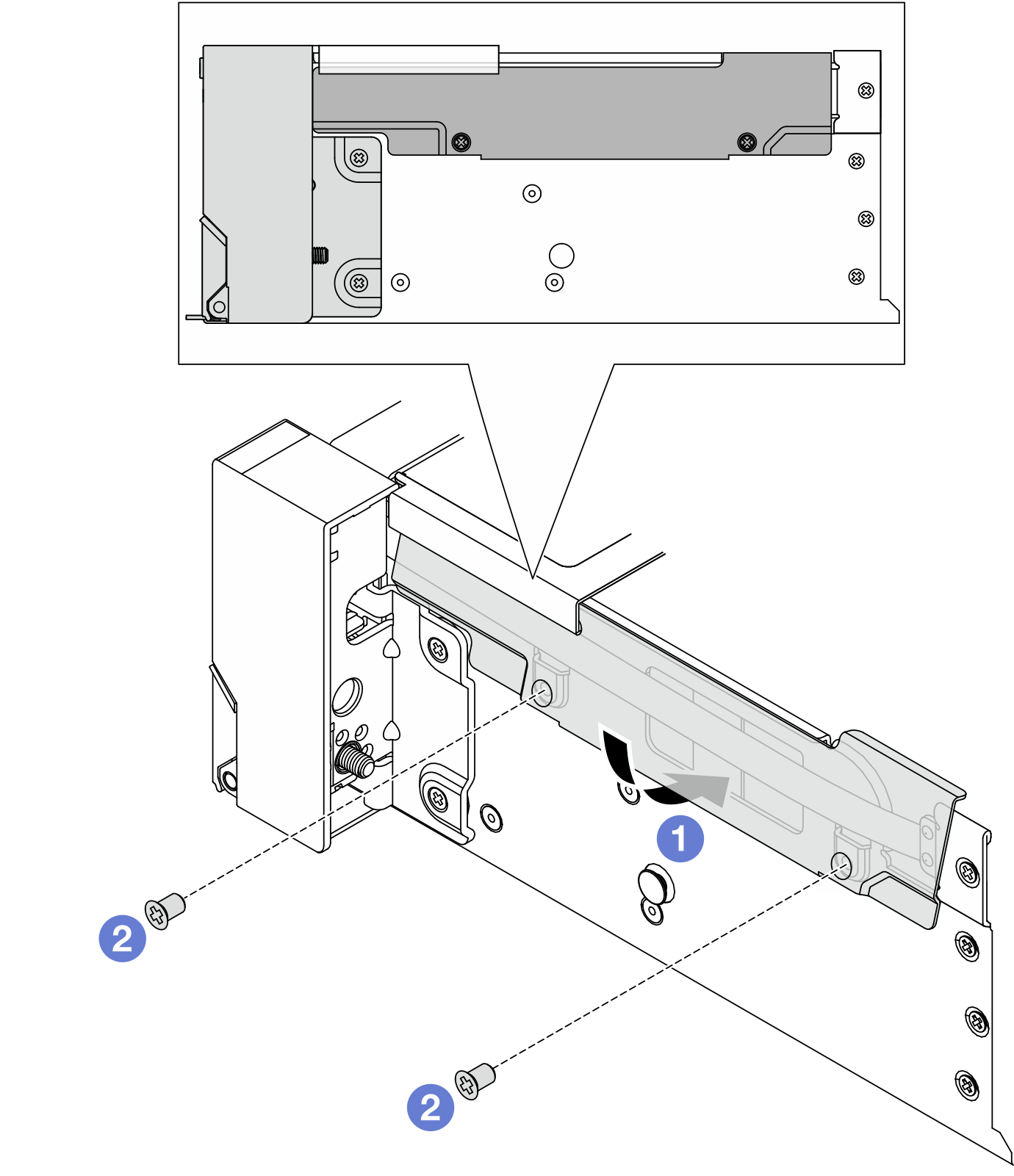

    그림 3. 케이블 고정장치 설치
    Installing the cable retainer
    1. 케이블 고정장치의 윗부분을 섀시에 삽입한 다음 아랫부분을 돌려 랙 래치를 제자리에 설치하십시오.
    2. 나사를 조여 케이블 고정장치를 고정시키십시오.
  5. 랙 래치의 케이블을 시스템 보드 어셈블리에 연결하십시오. 내장 케이블 배선의 내용을 참조하십시오.

완료한 후

  1. 시스템 팬 케이지를 설치하십시오. 시스템 팬 케이지 설치의 내용을 참조하십시오.

  2. 공기 조절 장치를 설치하십시오. 공기 조절 장치 설치의 내용을 참조하십시오.

  3. 부품 교체를 완료하십시오. 부품 교체 완료의 내용을 참조하십시오.

  4. (선택 사항) 보안 베젤을 설치합니다. 보안 베젤 설치의 내용을 참조하십시오.
