Problemas del módulo de refrigeración de líquidos (Processor Neptune^® Core Module)

• Problema de filtraciones de líquido

• Problema de cable roto

Problema de filtraciones de líquido​

Las filtraciones de líquido se pueden identificar a través de las siguientes prácticas:

• Si el servidor se encuentra en mantenimiento remoto,

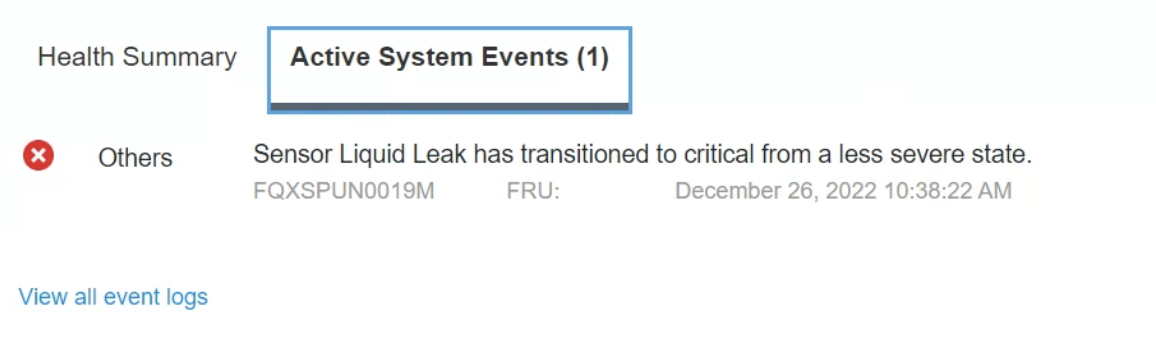

  • Un evento de Lenovo XClarity Controller muestra:

    FQXSPCA0040N: Liquid is leaking from open loop [CoolingSensorName].




  • Lenovo XClarity Controller ha definido varias condiciones del sistema como sensores IPMI. Los usuarios pueden utilizar comandos de IPMI para comprobar el estado de ejecución del sistema. A continuación se incluyen ejemplos de la ejecución de ipmitool, una herramienta común de código abierto que sigue el estándar IPMI de Intel. Compruebe el estado de filtración de líquido con las líneas de comandos tal como se muestra.

    •

      Se muestran los registros de eventos con el parámetro:

      sel elist


    •

      Liquid Leak ׀ EAh ׀ ok ׀ 30.1 ׀ Transition to Critical from less severe

      Si se produce una filtración de líquido, se mostrará el registro anterior. Se puede captar el estado de todos los sensores con el parámetro:

      sdr elist


• Si el servidor está a su alcance y el LED ámbar está encendido en el panel frontal del operador, es posible que se haya producido una filtración de líquido. Es necesario abrir la cubierta superior para comprobar el estado de LED del módulo de sensor de detección de filtraciones. Consulte LED y botones del panel frontal del operador y LED en el módulo de sensor de detección de filtraciones para obtener más detalles.

Pasos para resolver las filtraciones de líquido

Si el LED en el módulo de sensor de detección de filtraciones parpadea de color verde, siga los procedimientos para obtener ayuda.

1. Guarde y haga una copia de seguridad de los datos y las operaciones.

2. Apague el servidor y quite los conectores de conexión rápida de los múltiples.

3. Deslice el servidor hacia fuera o quite el servidor del bastidor. Consulte Sustitución del servidor.

4. Quite la cubierta superior. Consulte Extracción de la cubierta superior.

5. Compruebe si hay filtraciones de líquido alrededor de las mangueras de salida y entrada, el conjunto de la placa del sistema y debajo de las cubiertas de la placa de frío:

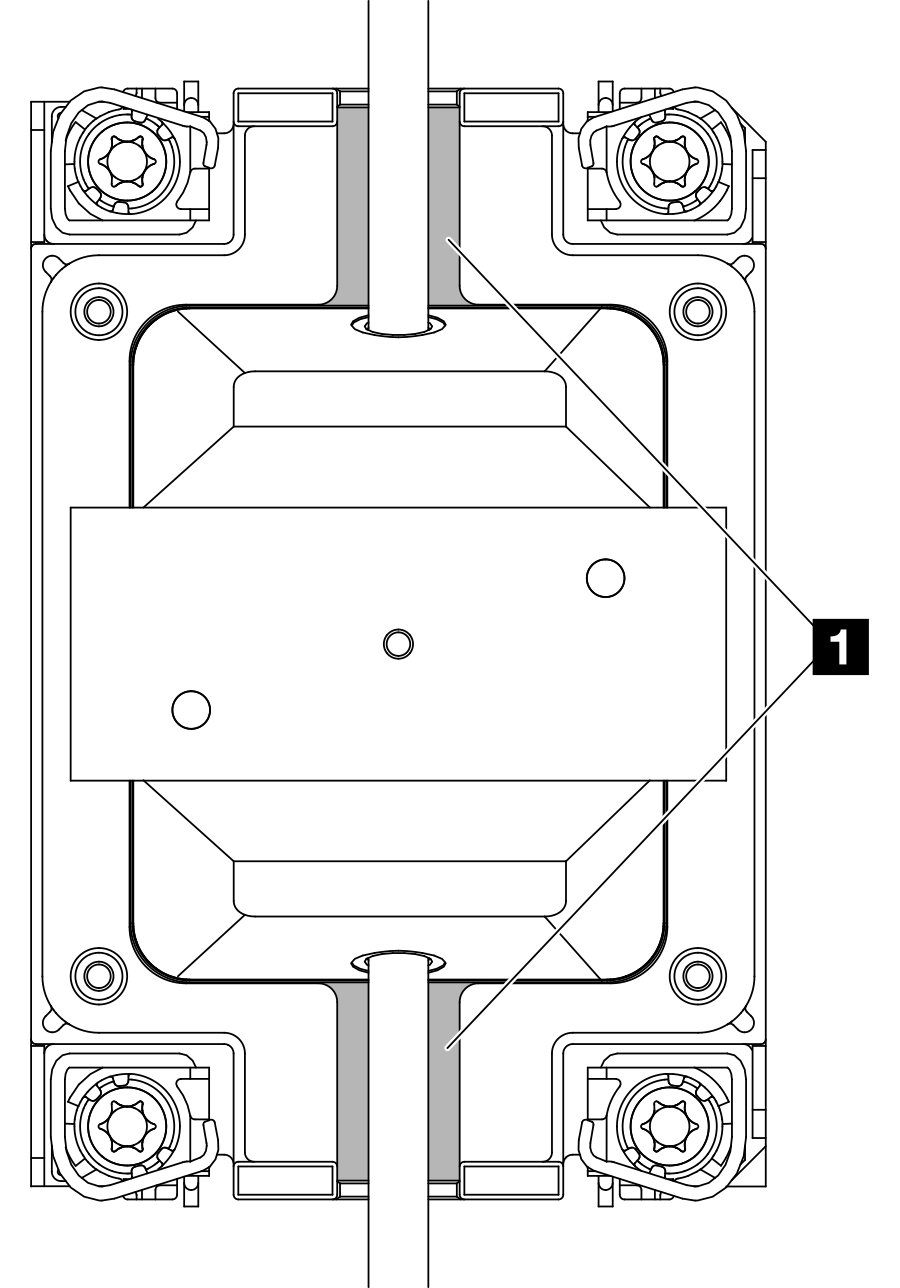

   Figura 1. Áreas propensas a filtraciones







   Nota

   Si se produce una filtración, el líquido tiende a acumularse alrededor de las 1 áreas propensas a filtraciones.

   1. Si se encuentra líquido alrededor de las mangueras y el conjunto de la placa del sistema, límpielo.

   2. Si se encuentra líquido debajo de las cubiertas de la placa de frío:

      1. Como se muestra a continuación, quite al menos cuatro módulos DIMM de ambos lados para acceder a los clips de las cubiertas de la placa de frío. Para quitar los módulos de memoria, consulte Extracción de un módulo de memoria.

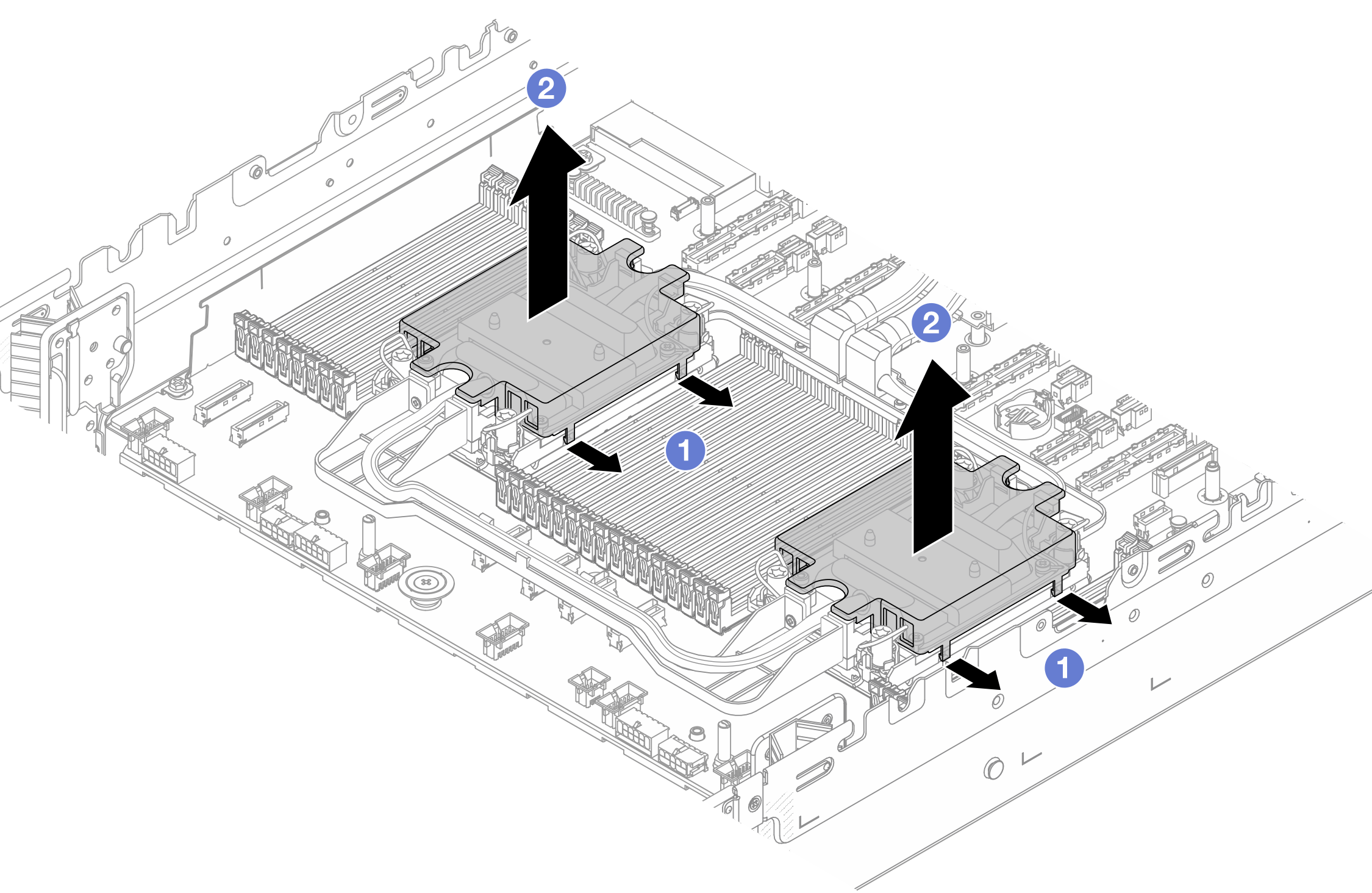

         Figura 2. Extracción de la cubierta de la placa de frío







         1. Abra los clips.
         2. Quite la cubierta de la placa de frío.

      2. Limpie el líquido de las placas de frío.

6. Compruebe si gotea en la cubierta superior del servidor de abajo. De ser así, repita los pasos anteriores con los servidores de abajo.

7. Póngase en contacto con Soporte de Lenovo”.

Problema de cable roto​

Un evento de Lenovo XClarity Controller muestra:

FQXSPCA0042M: Liquid leak detector for [DeviceType] is faulty.

Pasos para resolver un cable roto

1. Compruebe si hay un evento de declaración cancelada (FQXSPCA2042I) activado.

2. Si es así, omita este evento.

3. Si no es así, póngase en contacto con Soporte de Lenovo para llevar a cabo una comprobación detallada.
