Installation d’un module de port série

Suivez les instructions de cette section pour installer un module de port série.

À propos de cette tâche

Avertissement

  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

  • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

Procédure

  1. Mettez l’emballage antistatique contenant le nouveau composant en contact avec une zone extérieure non peinte du serveur. Ensuite, déballez le nouveau composant et posez-le sur une surface de protection électrostatique.
  2. Utilisez une clé de 5 mm pour installer le câble de port série dans le support.

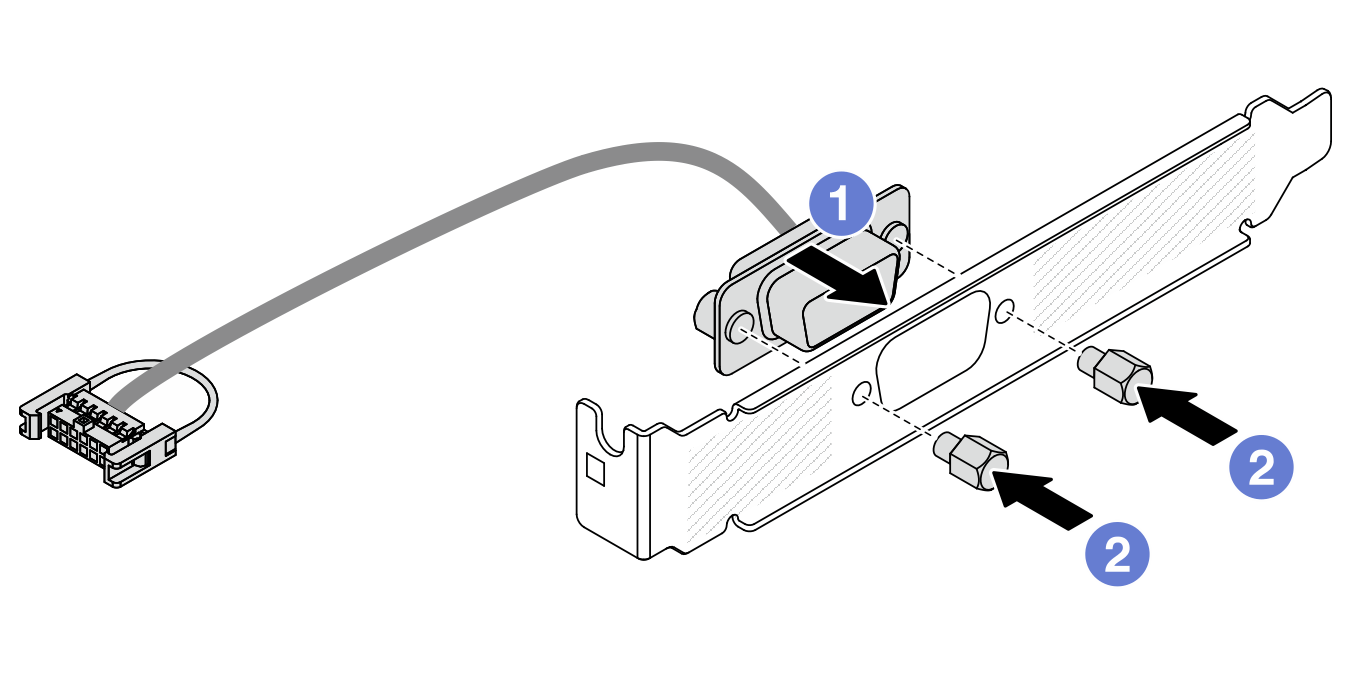

    Figure 1. Assemblage du module de port série
    Assembling the serial port module
    1. Alignez le connecteur du câble de port série sur les trous du support.
    2. Installez les deux vis pour fixer le connecteur de câble dans le support.
  3. Installez le module de port série dans le boîtier de carte mezzanine.

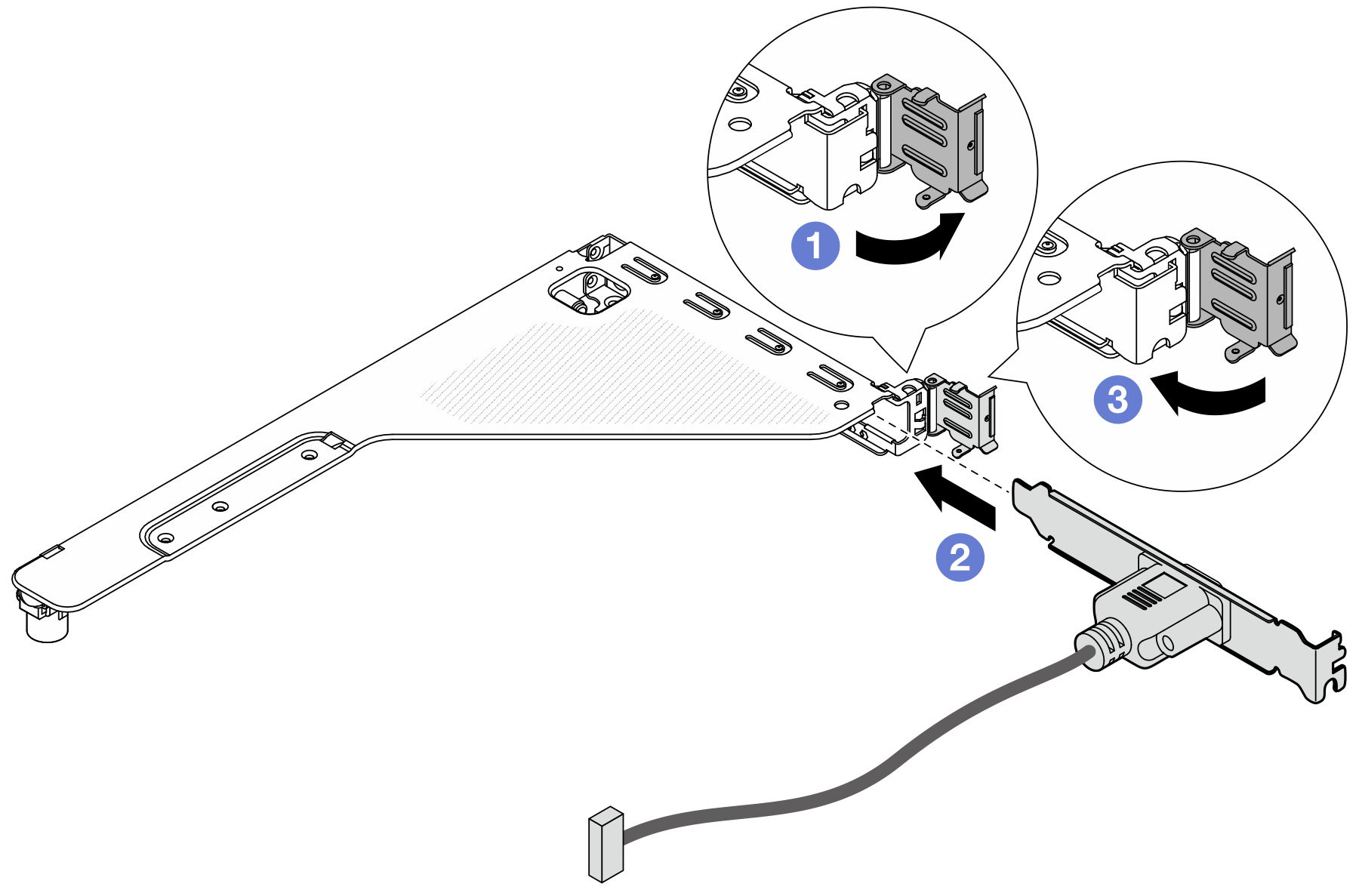

    Figure 2. Installation du module de port série
    Installing the serial port module
    1. Ouvrez le taquet de blocage du boîtier de carte mezzanine.
    2. Installez le module de port série dans le boîtier de carte mezzanine.
    3. Fermez le taquet de blocage et assurez-vous que le module de port série est bien installé.
  4. Installez l'assemblage de carte mezzanine.

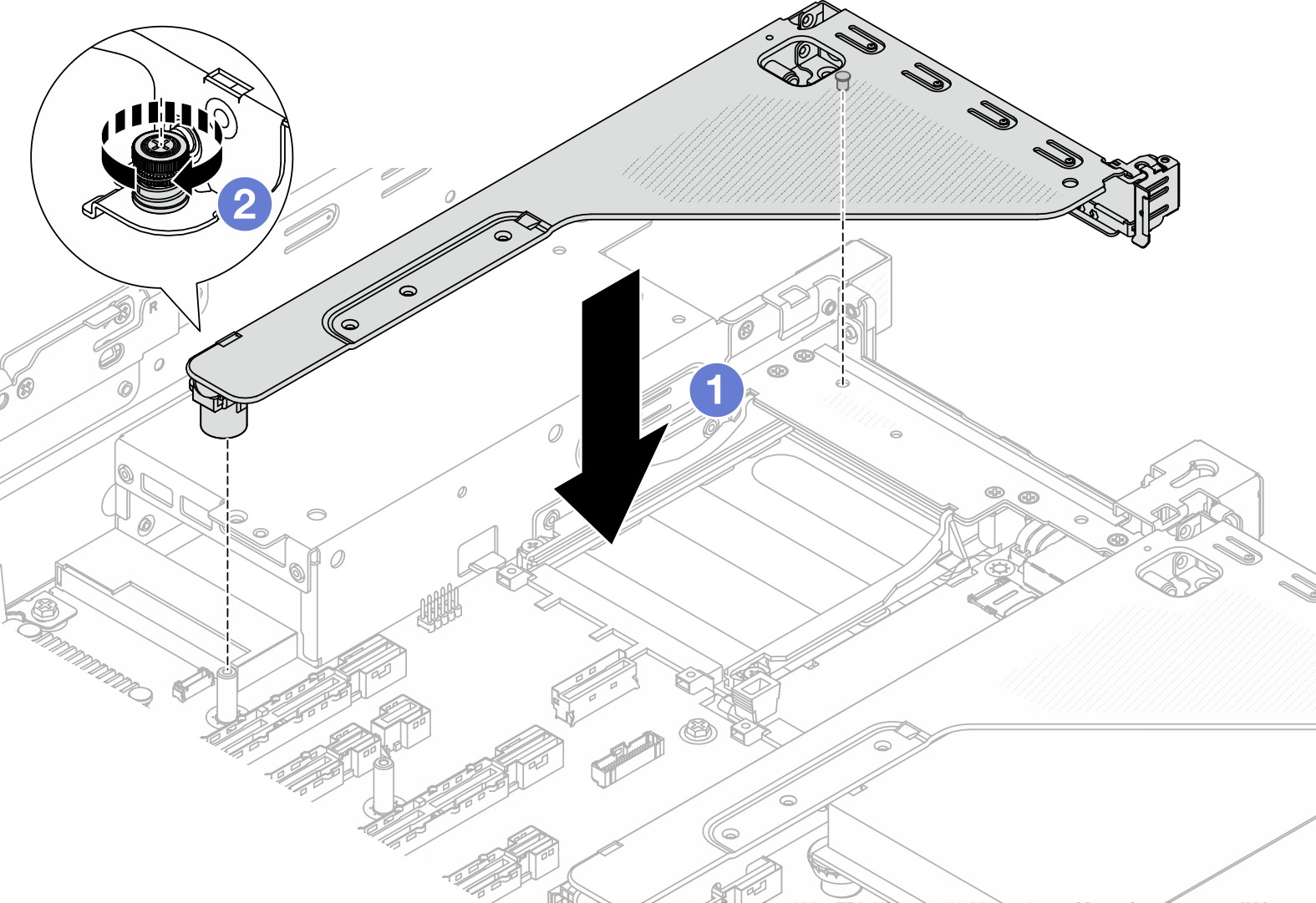

    Figure 3. Installation de l’assemblage de cartes mezzanines
    Installing the riser assembly
    1. Abaissez l'assemblage de cartes mezzanines pour l'insérer dans le châssis.
    2. Serrez la vis pour bien fixer le boîtier de carte mezzanine.
  5. Branchez le câble du module de port série sur le bloc carte mère. Voir Cheminement interne des câbles.

Après avoir terminé

  1. Terminez le remplacement des composants. Pour plus d’informations, voir Fin du remplacement des composants.

  2. À la page Configuration UEFI, cliquez sur Paramètres système > Périphériques et ports d’E-S > Paramètres de redirection de la console. Définissez à la fois le paramètre Réacheminement de console et Réacheminement SP sur Activé.

  3. Afin d’activer le module de port série sur Linux ou Microsoft Windows, effectuez l’une des opérations suivantes, en fonction du système d’exploitation installé :
    Remarque
    Si la fonctionnalité SOL (Serial over LAN) ou EMS (Emergency Management Services) est activée, le port série est masqué sur Linux et Microsoft Windows. Il est donc nécessaire de désactiver SOL et EMS afin d’utiliser le port série sur les systèmes d’exploitation des dispositifs série.

    • Pour Linux :

      Ouvrez ipmitool et entrez la commande suivante pour désactiver la fonction Serial over LAN (SOL) :

      -I lanplus -H IP -U USERID -P PASSW0RD sol deactivate

    • Pour Microsoft Windows :

      1. Ouvrez ipmitool et entrez la commande suivante pour désactiver la fonction SOL :

        -I lanplus -H IP -U USERID -P PASSW0RD sol deactivate

      2. Ouvrez Windows PowerShell, puis entrez la commande suivante pour désactiver la fonction Emergency Management Services (EMS) :

        Bcdedit /ems off

      3. Redémarrez le serveur pour vous assurer que le paramètre EMS prend effet.
