Retrait d’un module de port série

Suivez les instructions de cette section pour retirer un module de port série.

À propos de cette tâche

Avertissement

  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

  • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

Procédure

  1. Préparez-vous à cette tâche.
    1. Si le serveur est installé dans une armoire, faites sortir le serveur en le faisant glisser sur les glissières de l’armoire afin d’accéder au carter supérieur, ou retirez le serveur de l’armoire. Voir Remplacement du serveur.
    2. Retirez le carter supérieur. Pour plus d'informations, voir Retrait du carter supérieur.
    3. Débranchez le câble du module de port série du bloc carte mère.
      Avertissement
      Pour éviter d'endommager le bloc carte mère, assurez-vous de suivre les instructions de Cheminement interne des câbles lorsque vous déconnectez les câbles du bloc carte mère.
  2. Retirez le boîtier de carte mezzanine où le module de port série est installé.

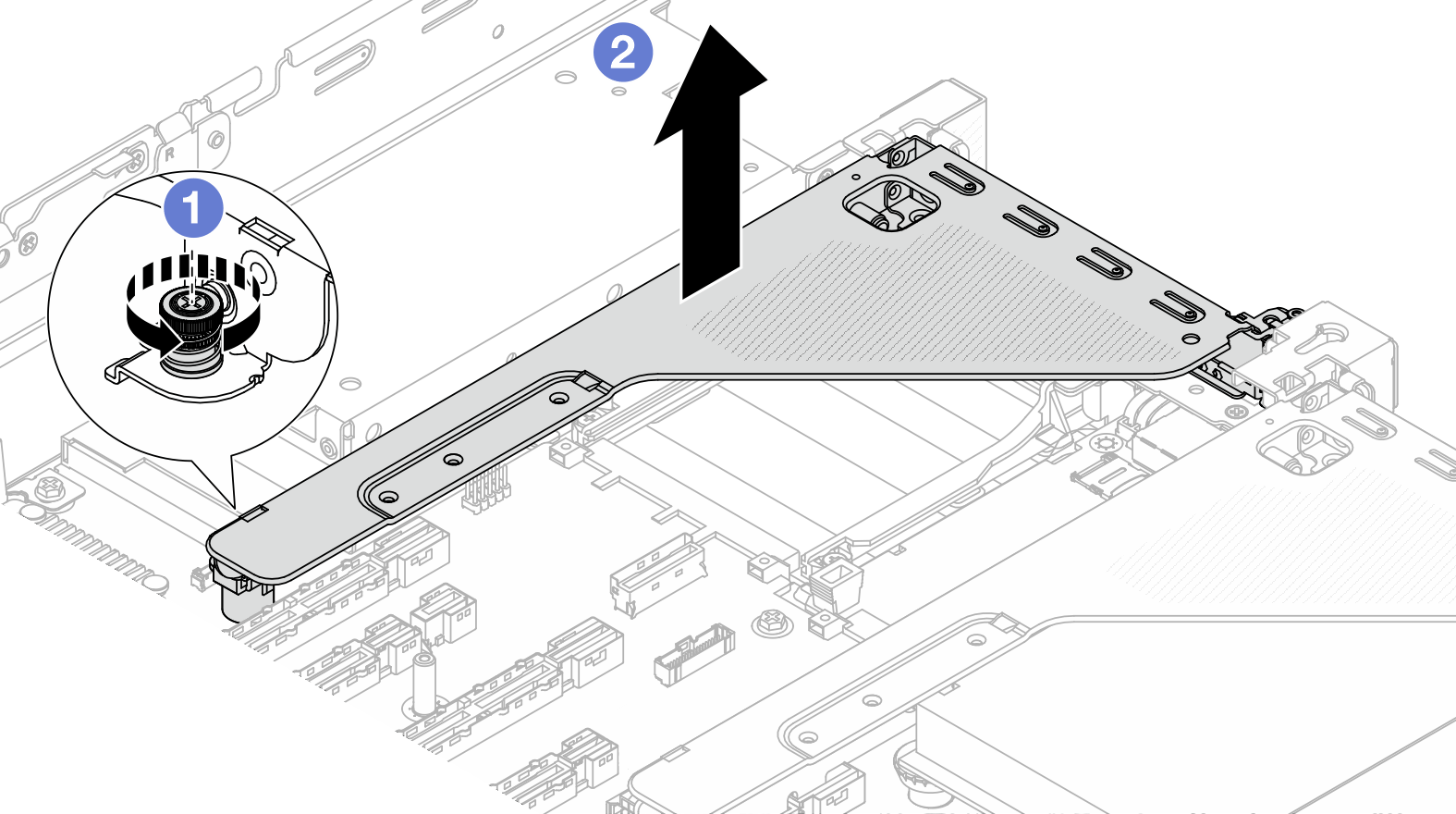

    Figure 1. Retrait de l’assemblage de cartes mezzanines
    Removing the riser assembly
    1. Desserrez la vis qui verrouille le boîtier de carte mezzanine.
    2. Soulevez l'assemblage de cartes mezzanines pour l'extraire du châssis.
  3. Retirez le module de port série du boîtier de carte mezzanine.

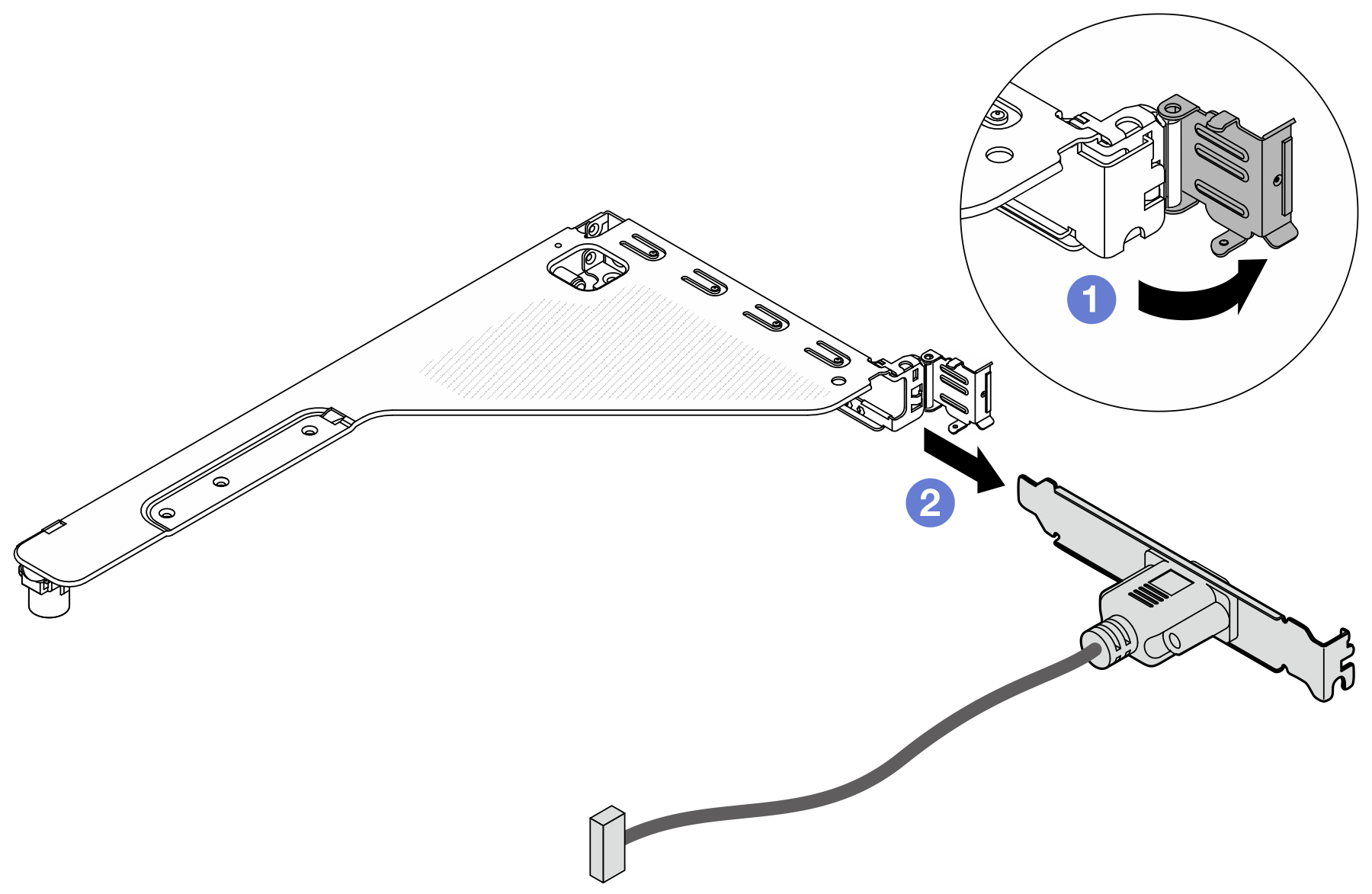

    Figure 2. Retrait du module de port série.
    Removing the serial port module
    1. Ouvrez le taquet de blocage.
    2. Faites glisser le module de port série pour le retirer du boîtier de carte mezzanine.
  4. (Facultatif) Si vous devez remplacer le support du port série, utilisez une clé de 5 mm pour détacher le câble du port série de son support.

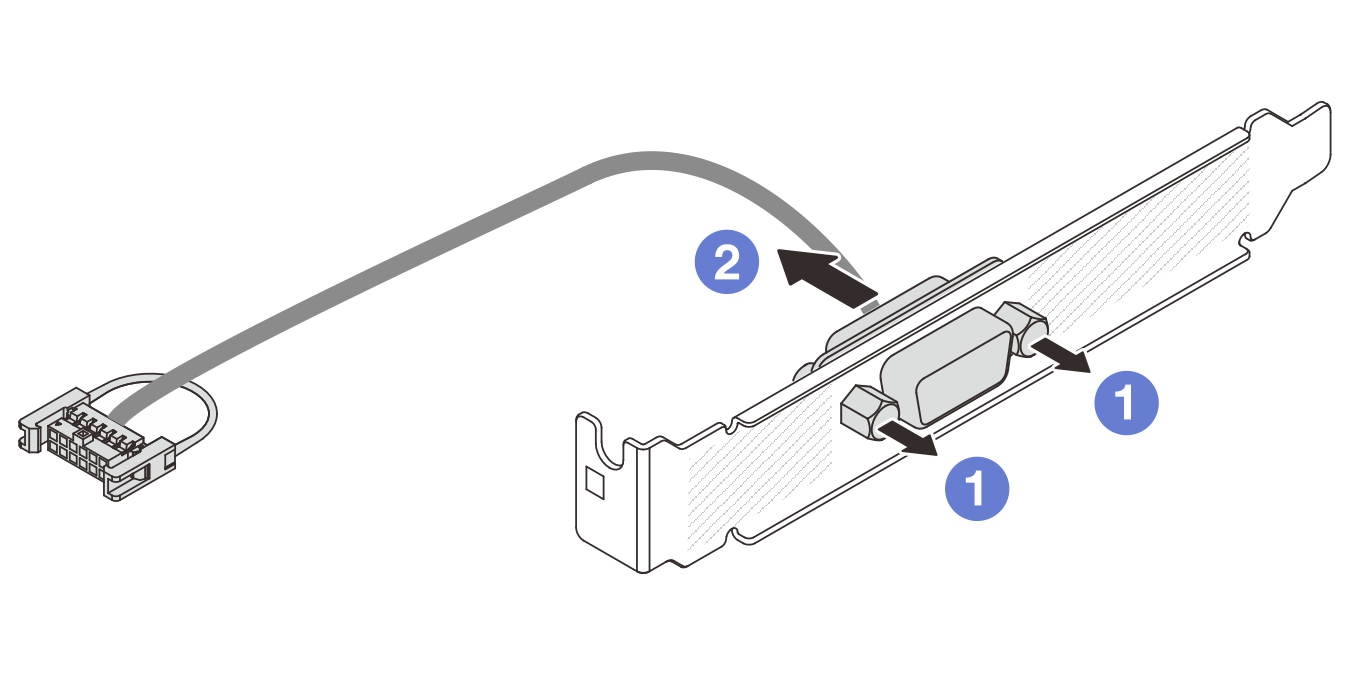

    Figure 3. Démontage du module de port série
    Disassembling the serial port module
    1. Desserrez les deux vis.
    2. Retirez le câble de port série du support.

Après avoir terminé

  1. Installez un nouveau module de port série, un adaptateur PCIe ou un obturateur pour protéger l’emplacement. Voir Installation d’un module de port série ou Installation d'un assemblage de cartes mezzanines arrière.

  2. Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
