Remover um módulo de porta serial

Siga as instruções nesta seção para remover um módulo de porta serial.

Sobre esta tarefa

Atenção

  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

Procedimento

  1. Faça as preparações para a tarefa.
    1. Se o servidor estiver instalado em um rack, deslize o servidor para fora dos trilhos deslizantes do rack para acessar a tampa superior ou remover o servidor do rack. Consulte Substituição do servidor.
    2. Remova a tampa superior. Consulte Remover a tampa superior.
    3. Desconecte o cabo do módulo de porta serial do conjunto de placa-mãe.
      Atenção
      Para evitar danos ao conjunto da placa-mãe, siga as instruções em Roteamento de cabos internos ao desconectar os cabos do componente.
  2. Remova a gaiola de placa riser com o módulo de porta serial instalado.

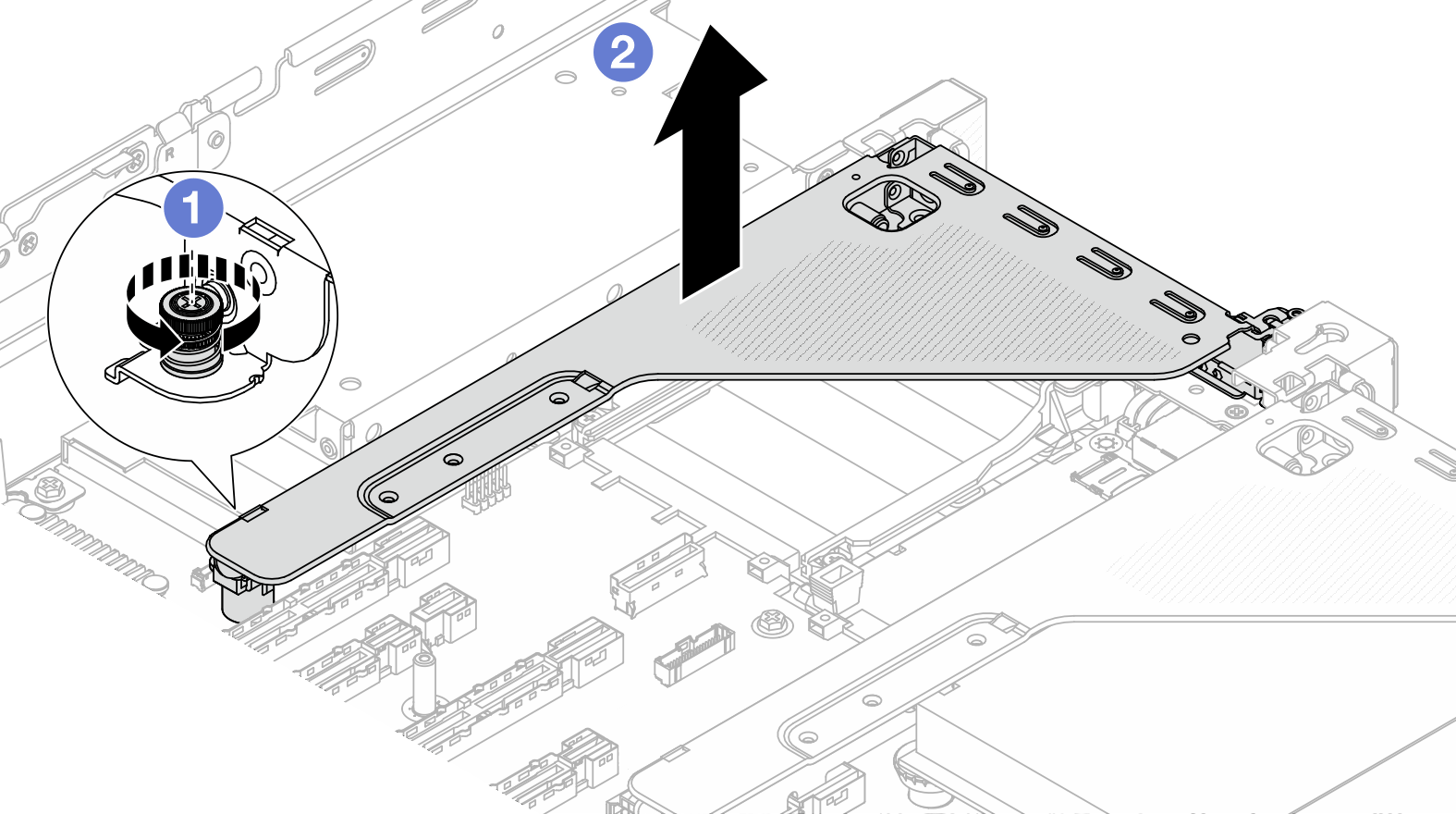

    Figura 1. Removendo o conjunto de placa riser
    Removing the riser assembly
    1. Solte o parafuso que prende a gaiola de placa riser.
    2. Levante o conjunto de placa riser para fora do chassi.
  3. Remova o módulo de porta serial da gaiola da placa riser.

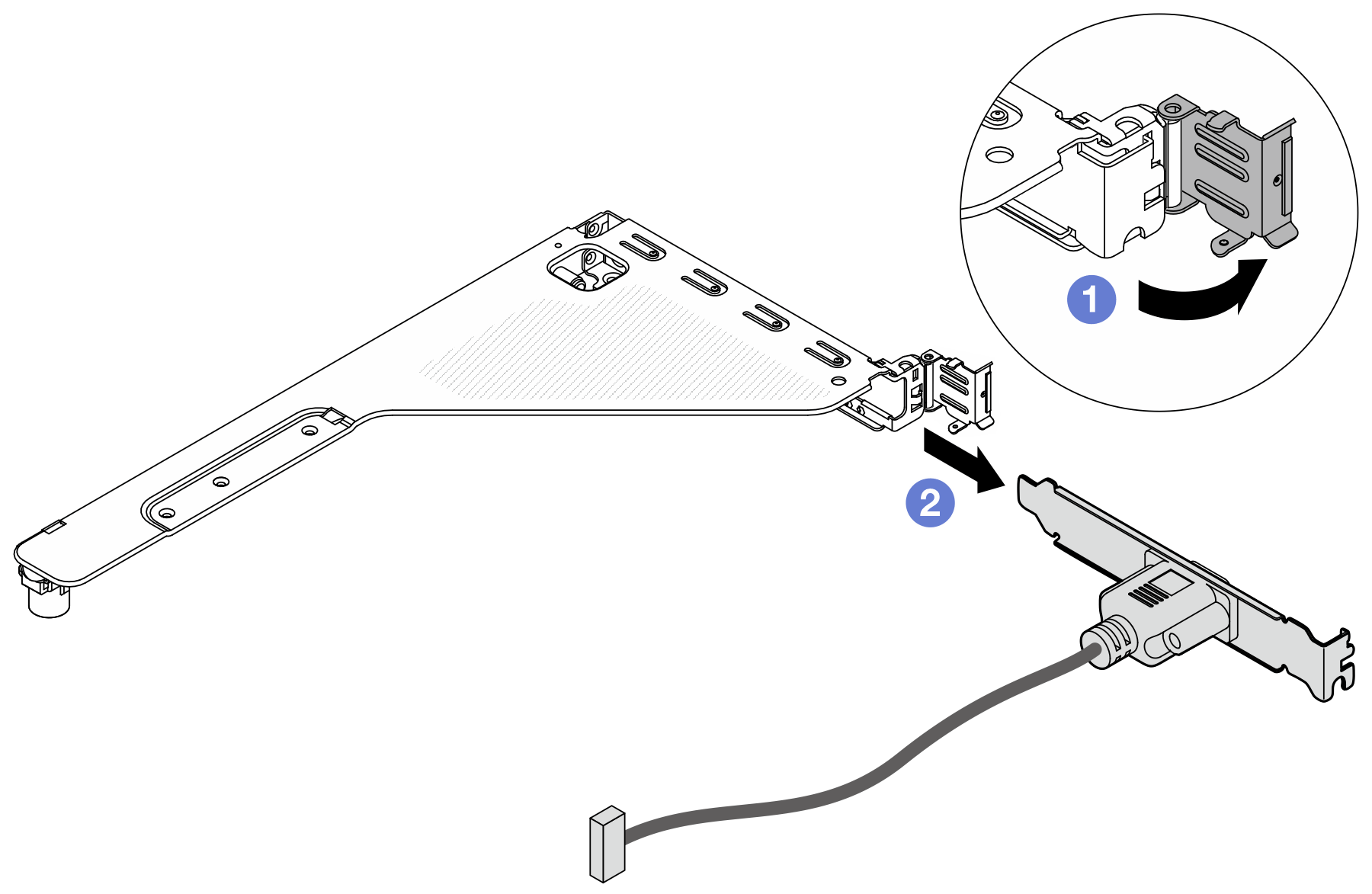

    Figura 2. Removendo o módulo de porta serial
    Removing the serial port module
    1. Abra a trava de retenção.
    2. Deslize o módulo de porta serial para fora da gaiola da placa riser.
  4. (Opcional) Se você precisar substituir o suporte da porta serial, use uma chave de fenda de 5 mm para desmontar o cabo da porta serial do suporte.

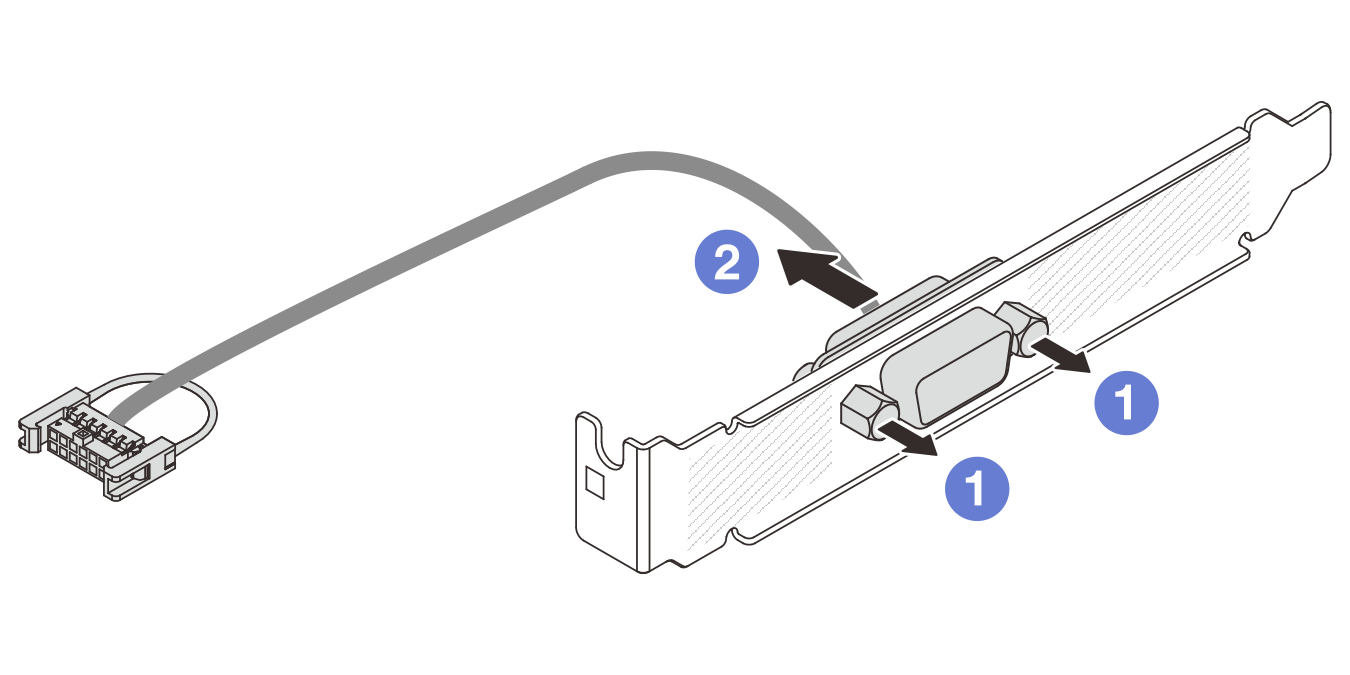

    Figura 3. Desmontando o módulo de porta serial
    Disassembling the serial port module
    1. Solte os dois parafusos.
    2. Puxe o cabo da porta serial do suporte.

Depois de concluir

  1. Instale outro módulo de porta serial, um adaptador PCIe ou um preenchimento para cobrir o local. Consulte Instalar um módulo de porta serial ou Instalar um conjunto de placa riser traseiro.

  2. Se você receber instruções para retornar o componente ou o dispositivo opcional, siga todas as instruções do pacote e use os materiais do pacote para remessa que foram fornecidos.
