Extracción de un módulo de puerto serie

Siga las instrucciones que aparecen en esta sección para quitar un módulo de puerto serie.

Acerca de esta tarea

Atención

  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

  • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

  • Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.

Procedimiento

  1. Prepárese para la tarea.
    1. Si el servidor está instalado en un bastidor, deslice el servidor hacia fuera de los rieles de deslizamiento del bastidor para acceder a la cubierta superior, o quite el servidor del bastidor. Consulte Sustitución del servidor.
    2. Extraiga la cubierta superior. Consulte Extracción de la cubierta superior.
    3. Desconecte el cable del módulo de puerto serie del conjunto de la placa del sistema.
      Atención
      Para evitar dañar el conjunto de la placa del sistema, asegúrese de seguir las instrucciones que aparecen en Disposición interna de los cables al desconectar los cables del conjunto de la placa del sistema.
  2. Quite el compartimiento de expansión con el módulo de puerto serie instalado.
    Figura 1. Extracción del conjunto de expansión
    Removing the riser assembly
    1. Suelte el tornillo que fija el compartimiento de expansión.
    2. Levante el conjunto de expansión para quitarlo del chasis.
  3. Quite el módulo del puerto serie del conjunto de expansión.

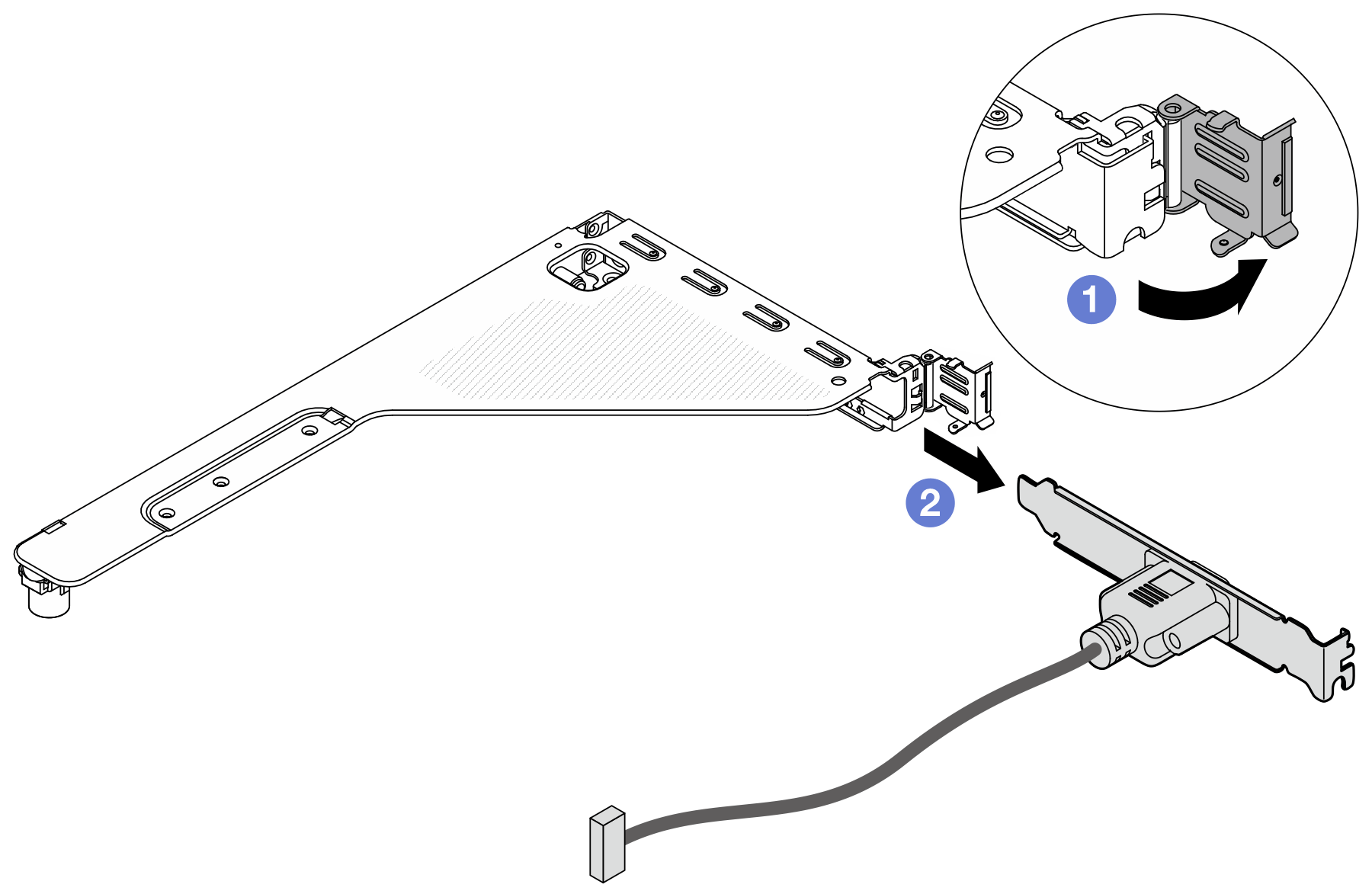

    Figura 2. Extracción del módulo de puerto serie
    Removing the serial port module
    1. Abra el mecanismo de cierre de sujeción.
    2. Deslice el módulo de puerto serie para quitarlo del comportamiento de expansión.
  4. (Opcional) Si necesita sustituir el soporte del puerto serie, utilice una llave de 5 mm para desmontar el cable del puerto serie del soporte.

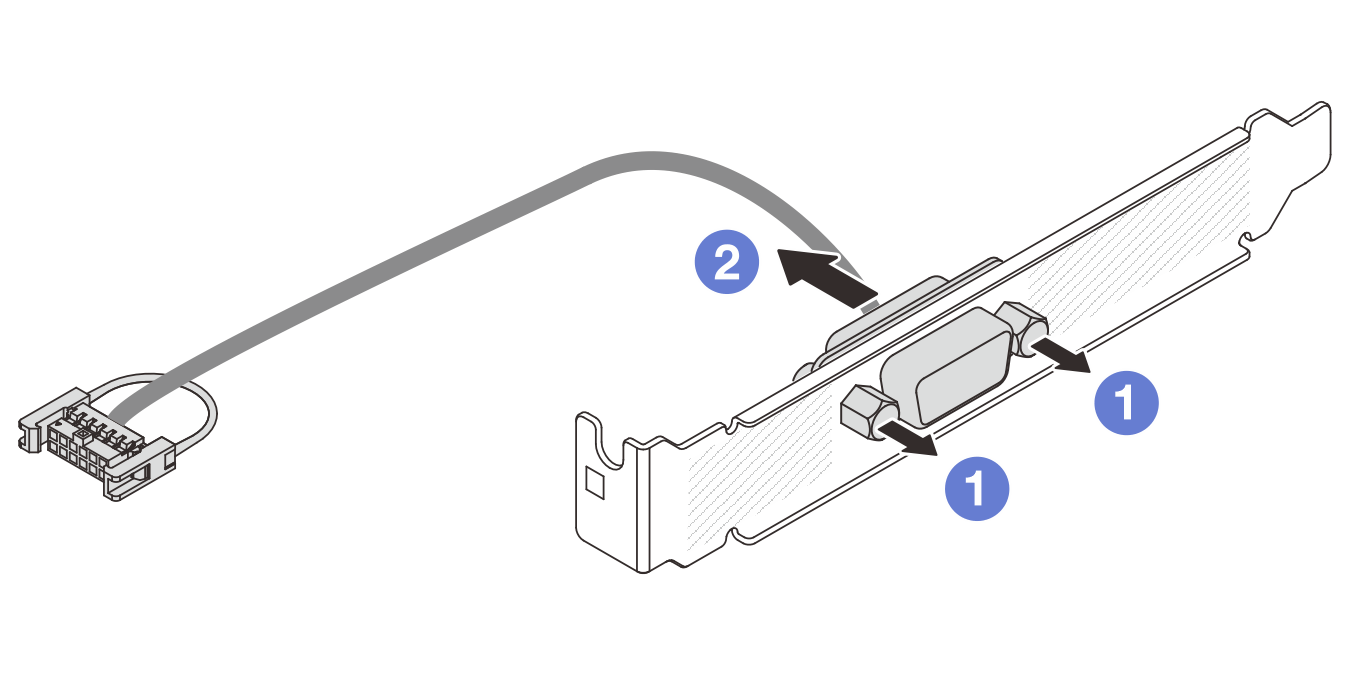

    Figura 3. Desensamblaje del módulo de puerto serie
    Disassembling the serial port module
    1. Suelte los dos tornillos.
    2. Extraiga el cable del puerto serie del soporte.

Después de finalizar

  1. Instale un nuevo módulo de puerto serie, un adaptador PCIe o un relleno para cubrir el espacio. Consulte Instalación de un módulo de puerto serie o Instalación de un conjunto de expansión posterior.

  2. Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
