卸下序列埠模組

請依照本節中的指示卸下序列埠模組。

關於此作業

小心
  • 閱讀安裝準則安全檢驗核對清單,確保工作時安全無虞。

  • 關閉伺服器和週邊裝置的電源,並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源

  • 將靜電敏感元件保存在防靜電保護袋中,直到安裝時才取出,且處理這些裝置時配戴靜電放電腕帶或使用其他接地系統,以避免暴露於靜電之中,否則可能導致系統停止運轉和資料遺失。

程序

  1. 為作業做好準備。
    1. 如果伺服器安裝在機架中,請沿著其機架滑軌將伺服器滑出以接觸上蓋,或從機架卸下伺服器。請參閱更換伺服器
    2. 卸下上蓋。請參閱卸下上蓋
    3. 從主機板組件拔掉序列埠模組的纜線。
      小心
      為避免損壞主機板組件,請確保在從主機板組件斷開纜線時,遵循內部纜線佈線中的指示。
  2. 卸下已安裝序列埠模組的擴充卡匣。

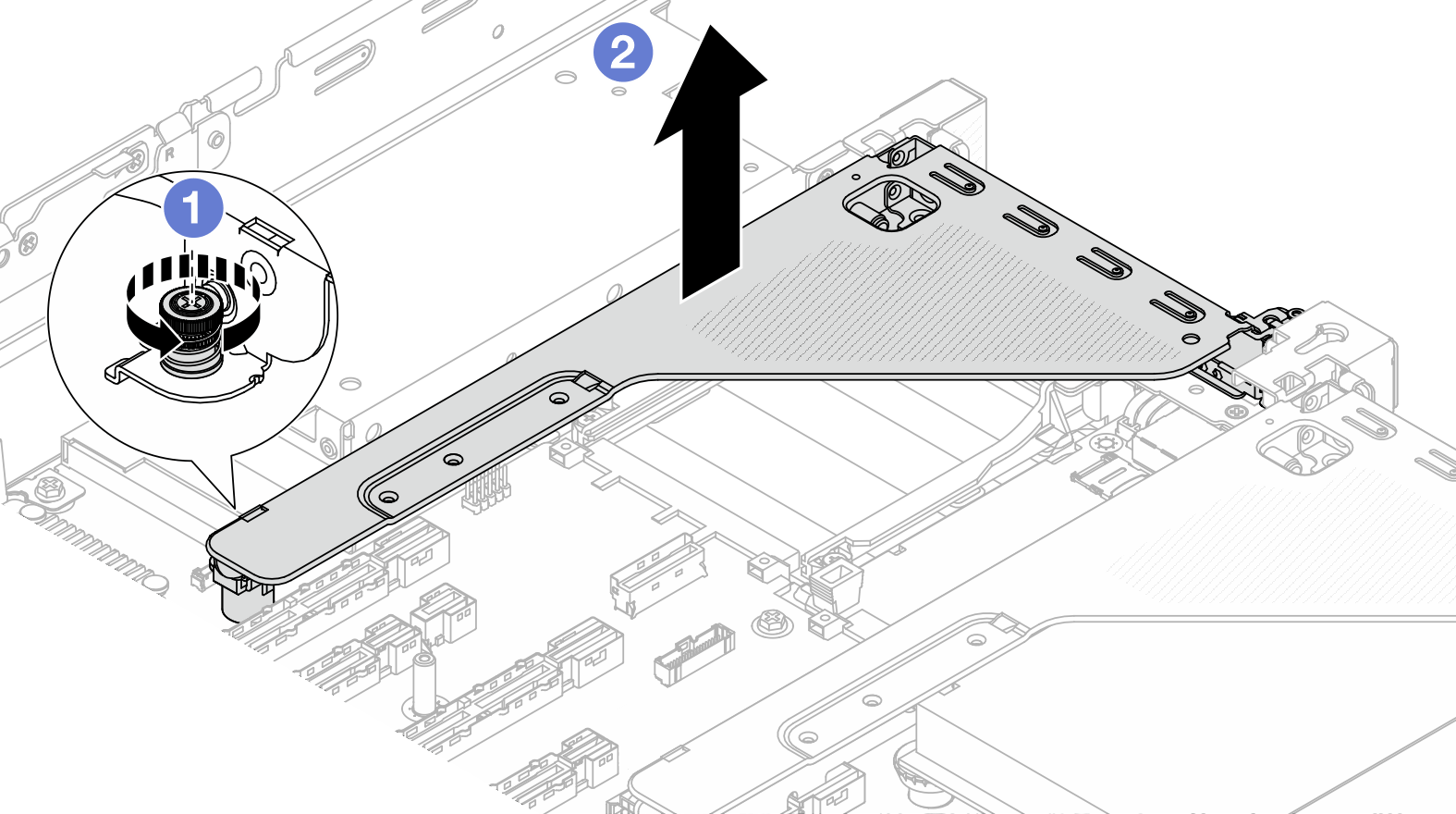

    圖 1. 卸下擴充卡組件
    Removing the riser assembly
    1. 鬆開固定擴充卡匣的螺絲。
    2. 將擴充卡組件從機箱中提起。
  3. 從擴充卡匣卸下序列埠模組。

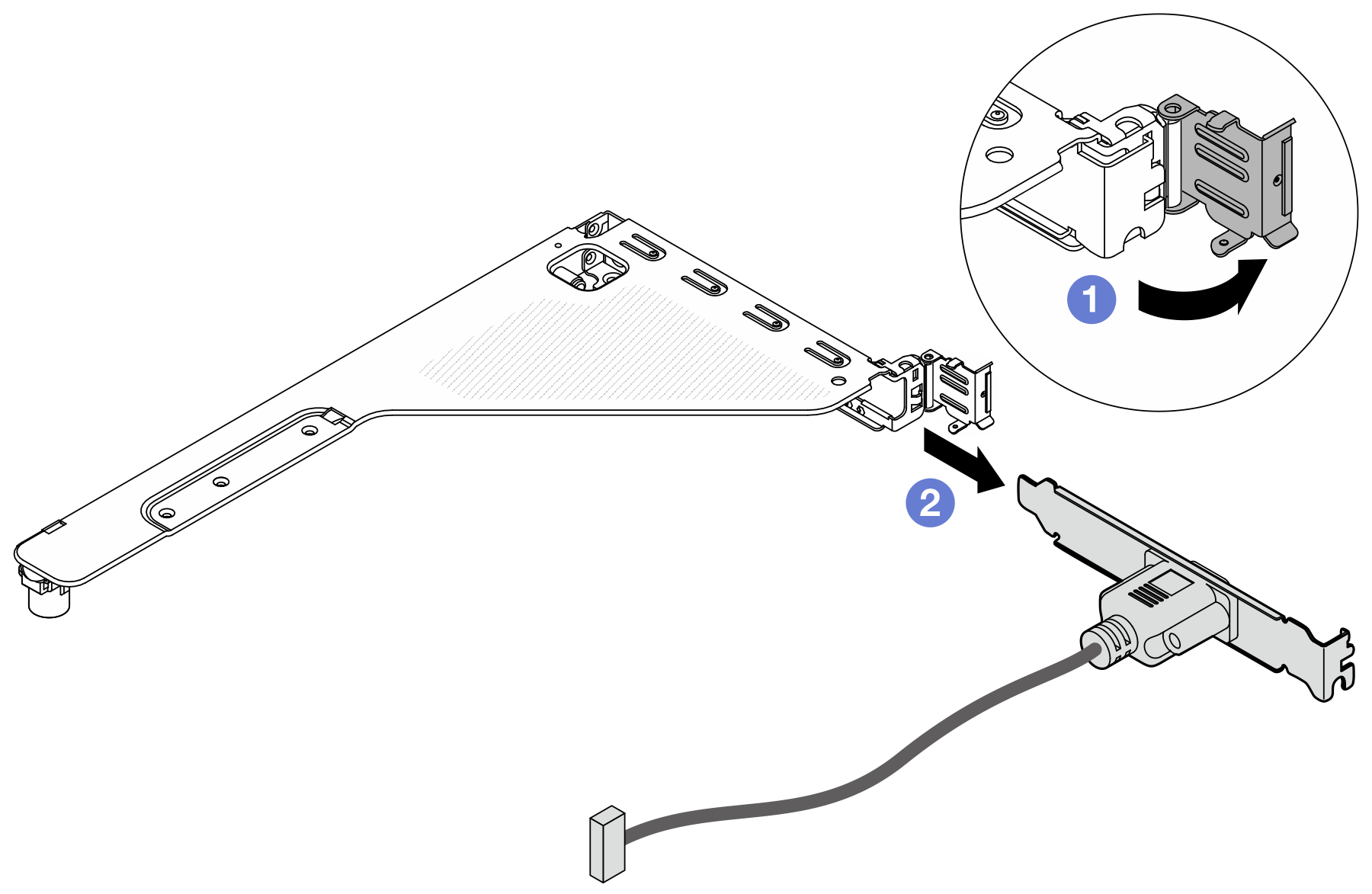

    圖 2. 卸下序列埠模組
    Removing the serial port module
    1. 打開固定閂鎖。
    2. 將序列埠模組從擴充卡匣中滑出。
  4. (選用)如果需要更換序列埠托架,請使用 5 公釐扳手從托架上拆卸序列埠纜線。

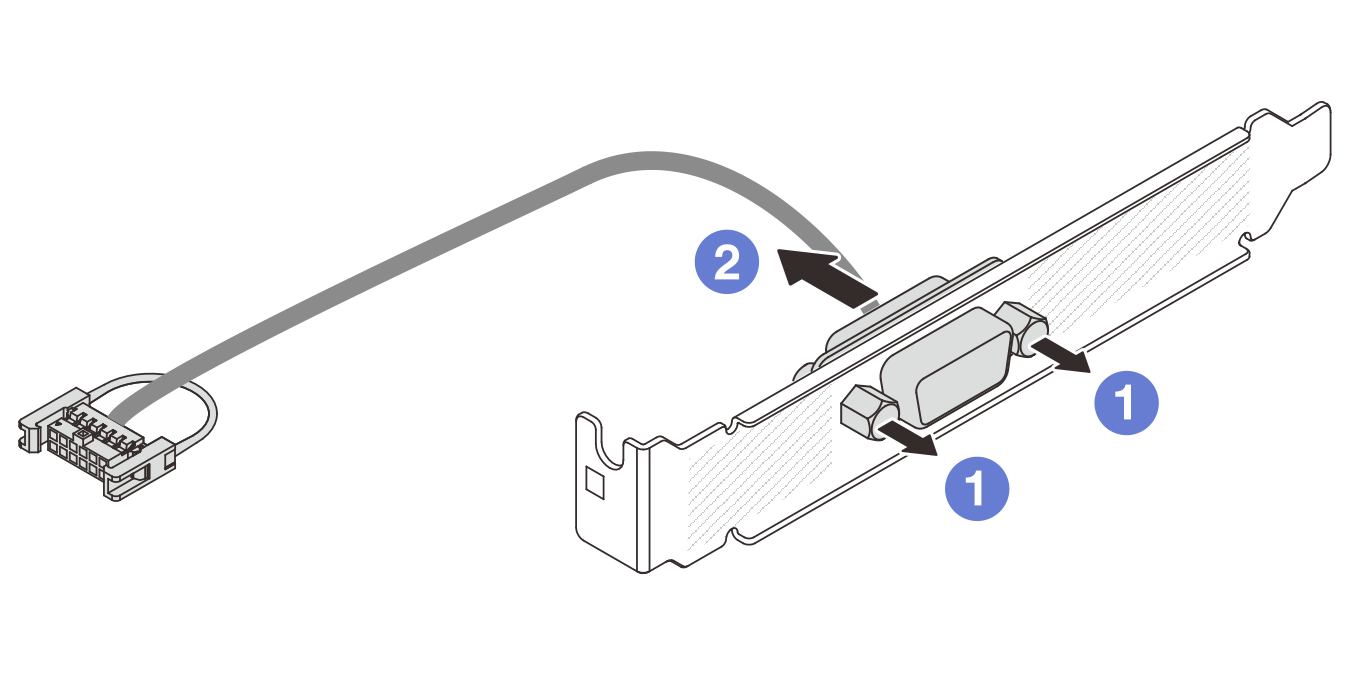

    圖 3. 拆卸序列埠模組
    Disassembling the serial port module
    1. 鬆開兩顆螺絲。
    2. 將序列埠纜線從托架中拉出。

在您完成之後

  1. 安裝新的序列埠模組、PCIe 配接卡或填充板以蓋住該位置。請參閱 安裝序列埠模組安裝背面擴充卡組件

  2. 如果指示您送回元件或選配裝置,請遵循所有包裝指示,並使用提供給您的任何包裝材料來運送。
