Serielles Anschlussmodul entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um ein serielles Anschlussmodul zu entfernen.

Zu dieser Aufgabe

Achtung

  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Informationen dazu finden Sie im Abschnitt Server ausschalten.

  • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem.

Vorgehensweise

  1. Bereiten Sie die Aufgabe vor.
    1. Wenn der Server in einem Rack installiert ist, schieben Sie ihn aus den Laufschienen des Racks heraus, um Zugriff zur oberen Abdeckung zu erhalten oder den Server aus dem Rack zu schieben. Siehe Server austauschen.
    2. Entfernen Sie die obere Abdeckung. (siehe Obere Abdeckung entfernen).
    3. Ziehen Sie das Kabel des seriellen Anschlussmoduls von der Systemplatinenbaugruppe ab.
      Achtung
      Stellen Sie sicher, dass Sie beim Trennen von Kabeln von der Systemplatinenbaugruppe die Anweisungen im Interne Kabelführung befolgen, um eine Beschädigung der Systemplatinenbaugruppe zu vermeiden.
  2. Entfernen Sie den Adapterrahmen mit installiertem seriellen Anschlussmodul.

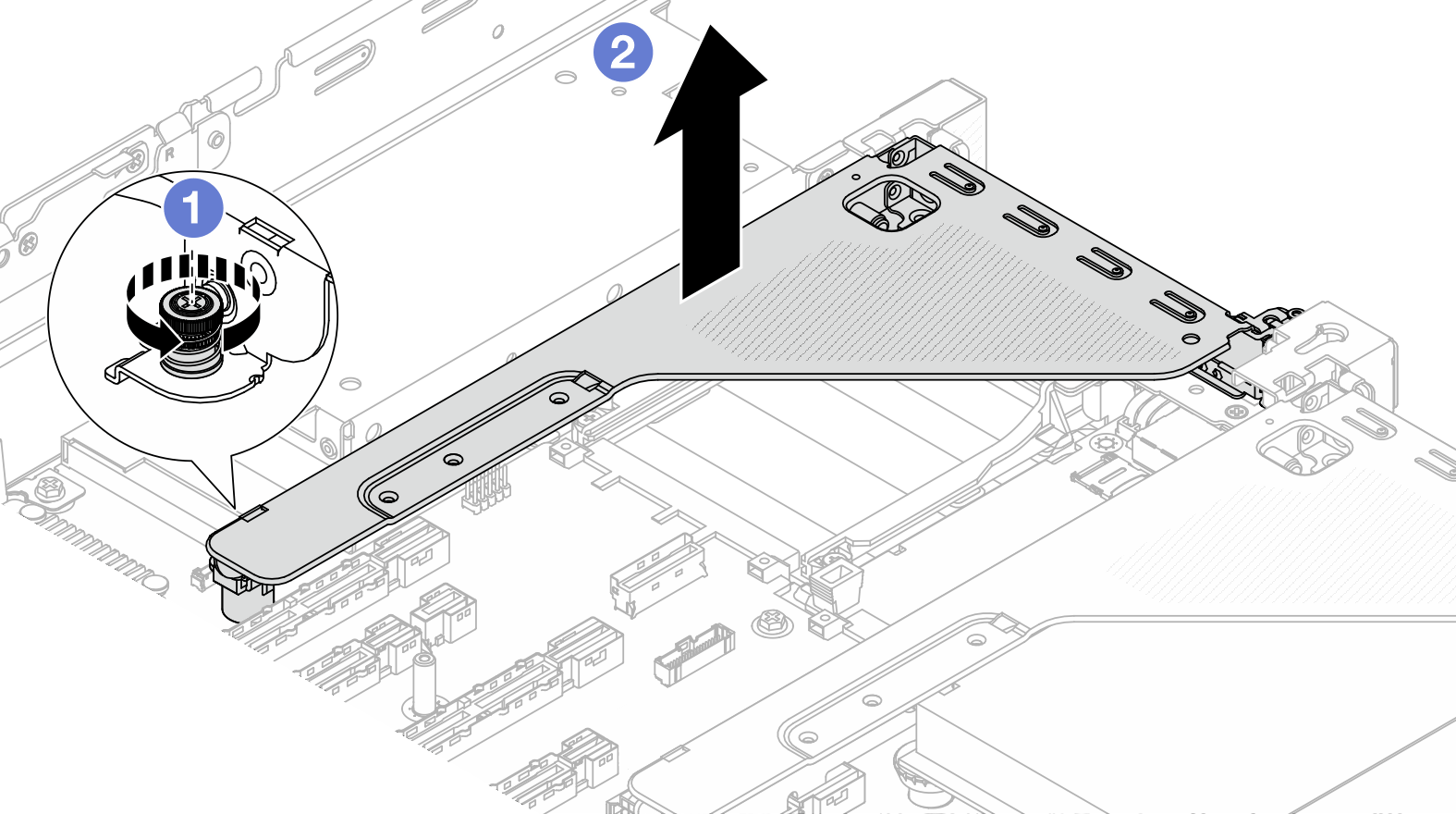

    Abbildung 1. Adapterkartenbaugruppe entfernen
    Removing the riser assembly
    1. Lösen Sie die Schraube, mit der der Adapterrahmen befestigt ist.
    2. Heben Sie die Adapterkartenbaugruppe aus dem Gehäuse heraus.
  3. Entfernen Sie das serielle Anschlussmodul vom Adapterrahmen.

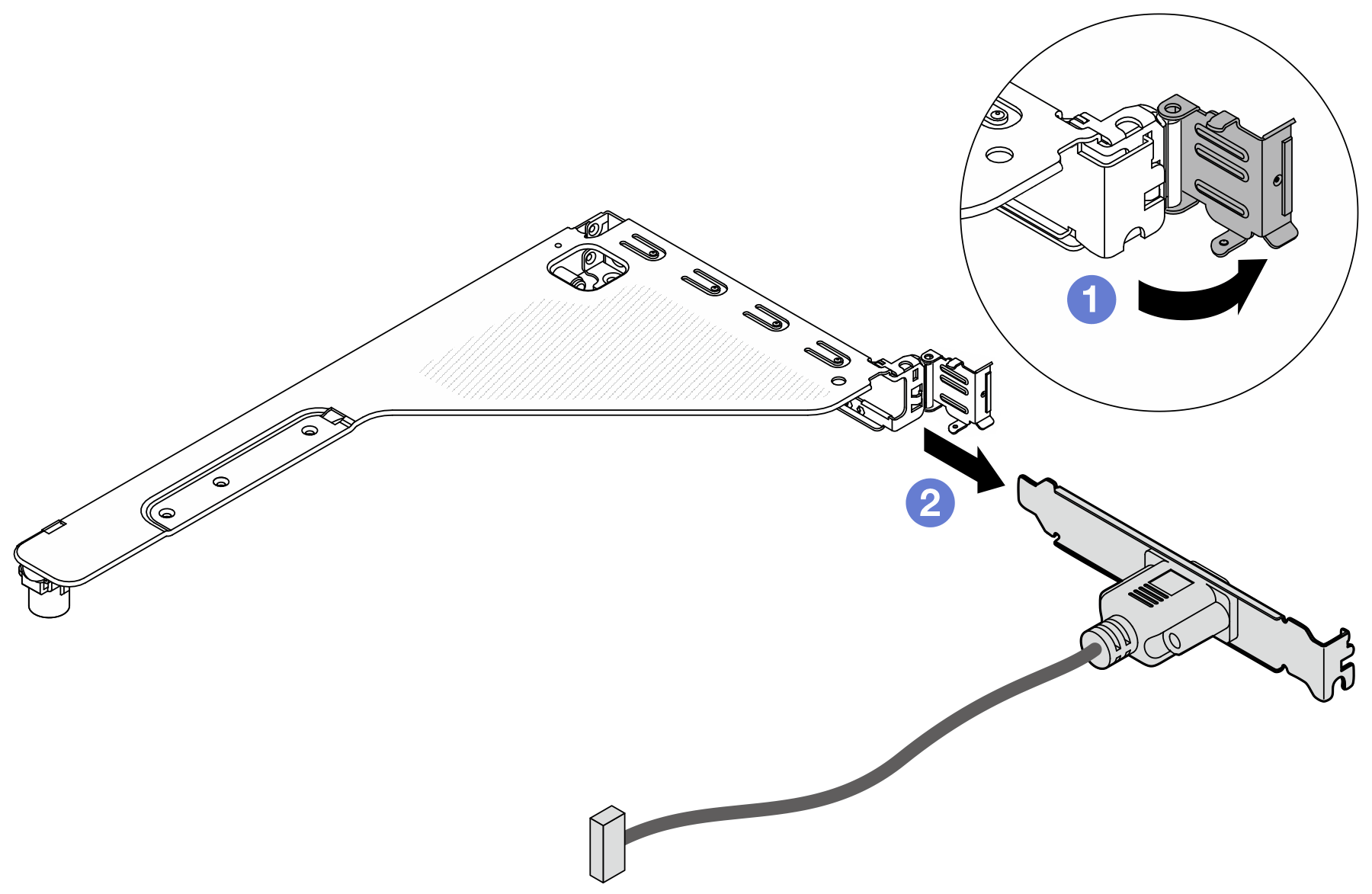

    Abbildung 2. Entfernen des seriellen Anschlussmoduls
    Removing the serial port module
    1. Öffnen Sie die Sicherung.
    2. Schieben Sie das serielle Anschlussmodul aus dem Adapterrahmen heraus.
  4. (Optional) Wenn Sie die Halterung des seriellen Anschlusses austauschen müssen, trennen Sie das serielle Anschlusskabel mit einem 5‑mm-Schraubenschlüssel von der Halterung.

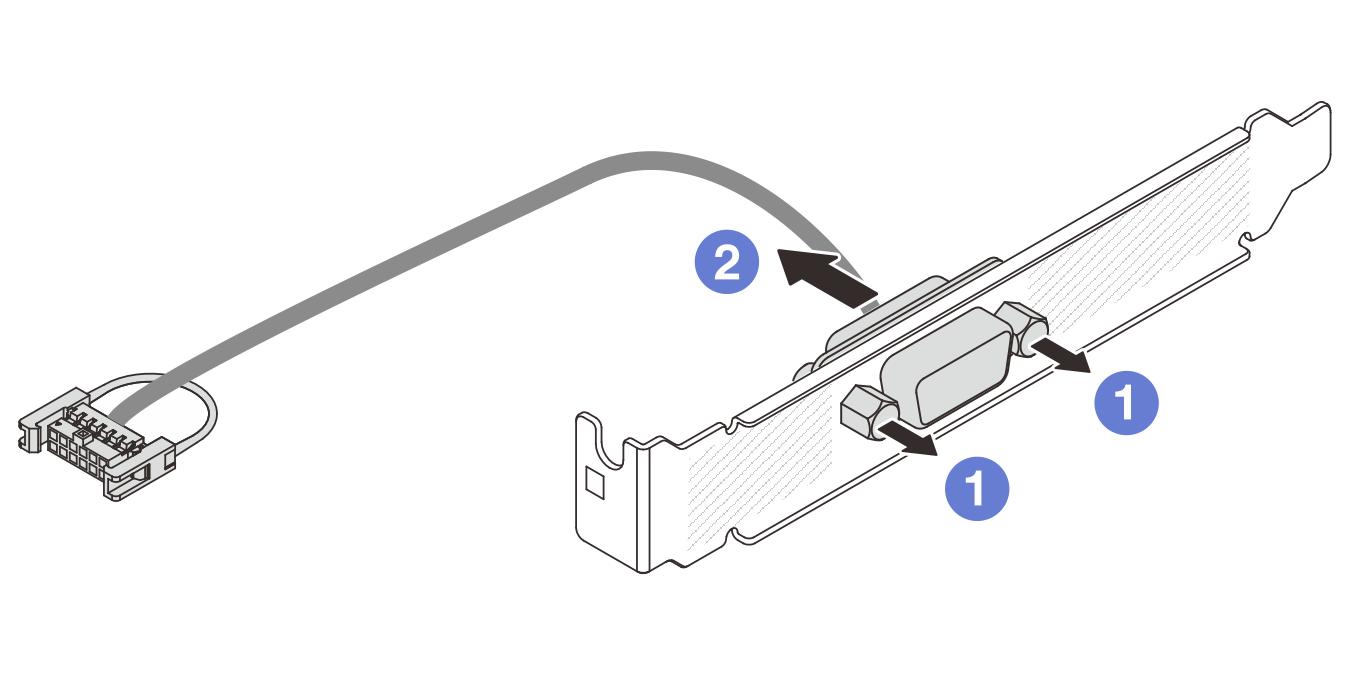

    Abbildung 3. Zerlegen des seriellen Anschlussmoduls
    Disassembling the serial port module
    1. Lösen Sie die zwei Schrauben.
    2. Ziehen Sie das serielle Anschlusskabel aus der Halterung heraus.

Nach dieser Aufgabe

  1. Installieren Sie ein neues serielles Anschlussmodul, einen PCIe-Adapter oder eine Abdeckblende, um die Position abzudecken. Informationen dazu finden Sie in Abschnitt Serielles Anschlussmodul installieren oder Hintere Adapterkartenbaugruppe installieren.

  2. Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.
