ถอดโมดูลพอร์ตอนุกรม

ทำตามคำแนะนำในส่วนนี้เพื่อถอดโมดูลพอร์ตอนุกรม

เกี่ยวกับงานนี้

ข้อควรสนใจ
  • อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย

  • ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์

  • ป้องกันการสัมผัสไฟฟ้าสถิตที่อาจทำให้ระบบหยุดการทำงานและสูญเสียข้อมูลได้ ด้วยการเก็บส่วนประกอบที่ไวต่อไฟฟ้าสถิตไว้ในบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตจนถึงเวลาทำการติดตั้ง และใช้งานอุปกรณ์เหล่านี้ด้วยสายรัดข้อมือป้องกันการคายประจุไฟฟ้าสถิตหรือระบบเดินสายดินอื่นๆ

ขั้นตอน

  1. เตรียมการสำหรับงานนี้
    1. หากเซิร์ฟเวอร์ติดตั้งอยู่ในตู้แร็ค ให้เลื่อนเซิร์ฟเวอร์ออกจากรางเลื่อนของแร็คเพื่อให้มีที่เข้าถึงฝาครอบด้านหลัง หรือถอดเซิร์ฟเวอร์ออกจากแร็ค ดู การเปลี่ยนเซิร์ฟเวอร์
    2. ถอดฝาครอบด้านบน ดูถอดฝาครอบด้านบน
    3. ถอดสายของโมดูลพอร์ตอนุกรมออกจากส่วนประกอบแผงระบบ
      ข้อควรสนใจ
      เพื่อหลีกเลี่ยงความเสียหายต่อส่วนประกอบแผงระบบ ตรวจสอบให้แน่ใจว่าคุณได้ทำตามคำแนะนำใน การเดินสายภายใน เมื่อถอดสายออกจากส่วนประกอบแผงระบบ
  2. ถอดตัวครอบตัวยกที่มีโมดูลพอร์ตอนุกรมติดตั้งไว้

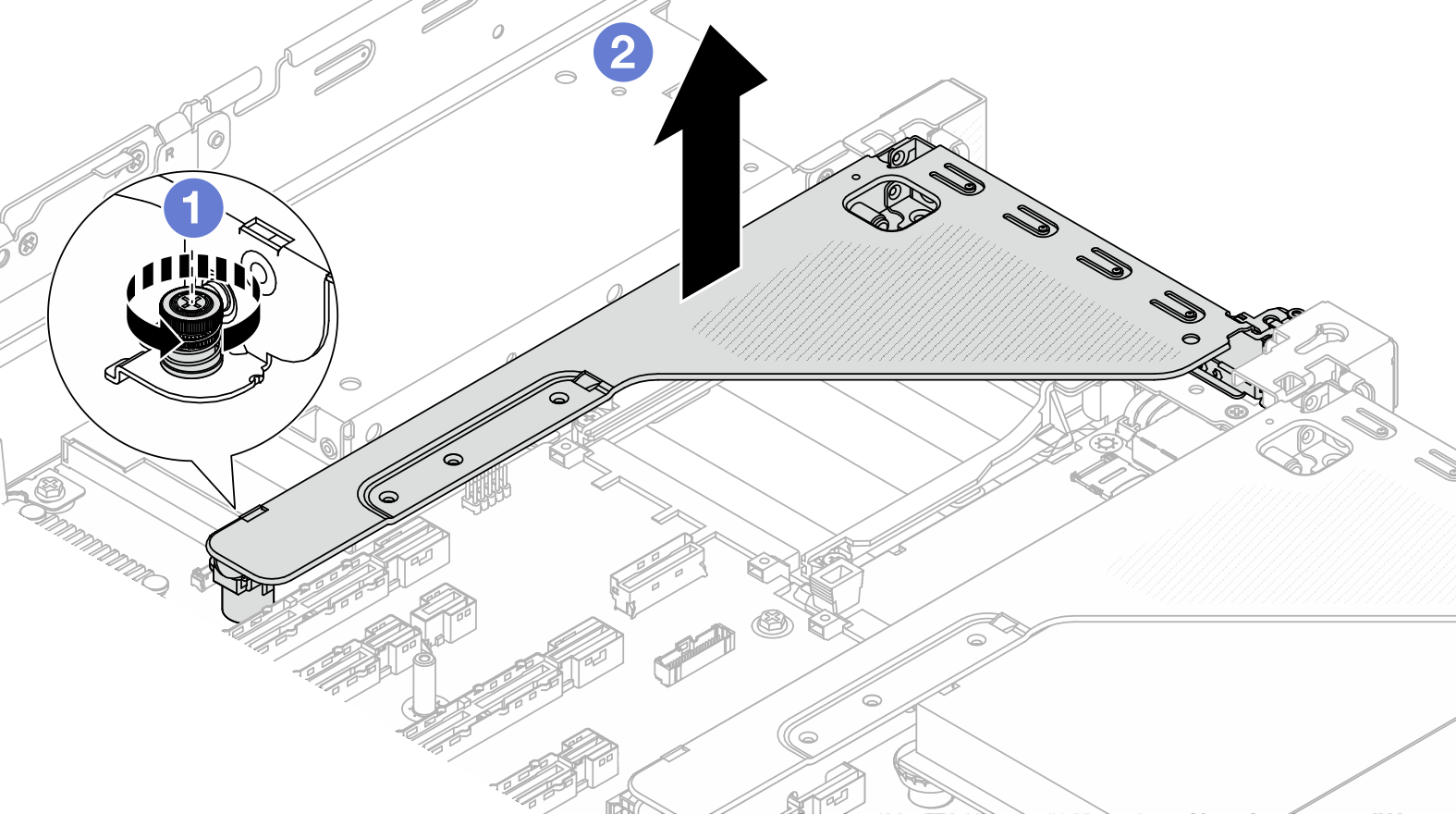

    รูปที่ 1. การถอดส่วนประกอบตัวยก
    Removing the riser assembly
    1. คลายสกรูที่ล็อคตัวครอบตัวยก
    2. ยกส่วนประกอบตัวยกออกจากตัวเครื่อง
  3. ถอดโมดูลพอร์ตอนุกรมออกจากตัวครอบตัวยก PCIe

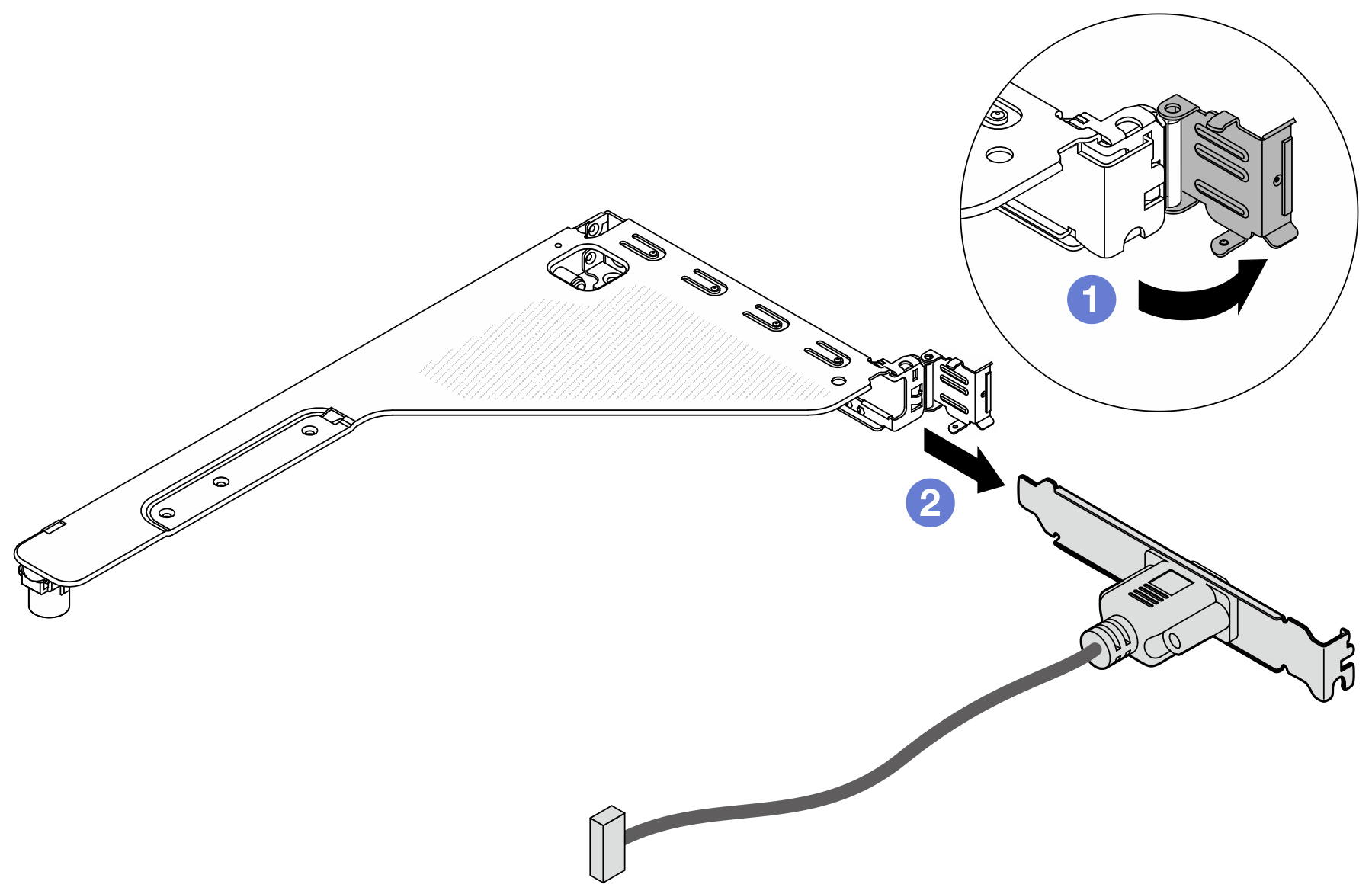

    รูปที่ 2. การถอดโมดูลพอร์ตอนุกรม
    Removing the serial port module
    1. เปิดสลักยึด
    2. เลื่อนโมดูลพอร์ตอนุกรมออกจากตัวครอบตัวยก
  4. (ไม่บังคับ) หากคุณต้องการเปลี่ยนโครงยึดพอร์ตอนุกรม ให้ใช้ประแจ 5 มม. เพื่อถอดสายพอร์ตอนุกรมออกจากโครงยึด

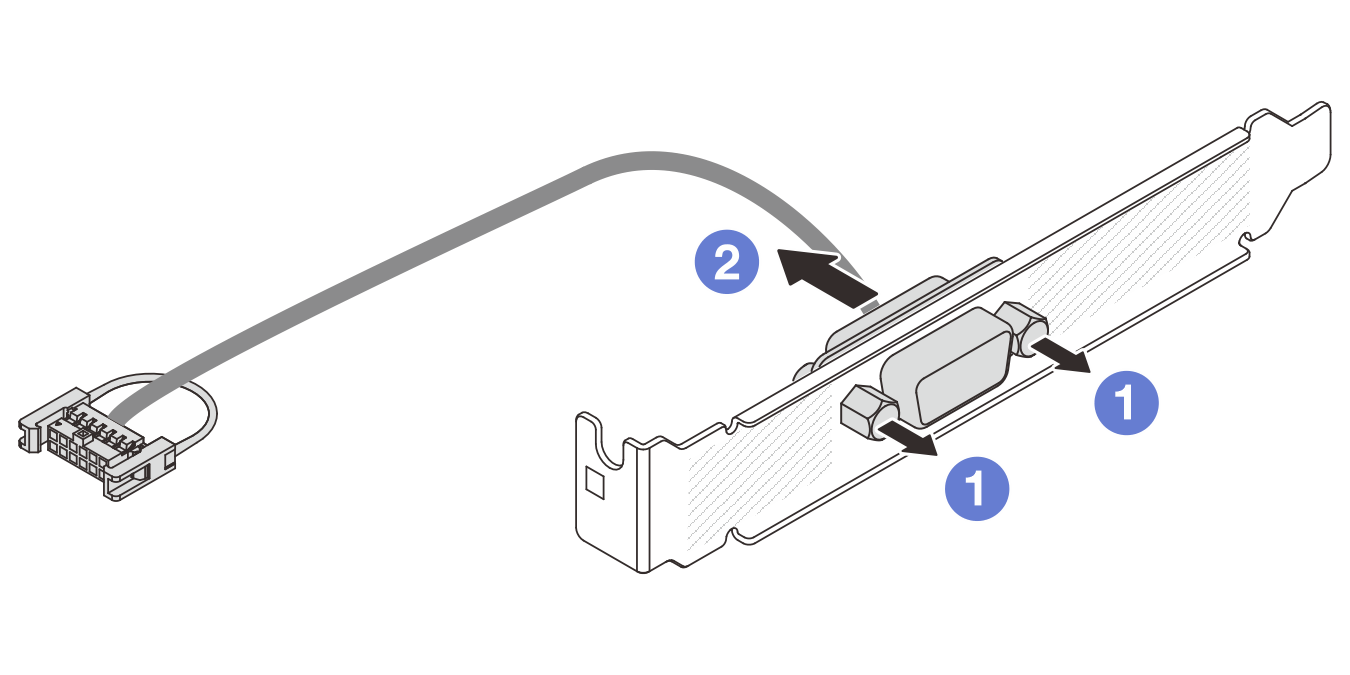

    รูปที่ 3. การแยกชิ้นส่วนโมดูลพอร์ตอนุกรม
    Disassembling the serial port module
    1. คลายสกรูสองตัว
    2. ดึงสายพอร์ตอนุกรมออกจากโครงยึด

หลังจากดำเนินการเสร็จ

  1. ติดตั้งโมดูลพอร์ตอนุกรม อะแดปเตอร์ PCIe หรือแผงครอบตัวใหม่เพื่อปิด ดู ติดตั้งโมดูลพอร์ตอนุกรม หรือ ติดตั้งส่วนประกอบตัวยกด้านหลัง

  2. หากคุณได้รับคำแนะนำให้ส่งคืนส่วนประกอบหรืออุปกรณ์เสริม ให้ปฏิบัติตามคำแนะนำที่มาพร้อมบรรจุภัณฑ์ทั้งหมด และให้ใช้บรรจุภัณฑ์ใดๆ ที่ส่งมอบให้กับคุณเพื่อการจัดส่ง
