Снятие модуля последовательного порта

Следуйте инструкциям в этом разделе, чтобы снять модуль последовательного порта.

Об этой задаче

Внимание

  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

Процедура

  1. Выполните подготовительные действия для данной задачи.
    1. Если сервер установлен в стойку, сдвиньте его по направляющим, чтобы получить доступ к верхнему кожуху, или извлеките сервер из стойки. См. раздел Замена сервера.
    2. Снимите верхний кожух. См. раздел Снятие верхнего кожуха.
    3. Отключите кабель модуля последовательного порта от блока материнской платы.
      Внимание
      Чтобы не повредить блок материнской платы, следуйте инструкциям в документе Прокладка внутренних кабелей при отключении кабелей от блока материнской платы.
  2. Снимите плату-адаптер Riser с установленным модулем последовательного порта.

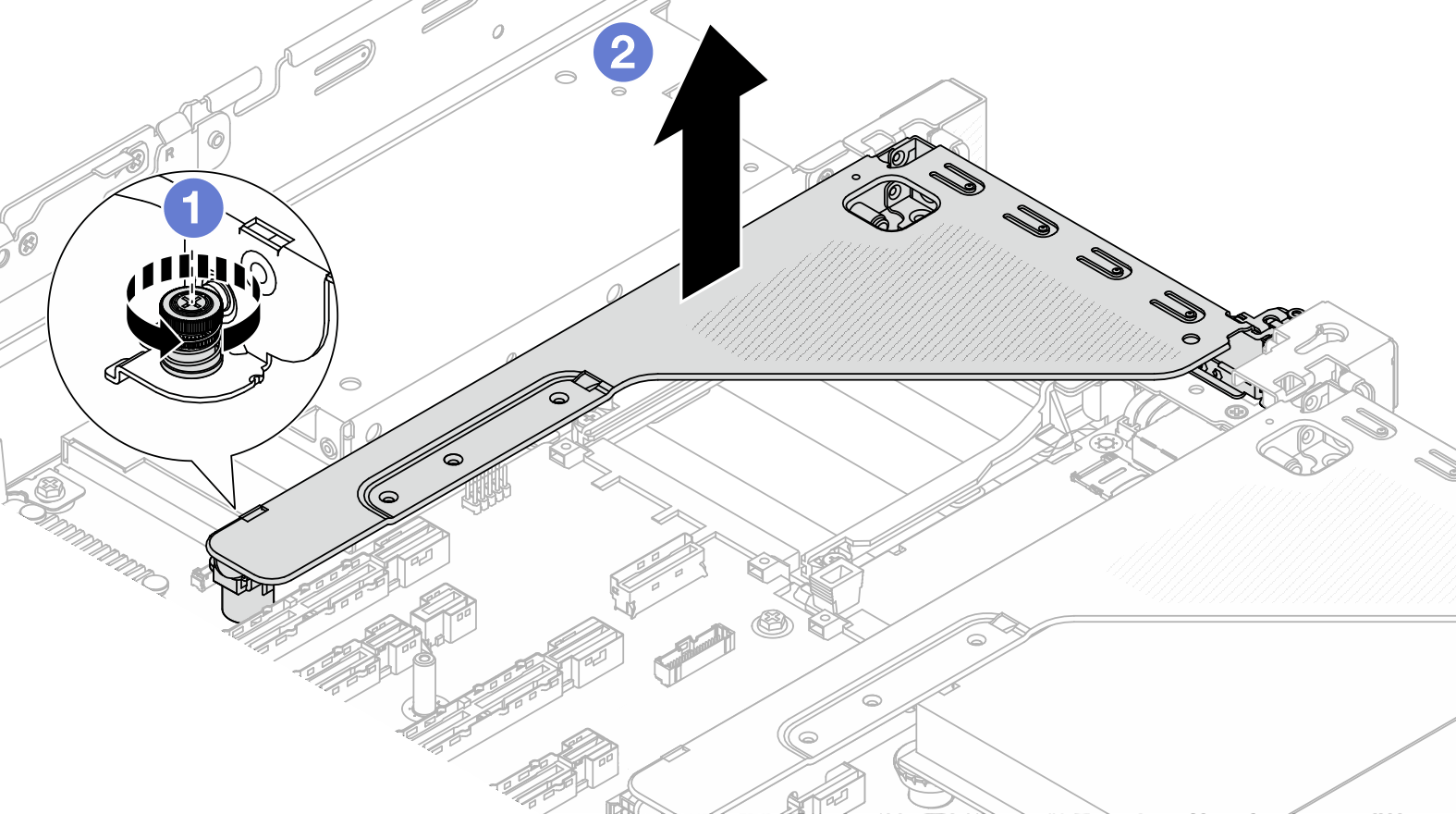

    Рис. 1. Снятие блока платы-адаптера Riser
    Removing the riser assembly
    1. Ослабьте винт, фиксирующий отсек платы-адаптера Riser.
    2. Извлеките блок платы-адаптера Riser из рамы, подняв вверх.
  3. Извлеките модуль последовательного порта из отсека платы-адаптера Riser.

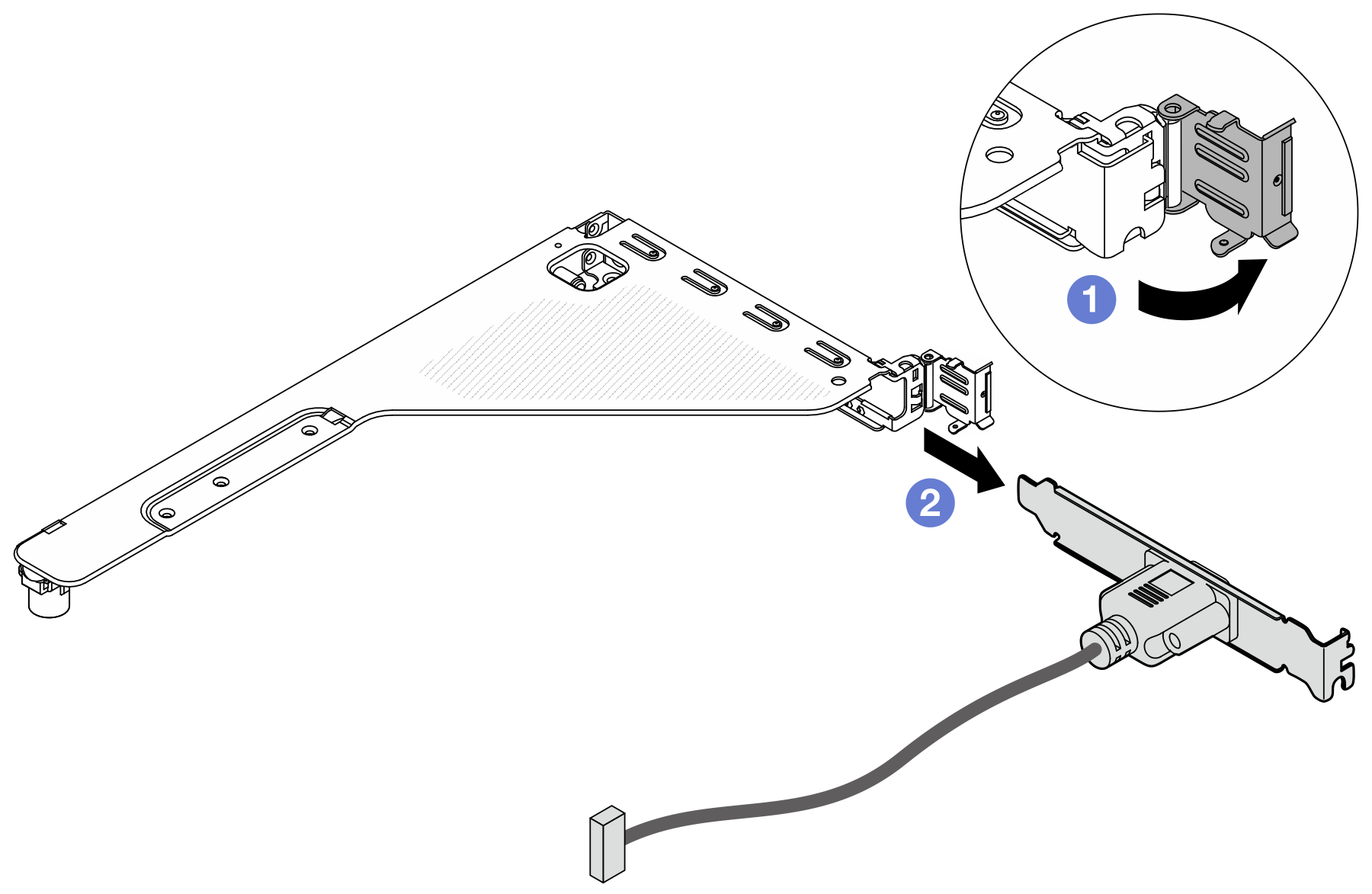

    Рис. 2. Извлечение модуля последовательного порта
    Removing the serial port module
    1. Откройте фиксирующую защелку.
    2. Выдвиньте модуль последовательного порта из отсека платы-адаптера Riser.
  4. (Необязательно) Если требуется заменить скобу последовательного порта, используйте гаечный ключ 5 мм, чтобы отсоединить кабель последовательного порта от скобы.

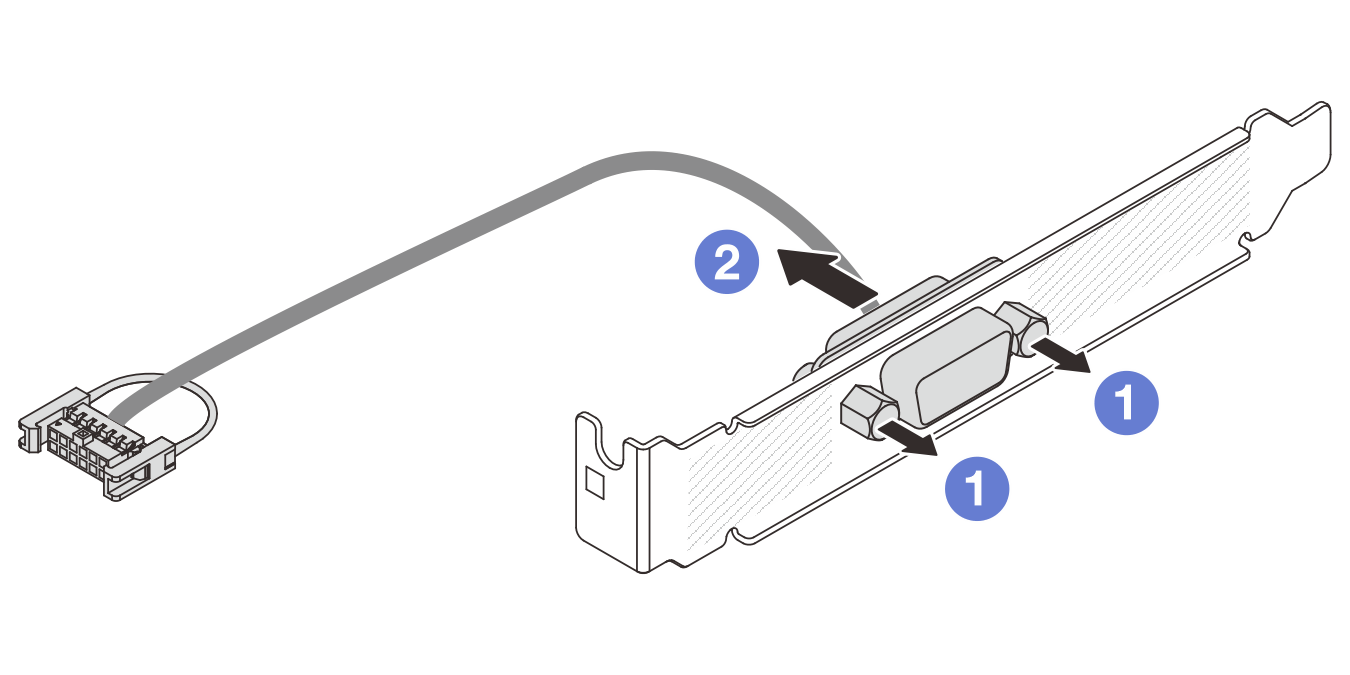

    Рис. 3. Разборка модуля последовательного порта
    Disassembling the serial port module
    1. Ослабьте два винта.
    2. Извлеките кабель последовательного порта из скобы.

После завершения

  1. Установите новый модуль последовательного порта, адаптер PCIe или заглушку, чтобы закрыть пустое место. См. инструкции по ссылке Установка модуля последовательного порта или Установка заднего блока платы-адаптера Riser.

  2. При необходимости вернуть компонент или дополнительное устройство следуйте всем инструкциям по упаковке и используйте для отправки предоставленный упаковочный материал.
