Installation du serveur dans l’armoire (glissières à friction)

Les instructions de cette section vous permettent d'installer le serveur dans une armoire équipée de glissières à friction.

S036

18 - 32 kg (39 - 70 lb)	32 – 55 kg (70 – 121 lb)

ATTENTION

Soulevez la machine avec précaution.

R006

ATTENTION

Ne placez pas d'objet sur la partie supérieure d'un dispositif monté en armoire sauf s'il est conçu pour être utilisé comme étagère.

ATTENTION

• Des risques de stabilité sont possibles. L’armoire peut basculer et causer des dommages corporels graves.

• Avant d’étendre l’armoire sur la position d’installation, lisez Conseils d’installation. Ne placez pas de charge sur l’équipement monté sur les glissières en position d’installation. Ne laissez pas l’équipement monté sur les glissières en position d’installation.

À propos de cette tâche

Avertissement

• Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

• Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

• Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

ATTENTION

Assurez-vous que ces procédures d’installation du serveur sont effectuées par trois personnes, afin d’éviter les blessures.

Téléchargement du microprogramme et des pilotes : une fois un composant remplacé, il est possible que la mise à jour du microprogramme ou des pilotes soit requise.

• Accédez à Site Web de téléchargement des pilotes et logiciels pour ThinkSystem SR650 V4 pour consulter les dernières mises à jour de microprogramme et de pilote disponibles pour votre serveur.

• Reportez-vous à Mise à jour du microprogramme pour en savoir plus sur les outils de mise à jour du microprogramme.

Procédure

1. Depuis l’avant de l’armoire, tirez sur les glissières jusqu’à la butée et retirez les glissières internes.

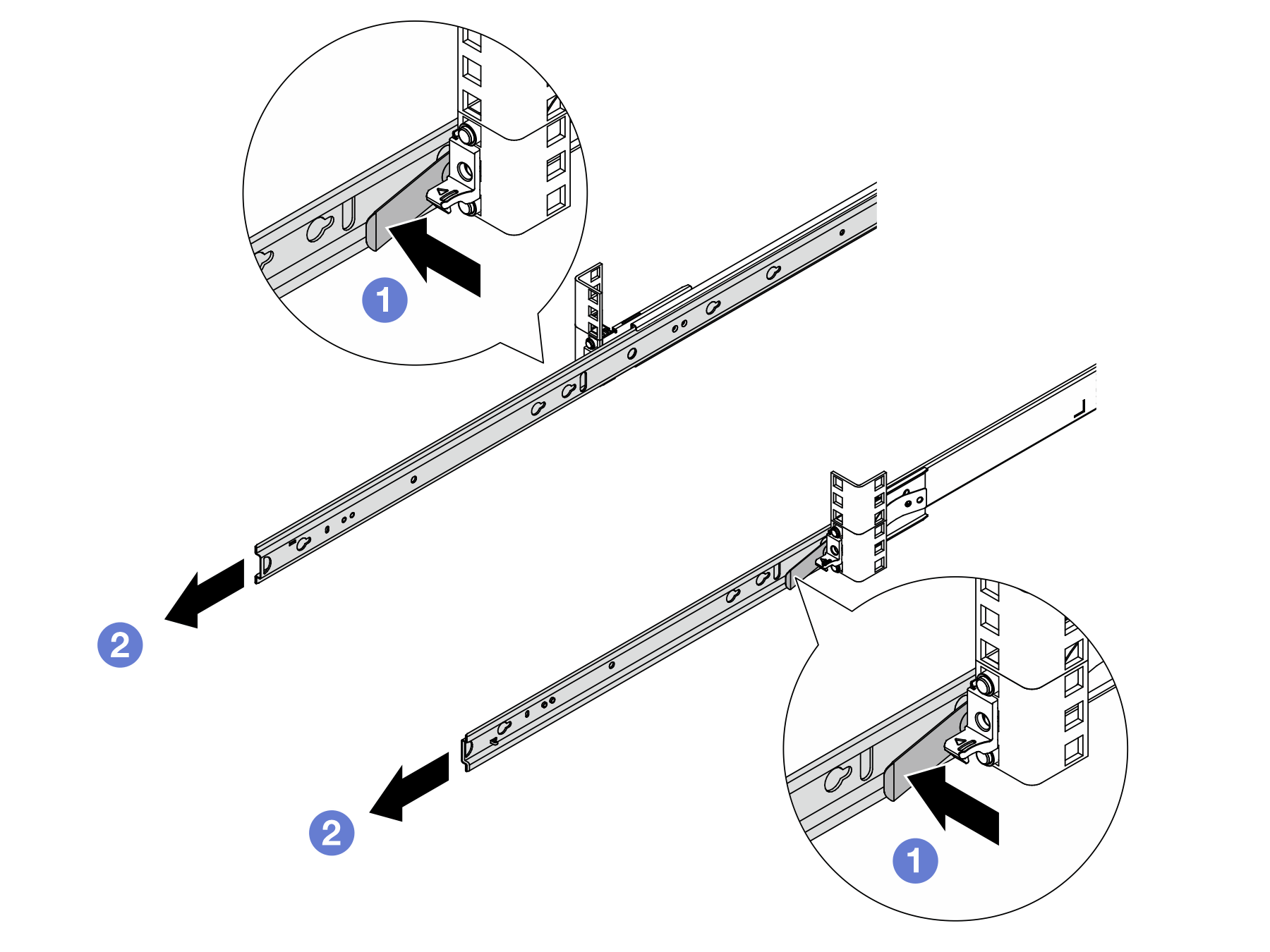

   Figure 1. Retrait des glissières internes






   1. Appuyez sur les taquets de déblocage.
   2. Dégagez les glissières internes des glissières externes.
2. Installez la glissière interne sur le serveur.
   Remarque

   Assurez-vous que l’inscription « Front » fait bien toujours face à l’avant lors du montage des glissières internes sur le serveur.

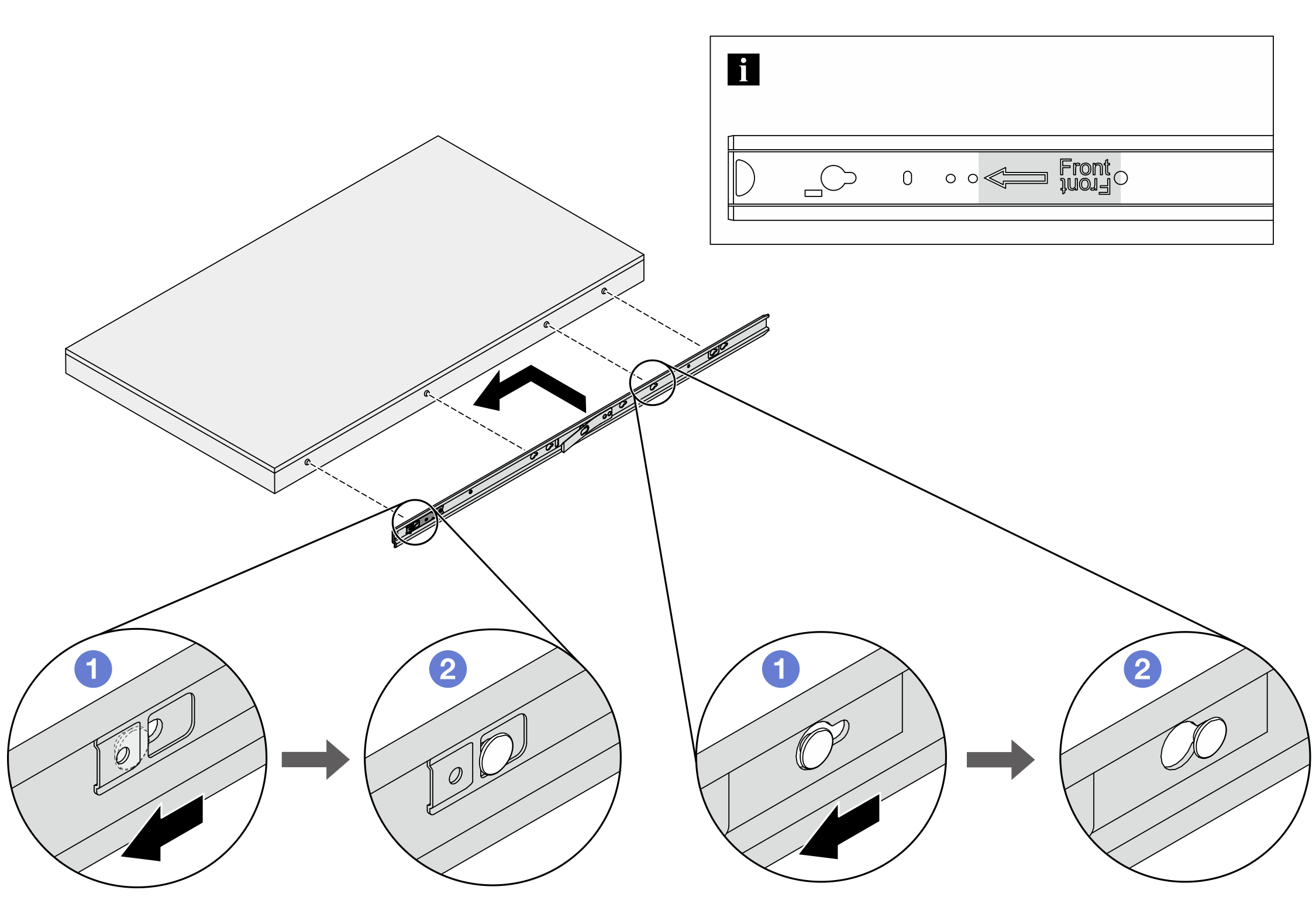

   Figure 2. Installation des glissières internes






   1. Alignez les emplacements de la glissière interne sur les broches en T de la glissière correspondante sur le côté du serveur.
   2. Faites coulisser la glissière interne vers l’avant, jusqu’à ce que les broches en T se verrouillent.
3. Répétez l’étape précédente sur l’autre glissière.
4. Soulevez le serveur avec précaution, à trois personnes.
   ATTENTION

   Assurez-vous d’être trois personnes pour soulever le serveur, en saisissant les points de levage 1.

   Figure 3. Levage du serveur

   Avant de l’armoire








5. Depuis l’avant de l’armoire, installez le serveur dans les glissières externes.

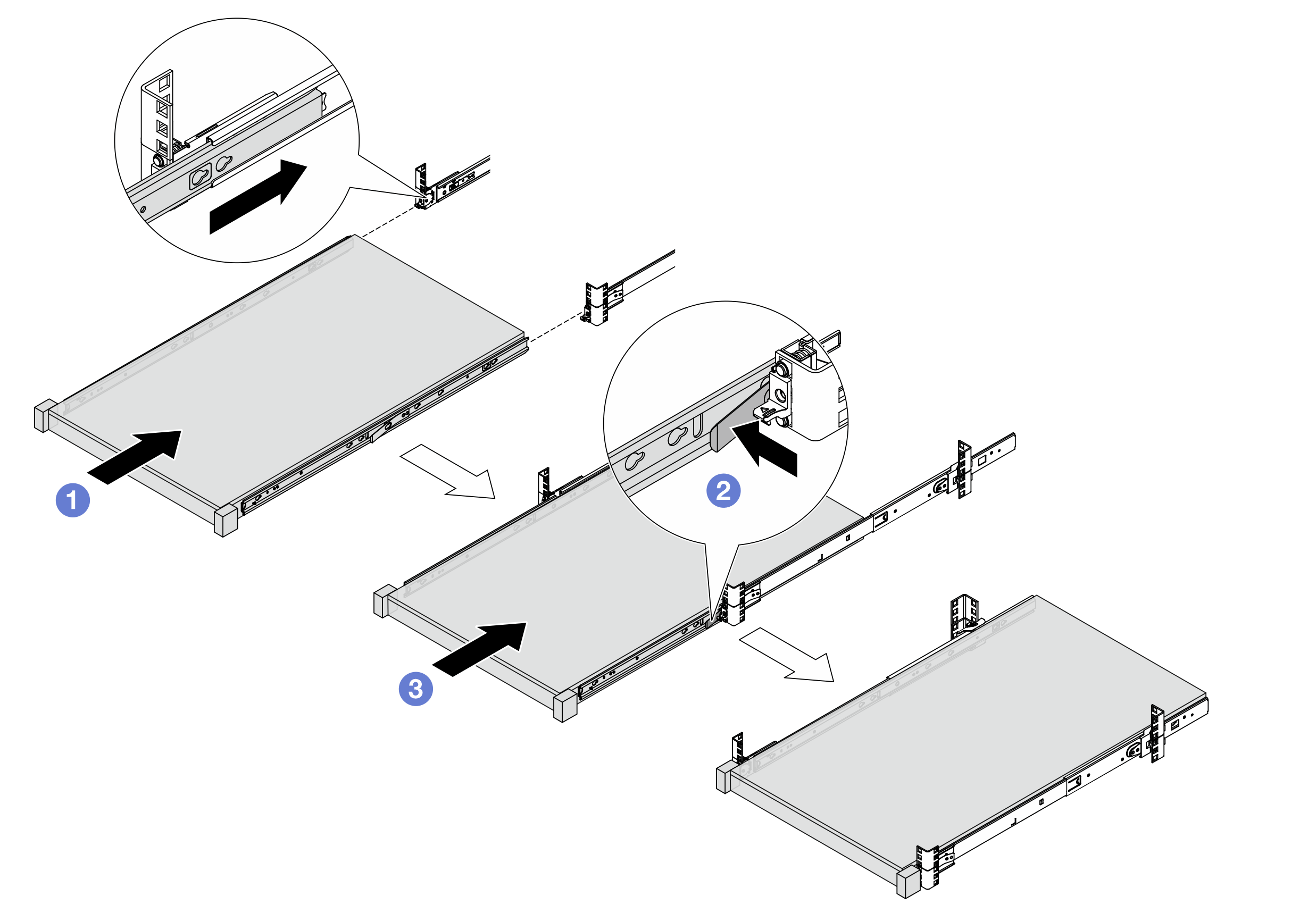

   Figure 4. Installation du serveur






   1. Alignez les emplacements des glissières et poussez le serveur dans l’armoire.
   2. Appuyez sur les taquets de déblocage.
   3. Faites coulisser le serveur à fond dans l’armoire jusqu’à ce qu’il s’enclenche en produisant un clic.
6. Fixez le serveur à l’armoire.
   1. Fixez le serveur à l’avant de l’armoire. Serrez les deux vis moletées situées sur les taquets d’armoire.
      Figure 5. Fixation du serveur à l’avant de l’armoire

      Avant de l’armoire









      • Renversez les caches des loquets de l'armoire.
      • Serrez les vis pour fixer le serveur.
   2. (En option) Installez une vis M6 sur chacune des glissières pour fixer le serveur à l’arrière de l’armoire.
      Figure 6. Fixation du serveur à l’arrière de l’armoire

      Arrière de l’armoire
