Instalar o servidor no rack (trilhos de atrito)

Siga as instruções nesta seção para instalar o servidor no rack equipado com trilhos de atrito.

S036




18 - 32 kg (39 - 70 lb)32 - 55 kg (70 - 121 lb)
CUIDADO
Utilize práticas seguras ao levantar.
R006
No weight on shelf
CUIDADO
Não coloque nenhum objeto em cima de um dispositivo montado em rack, a menos que o dispositivo montado em rack seja destinado ao uso como uma prateleira.
CUIDADO

  • Há possíveis riscos de estabilidade. O rack pode tombar e causar ferimentos graves.

  • Antes de estender o rack para a posição de instalação, leia o Diretrizes de instalação. Não coloque nenhuma carga no equipamento montado no trilho deslizante na posição de instalação. Não deixe o equipamento montado no trilho deslizante na posição de instalação.

Sobre esta tarefa

Atenção

  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

CUIDADO
São necessárias três pessoas para realizar os procedimentos de instalação do servidor e evitar lesões.
Download de firmware e driver: talvez seja necessário atualizar o firmware ou o driver depois de substituir um componente.

Procedimento

  1. Na parte frontal do rack, puxe os trilhos até que eles parem e remova os trilhos internos.

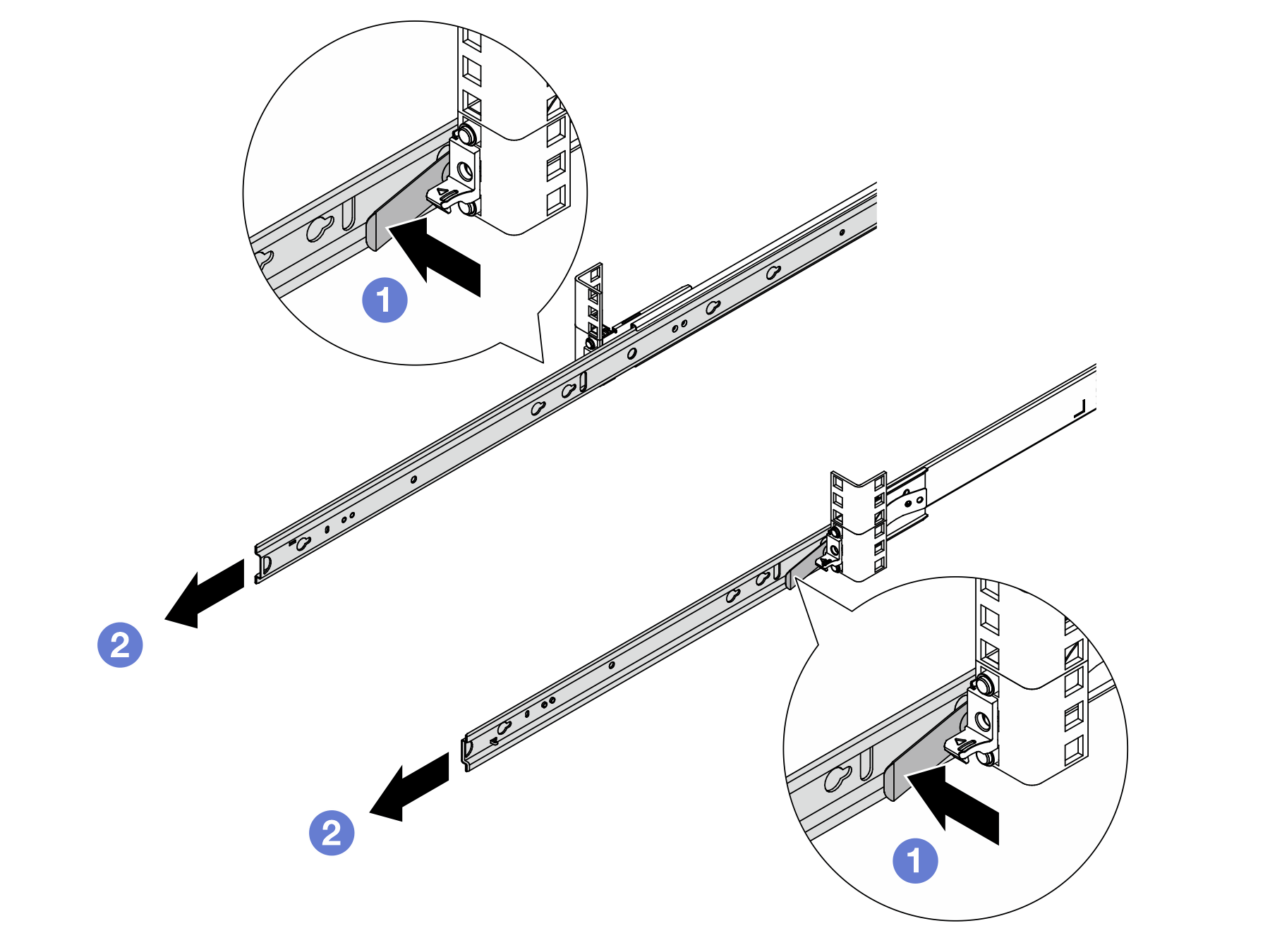

    Figura 1. Removendo os trilhos internos

    1. Pressione as travas de liberação.
    2. Desencaixe os trilhos internos dos trilhos externos.
  2. Instale o trilho interno no servidor.
    Nota
    Certifique-se de que a marca "Front" esteja sempre voltada para a frente ao montar os trilhos internos no servidor.

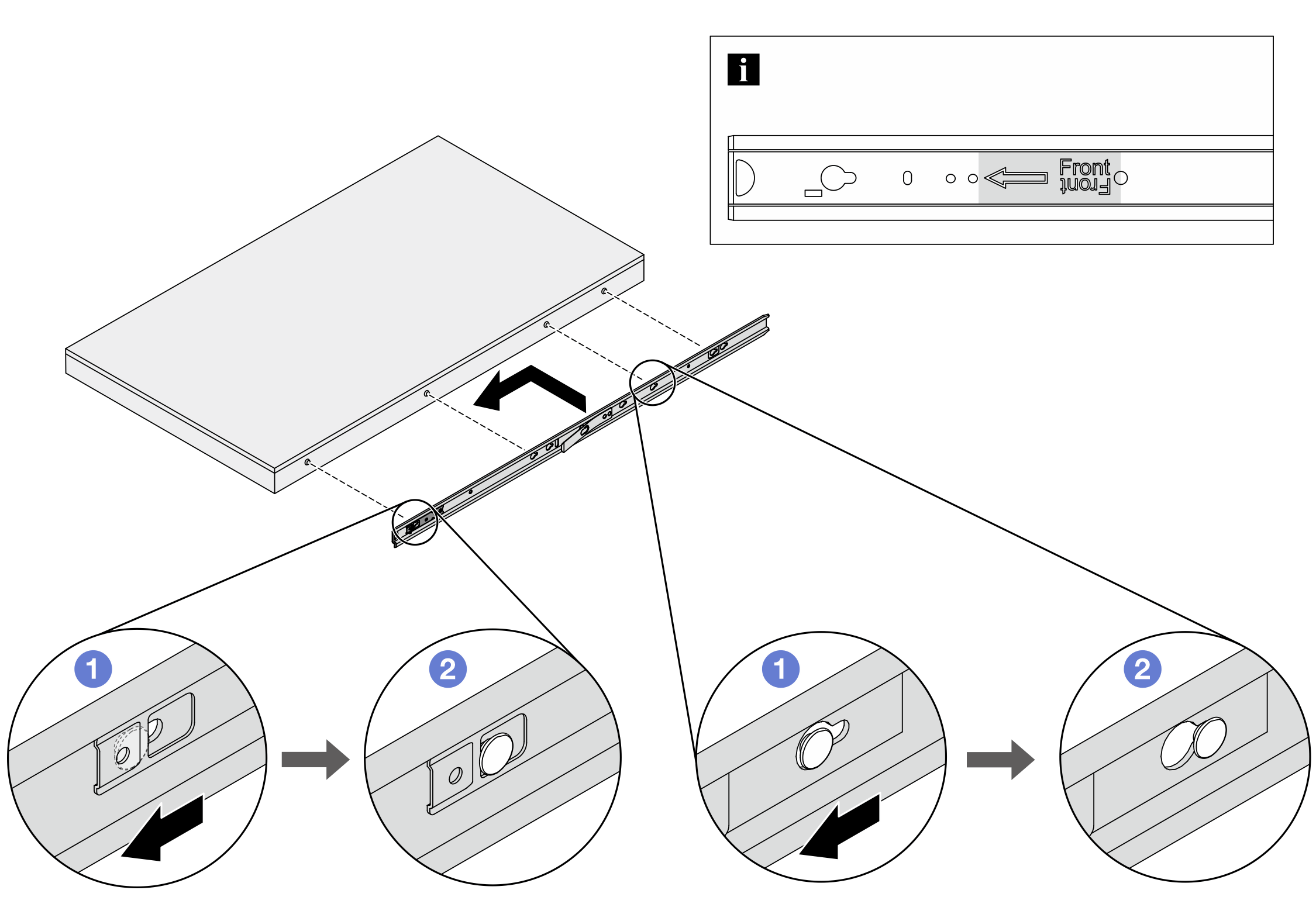

    Figura 2. Instalando os trilhos internos

    1. Alinhe os slots no trilho interno com os pinos T correspondentes na lateral do servidor.
    2. Deslize o trilho interno para frente até que os pinos T travem no lugar.
  3. Repita a etapa anterior para o outro trilho.
  4. Levante cuidadosamente o servidor com auxílio de três pessoas.
    CUIDADO
    Três pessoas devem levantar o servidor segurando os 1 pontos de elevação.

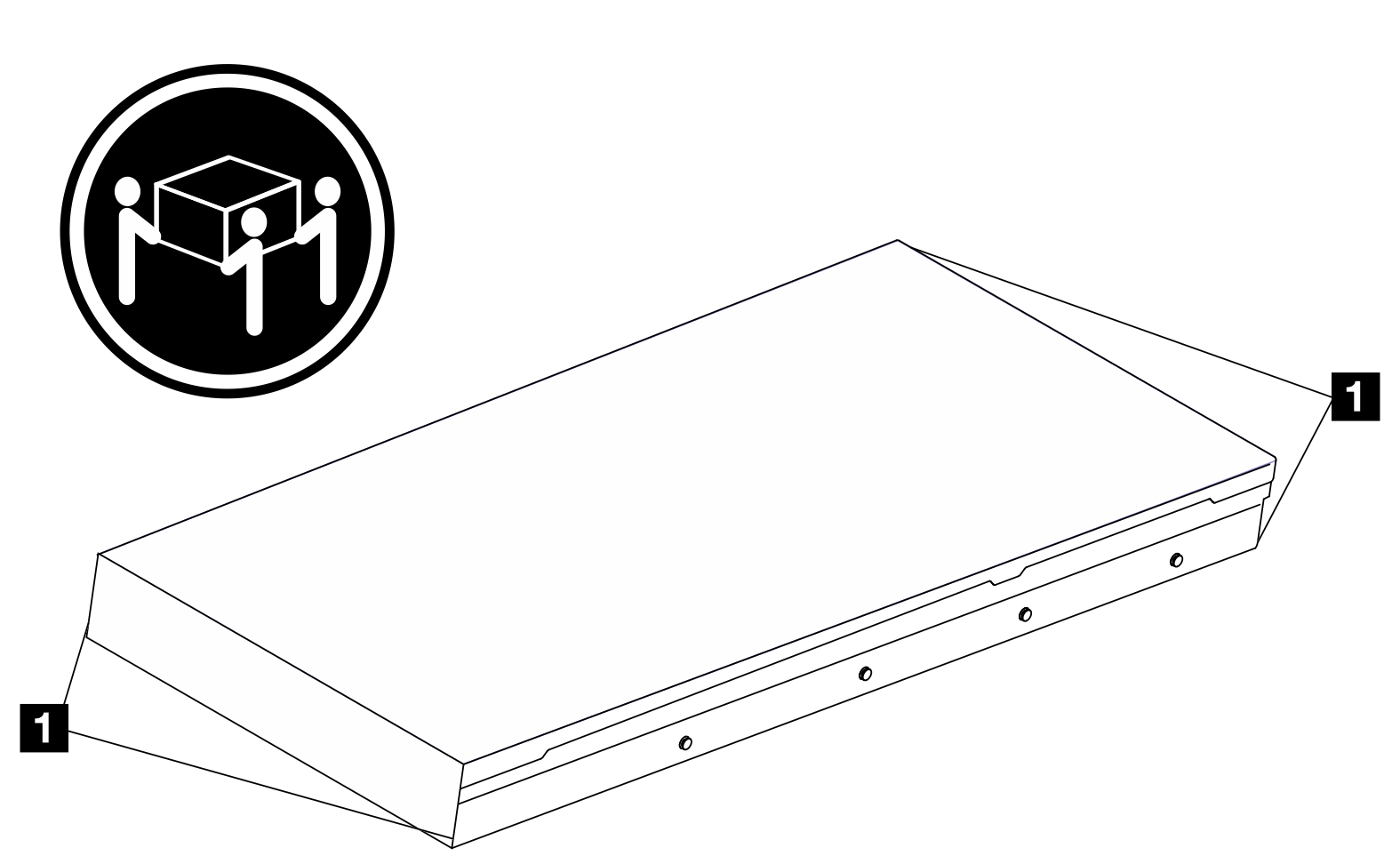

    Figura 3. Levantando o servidor

    Frente do rack


    Lifting up the server

  5. Na parte frontal do rack, instale o servidor nos trilhos externos.

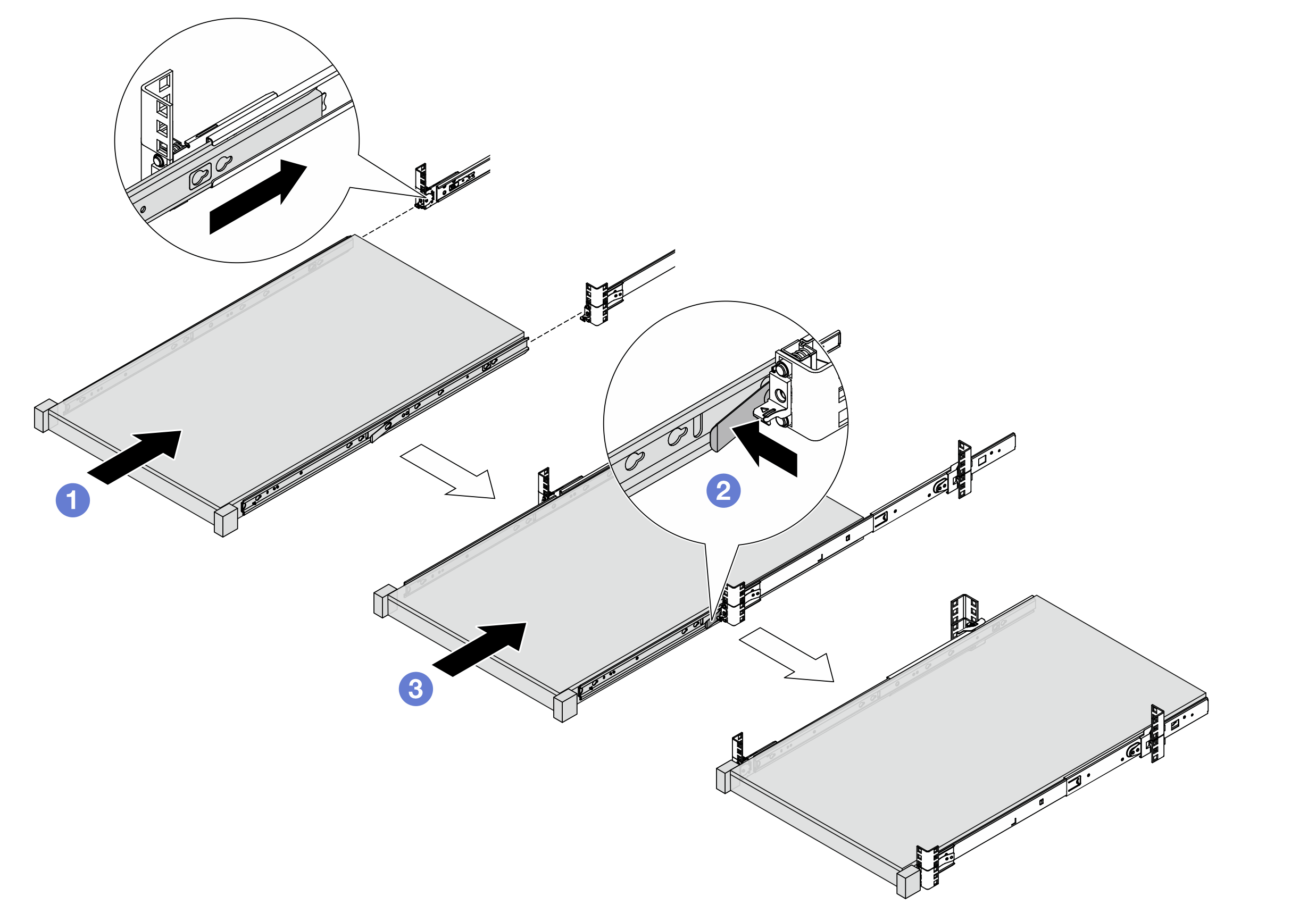

    Figura 4. Instalando o servidor

    1. Alinhe os slots de trilho e empurre o servidor para dentro do rack.
    2. Pressione as travas de liberação.
    3. Empurre o servidor totalmente para dentro do rack até ele se travar no local com um clique.
  6. Prenda o servidor no rack.
    1. Fixe o servidor na parte frontal do rack. Aperte os dois parafusos localizados nas travas do rack.

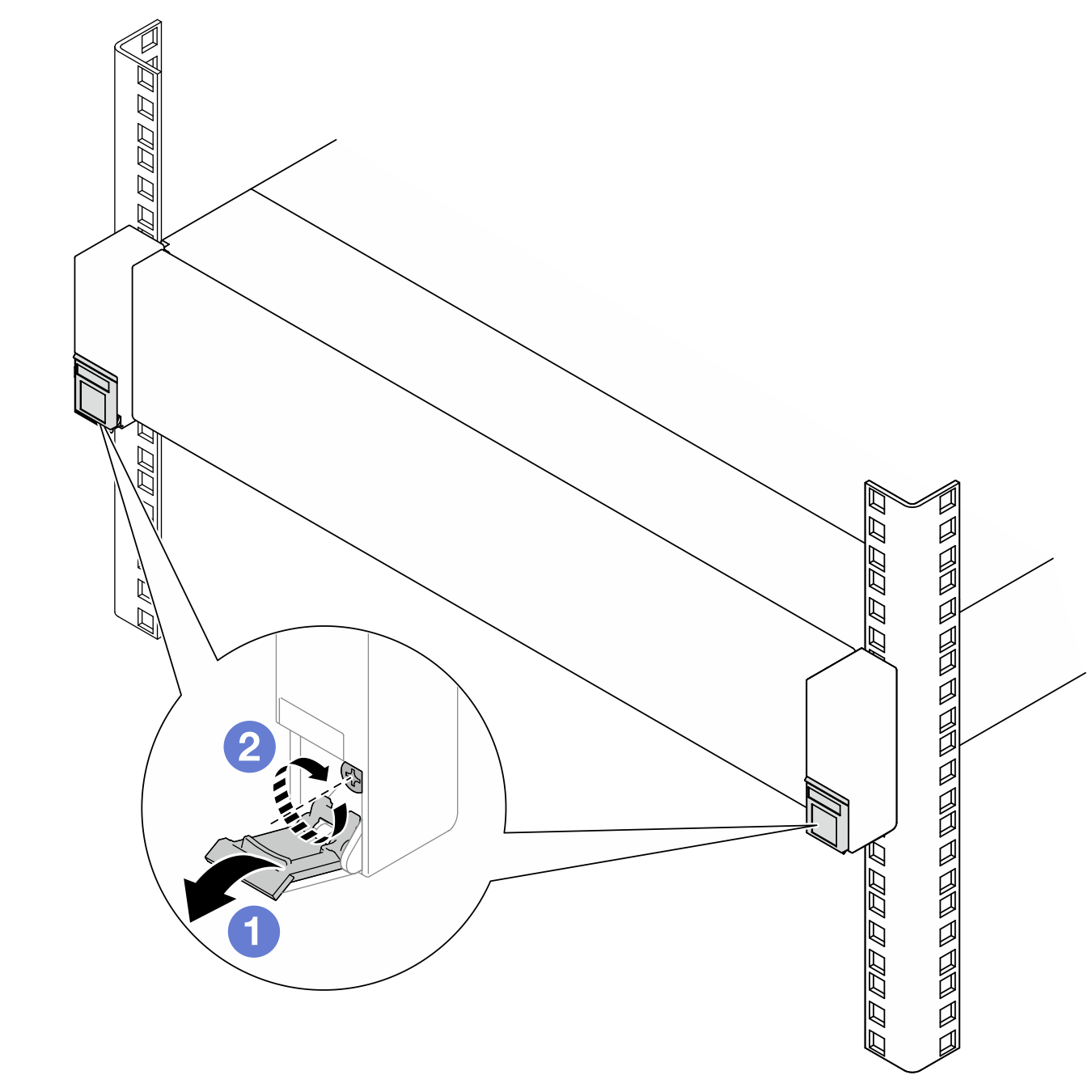

      Figura 5. Fixando o servidor na parte frontal do rack

      Frente do rack


      Securing the server to the front of the rack

      • Vire para baixo as tampas nas travas do rack.
      • Aperte os parafusos para prender o servidor.
    2. (Opcional) Instale um parafuso M6 em cada um dos trilhos para prender o servidor na parte traseira do rack.

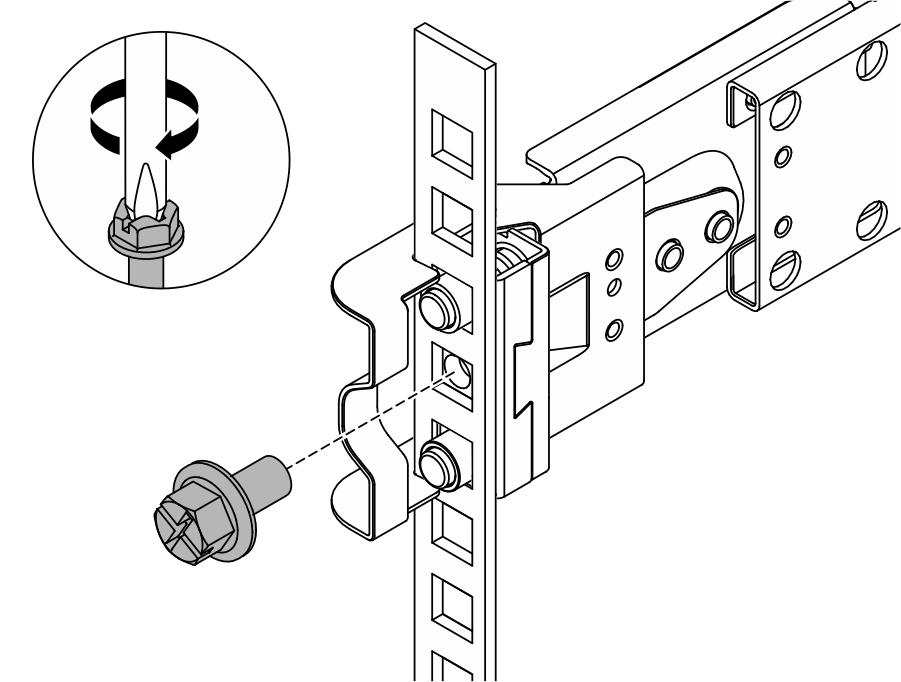

      Figura 6. Fixando o servidor na parte traseira do rack

      Parte posterior do rack


      Securing the server to the rear of the rack

Depois de concluir
  1. Reconecte os cabos externos e os cabos de alimentação ao servidor.
    Atenção
    Para evitar danos aos componentes, conecte os cabos de alimentação por último.

  2. Ligue o servidor e todos os dispositivos periféricos. Consulte Ligar o servidor.

  3. Atualize a configuração do servidor. Consulte Concluir a substituição de peças.
