ถอดเซิร์ฟเวอร์ออกจากแร็ค (รางเสียดทาน)

ทำตามคำแนะนำในส่วนนี้เพื่อถอดเซิร์ฟเวอร์ออกจากแร็คที่มีรางเสียดทาน

S036




18 - 32 กก. (39 - 70 ปอนด์)32 - 55 กก. (70 - 121 ปอนด์)
ข้อควรระวัง
ใช้วิธีปฏิบัติที่ปลอดภัยเมื่อต้องทำการยก
R006
No weight on shelf
ข้อควรระวัง
ห้ามวางสิ่งของใดๆ บนอุปกรณ์ที่ติดตั้งอยู่บนตู้แร็ค เว้นแต่อุปกรณ์ที่ติดตั้งอยู่บนตู้แร็คนั้นมีไว้สำหรับใช้เป็นชั้นวางเท่านั้น
ข้อควรระวัง
  • อาจเกิดอันตรายต่อความเสถียรได้ ตู้แร็ควางอาจพลิกคว่ำและทำให้ได้รับบาดเจ็บสาหัส

  • ก่อนขยายตู้แร็คไปยังตำแหน่งการติดตั้ง โปรดอ่าน คู่มือการติดตั้ง อย่าวางสิ่งของใดๆ บนอุปกรณ์ที่ติดตั้งรางเลื่อนในตำแหน่งการติดตั้ง อย่าวางอุปกรณ์ที่ติดตั้งรางเลื่อนในตำแหน่งการติดตั้ง

เกี่ยวกับงานนี้

ข้อควรสนใจ
  • อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย

  • ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์

  • ป้องกันการสัมผัสไฟฟ้าสถิตที่อาจทำให้ระบบหยุดการทำงานและสูญเสียข้อมูลได้ ด้วยการเก็บส่วนประกอบที่ไวต่อไฟฟ้าสถิตไว้ในบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตจนถึงเวลาทำการติดตั้ง และใช้งานอุปกรณ์เหล่านี้ด้วยสายรัดข้อมือป้องกันการคายประจุไฟฟ้าสถิตหรือระบบเดินสายดินอื่นๆ

ข้อควรระวัง
ต้องใช้ผู้ปฏิบัติงานสามคนสำหรับการถอดเซิร์ฟเวอร์เพื่อป้องกันการบาดเจ็บ

ขั้นตอน

  1. คลายสกรู 2 ตัวที่อยู่บนสลักแร็คเพื่อปลดออกจากแร็ค

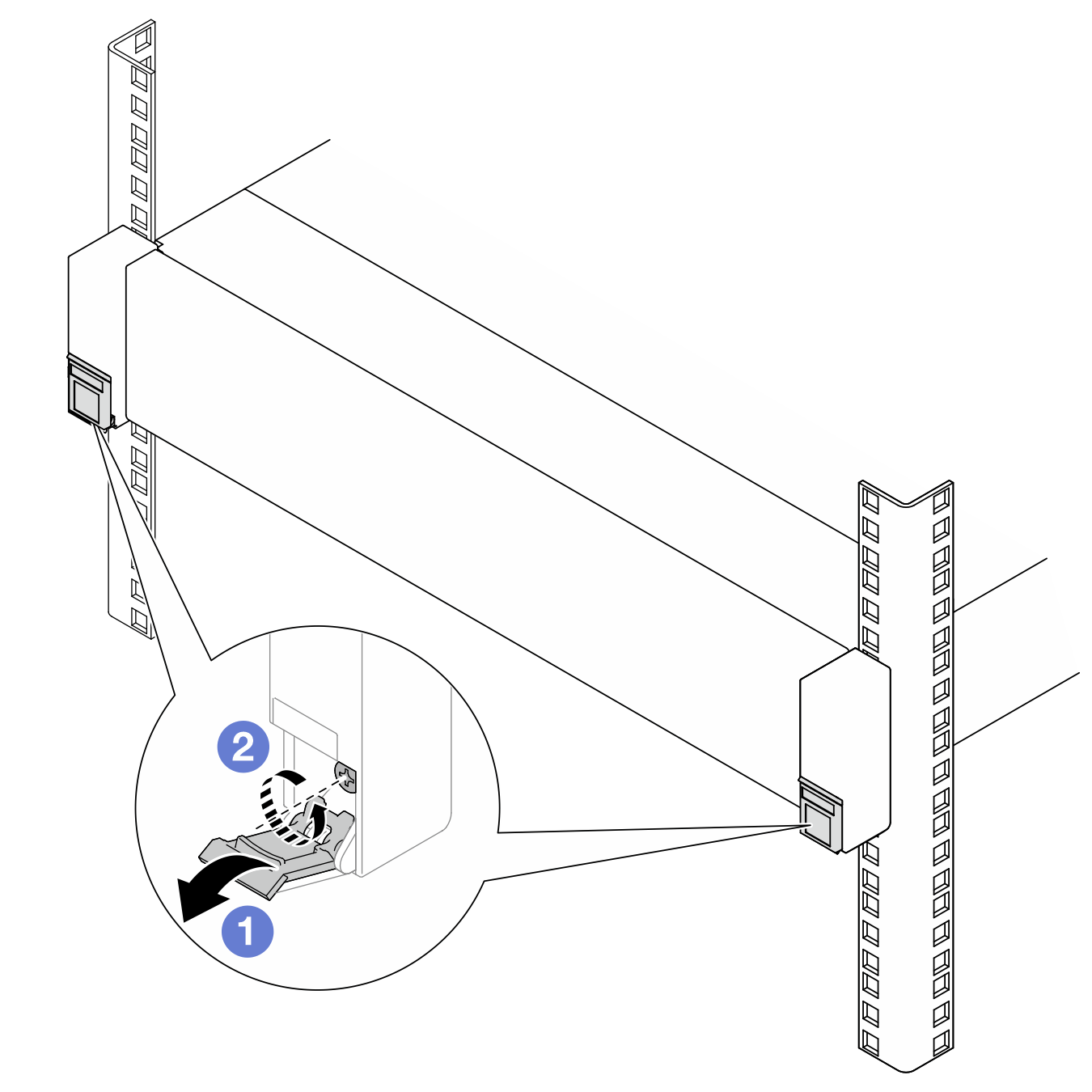

    รูปที่ 1. การคลายสกรูในสลักแร็ค

    ส่วนหน้าแร็ค


    Disengage server from the rack

    1. พลิกฝาครอบบนสลักแร็คลง
    2. คลายสกรูที่ยึดเซิร์ฟเวอร์
  2. เลื่อนเซิร์ฟเวอร์ออกไปจนสุด แล้วถอดออกจากรางด้านนอก
    ข้อควรระวัง
    ตรวจสอบให้แน่ใจว่าคนสามคนยกเครื่องด้วยการจับที่จุดยก 1
    รูปที่ 2. การยกเซิร์ฟเวอร์

    ส่วนหน้าแร็ค


    Lifting up the server

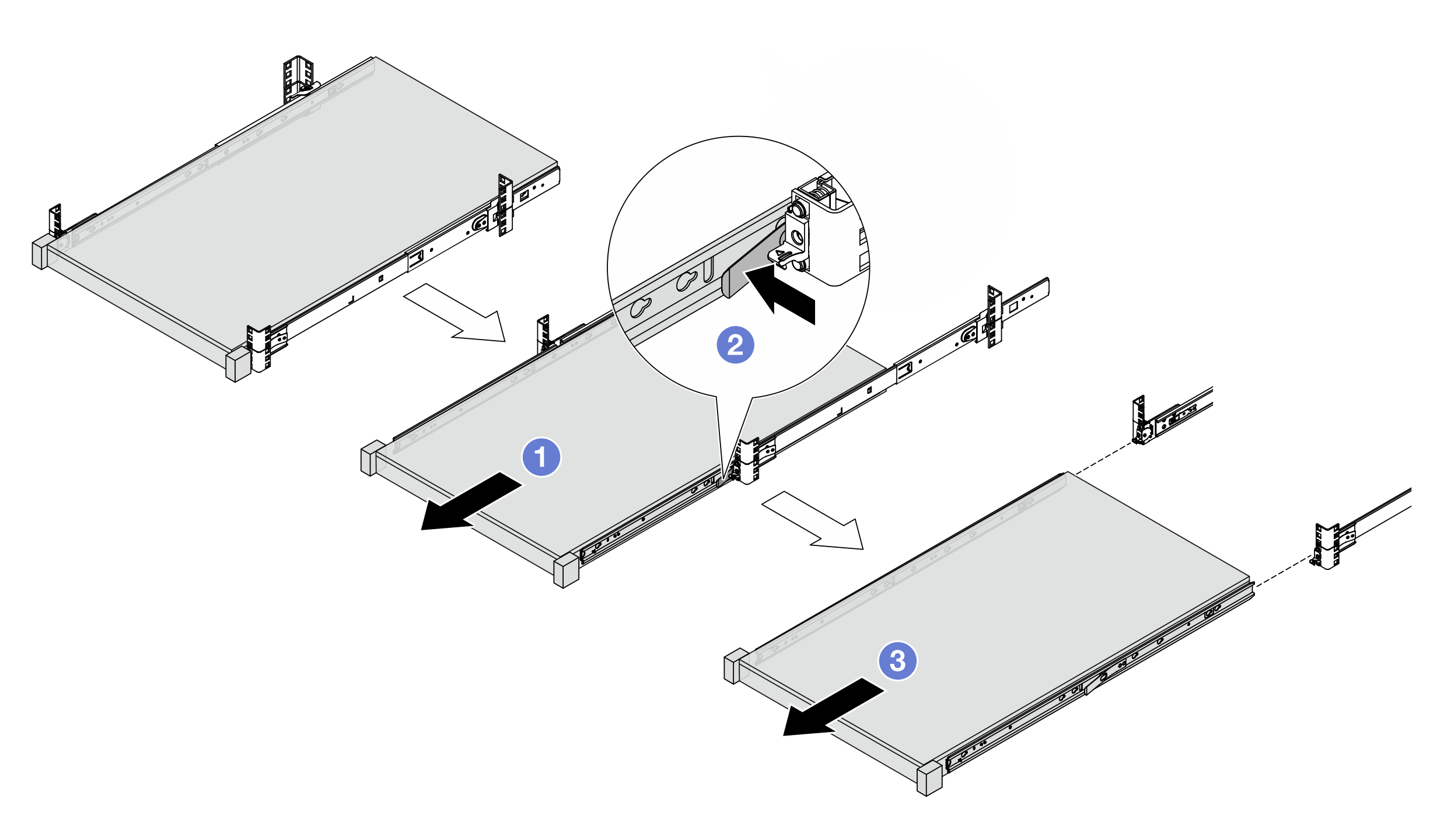

    รูปที่ 3. การถอดเซิร์ฟเวอร์

    ส่วนหน้าแร็ค


    Pulling out the server

    1. เลื่อนเซิร์ฟเวอร์ออกจนกว่าจะสามารถเข้าถึงสลักปลดล็อคได้
    2. กดสลักปลดล็อค
    3. ใช้คนสามคน เลื่อนเซิร์ฟเวอร์ออกเพื่อถอดออกจากรางด้านนอก วางเซิร์ฟเวอร์บนพื้นผิวที่แบนราบและแข็งแรง
  3. ถอดรางด้านในออกจากเซิร์ฟเวอร์

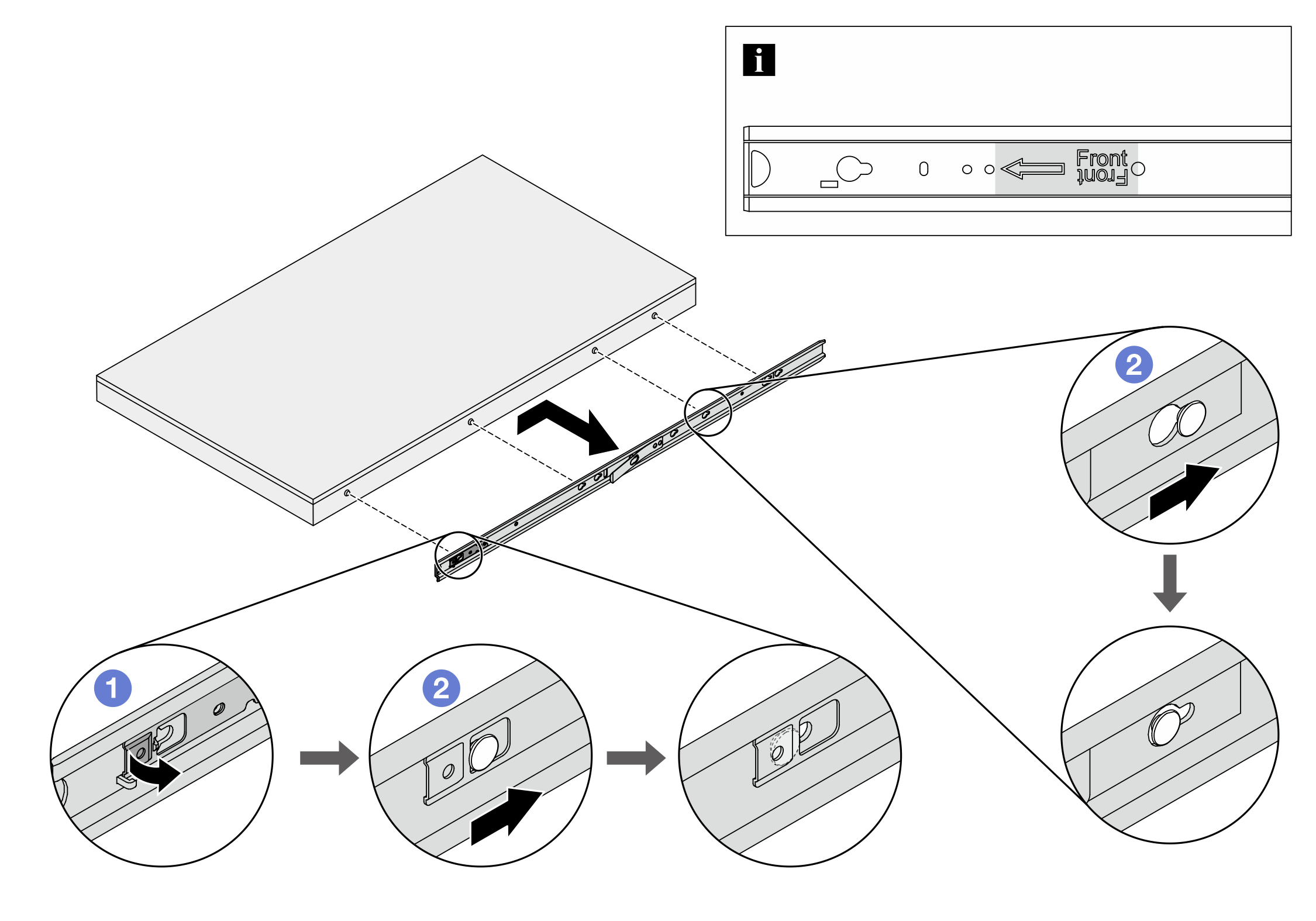

    รูปที่ 4. การถอดรางด้านใน

    1. พลิกจุดสัมผัสเพื่อปลดล็อครางด้านใน
    2. ดันรางด้านในไปด้านหลังจนกว่าหมุดรูปตัว T บนเซิร์ฟเวอร์จะหลุดออกจากรางด้านใน
  4. ทำซ้ำขั้นตอนก่อนหน้านี้กับรางอีกรางหนึ่ง
หลังจากดำเนินการเสร็จ

ค่อยๆ วางเซิร์ฟเวอร์ลงบนพื้นผิวแบนราบที่มีการป้องกันไฟฟ้าสถิต
