Снятие сервера со стойки (фрикционные направляющие)

В этом разделе приведены инструкции по снятию сервера со стойки, оборудованной фрикционными направляющими.

S036




18 – 32 кг (39 – 70 фунтов)32 – 55 кг (70 – 121 фунтов)
ОСТОРОЖНО
Соблюдайте правила техники безопасности при подъеме.
R006
No weight on shelf
ОСТОРОЖНО
Не размещайте ничего на верхней крышке устройства, установленного в стойку, если это устройство не предназначено для использования в качестве полки.
ОСТОРОЖНО
  • Существуют потенциальные угрозы устойчивости. Стойка может опрокинуться и нанести серьезную травму.

  • Перед переводом стойки в положение установки прочитайте раздел Инструкции по установке. Не нагружайте ничем оборудование, смонтированное на направляющих, в положении установки. Не оставляйте оборудование, смонтированное на направляющих, в положении установки.

Об этой задаче

Внимание
  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

ОСТОРОЖНО
Во избежание травм процедуры снятия сервера должны выполняться силами трех людей.

Процедура

  1. Ослабьте два винта, расположенных на защелках стойки, чтобы отсоединить сервер от стойки.

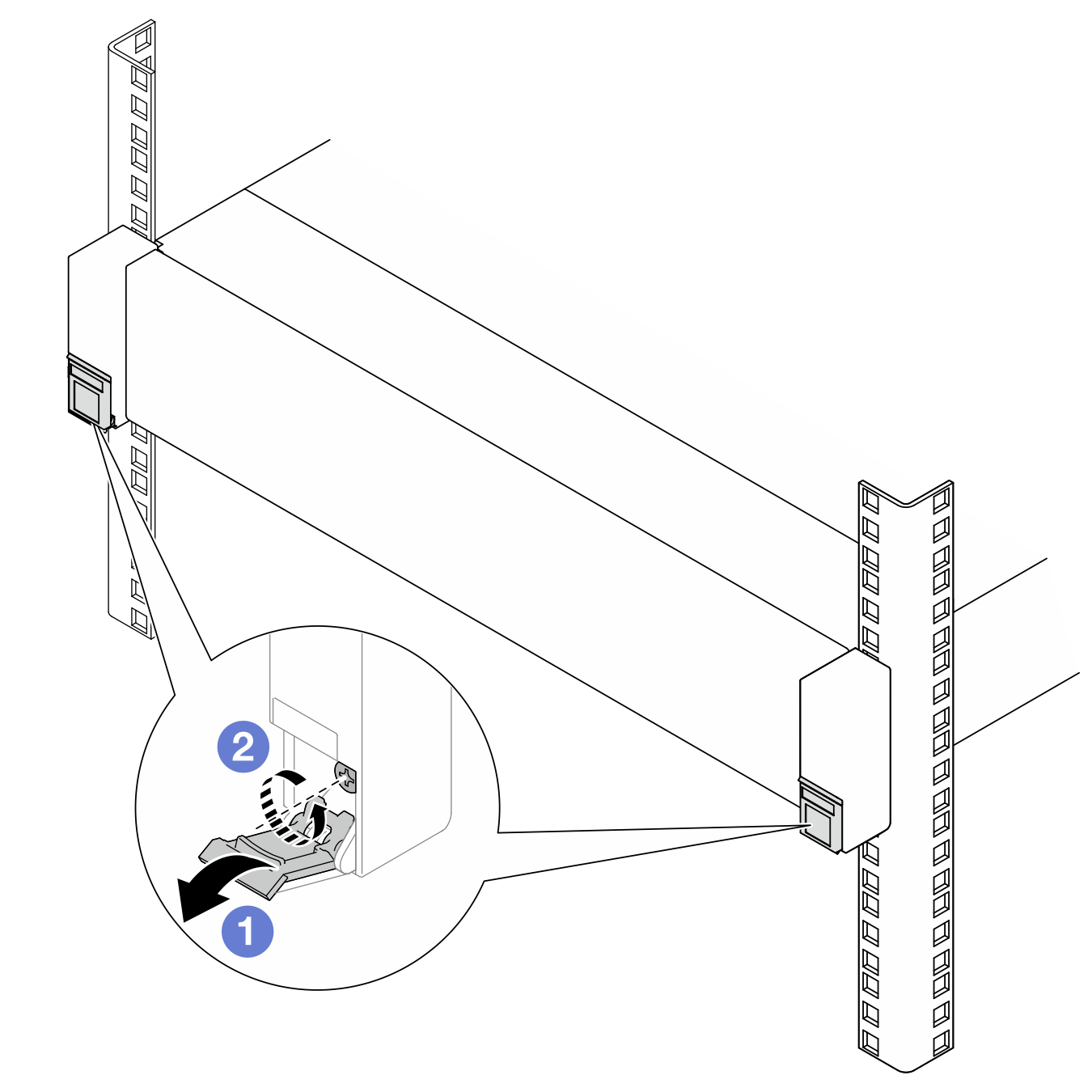

    Рис. 1. Ослабление винтов в защелках стойки

    Лицевая сторона стойки


    Disengage server from the rack

    1. Опустите кожухи на защелках стойки.
    2. Ослабьте винты, фиксирующие сервер.
  2. Выдвиньте сервер до упора и снимите его с внешних направляющих.
    ОСТОРОЖНО
    Сервер должны поднимать три человека, держась за точки подъема 1.
    Рис. 2. Подъем сервера

    Лицевая сторона стойки


    Lifting up the server

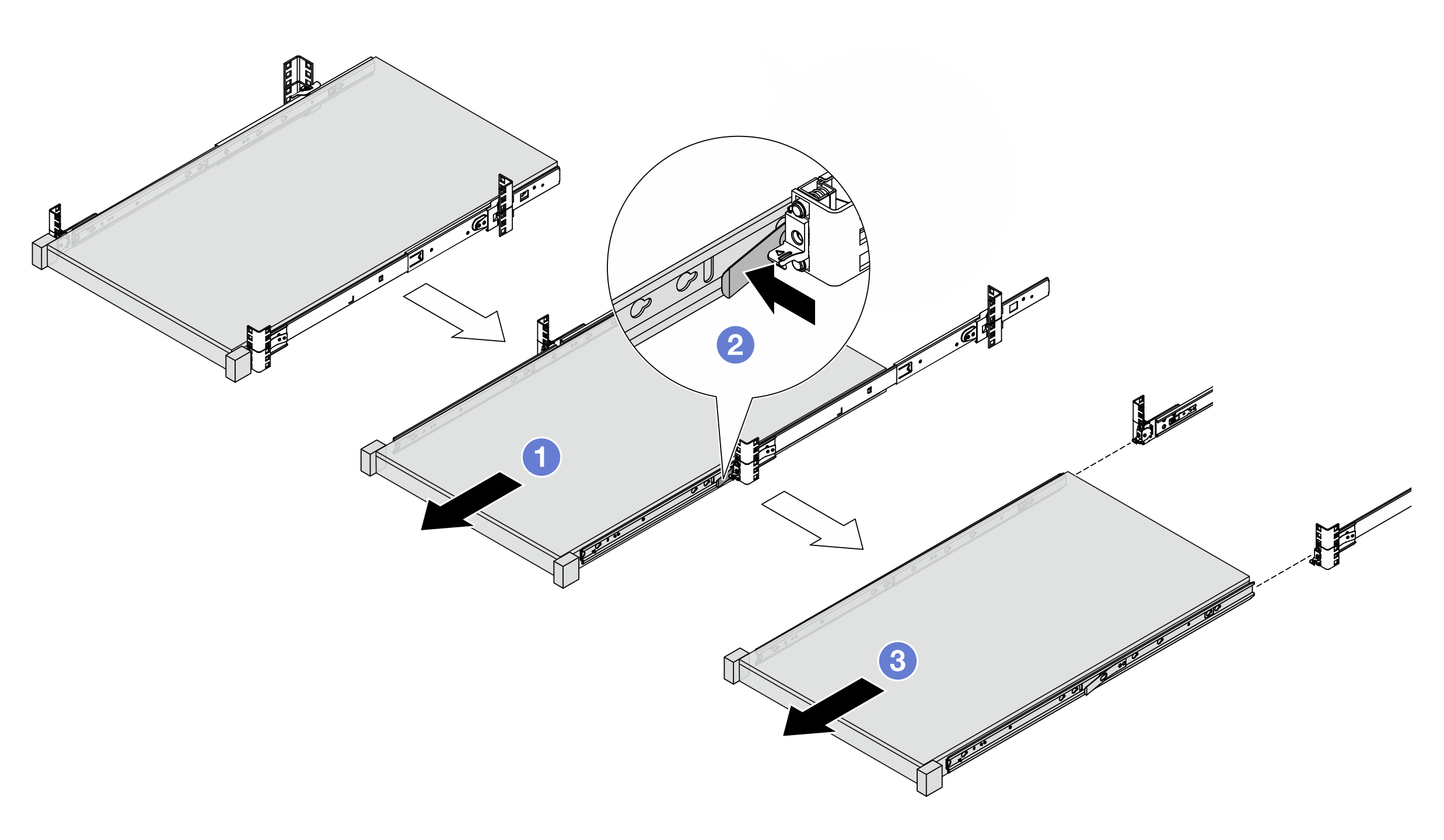

    Рис. 3. Снятие сервера

    Лицевая сторона стойки


    Pulling out the server

    1. Выдвиньте сервер так, чтобы стали доступны защелки.
    2. Нажмите на защелки.
    3. Выдвиньте сервер втроем, чтобы снять его с внешних направляющих. Поместите сервер на плоскую и устойчивую поверхность.
  3. Снимите внутренние направляющие с сервера.

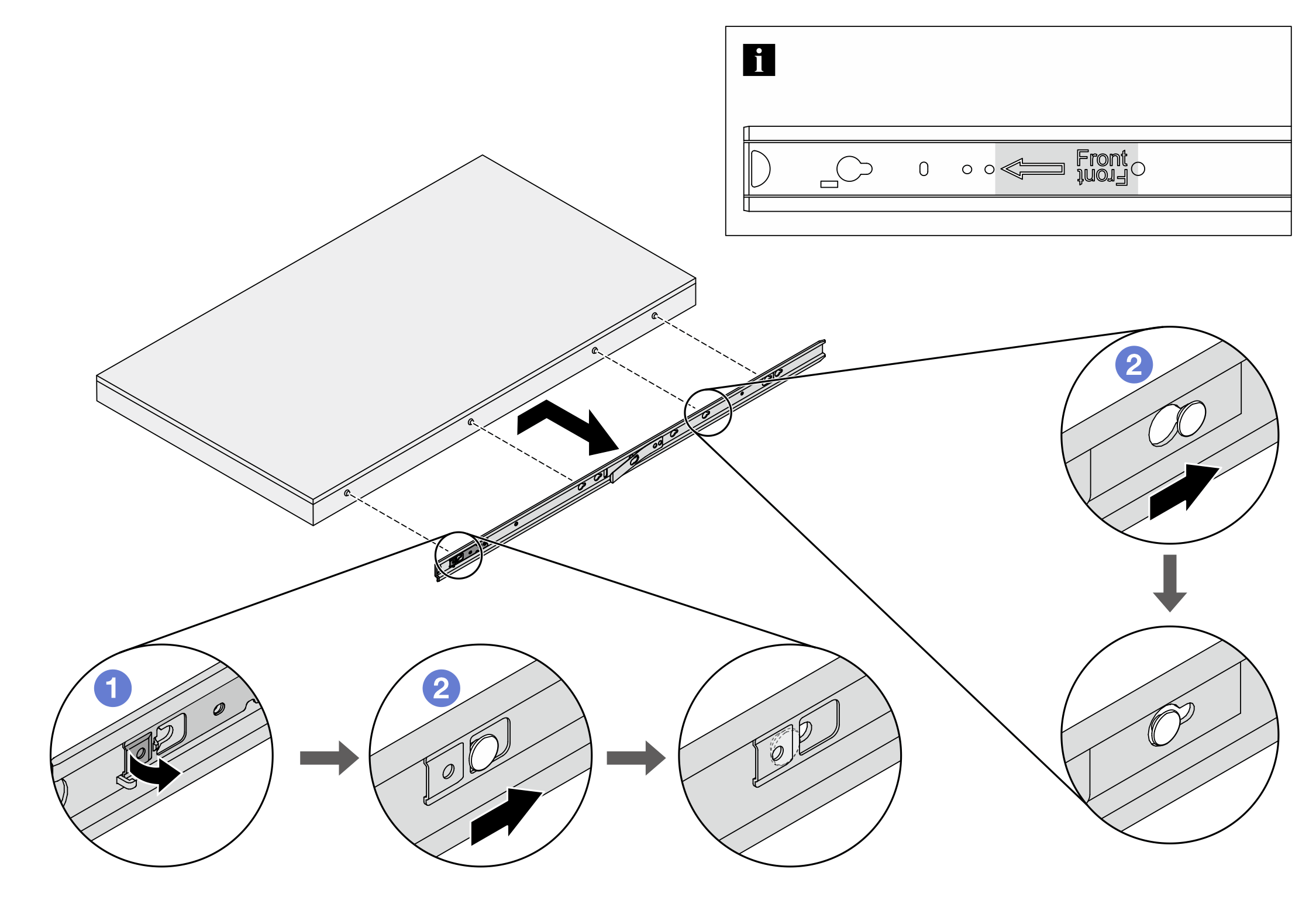

    Рис. 4. Снятие внутренних направляющих

    1. Переверните контактную точку, чтобы разблокировать внутреннюю направляющую.
    2. Сдвиньте внутреннюю направляющую назад, чтобы Т-образные штырьки на сервере отсоединились от нее.
  4. Повторите предыдущий шаг с другой направляющей.
После завершения

Аккуратно разместите сервер на плоской антистатической поверхности.
