安装处理器板

按照本节中的说明安装处理器板。

关于本任务

重要

本任务必须由经过 Lenovo 服务机构认证的训练有素的技术人员执行。如果没有经过相关培训或不具备相应资质，请勿尝试拆卸或安装该部件。

注意

  • 请阅读安装准则和安全检查核对表以确保操作安全。

  • 关闭服务器和外围设备的电源，然后拔下电源线和所有外部线缆。请参阅关闭服务器电源。

  • 为避免静电导致的系统中止和数据丢失，请在安装前将容易被静电损坏的组件放在防静电包装中，并在操作设备时使用静电释放腕带或其他接地系统。

固件和驱动程序下载：更换组件后，可能需要更新固件或驱动程序。

过程

  1. 以装有新部件的防静电包装接触服务器外部任何未上漆的表面。然后，从包装中取出新部件，并将其放在防静电平面上。
  2. 将现有的系统 I/O 板安装到新的处理器板上。

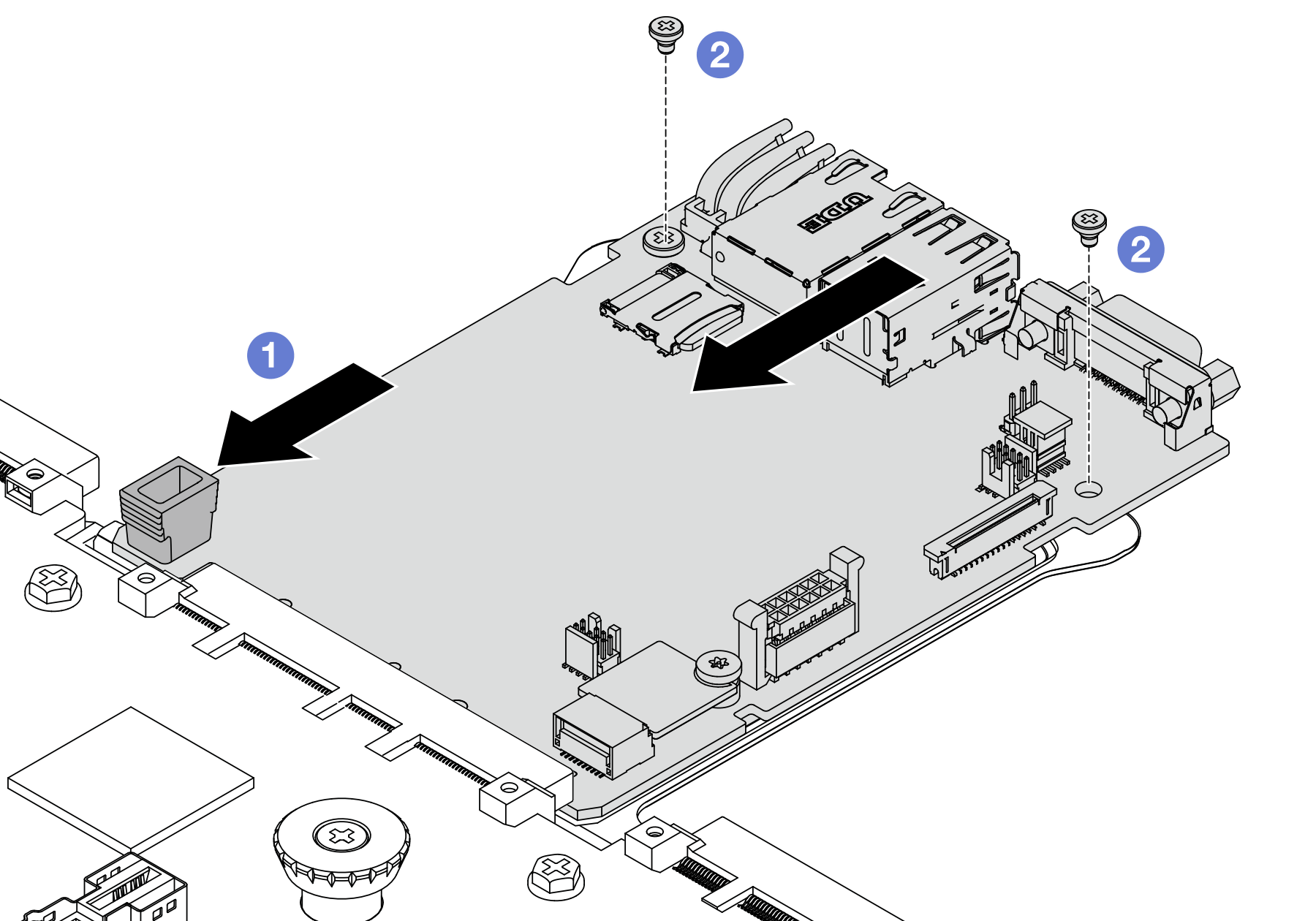

    图 1. 将系统 I/O 板安装到处理器板上
    Installing the system I/O board onto the processor board
    1. 将系统 I/O 板与处理器板上的接口对齐，然后用双手推动系统 I/O 板，将其轻轻插入接口。
      注
      为防止系统 I/O 板的触点损坏，请确保系统 I/O 板与处理器板上的接口正确对齐，并在插入过程中尽可能保持水平。
    2. 安装螺钉以将系统 I/O 板固定到位。
  3. 将主板组合件安装到服务器中。

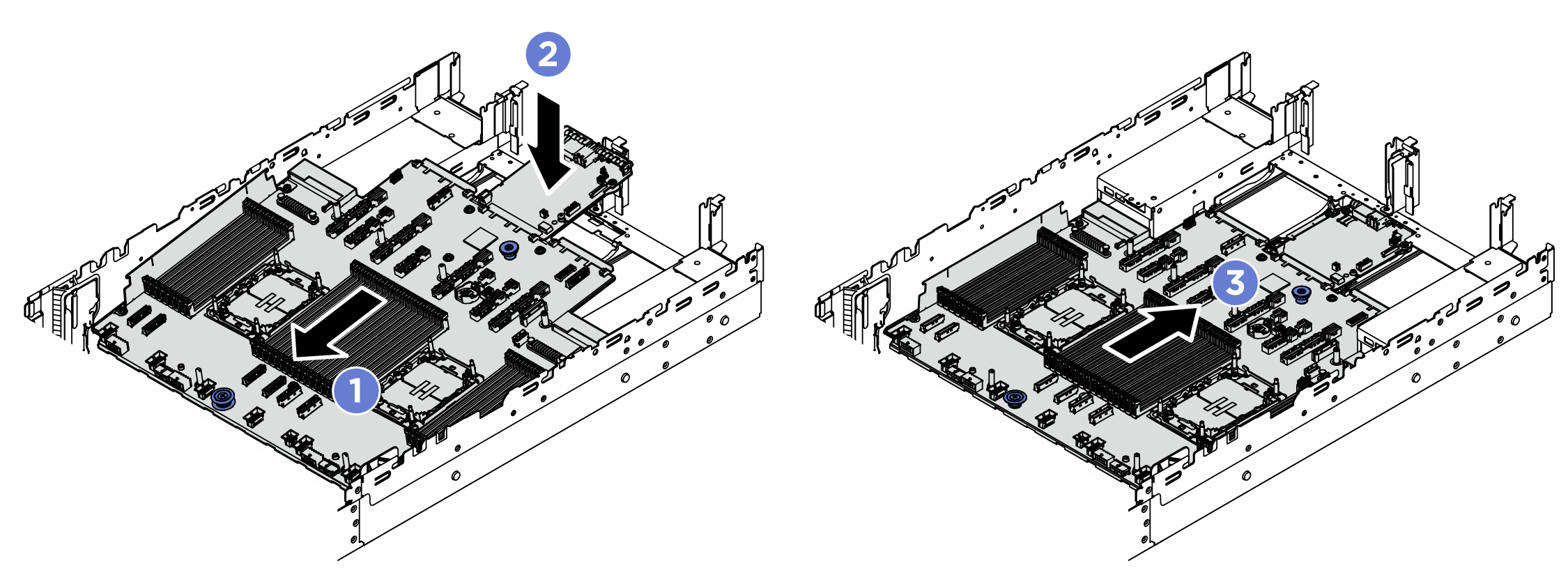

    图 2. 安装主板组合件
    Installing the system board assembly
    1. 将主板组合件的前端朝机箱正面方向插入，直到无法再插入为止。
    2. 将另一端向下放入机箱。
    3. 向机箱背面推动主板组合件，直至其“咔嗒”一声固定到位。请确保系统 I/O 板上的背面接口插入到后面板上的相应孔中。

完成之后

  1. 安装已卸下的所有组件：

  2. 将电源模块单元推入到位。请确保它们已连接到主板组合件。

  3. 将所有必需的线缆接回到主板组合件上的相同接口中。请参阅内部线缆布放。

  4. 装回带风扇的风扇架。请参阅安装系统风扇架。

  5. 装回导风罩。请参阅安装导风罩。

  6. 确保所有组件均已正确地重新组装，并且服务器内部未遗留任何工具或未上紧的螺钉。

  7. 装回顶盖。请参阅安装顶盖。

  8. 如果服务器之前安装在机架中，则将服务器装回机架。请参阅更换服务器。

  9. 将外部线缆和电源线接回服务器。
    注意
    为避免损坏组件，请最后再连接电源线。

  10. 打开服务器电源和任意外围设备。请参阅打开服务器电源。

  11. 更新 FPGA HPM 固件。请参阅更新固件。

  12. 更新重要产品数据（VPD）。请参阅更新重要产品数据（VPD）。

    机器类型编号和序列号位于标识标签上，请参阅识别服务器和访问 Lenovo XClarity Controller。
