安装中间硬盘背板和硬盘仓

按照本节中的说明安装 2.5 英寸中间硬盘背板和硬盘仓。

关于本任务

注意

过程

  1. 以装有新部件的防静电包装接触服务器外部任何未上漆的表面。然后,从包装中取出新部件,并将其放在防静电平面上。
  2. (可选)安装两个中间支架。

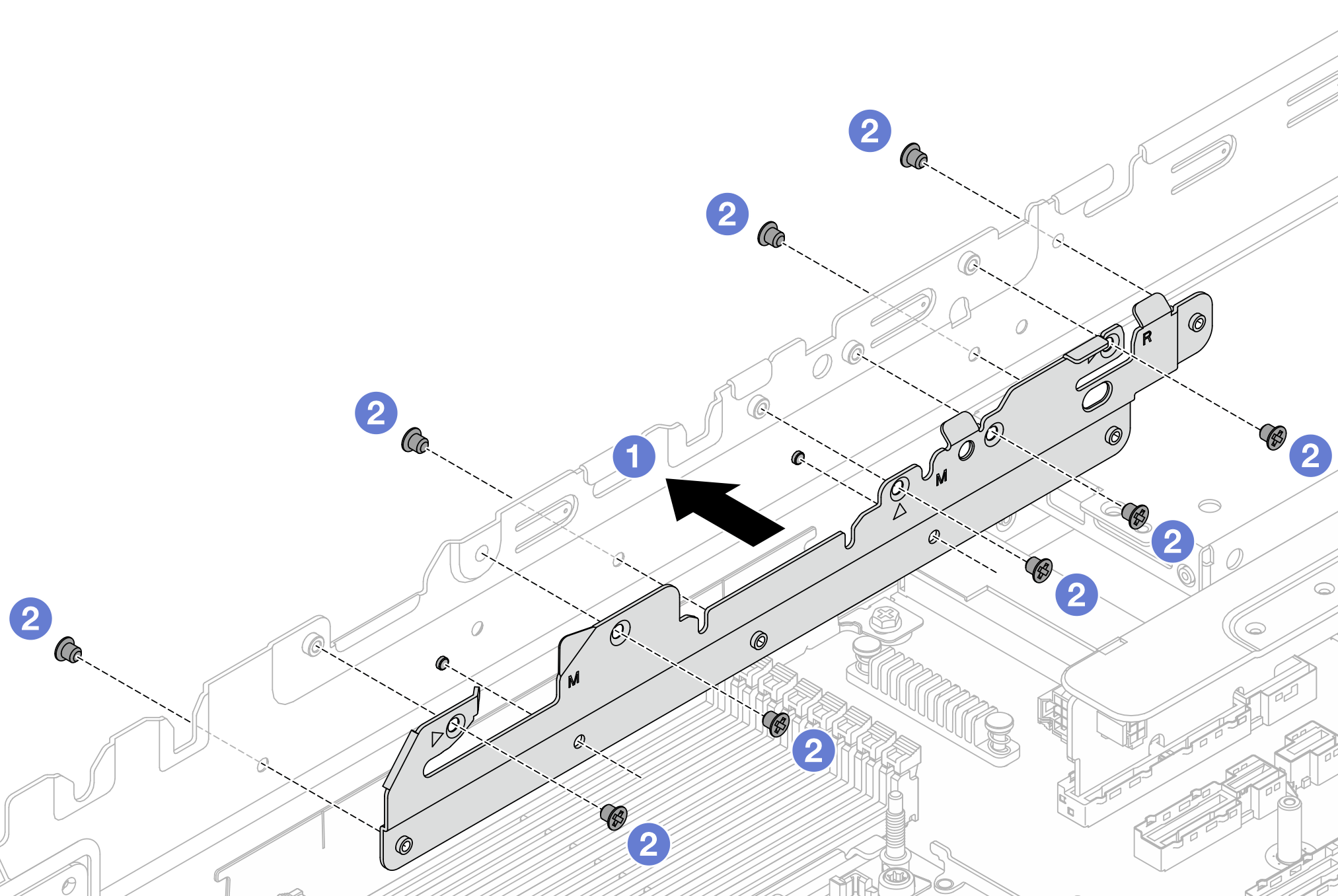

    图 1. 安装中间支架


    1. 将中间支架下部的两个孔与机箱上的销钉对齐,然后将中间支架安装到机箱中。
    2. 安装螺钉以固定中间支架。
  3. 将硬盘背板安装到中间硬盘仓中。

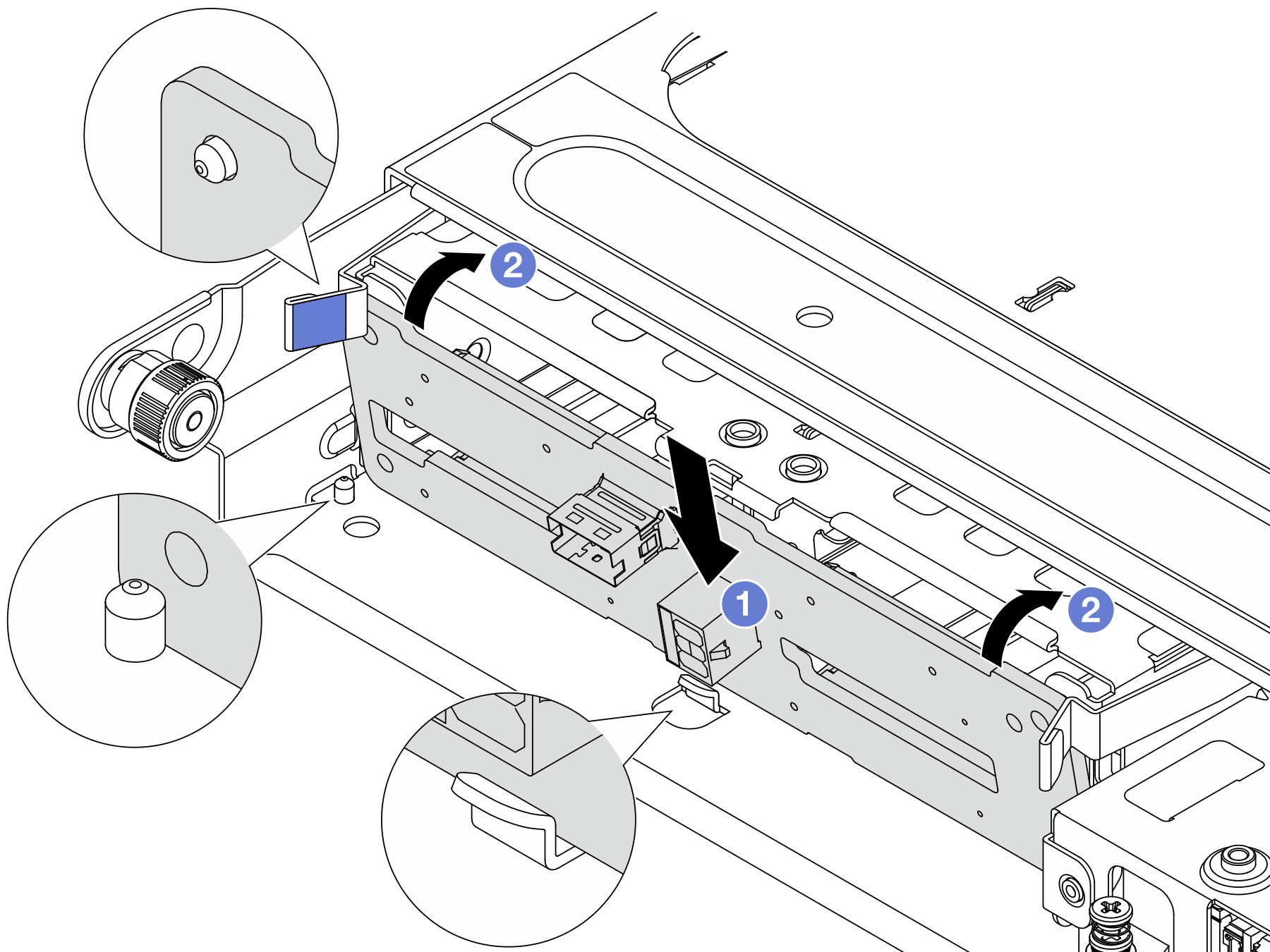

    图 2. 安装 2.5 英寸中间硬盘背板
    Installing the 2.5-inch middle drive backplane
    1. 将背板的底部与硬盘仓底部的螺柱对齐,然后将背板向下放入硬盘仓。
    2. 向前推动背板的顶部,直至其“咔嗒”一声锁定到位。确保背板中的孔穿过硬盘仓上的插销,并由释放滑锁将背板锁定到位。
  4. 将线缆连接到中间硬盘背板。请参阅内部线缆布放
  5. 安装中间硬盘仓和硬盘。
    如果任何线缆需要穿过中间硬盘仓的下方,请在安装硬盘仓之前布放线缆。

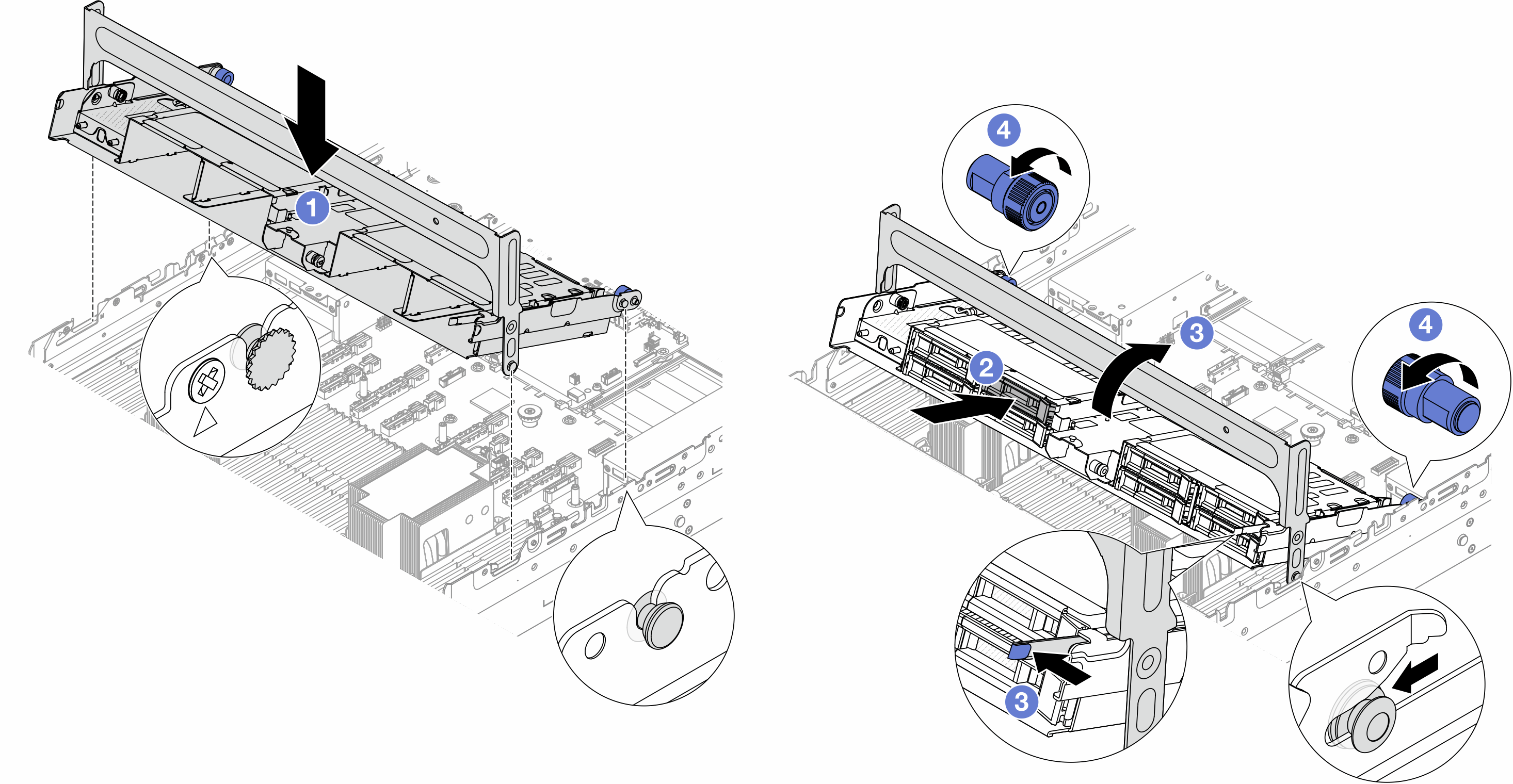

    图 3. 安装中间硬盘仓和硬盘
    Installing the middle drive cage and drives
    1. 将中间硬盘仓上的销钉与机箱上对应的插槽对齐,然后将硬盘仓向下放置到位。
    2. 将硬盘装入中间硬盘仓中。请参阅安装 2.5 英寸或 3.5 英寸热插拔硬盘
    3. 如图所示按住滑锁并合上手柄。
    4. 旋转蓝色柱塞以将硬盘仓固定到位。

完成之后

完成部件更换。请参阅完成部件更换
