Installation du fond de panier d'unité central du boîtier d'unités de disque dur

Suivez les instructions de cette section pour installer le fond de panier d'unité central 2,5 pouces et le boîtier d'unités de disque dur.

À propos de cette tâche

Avertissement

  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

  • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

  • Le boîtier d’unités de disque dur central est pris en charge sur certains modèles de serveur avec des exigences thermiques. Reportez-vous à la rubrique Règles thermiques pour vérifier que le serveur se trouve à une température inférieure à la température ambiante autorisée et que le dissipateur thermique et les ventilateurs système appropriés sont bien utilisés. Si nécessaire, remplacez le dissipateur thermique ou le ventilateur système en premier lieu.

Procédure

  1. Mettez l’emballage antistatique contenant le nouveau composant en contact avec une zone extérieure non peinte du serveur. Ensuite, déballez le nouveau composant et posez-le sur une surface de protection électrostatique.
  2. Installez deux supports centraux (facultatif).

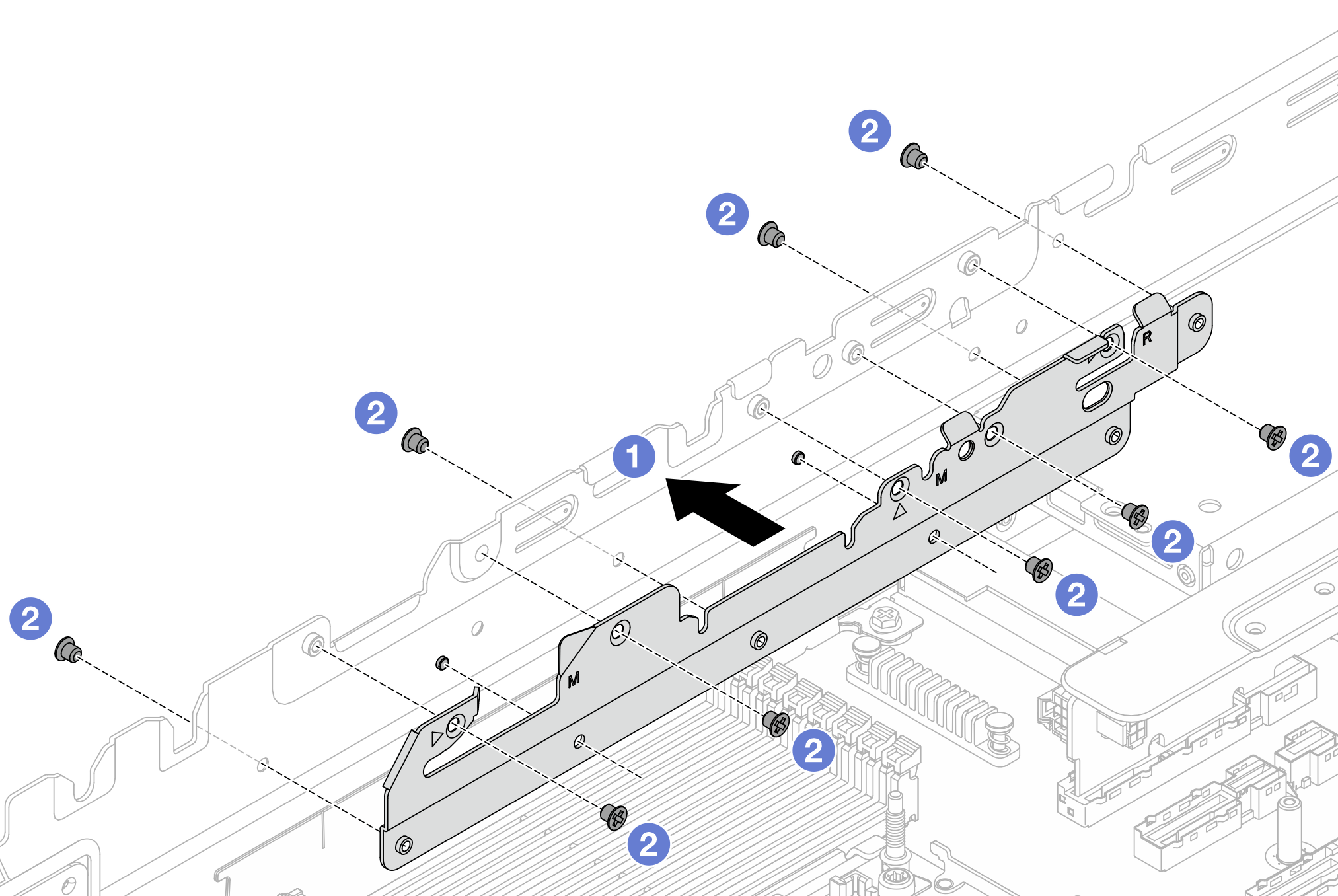

    Figure 1. Installation des supports centraux


    1. Alignez deux trous de la partie inférieure du support central sur les broches du châssis, puis installez les supports centraux dans le châssis.
    2. Installez les vis pour fixer les supports centraux.
  3. Installez le fond de panier d’unité dans le boîtier d’unités de disque dur central.
    Figure 2. Installation du fond de panier d’unité 2,5 pouces central
    Installing the 2.5-inch middle drive backplane
    1. Alignez le bas du fond de panier avec les goujons situés au bas du boîtier d’unités de disque dur, et abaissez le fond de panier dans le boîtier d’unités de disque dur.
    2. Appuyez sur le haut du fond de panier pour l'avancer jusqu'à ce qu'il s'enclenche. Assurez-vous que les trous du fond de panier passent par les broches du boîtier d’unités de disque dur, et que les loquets de déblocage maintiennent le fond de panier dans sa position.
  4. Branchez les câbles au fond de panier d'unité central. Voir Cheminement interne des câbles.
  5. Installez le boîtier d’unités de disque dur central et les unités.
    Remarque
    Si des câbles doivent passer sous le boîtier d’unités de disque dur central, acheminez les câbles avant d’installer le boîtier.
    Figure 3. Installation du boîtier d’unités de disque dur central et des unités
    Installing the middle drive cage and drives
    1. Alignez les broches du boîtier central sur les emplacements correspondants du châssis, puis abaissez le boîtier d'unités de disque dur en place.
    2. Installez les unités dans le boîtier d’unités de disque dur central. Voir Installation d'une unité remplaçable à chaud de 2,5 ou 3,5 pouces.
    3. Appuyez sur le taquet comme indiqué et fermez la poignée.
    4. Faites pivoter les pistons bleus pour fixer le boîtier d'unités de disque dur en place.

Après avoir terminé

Terminez le remplacement des composants. Pour plus d’informations, voir Fin du remplacement des composants.
