Siga las instrucciones que aparecen en esta sección para instalar la placa posterior de la unidad central de 2,5" y el compartimiento de la unidad.
Acerca de esta tarea
Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.
Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.
Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.
El compartimiento de la unidad central se admite en algunos modelos de servidor con requisitos térmicos. Consulte Reglas térmicas para asegurarse de que el servidor esté bajo la temperatura ambiente permitida y de que se utilice el disipador de calor y los ventiladores del sistema correctos. Si es necesario, sustituya primero el disipador de calor o el ventilador del sistema.
Procedimiento
- Ponga en contacto el envase antiestático que contiene la nueva pieza con cualquier superficie no pintada de la parte exterior del servidor. A continuación, saque la pieza nueva de la bolsa y colóquela en una superficie antiestática.
- (Opcional) Instale dos abrazaderas centrales.

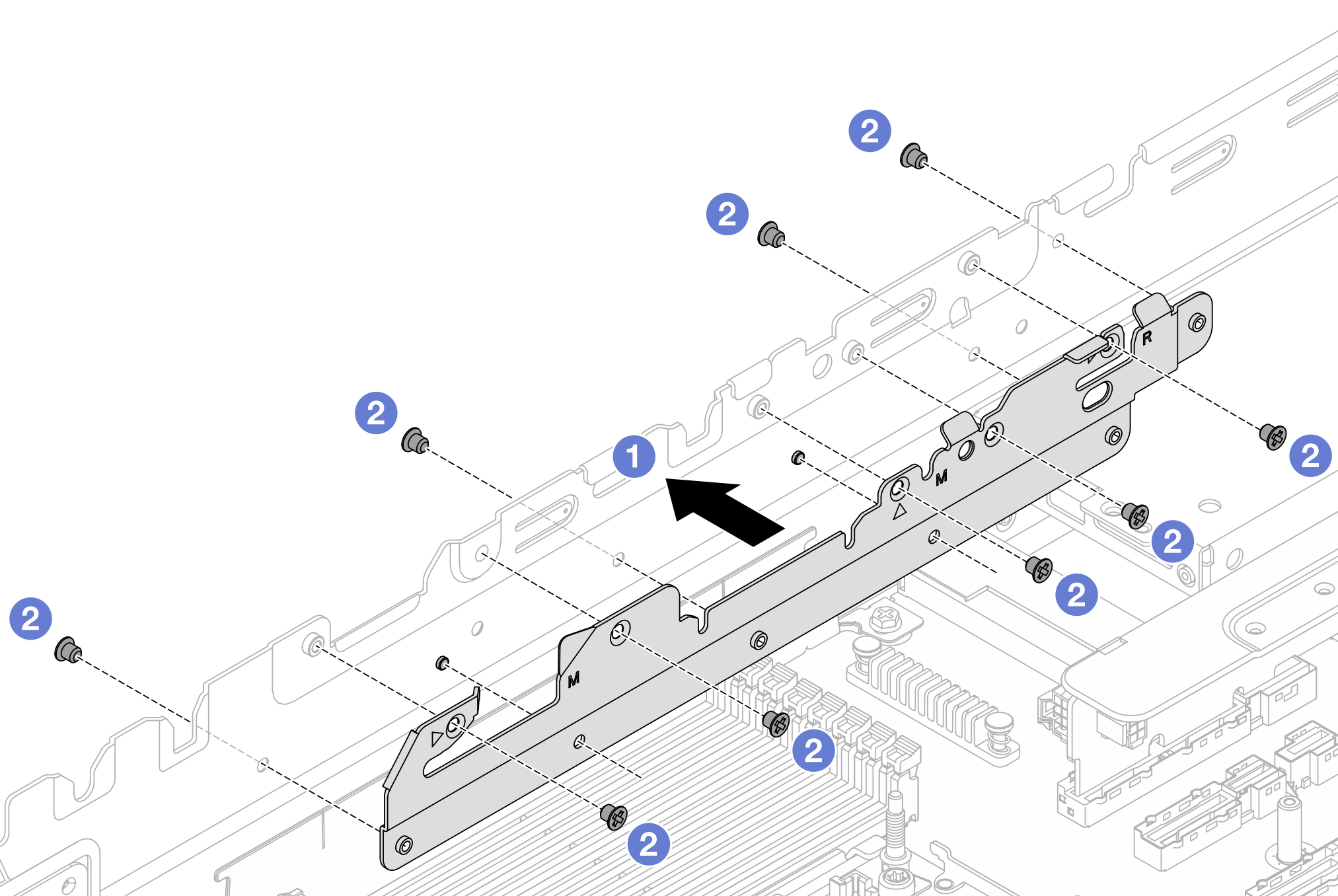

Figura 1. Instalación de abrazaderas centrales

Alinee los dos orificios de la parte inferior de la abrazadera central con las patillas del chasis e instale las abrazaderas centrales en el chasis.
Instale los tornillos que fijan las abrazaderas centrales.
- Instale la placa posterior en el compartimiento de la unidad central.

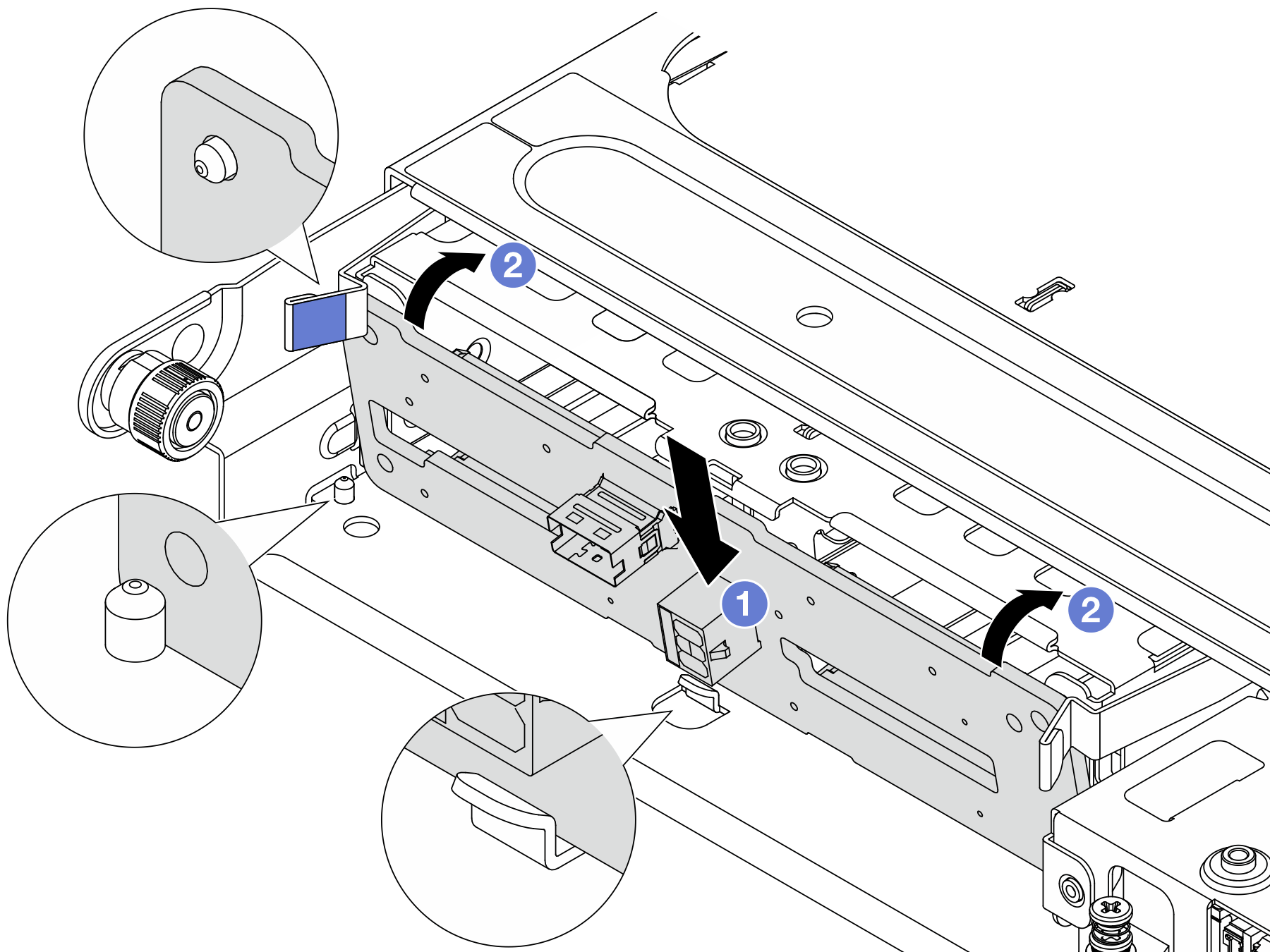

Figura 2. Instalación de la placa posterior central de la unidad de 2,5”
Alinee la parte inferior de la placa posterior con los pernos en la parte inferior del compartimiento de la unidad y baje la placa posterior al interior del compartimiento de la unidad.
Empuje la parte superior de la placa posterior hacia delante hasta que encaje en su lugar. Asegúrese de que los agujeros de la placa posterior pasen a través de las patillas del compartimiento de la unidad y las patillas de liberación aseguren la placa posterior en su posición.
- Conecte los cables a la placa posterior de la unidad central. Consulte Disposición interna de los cables.
- Instale el compartimiento de la unidad central y las unidades.
Si es necesario pasar algún cable por debajo del compartimiento de la unidad central, disponga los cables antes de instalarlo.

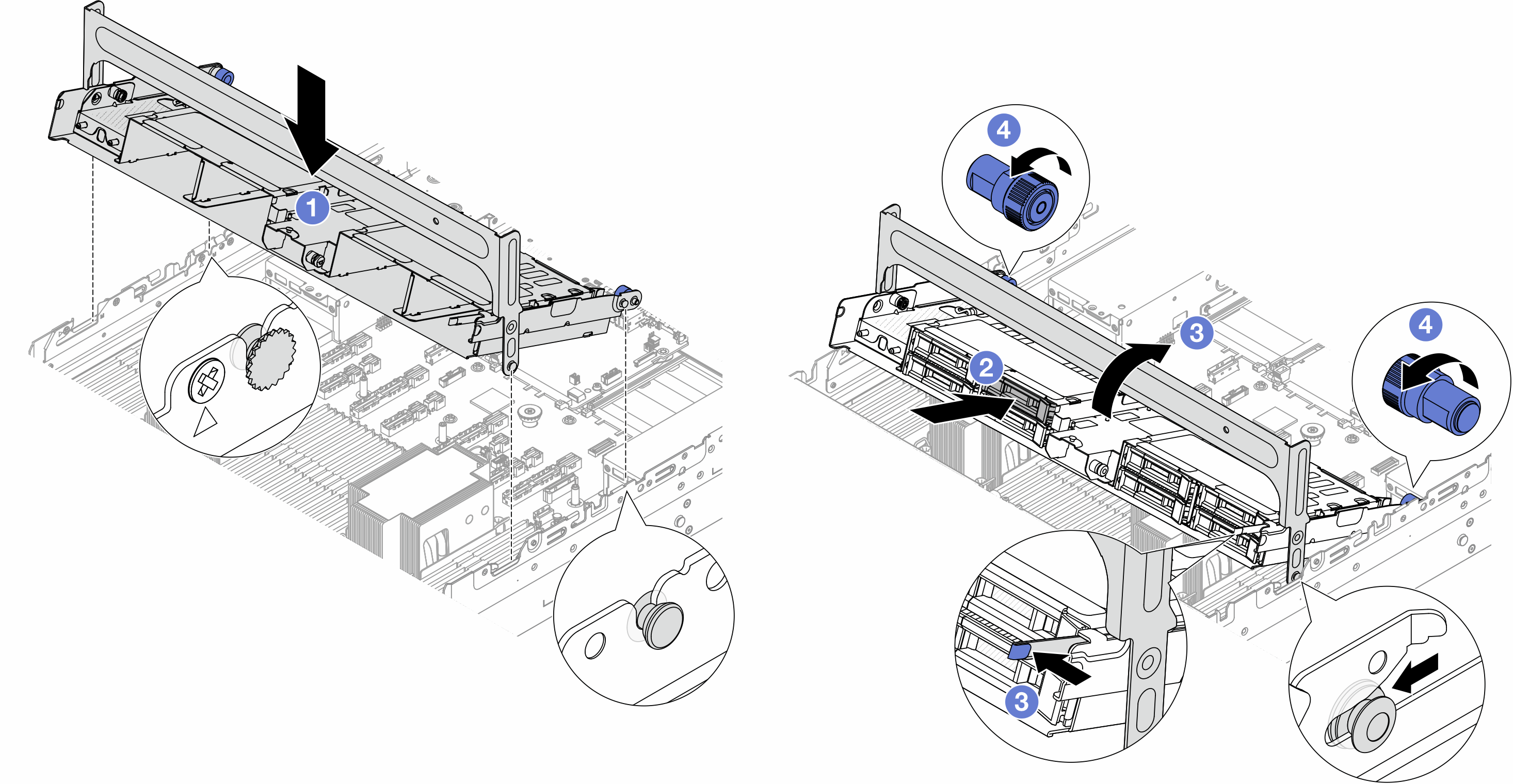

Figura 3. Instalación del compartimiento de la unidad central y unidades
Alinee las patillas del compartimiento central con las ranuras correspondientes del chasis y baje el compartimiento a su lugar.
Instale las unidades en el compartimiento de la unidad central. Consulte Instalación de una unidad de intercambio en caliente de 2,5" o 3,5".
Presione el pestillo tal como se muestra y cierre el asa.
Gire los émbolos azules para fijar el compartimiento de la unidad en su lugar.
Después de finalizar
Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
