Instalar a gaiola de unidade e o backplane de unidade do meio

Siga as instruções desta seção para instalar o backplane da unidade central de 2,5 polegadas e a gaiola de unidade.

Sobre esta tarefa

Atenção

Procedimento

  1. Encoste a embalagem antiestática que contém a nova peça em qualquer superfície não pintada na parte externa do servidor. Em seguida, remova a nova peça do pacote e coloque-a em uma superfície antiestática.
  2. (Opcional) Instale dois suportes centrais.

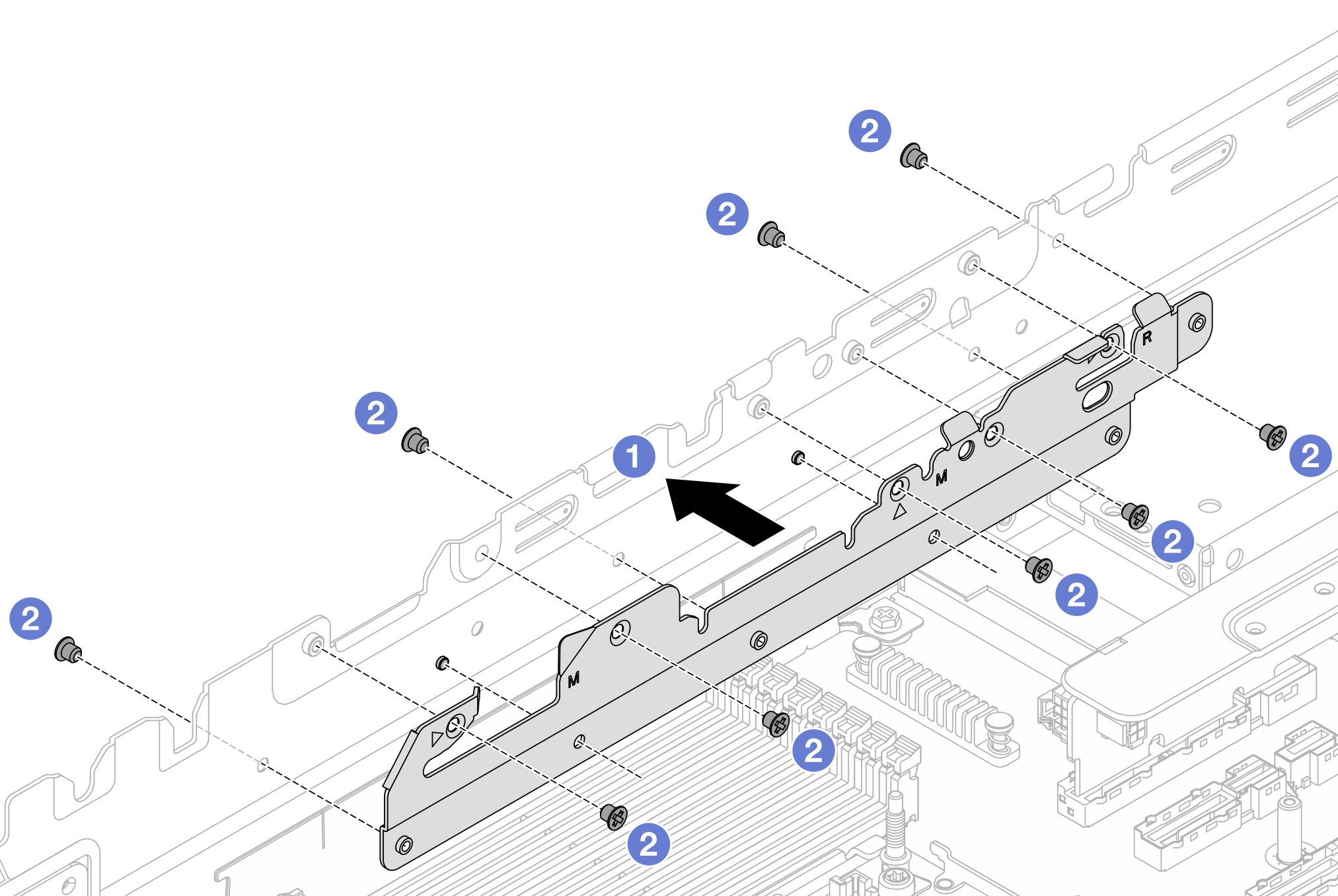

    Figura 1. Instalando suportes intermediários


    1. Alinhe dois furos na parte inferior do suporte central com os pinos no chassi e instale os suportes centrais no chassi.
    2. Instale os parafusos para fixar os suportes centrais.
  3. Instale o backplane de unidade na gaiola de unidade central.

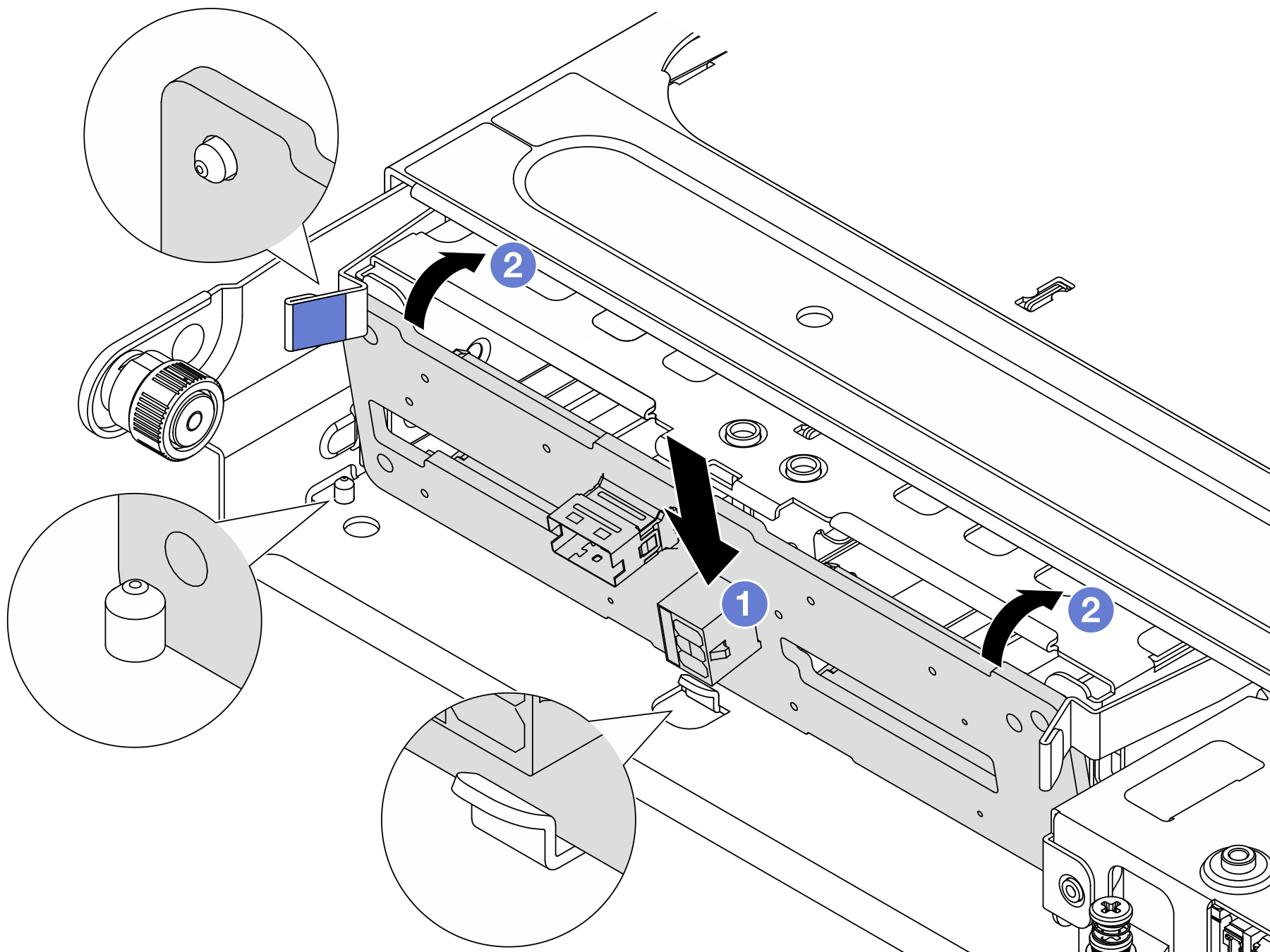

    Figura 2. Instalando o backplane de unidade intermediário de 2,5 polegadas
    Installing the 2.5-inch middle drive backplane
    1. Alinhe a parte inferior do backplane com os parafusos na parte inferior da gaiola de unidade e abaixe o backplane na gaiola de unidade.
    2. Empurre a parte superior do backplane para frente até que se encaixe no lugar. Verifique se os orifícios no backplane passam pelos pinos na gaiola de unidade e se as travas de liberação prendem o backplane na posição.
  4. Conecte os cabos ao backplane da unidade central. Consulte Roteamento de cabos internos.
  5. Instale a gaiola de unidade central e as unidades.
    Nota
    Se algum cabo precisar passar por baixo da gaiola de unidade central, roteie os cabos antes de instalar a gaiola.

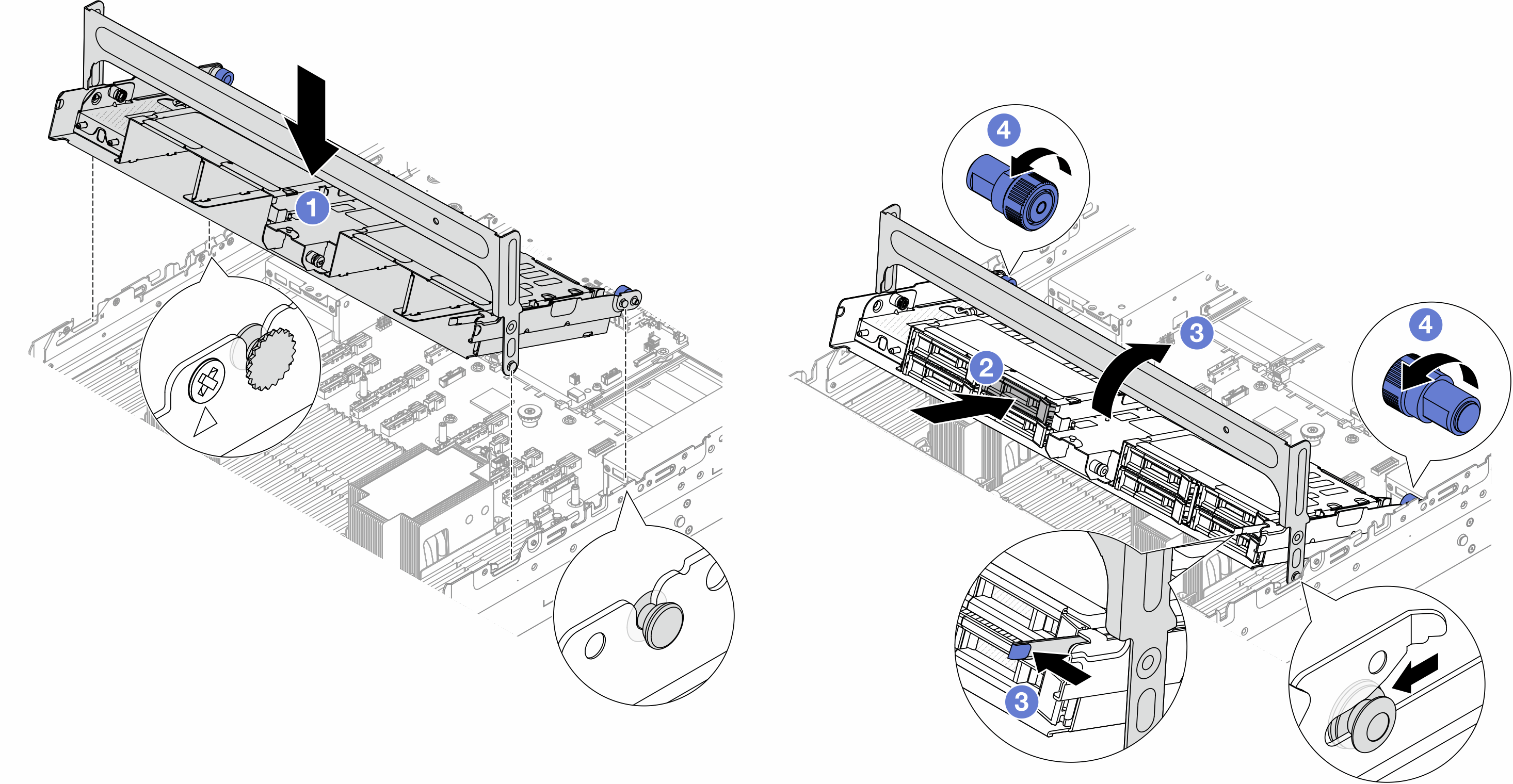

    Figura 3. Instalando a gaiola de unidade central e as unidades
    Installing the middle drive cage and drives
    1. Alinhe os pinos na gaiola central com os slots correspondentes no chassi e abaixe a gaiola de unidade no lugar.
    2. Instale as unidades na gaiola de unidade central. Consulte Instalar uma unidade hot-swap de 2,5 ou 3,5 polegadas.
    3. Pressione a trava conforme mostrado e feche a alça.
    4. Gire os êmbolos azuis para prender a gaiola de unidade no lugar.

Depois de concluir

Conclua a substituição de peças. Consulte Concluir a substituição de peças.
