Remover o backplane de unidade e a gaiola de unidade do meio

Siga as instruções desta seção para remover o backplane da unidade e a gaiola de unidade central de 2,5 polegadas.

Sobre esta tarefa

Atenção

  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

  • Antes de remover ou fazer mudanças nas unidades, nos controladores de unidades (incluindo controladores integrados no conjunto de placa-mãe), nos backplanes de unidade ou nos cabos de unidades, faça backup de todos os dados importantes armazenados nessas unidades.

  • Antes de remover algum componente de uma matriz RAID (unidade, placa RAID, etc.), faça backup de todas as informações de configuração do RAID.

Procedimento

  1. Faça as preparações para a tarefa.
    1. Se o servidor estiver instalado em um rack, deslize o servidor para fora dos trilhos deslizantes do rack para acessar a tampa superior ou remover o servidor do rack. Consulte Substituição do servidor.
    2. Remova a tampa superior. Consulte Remover a tampa superior.
    3. Remova o compartimento do ventilador do sistema para uma operação mais fácil. Consulte Remover o compartimento do ventilador do sistema.
    4. Desconecte os cabos dos backplanes de unidade centrais.
  2. Remova a gaiola de unidade central.

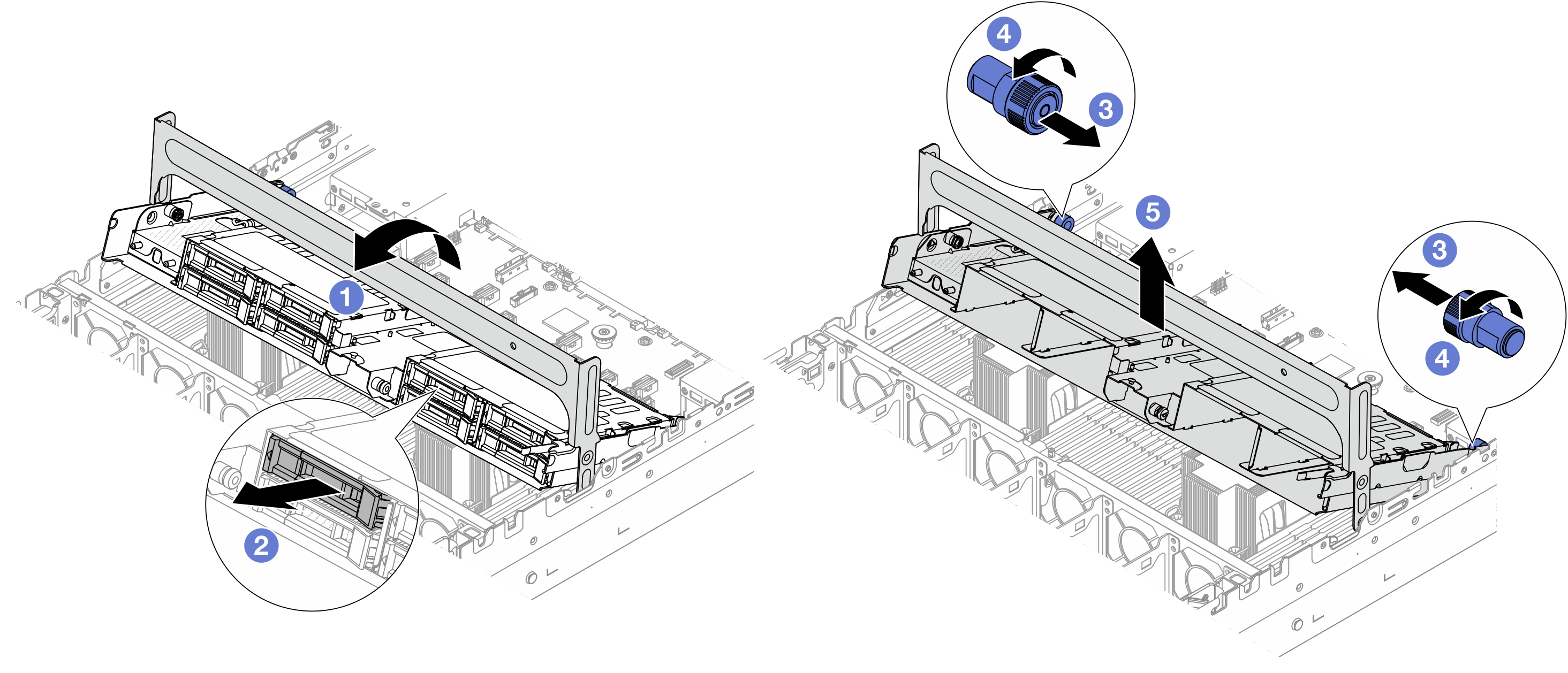

    Figura 1. Removendo a gaiola de unidade central
    Removing the middle drive cage
    1. Gire a alça da gaiola de unidade para abri-la.
    2. Remova as unidades da gaiola de unidade. Consulte Remover uma unidade hot-swap de 2,5 ou 3,5 polegadas.
    3. Puxe os êmbolos azuis para soltar a gaiola de unidade.
    4. Gire os êmbolos azuis para mantê-los em estado liberado.
    5. Levante cuidadosamente a gaiola de unidade do chassi.
  3. Remova o backplane da unidade central.
    Nota
    Dependendo do tipo específico, seu backplane pode parecer diferente da ilustração.

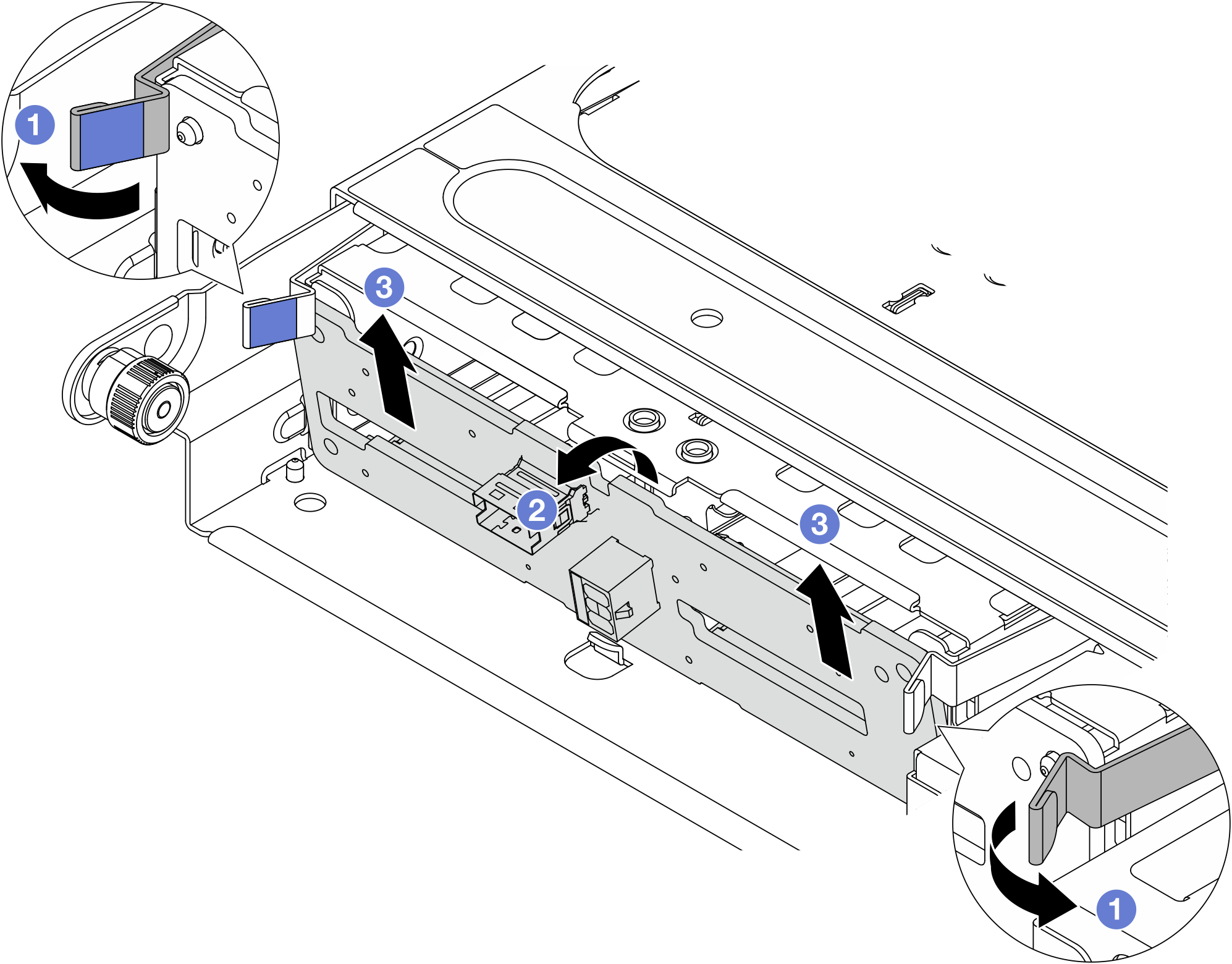

    Figura 2. Removendo o backplane de unidade intermediário de 2,5 polegadas
    Removing the 2.5-inch middle drive backplane
    1. Gire levemente as travas de liberação para fora, conforme mostrado.
    2. Gire o backplane de cima para desencaixá-lo dos pinos na gaiola de unidade.
    3. Levante com cuidado o backplane para fora da gaiola de unidade.

Depois de concluir

Se você receber instruções para retornar o componente ou o dispositivo opcional, siga todas as instruções do pacote e use os materiais do pacote para remessa que foram fornecidos.
