Mittlere Laufwerkhalterung und Rückwandplatine für Laufwerk entfernen

Mithilfe der Informationen in diesem Abschnitt können Sie die mittlere 2,5-Zoll-Laufwerkhalterung und Rückwandplatine entfernen bzw. installieren.

Zu dieser Aufgabe

Achtung

  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Informationen dazu finden Sie im Abschnitt Server ausschalten.

  • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem.

  • Bevor Sie Entfernungen oder Änderungen an Laufwerken, Laufwerkcontrollern (einschließlich Controllern, die in die Systemplatinenbaugruppe integriert sind), Rückwandplatinen für Laufwerke oder Laufwerkkabeln vornehmen, sichern Sie alle wichtigen Daten, die auf den Laufwerken gespeichert sind.

  • Bevor Sie eine Komponente einem RAID-Array (Laufwerk, RAID-Karte usw.) entfernen, sichern Sie alle RAID-Konfigurationsinformationen.

Vorgehensweise

  1. Bereiten Sie die Aufgabe vor.
    1. Wenn der Server in einem Rack installiert ist, schieben Sie ihn aus den Laufschienen des Racks heraus, um Zugriff zur oberen Abdeckung zu erhalten oder den Server aus dem Rack zu schieben. Siehe Server austauschen.
    2. Entfernen Sie die obere Abdeckung. (siehe Obere Abdeckung entfernen).
    3. Entfernen Sie den Systemlüfterrahmen, um den Zugang zu erleichtern. Siehe Systemlüfterrahmen entfernen.
    4. Ziehen Sie die Kabel von der mittleren Rückwandplatine ab.
  2. Entfernen Sie die mittlere Laufwerkhalterung.

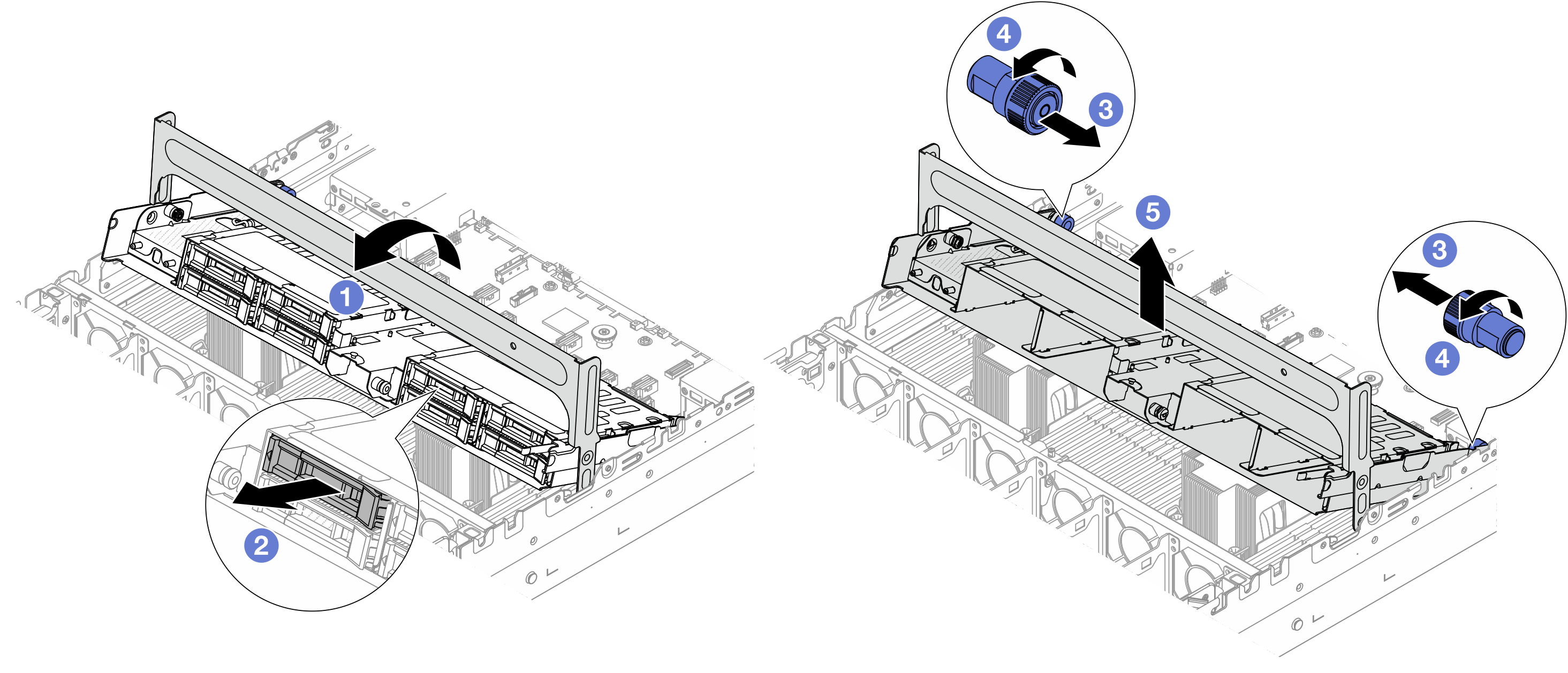

    Abbildung 1. Entfernen der mittleren Laufwerkhalterung
    Removing the middle drive cage
    1. Drehen Sie den Griff der Laufwerkhalterung, um sie zu öffnen.
    2. Entfernen Sie die Laufwerke aus der Laufwerkhalterung. Siehe 2,5- oder 3,5-Zoll-Hot-Swap-Laufwerk entfernen.
    3. Ziehen Sie den blauen Kolben, um die Laufwerkhalterung zu lösen.
    4. Drehen Sie den blauen Kolben, damit sie weiter gelöst bleibt.
    5. Heben Sie die Laufwerkhalterung vorsichtig aus dem Gehäuse.
  3. Entfernen Sie die mittlere Rückwandplatine für Laufwerke.
    Anmerkung
    Je nach Typ Ihrer Rückwandplatine weicht sie möglicherweise von den Abbildungen ab.

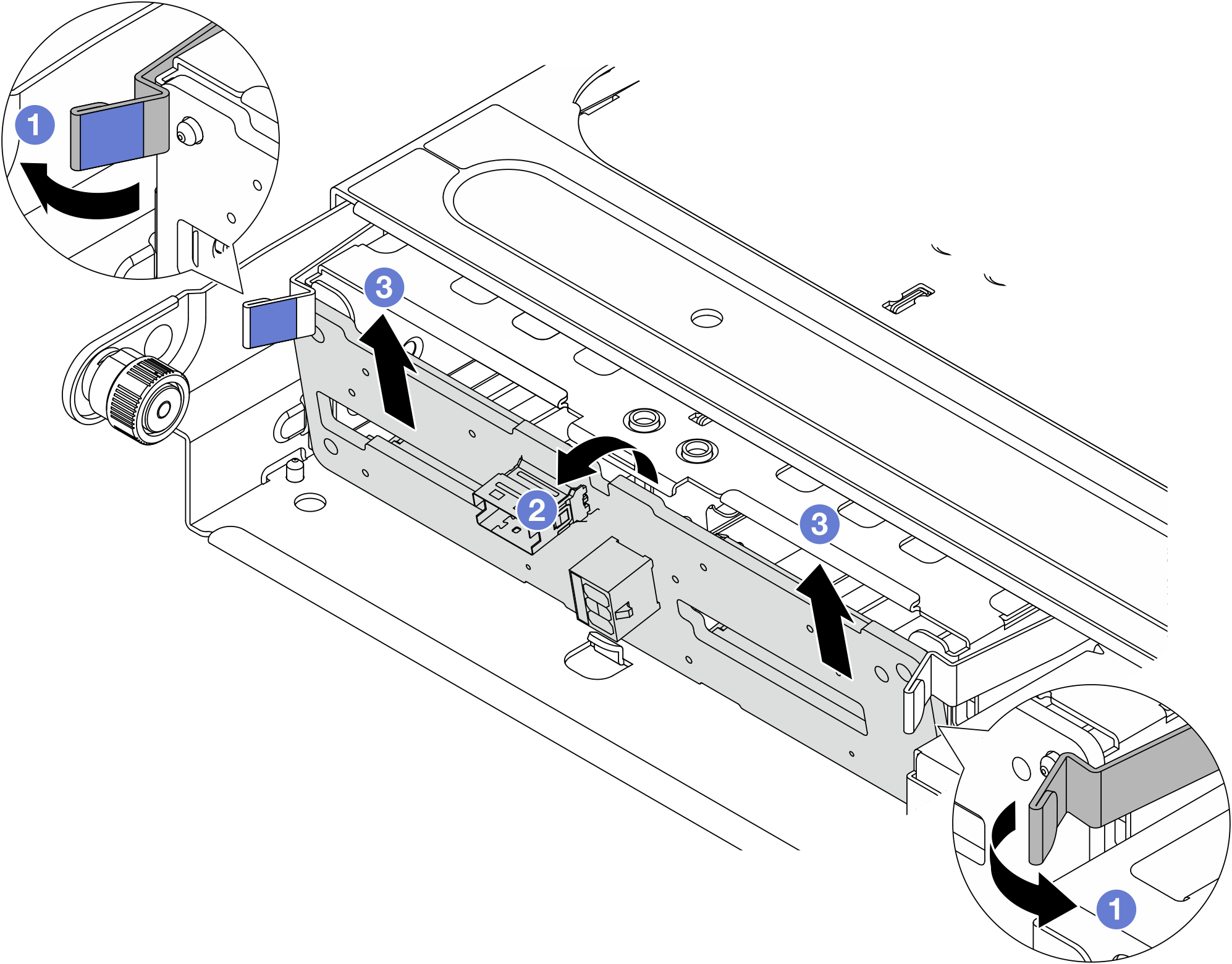

    Abbildung 2. Entfernen der mittleren Rückwandplatine für 2,5‑Zoll-Laufwerke
    Removing the 2.5-inch middle drive backplane
    1. Drehen Sie die Entriegelungshebel leicht wie dargestellt nach außen.
    2. Neigen Sie die Rückwandplatine an der Oberseite, um sie von den Stiften an der Laufwerkhalterung zu lösen.
    3. Heben Sie die Rückwandplatine vorsichtig aus der Laufwerkhalterung heraus.

Nach dieser Aufgabe

Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.
