ถอดตัวครอบไดรฟ์กลางและแบ็คเพลนไดรฟ์

ทำตามคำแนะนำในส่วนนี้เพื่อถอดตัวครอบไดรฟ์ตรงกลางขนาด 2.5 นิ้ว และแบ็คเพลนไดรฟ์

เกี่ยวกับงานนี้

ข้อควรสนใจ
  • อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย

  • ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์

  • ป้องกันการสัมผัสไฟฟ้าสถิตที่อาจทำให้ระบบหยุดการทำงานและสูญเสียข้อมูลได้ ด้วยการเก็บส่วนประกอบที่ไวต่อไฟฟ้าสถิตไว้ในบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตจนถึงเวลาทำการติดตั้ง และใช้งานอุปกรณ์เหล่านี้ด้วยสายรัดข้อมือป้องกันการคายประจุไฟฟ้าสถิตหรือระบบเดินสายดินอื่นๆ

  • ก่อนจะถอดหรือเปลี่ยนไดรฟ์ ตัวควบคุมไดรฟ์ (รวมถึงตัวควบคุมที่รวมอยู่บนส่วนประกอบแผงระบบ), แบ็คเพลนของไดรฟ์ หรือสายไดรฟ์ ให้สำรองข้อมูลที่สำคัญทั้งหมดที่เก็บอยู่บนไดรฟ์ก่อน

  • ก่อนที่จะถอดส่วนประกอบใดๆ ของอาร์เรย์ RAID (ไดรฟ์ การ์ด RAID ฯลฯ) ให้สำรองข้อมูลการกำหนดค่า RAID ทั้งหมด

ขั้นตอน

  1. เตรียมการสำหรับงานนี้
    1. หากเซิร์ฟเวอร์ติดตั้งอยู่ในตู้แร็ค ให้เลื่อนเซิร์ฟเวอร์ออกจากรางเลื่อนของแร็คเพื่อให้มีที่เข้าถึงฝาครอบด้านหลัง หรือถอดเซิร์ฟเวอร์ออกจากแร็ค ดู การเปลี่ยนเซิร์ฟเวอร์
    2. ถอดฝาครอบด้านบน ดูถอดฝาครอบด้านบน
    3. ถอดตัวครอบพัดลมระบบออกก่อน เพื่อให้ทำงานได้ง่ายขึ้น ดู ถอดตัวครอบพัดลมระบบ
    4. ถอดสายออกจากแบ็คเพลนไดรฟ์กลาง
  2. ถอดตัวครอบไดรฟ์กลาง

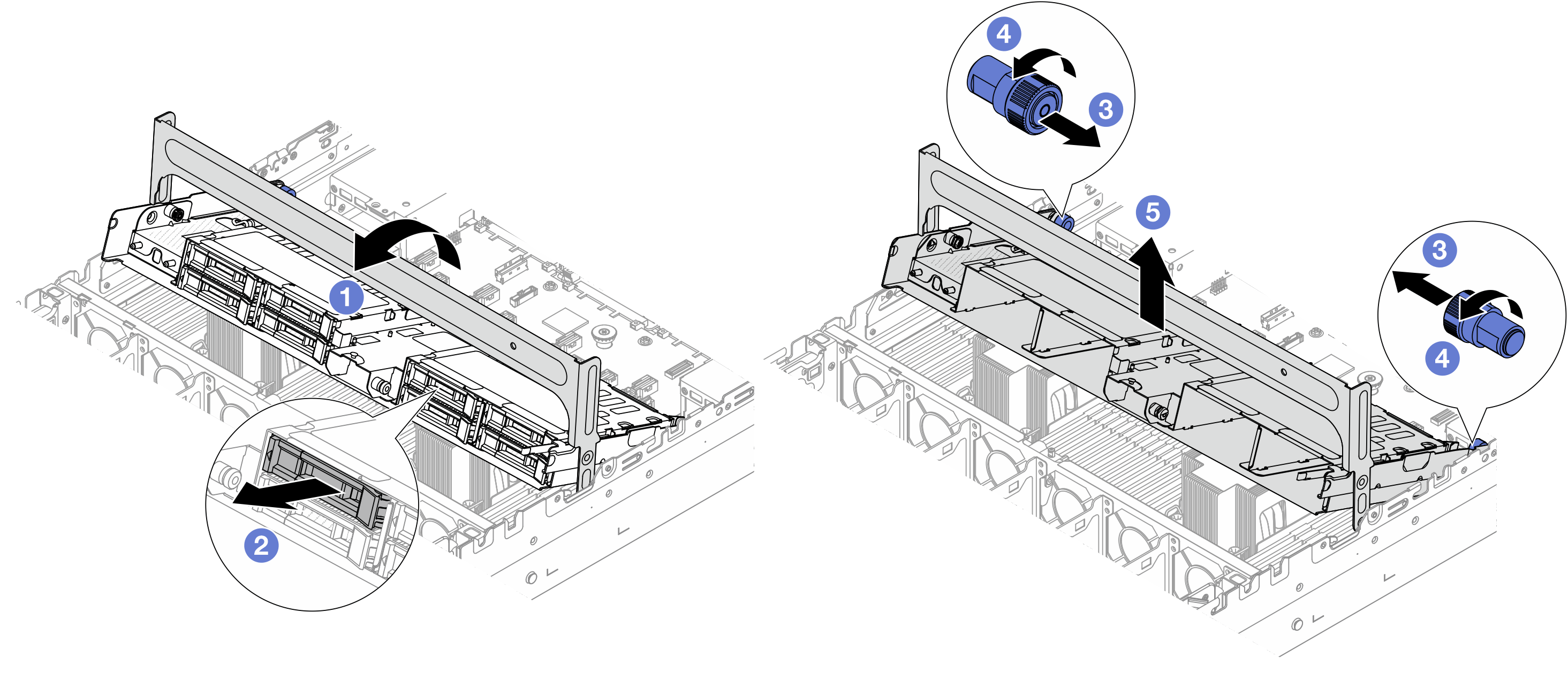

    รูปที่ 1. การถอดตัวครอบไดรฟ์กลาง
    Removing the middle drive cage
    1. หมุนที่จับตัวครอบไดรฟ์เพื่อเปิด
    2. ถอดไดรฟ์ออกจากตัวครอบไดรฟ์ ดู ถอดไดรฟ์แบบ Hot-swap ขนาด 2.5 นิ้ว หรือ 3.5 นิ้ว
    3. ดึงพลันเจอร์สีน้ำเงินเพื่อปลดตัวครอบไดรฟ์
    4. บิดพลันเจอร์สีน้ำเงินเพื่อให้อยู่ในสถานะปลดล็อค
    5. ยกตัวครอบไดรฟ์ขึ้นจากตัวเครื่องอย่างระมัดระวัง
  3. ถอดแบ็คเพลนไดรฟ์ตรงกลาง
    หมายเหตุ
    แบ็คเพลนของคุณอาจแตกต่างจากภาพประกอบ ทั้งนี้ขึ้นอยู่กับแต่ละประเภท

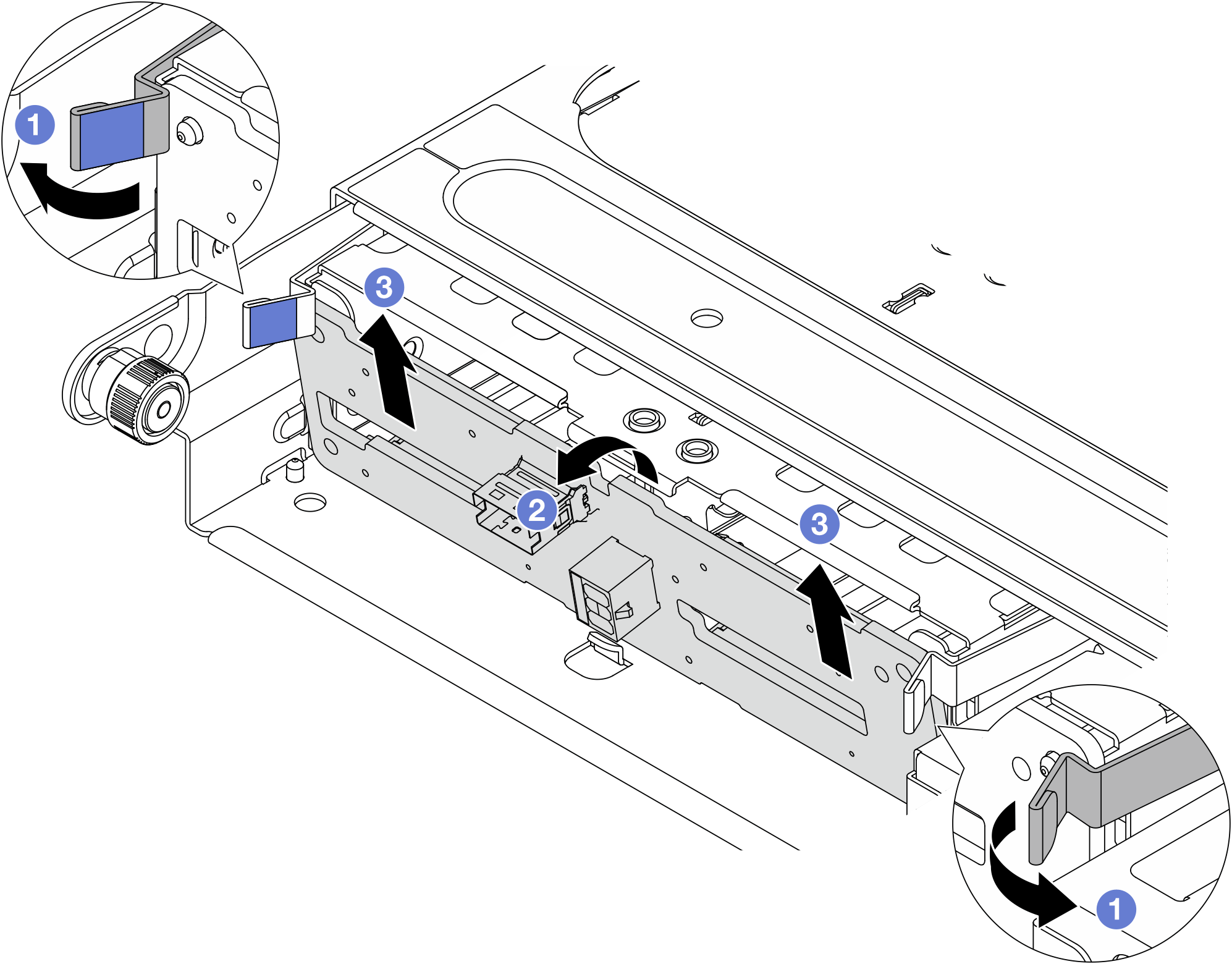

    รูปที่ 2. การถอดแบ็คเพลนไดรฟ์กลางขนาด 2.5 นิ้ว
    Removing the 2.5-inch middle drive backplane
    1. หมุนสลักปลดล็อคออกด้านนอกเล็กน้อยตามภาพ
    2. หมุนแบ็คเพลนจากด้านบนเพื่อปลดออกจากหมุดบนตัวครอบไดรฟ์
    3. ยกแบ็คเพลนออกจากตัวครอบไดรฟ์อย่างระมัดระวัง

หลังจากดำเนินการเสร็จ

หากคุณได้รับคำแนะนำให้ส่งคืนส่วนประกอบหรืออุปกรณ์เสริม ให้ปฏิบัติตามคำแนะนำที่มาพร้อมบรรจุภัณฑ์ทั้งหมด และให้ใช้บรรจุภัณฑ์ใดๆ ที่ส่งมอบให้กับคุณเพื่อการจัดส่ง
