Снятие среднего отсека для дисков и объединительной панели дисков

В этом разделе приведены инструкции по снятию среднего отсека и объединительной панели для 2,5-дюймовых дисков.

Об этой задаче

Внимание

  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

  • Перед снятием дисков, контроллеров дисков (включая контроллеры, встроенные в блок материнской платы), объединительных панелей дисков и кабелей дисков или внесением в них изменений создайте резервную копию всех важных данных, хранящихся на дисках.

  • Перед извлечением любого компонента массива RAID (диск, карта RAID и т. д.) создайте резервную копию всей информации о конфигурации RAID.

Процедура

  1. Выполните подготовительные действия для данной задачи.
    1. Если сервер установлен в стойку, сдвиньте его по направляющим, чтобы получить доступ к верхнему кожуху, или извлеките сервер из стойки. См. раздел Замена сервера.
    2. Снимите верхний кожух. См. раздел Снятие верхнего кожуха.
    3. Извлеките отсек с вентиляторами компьютера для удобства работы. См. раздел Снятие отсека вентиляторов компьютера.
    4. Отключите кабели от средней объединительной панели для дисков.
  2. Снимите средний отсек для дисков.

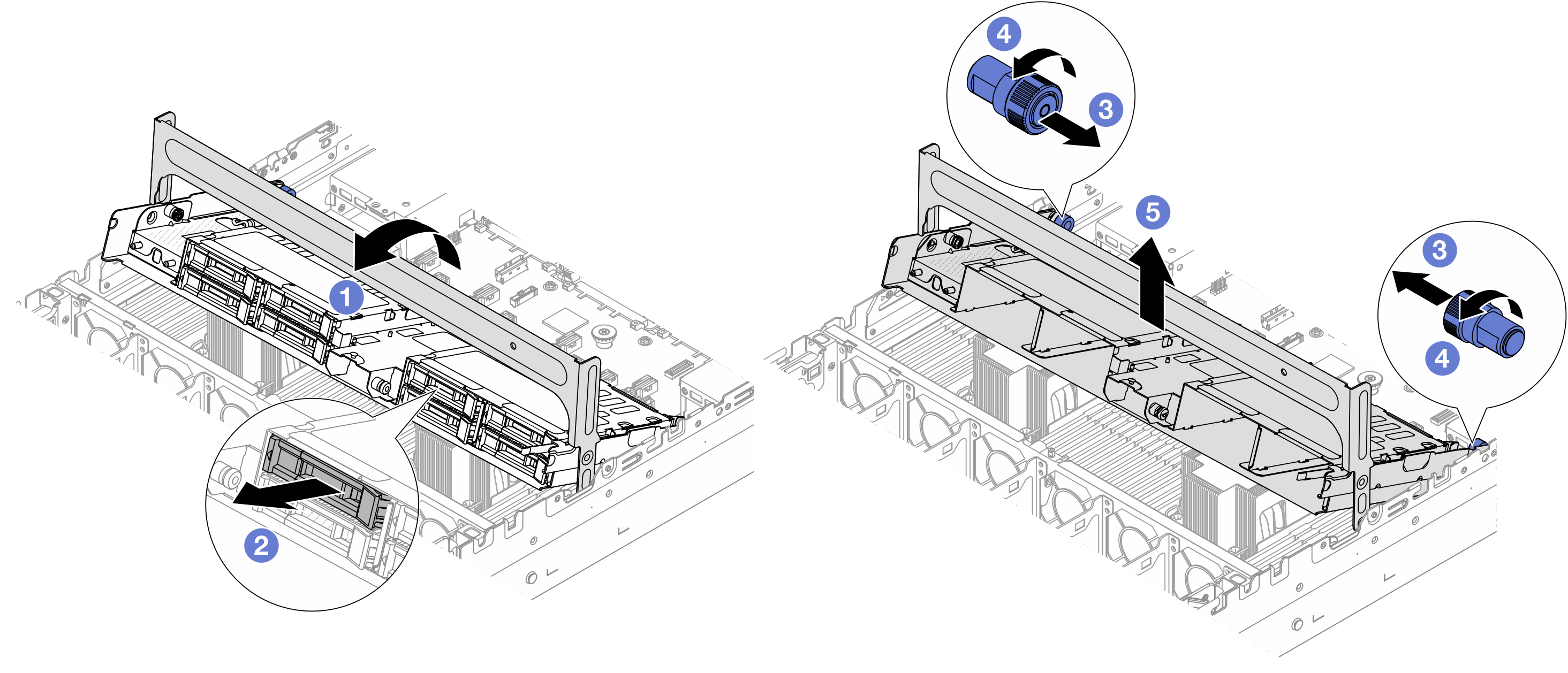

    Рис. 1. Снятие среднего отсека для дисков
    Removing the middle drive cage
    1. Поверните ручку отсека для дисков, чтобы открыть ее.
    2. Извлеките диски из отсека. См. раздел Снятие 2,5-дюймового или 3,5-дюймового оперативно заменяемого диска.
    3. Потяните синие рычаги, чтобы освободить отсек для дисков.
    4. Поверните синие рычаги, чтобы они оставались разблокированными.
    5. Аккуратно снимите отсек для дисков с рамы, подняв его.
  3. Снимите среднюю объединительную панель дисков.
    Прим.
    В зависимости от типа объединительная панель может выглядеть иначе, чем на рисунке.

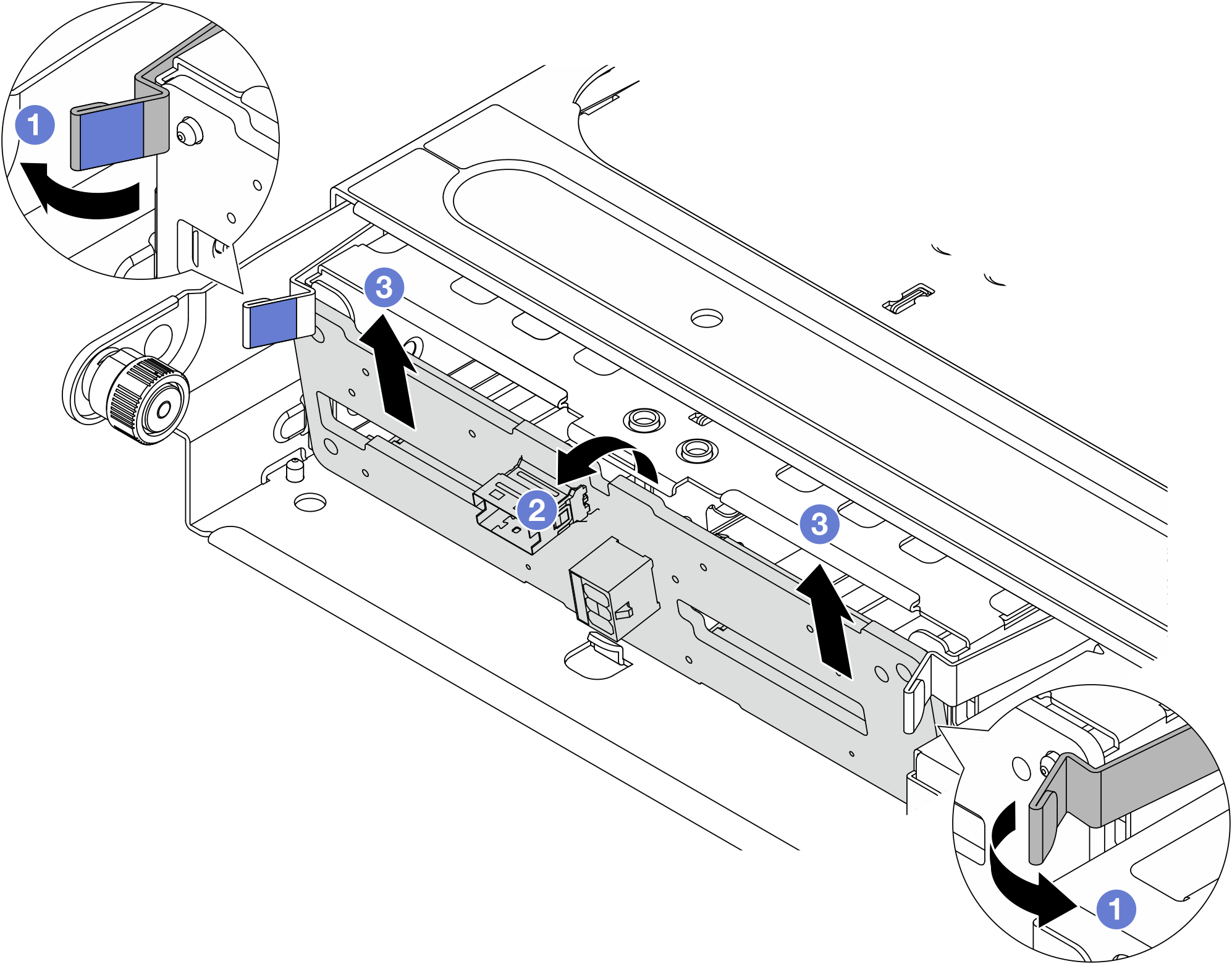

    Рис. 2. Снятие средней объединительной панели для 2,5-дюймовых дисков
    Removing the 2.5-inch middle drive backplane
    1. Слегка поверните защелки наружу, как показано на рисунке.
    2. Поверните объединительную панель в верхней части, чтобы отсоединить ее от штифтов на отсеке для дисков.
    3. Аккуратно снимите объединительную панель с отсека для дисков.

После завершения

При необходимости вернуть компонент или дополнительное устройство следуйте всем инструкциям по упаковке и используйте для отправки предоставленный упаковочный материал.

Демонстрационное видео

Посмотрите видео процедуры на YouTube
