Extracción del compartimiento de disco duro central y la placa posterior de la unidad

Siga las instrucciones que aparecen en esta sección para quitar la placa posterior de la unidad y el compartimiento de la unidad central de 2,5".

Acerca de esta tarea

Atención

  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

  • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

  • Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.

  • Antes de quitar o hacer cambios a las unidades, los controladores de las unidades (incluidos los controladores que están integrados en el conjunto de la placa del sistema), las placas posteriores de la unidad o los cables de la unidad, realice una copia de seguridad de todos los datos importantes que se encuentran almacenados en las unidades.

  • Antes de quitar cualquier componente de una matriz RAID (unidad, tarjeta RAID, etc.), cree una copia de seguridad de toda la información de configuración de RAID.

Procedimiento

  1. Prepárese para la tarea.
    1. Si el servidor está instalado en un bastidor, deslice el servidor hacia fuera de los rieles de deslizamiento del bastidor para acceder a la cubierta superior, o quite el servidor del bastidor. Consulte Sustitución del servidor.
    2. Quite la cubierta superior. Consulte Extracción de la cubierta superior.
    3. Quite el compartimiento del ventilador del sistema para facilitar el trabajo. Consulte Extracción del compartimiento del ventilador del sistema.
    4. Desconecte los cables de la placa posterior de la unidad central.
  2. Quite el compartimiento la unidad central.

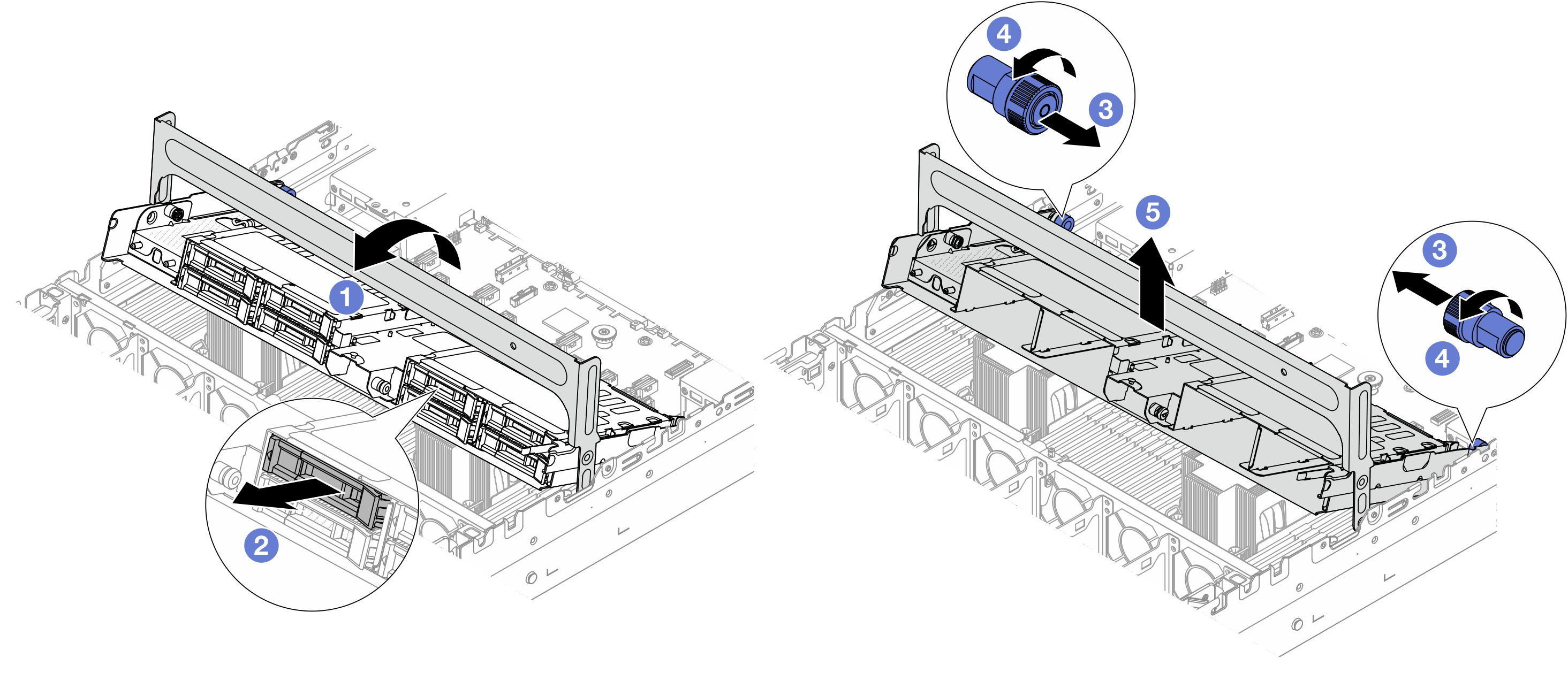

    Figura 1. Extracción del compartimiento de la unidad central
    Removing the middle drive cage
    1. Gire el asa del compartimiento de la unidad para abrirlo.
    2. Quite las unidades del compartimiento de la unidad. Consulte Extracción de una unidad de intercambio en caliente de 2,5" o 3,5".
    3. Tire de los émbolos azules para liberar el compartimiento de la unidad.
    4. Gire los émbolos azules para mantenerlos liberados.
    5. Levante cuidadosamente el compartimiento de la unidad desde el chasis.
  3. Extracción de la placa posterior de la unidad central.
    Nota
    Dependiendo del tipo específico, su placa posterior puede ser levemente diferente a la ilustración.

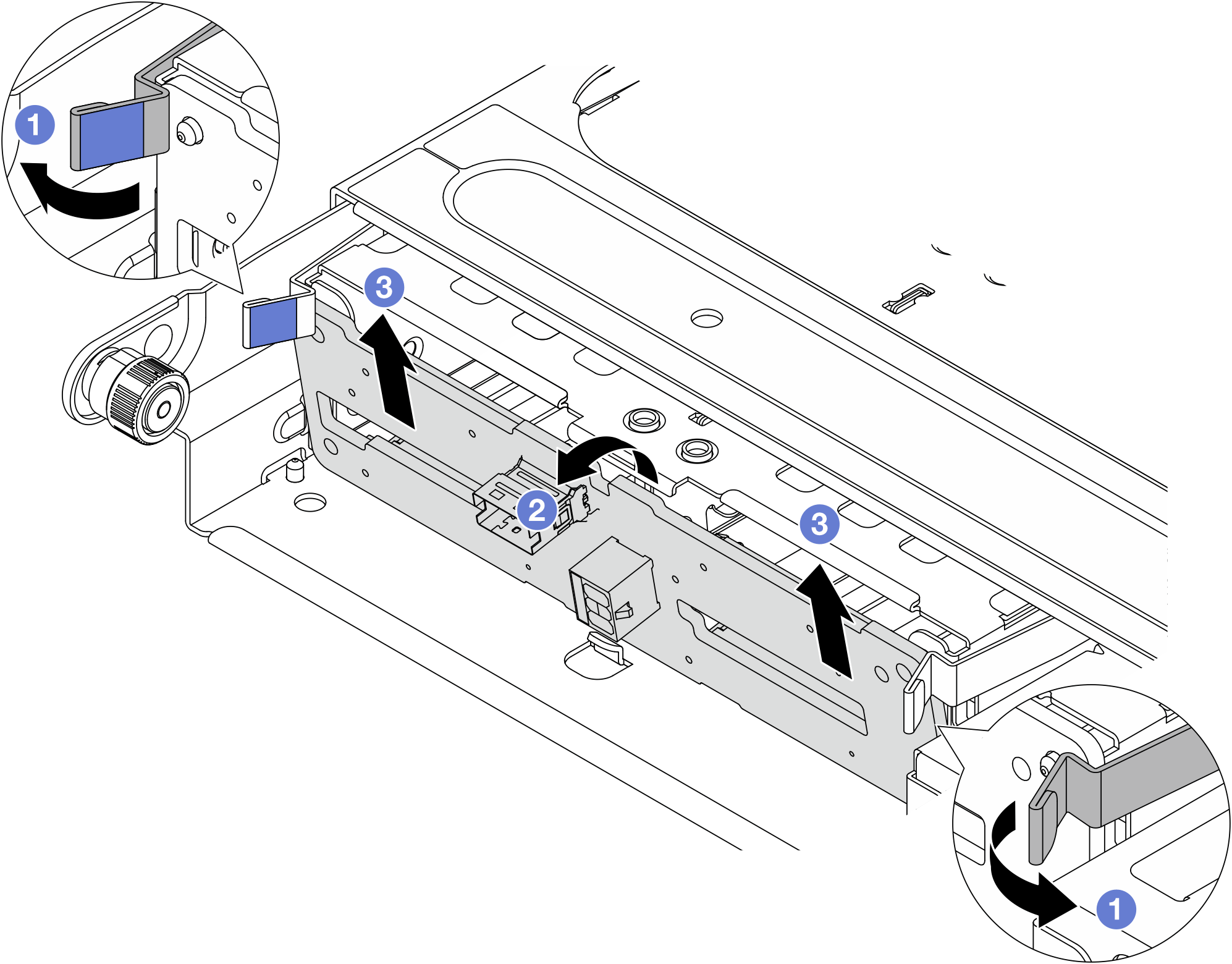

    Figura 2. Extracción de la placa posterior de la unidad central de 2,5”
    Removing the 2.5-inch middle drive backplane
    1. Gire ligeramente los pestillos de liberación hacia fuera, como se muestra.
    2. Gire la placa posterior desde la parte superior para desengancharla de las patillas del compartimiento de la unidad.
    3. Levante con cuidado la placa posterior hacia fuera del compartimiento de la unidad.

Después de finalizar

Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
