Retrait du boîtier d'unités de disque dur central et du fond de panier d'unité

Suivez les instructions de cette section pour retirer le boîtier d'unités de disque dur central 2,5 pouces et le fond de panier d'unité.

À propos de cette tâche

Avertissement

  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

  • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

  • Avant de retirer ou d’apporter des modifications aux unités, aux contrôleurs d’unité (y compris aux contrôleurs intégrés au bloc carte mère), aux fonds de panier d’unité ou aux câbles d’unité, sauvegardez toutes les données importantes stockées sur les unités.

  • Avant de retirer tout composant d’une grappe RAID (unité, carte RAID, etc.), sauvegardez toutes les informations de configuration RAID.

Procédure

  1. Préparez-vous à cette tâche.
    1. Si le serveur est installé dans une armoire, faites sortir le serveur en le faisant glisser sur les glissières de l’armoire afin d’accéder au carter supérieur, ou retirez le serveur de l’armoire. Voir Remplacement du serveur.
    2. Retirez le carter supérieur. Pour plus d'informations, voir Retrait du carter supérieur.
    3. Retirez le boîtier de ventilateur système pour une opération plus facile. Voir Retrait du boîtier de ventilateur système.
    4. Débranchez les câbles du fond de panier d'unité central.
  2. Retirez le boîtier d’unités de disque dur central.

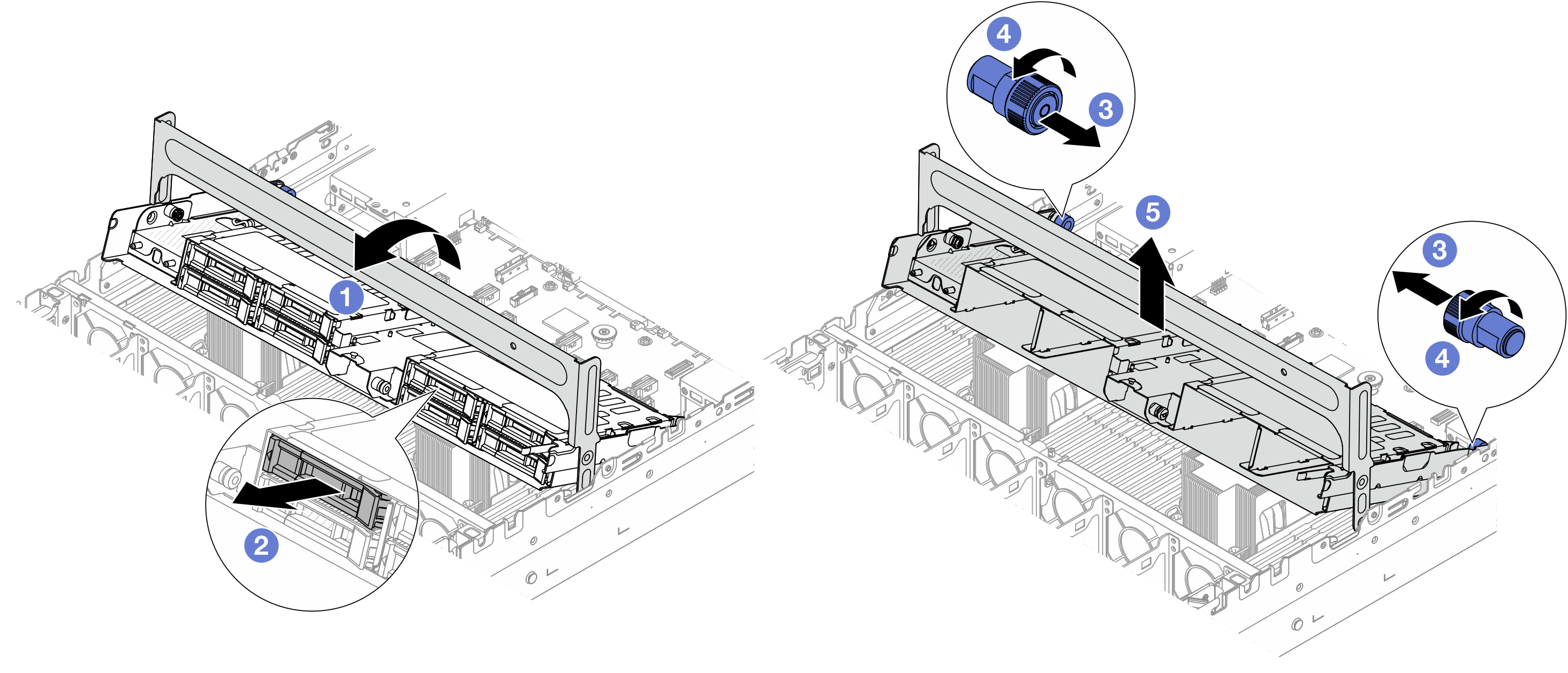

    Figure 1. Retrait du boîtier d’unités de disque dur central
    Removing the middle drive cage
    1. Faites pivoter la poignée du boîtier d’unités de disque dur pour l’ouvrir.
    2. Retirez les unités du boîtier d’unités de disque dur. Voir Retrait d'une unité remplaçable à chaud de 2,5 ou 3,5 pouces.
    3. Tirez sur les pistons bleus pour libérer le boîtier d'unités de disque dur.
    4. Faites pivoter les pistons bleus pour les maintenir à l'état déverrouillé.
    5. Soulevez avec précaution le boîtier d’unités de disque dur pour l’extraire du châssis.
  3. Retirez le fond de panier d’unité central.
    Remarque
    Selon le type spécifique de votre fond de panier, il est possible que celui-ci diffère légèrement de l’illustration présentée.

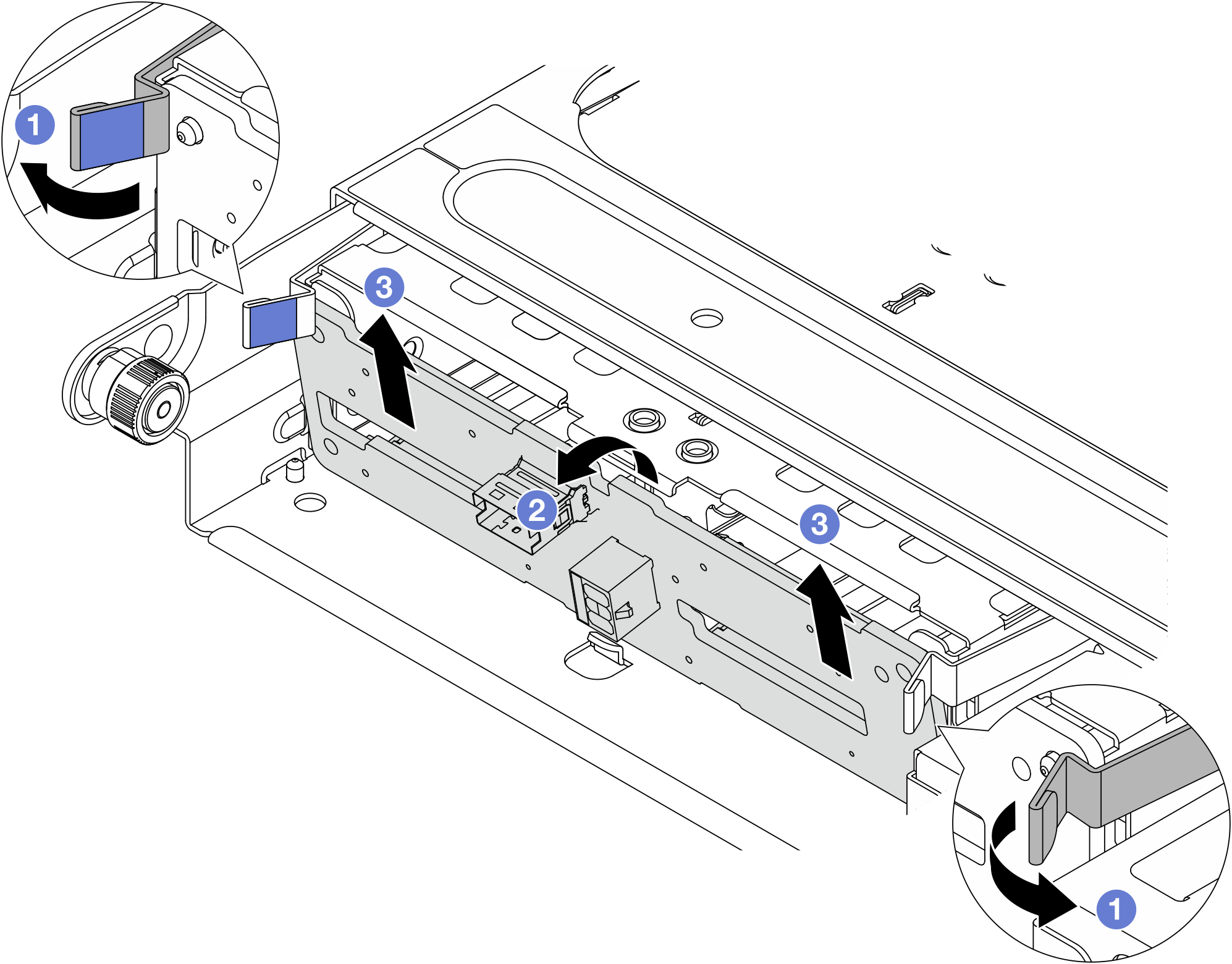

    Figure 2. Retrait du fond de panier d’unité 2,5 pouces central
    Removing the 2.5-inch middle drive backplane
    1. Faites légèrement pivoter les taquets de déblocage vers l'extérieur, comme indiqué.
    2. Faites pivoter le fond de panier vers le haut afin de le dégager des broches du boîtier d’unités de disque dur.
    3. Soulevez avec précaution le fond de panier afin de l’extraire du boîtier d’unités de disque dur.

Après avoir terminé

Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
