Установка средней объединительной панели дисков и отсека для дисков

В этом разделе приведены инструкции по установке средней объединительной панели и отсека для 2,5-дюймовых дисков.

Об этой задаче

Внимание

  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

  • Средний отсек для диска поддерживается в некоторых моделях серверов при соблюдении определенных требований к температуре. Сведения о разрешенной для сервера температуре окружающей среды, а также радиаторе и вентиляторах компьютера, которые должны использоваться для сервера, см. в разделе Правила в отношении температуры. При необходимости сначала замените радиатор или вентилятор компьютера.

Процедура

  1. Коснитесь антистатической упаковкой, в которой находится новая деталь, любой неокрашенной поверхности вне сервера. Затем извлеките новую деталь из упаковки и разместите ее на антистатической поверхности.
  2. (Необязательно) Установите две средние скобы.
    Рис. 1. Установка средних скоб


    1. Совместите два отверстия в нижней части средней скобы со штырьками на раме и установите средние скобы в раму.
    2. Закрепите средние скобы винтами.
  3. Установите объединительную панель для дисков в средний отсек для дисков.

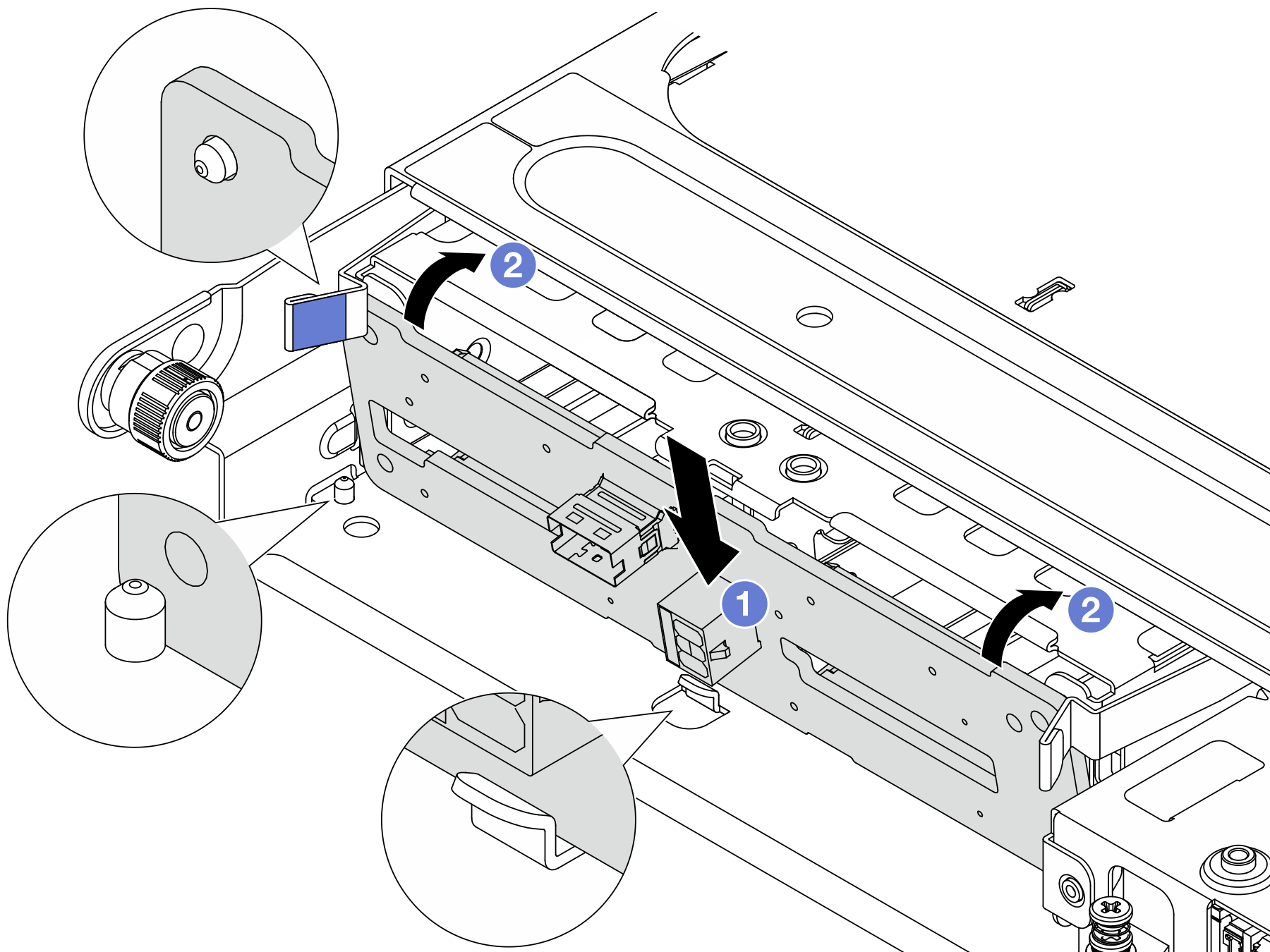

    Рис. 2. Установка средней объединительной панели для 2,5-дюймовых дисков
    Installing the 2.5-inch middle drive backplane
    1. Совместите нижнюю часть объединительной панели со шпильками внизу отсека для дисков и опустите объединительную панель в отсек.
    2. Нажмите на верхнюю часть объединительной панели в направлении вперед, вставив ее до щелчка. Убедитесь, что отверстия в объединительной панели прошли через штырьки в отсеке для диска и защелки фиксируют объединительную панель на месте.
  4. Подключите кабели к средней объединительной панели для дисков. См. раздел Прокладка внутренних кабелей.
  5. Установите средний отсек для дисков и диски.
    Прим.
    Если под средним отсеком для дисков должны проходить какие-либо кабели, проложите их перед установкой отсека.

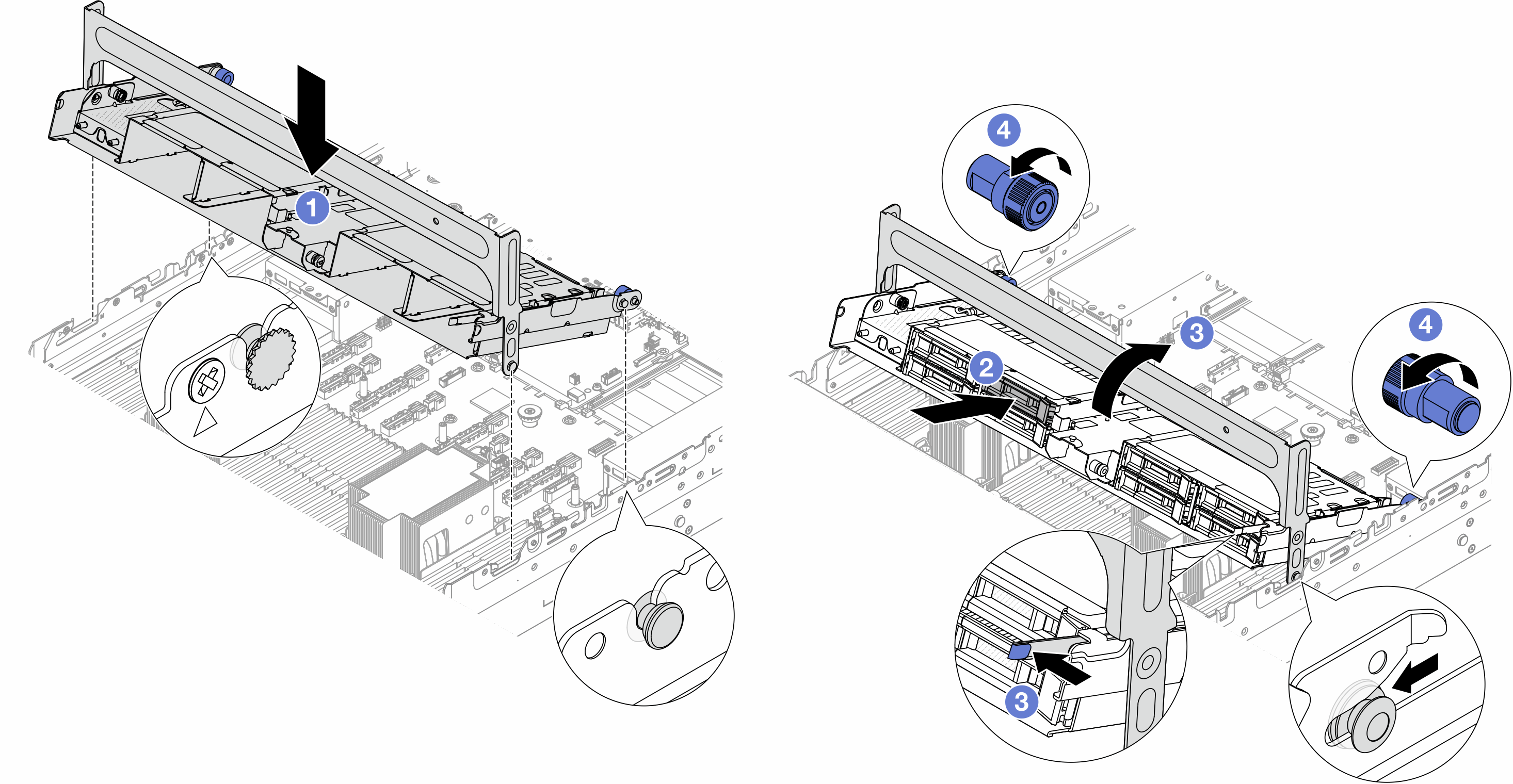

    Рис. 3. Установка среднего отсека для диска и дисков
    Installing the middle drive cage and drives
    1. Совместите штырьки на среднем отсеке с соответствующими гнездами в раме и опустите отсек для дисков на место.
    2. Установите диски в средний отсек для дисков. См. раздел Установка 2,5-дюймового или 3,5-дюймового оперативно заменяемого диска.
    3. Нажмите на защелку, как показано на рисунке, и закройте ручку.
    4. Поверните синие рычаги, чтобы закрепить отсек для дисков.

После завершения

Завершите замену компонентов. См. раздел Завершение замены компонентов.

Демонстрационное видео

Посмотрите видео процедуры на YouTube
