ติดตั้งแบ็คเพลนไดรฟ์กลางและตัวครอบไดรฟ์

ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งแบ็คเพลนไดรฟ์ตรงกลางขนาด 2.5 นิ้ว และตัวครอบไดรฟ์

เกี่ยวกับงานนี้

ข้อควรสนใจ

ขั้นตอน

  1. ให้นำบรรจุภัณฑ์ป้องกันไฟฟ้าสถิตที่บรรจุชิ้นส่วนตัวใหม่ไปสัมผัสกับพื้นผิวที่ไม่มีการทาสีด้านนอกของเซิร์ฟเวอร์ จากนั้น นำชิ้นส่วนตัวใหม่ดังกล่าวออกจากบรรจุภัณฑ์แล้ววางบนพื้นผิวที่มีการป้องกันไฟฟ้าสถิต
  2. (ไม่บังคับ) ติดตั้งโครงยึดตรงกลางสองตัว

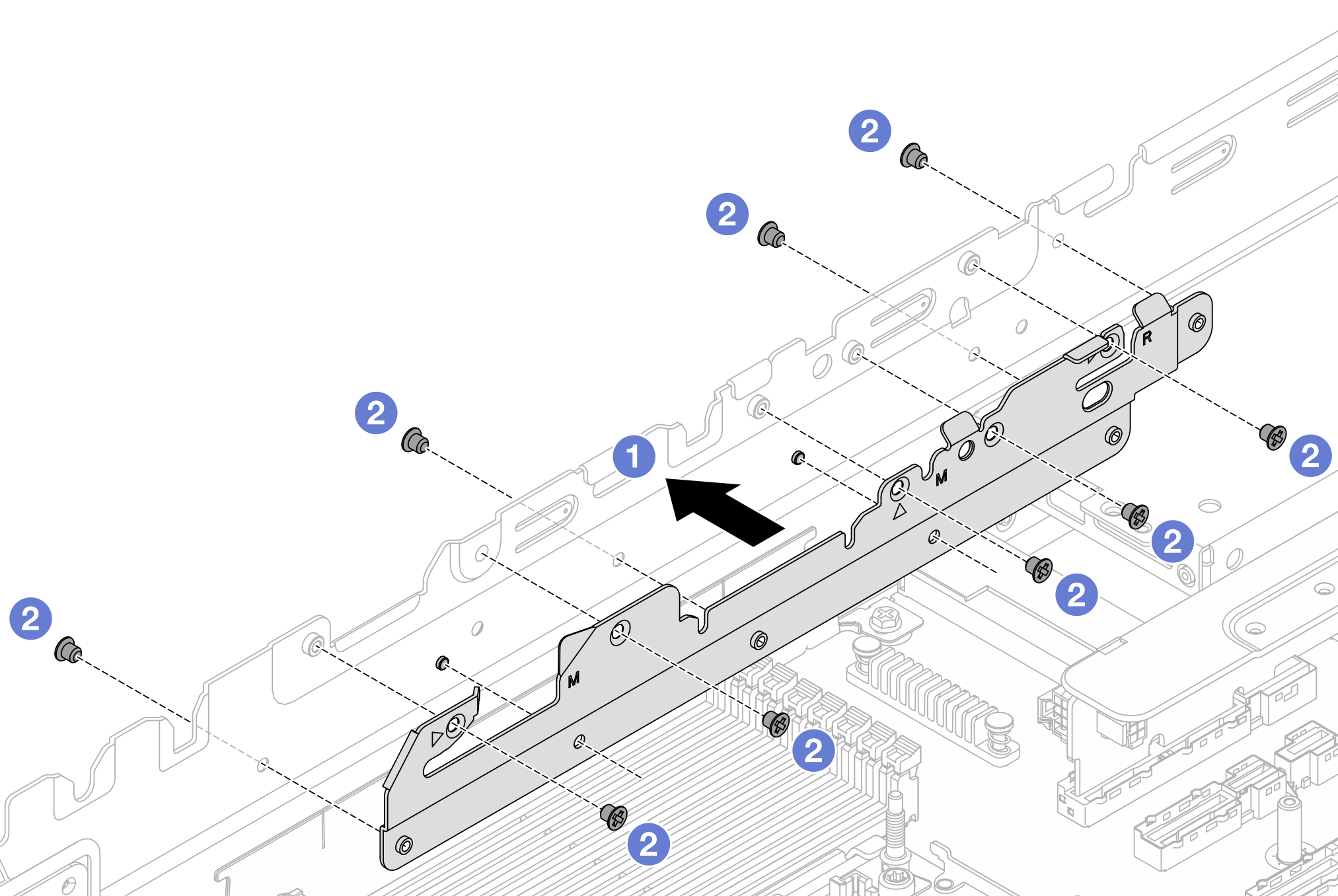

    รูปที่ 1. การติดตั้งโครงยึดตรงกลาง


    1. จัดแนวรูสองรูที่ส่วนล่างของโครงยึดตรงกลางให้ตรงกับหมุดบนตัวเครื่อง และติดตั้งโครงยึดตรงกลางเข้ากับตัวเครื่อง
    2. ขันสกรูสองชุดเพื่อยึดโครงยึดให้แน่น
  3. ติดตั้งแบ็คเพลนไดรฟ์ลงในตัวครอบไดรฟ์กลาง

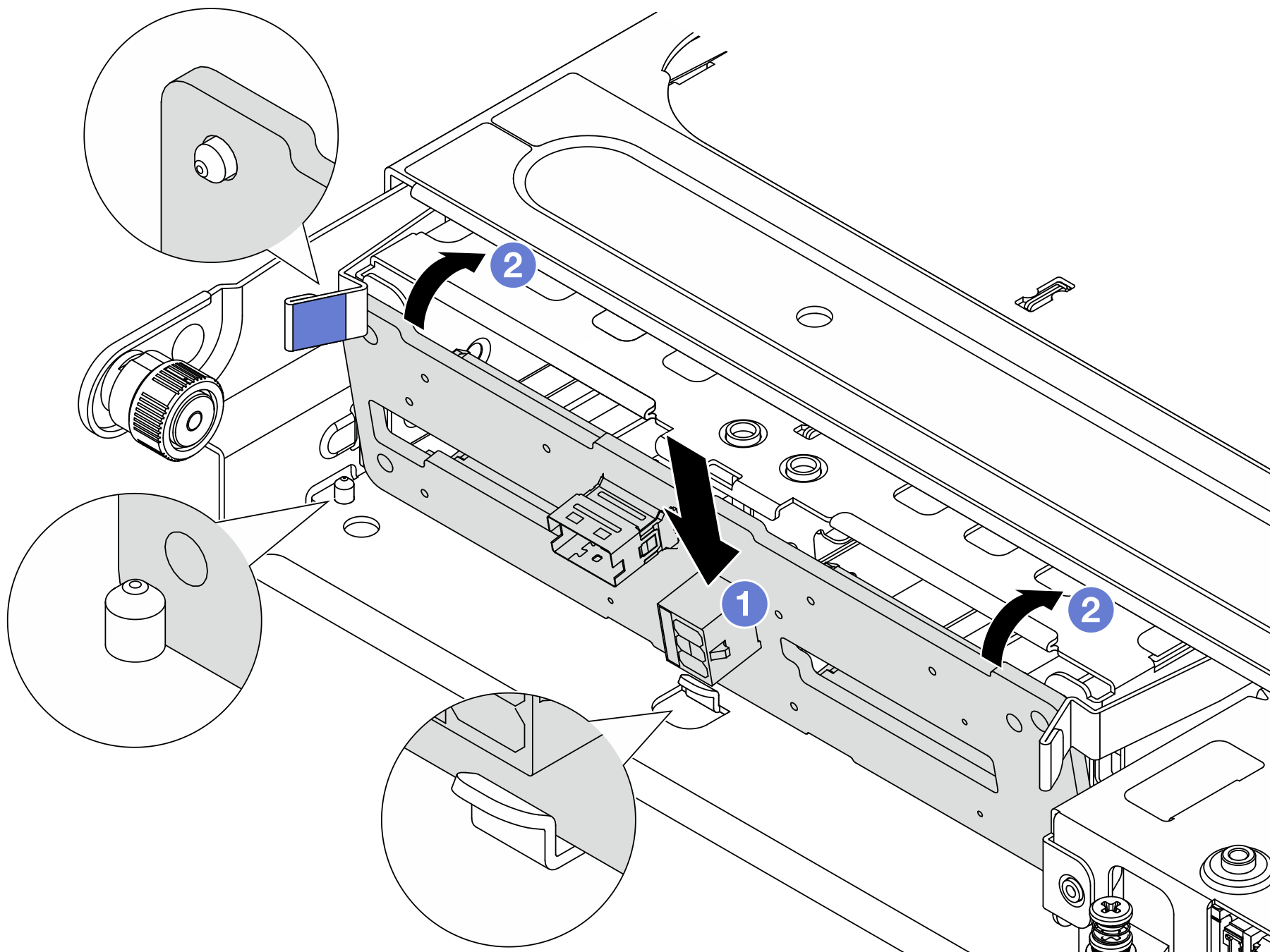

    รูปที่ 2. การติดตั้งแบ็คเพลนไดรฟ์กลางขนาด 2.5 นิ้ว
    Installing the 2.5-inch middle drive backplane
    1. จัดแนวด้านล่างของแบ็คเพลนให้ตรงกับสลักเกลียวที่ด้านล่างของตัวครอบไดรฟ์ แล้ววางแบ็คเพลนลงในตัวครอบไดรฟ์
    2. ดันด้านบนของแบ็คเพลนไดรฟ์เข้าไปจนกว่าจะเข้าที่พอดี ตรวจสอบให้แน่ใจว่ารูบนแบ็คเพลนเคลื่อนผ่านหมุดบนตัวครอบไดรฟ์ และสลักปลดล็อคยึดแบ็คเพลนจนเข้าที่
  4. เชื่อมต่อสายเข้ากับแบ็คเพลนไดรฟ์กลาง ดู การเดินสายภายใน
  5. ติดตั้งตัวครอบไดรฟ์กลางและไดรฟ์
    หมายเหตุ
    หากจำเป็นต้องเดินสายลอดใต้ตัวครอบไดรฟ์กลาง ให้เดินสายก่อนติดตั้งตัวครอบ

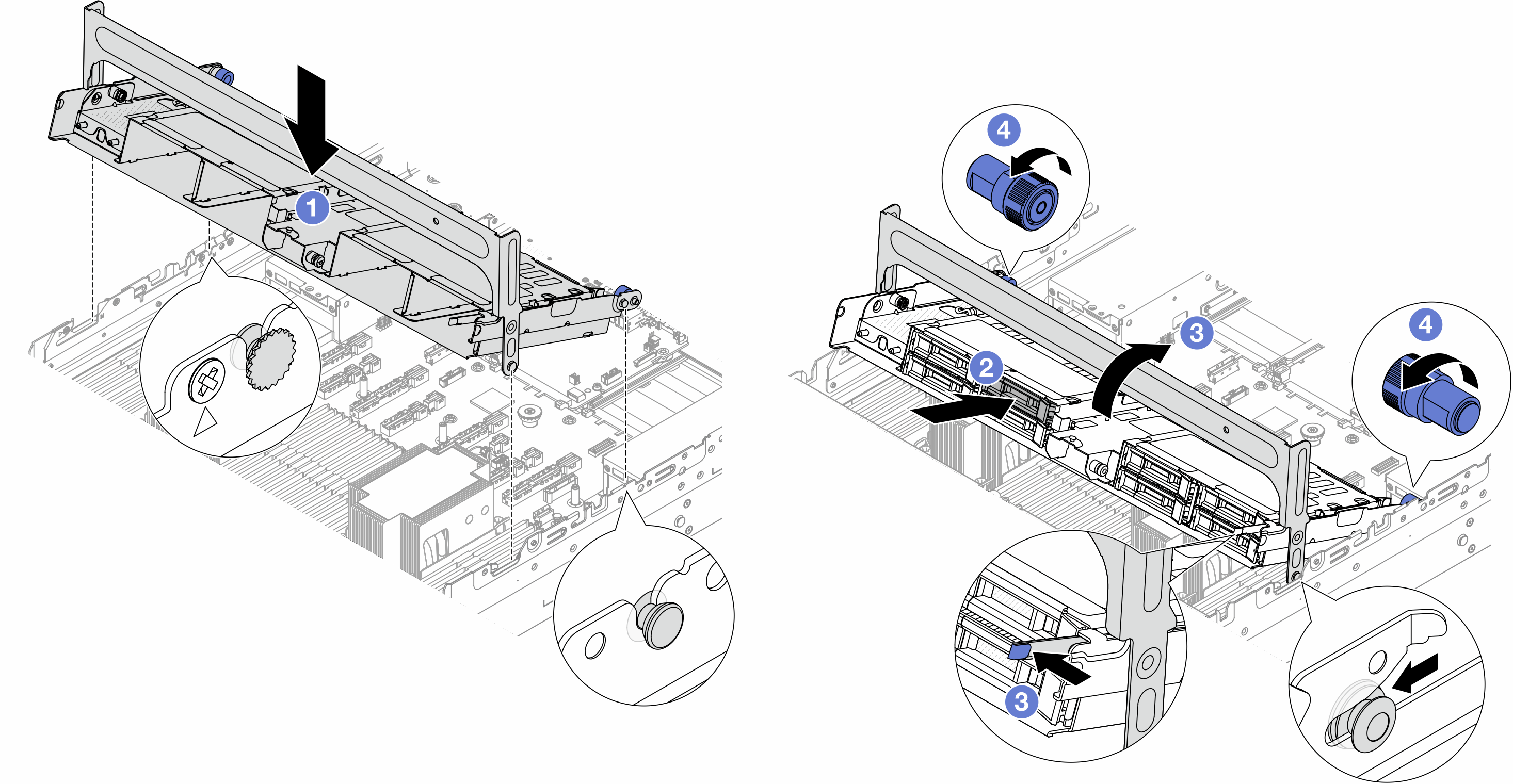

    รูปที่ 3. การติดตั้งตัวครอบไดรฟ์กลางและไดรฟ์
    Installing the middle drive cage and drives
    1. จัดแนวหมุดบนตัวครอบกลางให้ตรงกับช่องเสียบที่สอดคล้องกันบนตัวเครื่อง และลดตัวครอบไดรฟ์ลงไปให้เข้าที่
    2. ติดตั้งไดรฟ์ลงในตัวครอบไดรฟ์กลาง ดู ติดตั้งไดรฟ์แบบ Hot-swap ขนาด 2.5 นิ้ว หรือ 3.5 นิ้ว
    3. กดสลักตามภาพแล้วปิดที่จับ
    4. บิดและปลดพลันเจอร์สีน้ำเงินออกเพื่อยึดตัวครอบไดรฟ์ให้เข้าที่

หลังจากดำเนินการเสร็จ

ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์ ดู ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์
