Installazione del backplane e del telaio dell'unità centrale

Seguire le istruzioni riportate in questa sezione per installare il backplane e il telaio unità centrale da 2,5".

Informazioni su questa attività

Attenzione

Procedura

  1. Mettere a contatto l'involucro antistatico che contiene la nuova parte con una superficie non verniciata esterna al server. Quindi, estrarre la nuova parte dalla confezione e collocarla su una superficie antistatica.
  2. (Facoltativo) Installare le due staffe centrali.

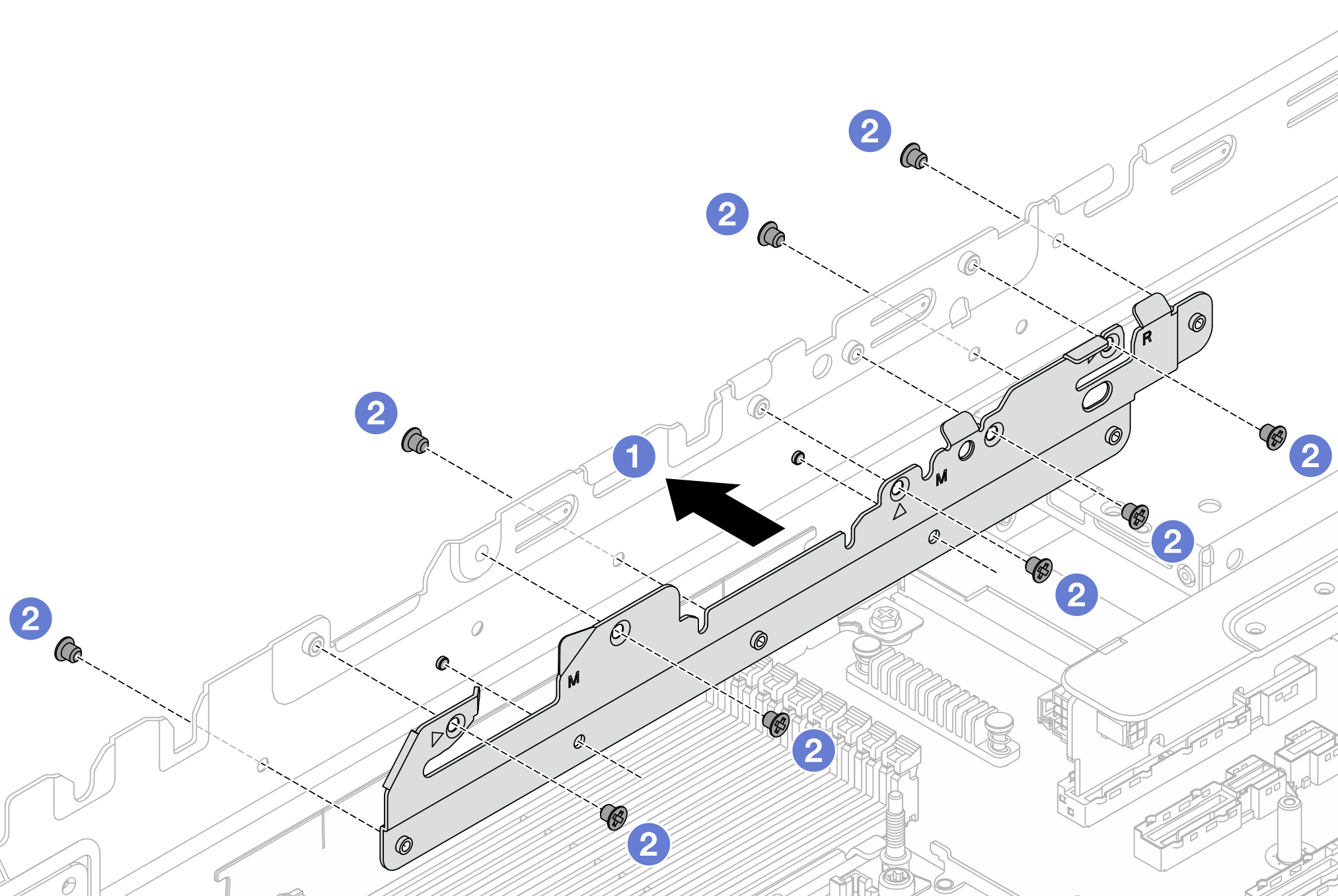

    Figura 1. Installazione delle staffe centrali


    1. Allineare i due fori nella parte inferiore della staffa centrale ai piedini sullo chassis, quindi installare le staffe centrali nello chassis.
    2. Installare le viti per fissare le staffe centrali.
  3. Installare il backplane dell'unità nel telaio dell'unità centrale.

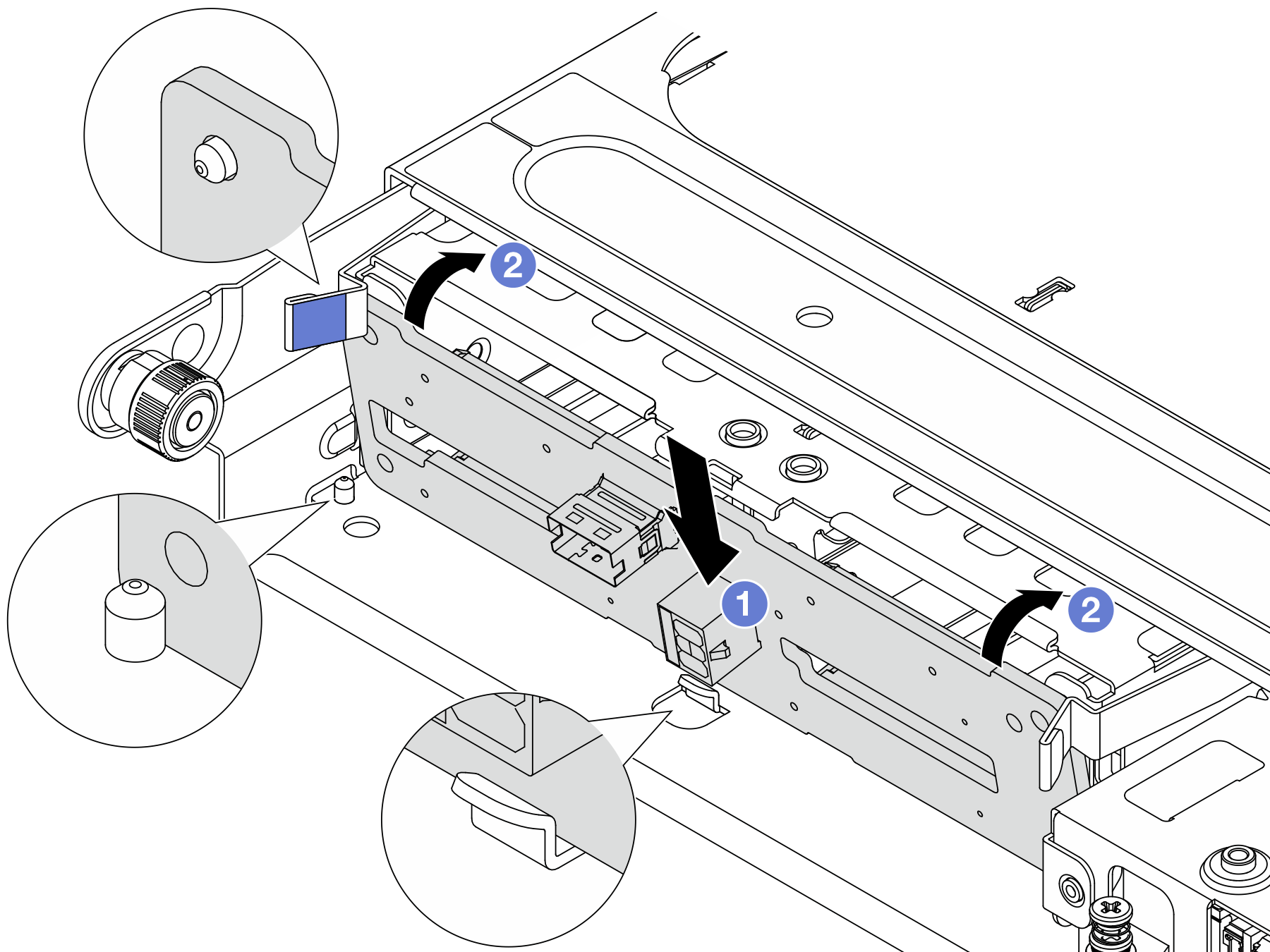

    Figura 2. Installazione del backplane dell'unità centrale da 2,5"
    Installing the 2.5-inch middle drive backplane
    1. Allineare la parte inferiore del backplane con i chiodini sulla parte inferiore del telaio dell'unità, quindi abbassare il backplane nel telaio dell'unità.
    2. Spingere in avanti la parte superiore del backplane finché non scatta in posizione. Verificare che i fori nel backplane siano inseriti completamente nei piedini sul telaio unità e che i fermi di rilascio fissino il backplane in posizione.
  4. Collegare i cavi al backplane dell'unità centrale. Vedere Instradamento dei cavi interni.
  5. Installare il telaio unità centrale e le unità.
    Nota
    Se è necessario far passare dei cavi sotto il telaio dell'unità centrale, instradare i cavi prima di installare il telaio.

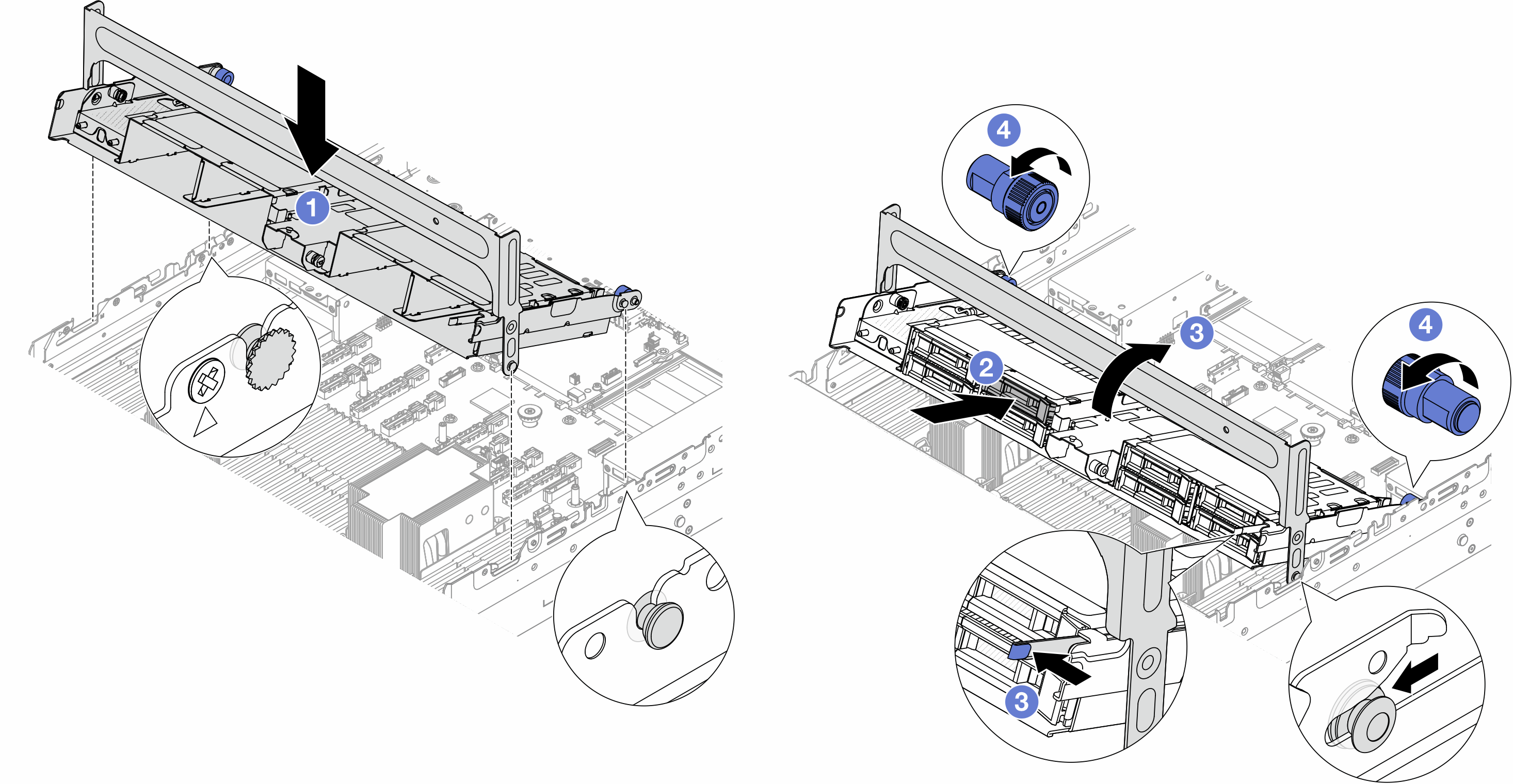

    Figura 3. Installazione del telaio unità centrale e delle unità
    Installing the middle drive cage and drives
    1. Allineare i piedini sul telaio centrale agli slot corrispondenti sullo chassis e abbassare il telaio unità in posizione.
    2. Installare le unità nel telaio dell'unità centrale. Vedere Installazione di un'unità hot-swap da 2,5" o 3,5".
    3. Premere il fermo come mostrato e chiudere la maniglia.
    4. Ruotare le manopole blu per fissare il telaio unità in posizione.

Dopo aver terminato

Completare la sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.
