安裝中間硬碟背板和框架

請依照本節中的指示安裝 2.5 吋中間硬碟背板和框架。

關於此作業

小心

程序

  1. 將裝有新零件的防靜電保護袋與伺服器外部任何未上漆的表面進行接觸。然後從保護袋中取出新零件,並將其放置在防靜電表面上。
  2. (選配)安裝兩個中間托架。

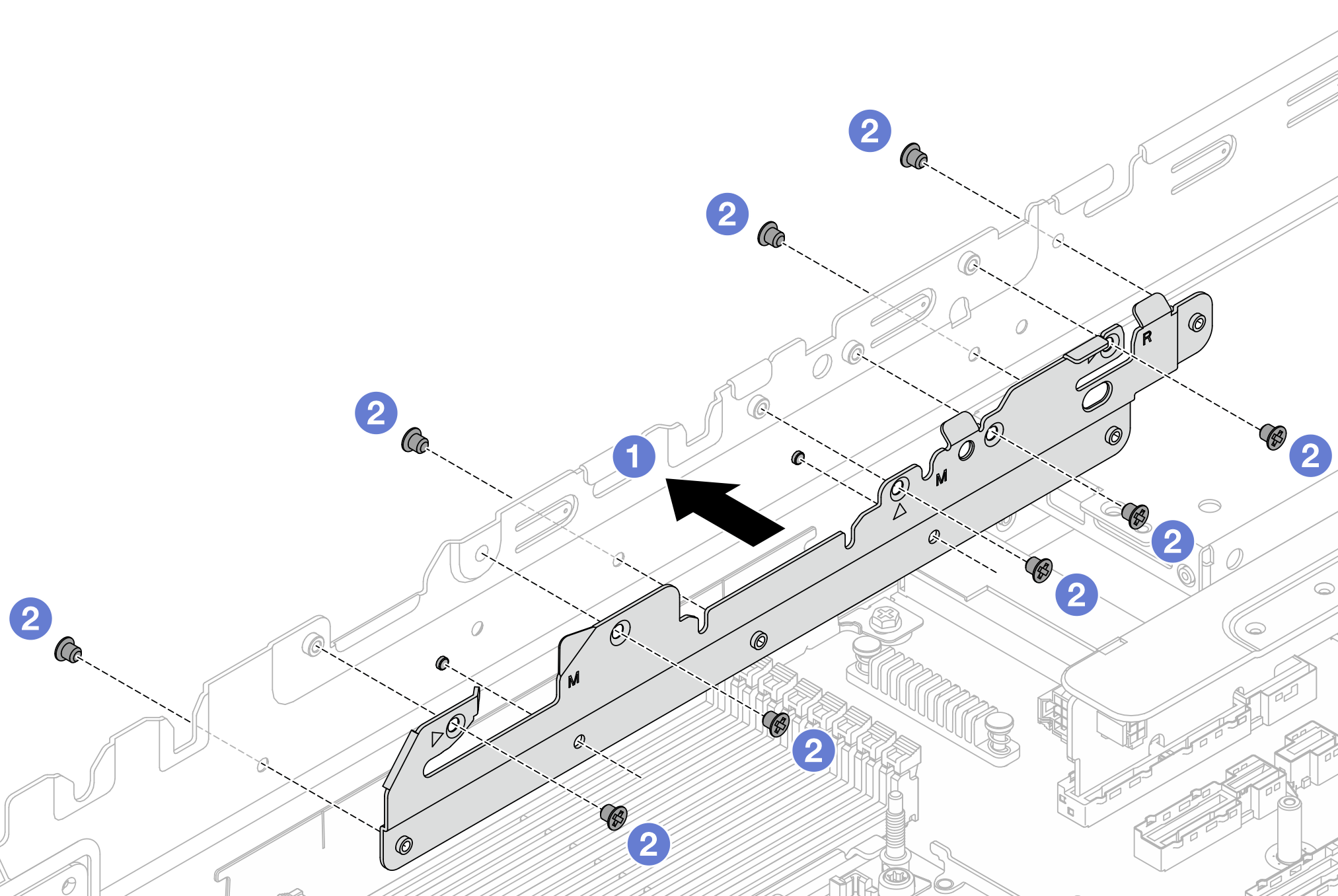

    圖 1. 安裝中間托架


    1. 將中間托架下部的兩個孔對齊機箱上的插腳,然後將中間托架安裝到機箱中。
    2. 鎖上螺絲以固定中間托架。
  3. 將硬碟背板安裝到中間框架中。

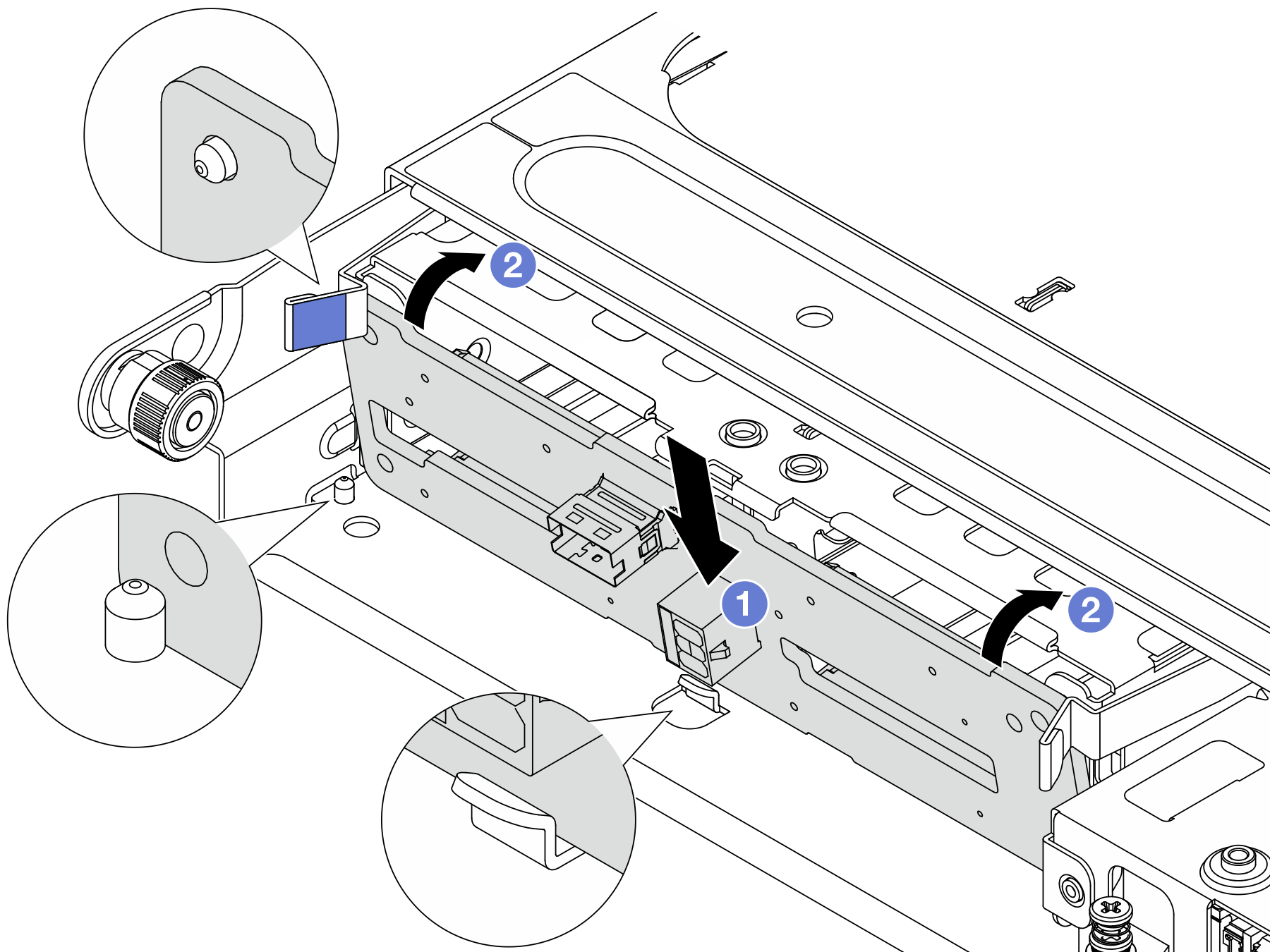

    圖 2. 安裝 2.5 吋中間硬碟背板
    Installing the 2.5-inch middle drive backplane
    1. 將背板底端對齊框架底端的螺柱,然後將背板放入框架中。
    2. 將背板的頂端向前推,直到卡入定位。確保背板上的孔穿過框架上的插腳,並由鬆開閂鎖將背板固定到位。
  4. 將纜線連接到中間硬碟背板。請參閱內部纜線佈線
  5. 安裝中間框架和硬碟。
    如果有任何纜線需要穿過中間框架的下方,請在安裝框架前佈放纜線。

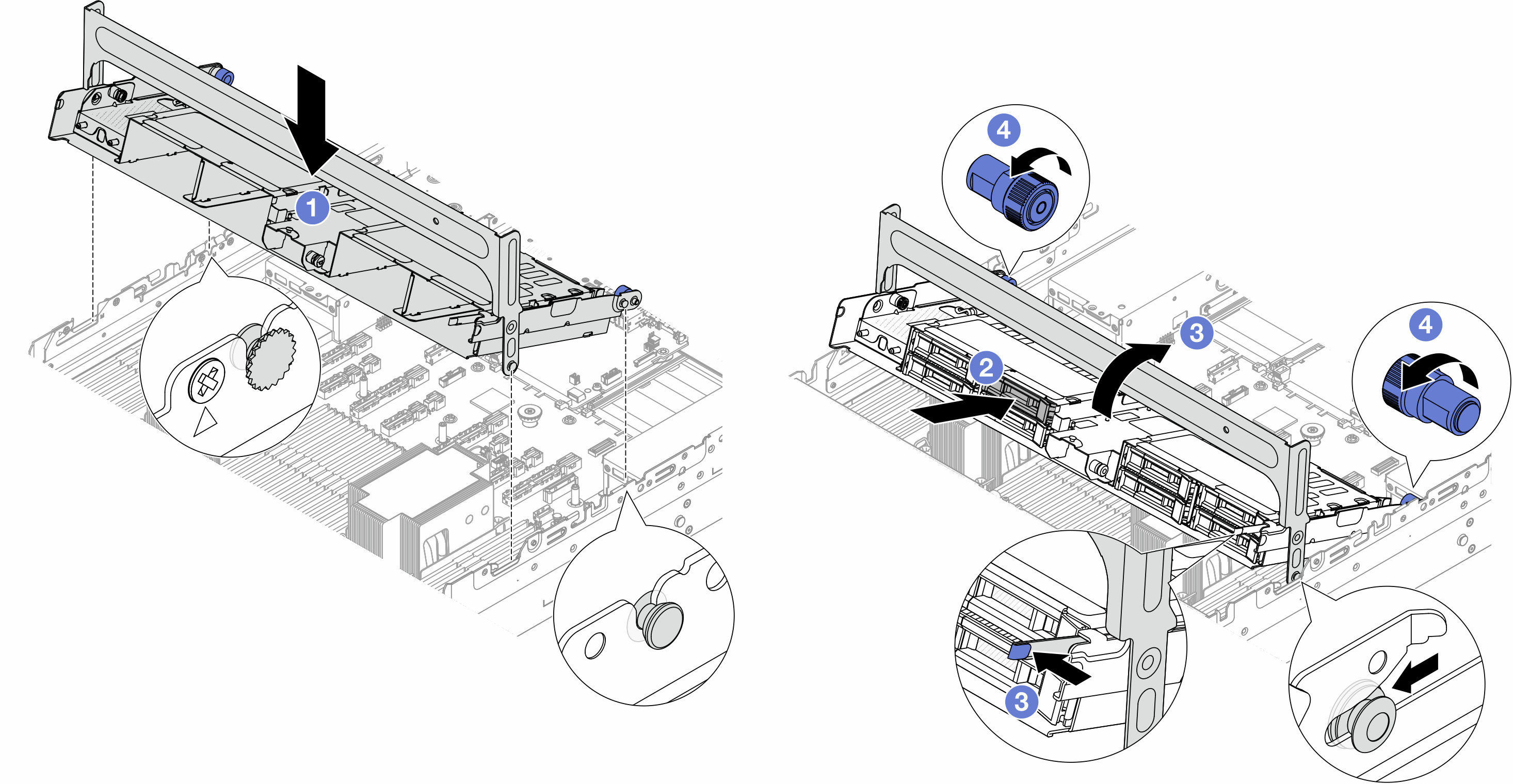

    圖 3. 安裝中間框架和硬碟
    Installing the middle drive cage and drives
    1. 將中間框架上的插腳與機箱上相應的槽對齊,然後將框架放入到位。
    2. 將硬碟裝入中間框架。請參閱安裝 2.5 吋或 3.5 吋熱抽換硬碟
    3. 依照所示按壓閂鎖,然後關上把手。
    4. 扭轉藍色柱塞,以固定框架。

在您完成之後

完成零件更換請參閱完成零件更換
