Extracción de una unidad M.2

Siga las instrucciones que aparecen en esta sección para extraer una unidad M.2.

Acerca de esta tarea

Atención

  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

  • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

  • Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.

Procedimiento

  1. Si el servidor está instalado en un bastidor, deslice el servidor hacia fuera de los rieles de deslizamiento del bastidor para acceder a la cubierta superior, o quite el servidor del bastidor. Consulte Sustitución del servidor.
  2. Quite la cubierta superior. Consulte Extracción de la cubierta superior.
  3. Quite la unidad M.2 de la placa posterior M.2.

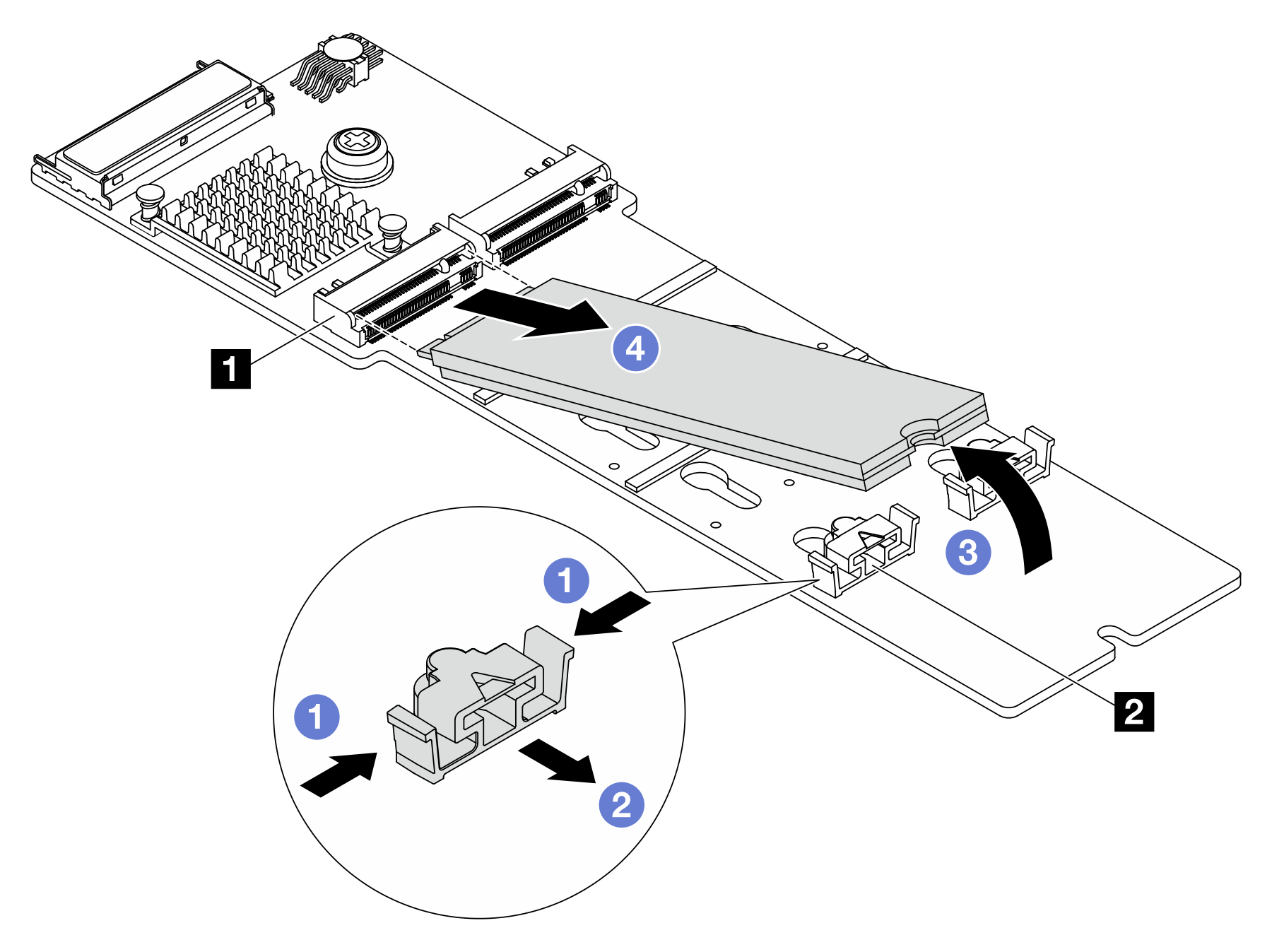

    Figura 1. Extracción de la unidad M.2
    Removing the M.2 drive from the M.2 backplane

    1. Presione ambos lados del elemento de sujeción 2.
    2. Deslice el elemento de sujeción hacia atrás para soltar la unidad M.2 de la placa posterior M.2.
    3. Gire la unidad M.2 y sepárela de la placa posterior de M.2.
    4. Tire de la unidad M.2 en un ángulo de aproximadamente 30 grados hacia fuera del conector 1.

Después de finalizar

  1. Instale una nueva unidad M.2. Consulte Instalación de una unidad M.2.

  2. Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
