M.2 드라이브 제거

이 섹션의 지침에 따라 M.2 드라이브를 제거하십시오.

이 작업 정보

주의

  • 설치 지침 및 안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

  • 서버와 주변 장치의 전원을 끄고 전원 코드와 모든 외부 케이블을 분리하십시오. 서버 전원 끄기의 내용을 참조하십시오.

  • 설치하기 전까지 정전기에 민감한 구성 요소는 정전기 방지 포장재에 넣어 두고 정전기 방전 손목 스트랩 또는 기타 접지 시스템을 갖춘 상태로 장치를 다루어 정전기에 노출되지 않도록 하십시오.

절차

  1. 서버가 랙에 설치되어 있는 경우 랙 슬라이드에서 서버를 밀어 윗면 덮개에 액세스하거나 랙에서 서버를 제거하십시오. 서버 교체의 내용을 참조하십시오.
  2. 윗면 덮개를 제거하십시오. 윗면 덮개 제거의 내용을 참조하십시오.
  3. M.2 백플레인에서 M.2 드라이브를 제거하십시오.

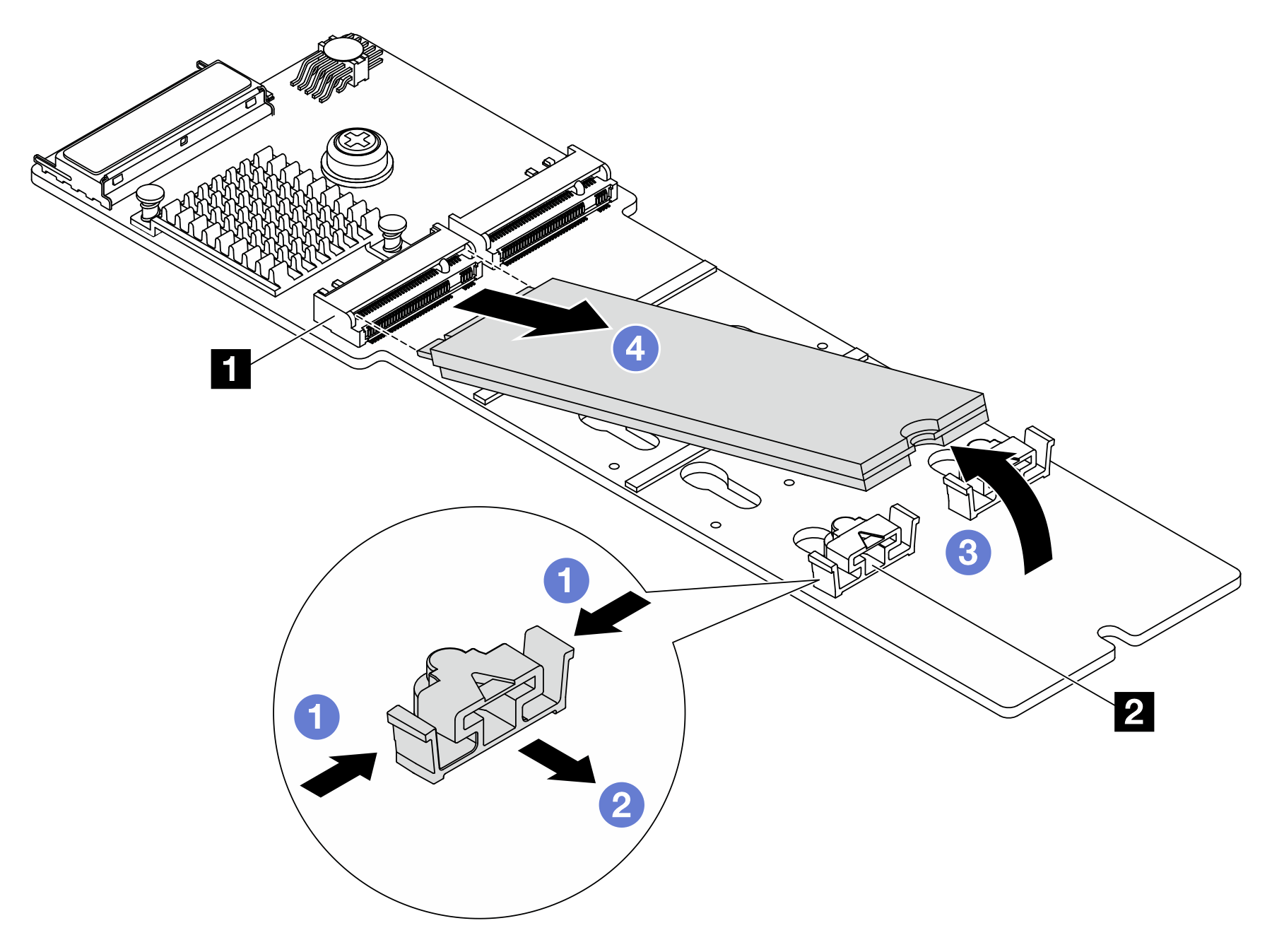

    그림 1. M.2 드라이브 제거
    Removing the M.2 drive from the M.2 backplane

    1. 고정장치 2의 양쪽을 누르십시오.
    2. 고정장치를 뒤로 밀어 M.2 백플레인에서 M.2 드라이브를 느슨하게 하십시오.
    3. M.2 드라이브를 돌려 M.2 백플레인에서 분리하십시오.
    4. M.2 드라이브를 약 30도 각도로 커넥터 1에서 당겨 빼내십시오.

완료한 후

  1. 새 M.2 드라이브를 설치하십시오. M.2 드라이브 설치의 내용을 참조하십시오.

  2. 구성 요소 또는 옵션 장치를 반환하도록 지시받은 경우 모든 포장 지시사항을 따르고 제공되는 운송용 포장재를 사용하십시오.
